Сигнальные табло аварийно-предупредительной сигнализации (подсвечиваемые надписи и мнемознаки)

СИГНАЛЬНОЕ ТАБЛО

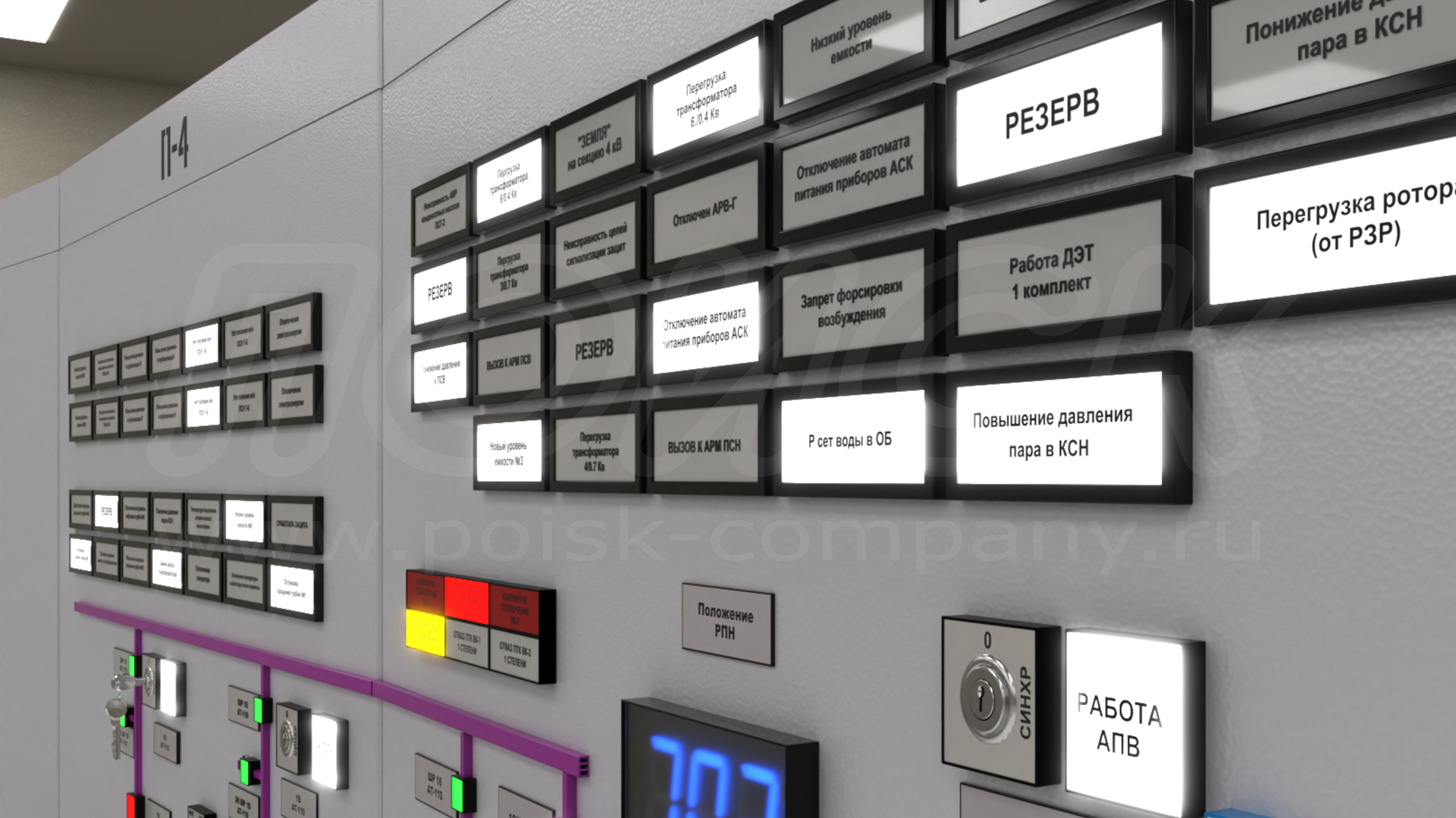

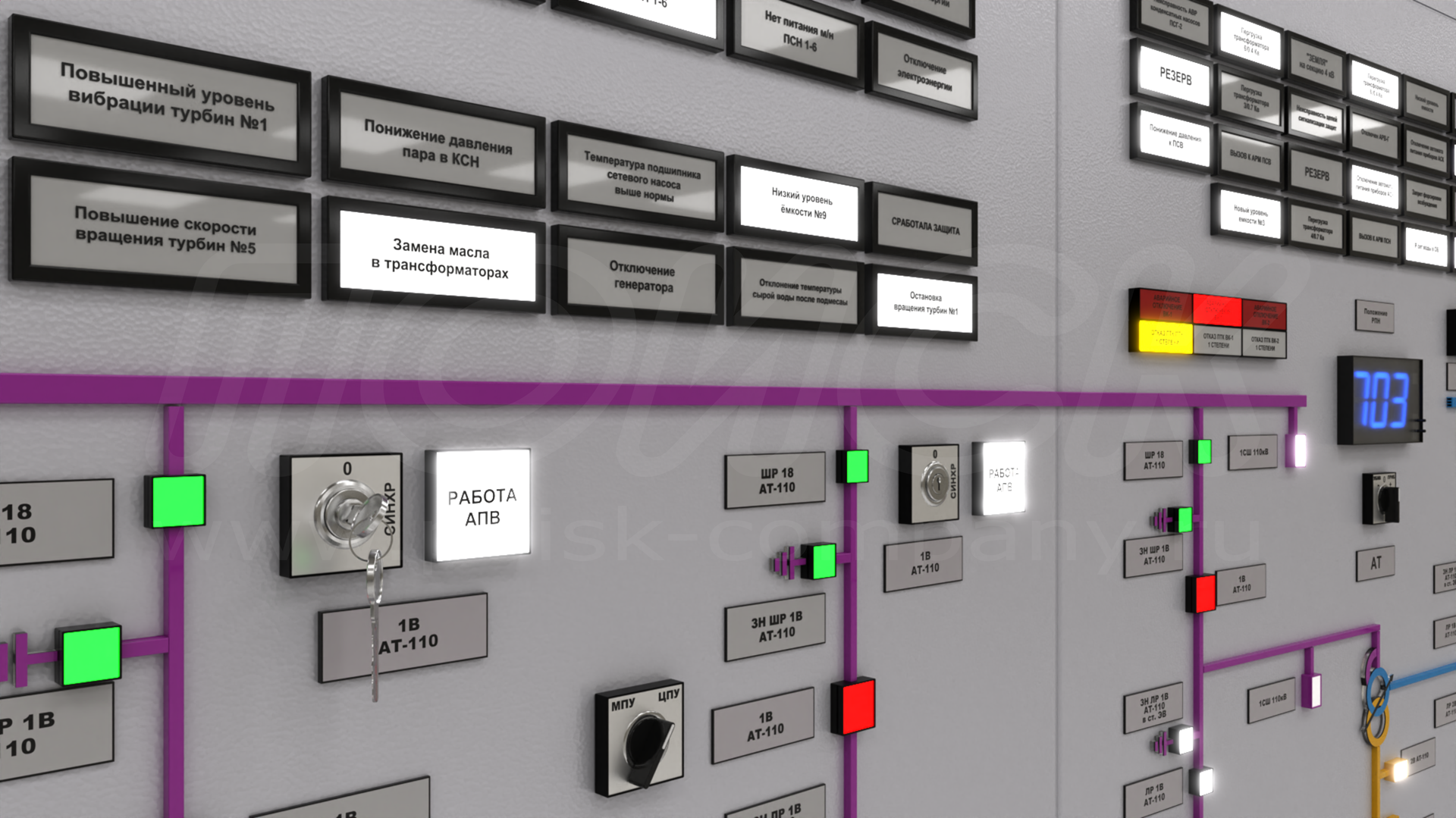

Сигнальные табло аварийно-предупредительной сигнализации (подсвечиваемые надписи и мнемознаки) - предназначены для отображения событий
на диспетчерских щитах, пультах, шкафах и панелях управления в системах и устройствах автоматики.

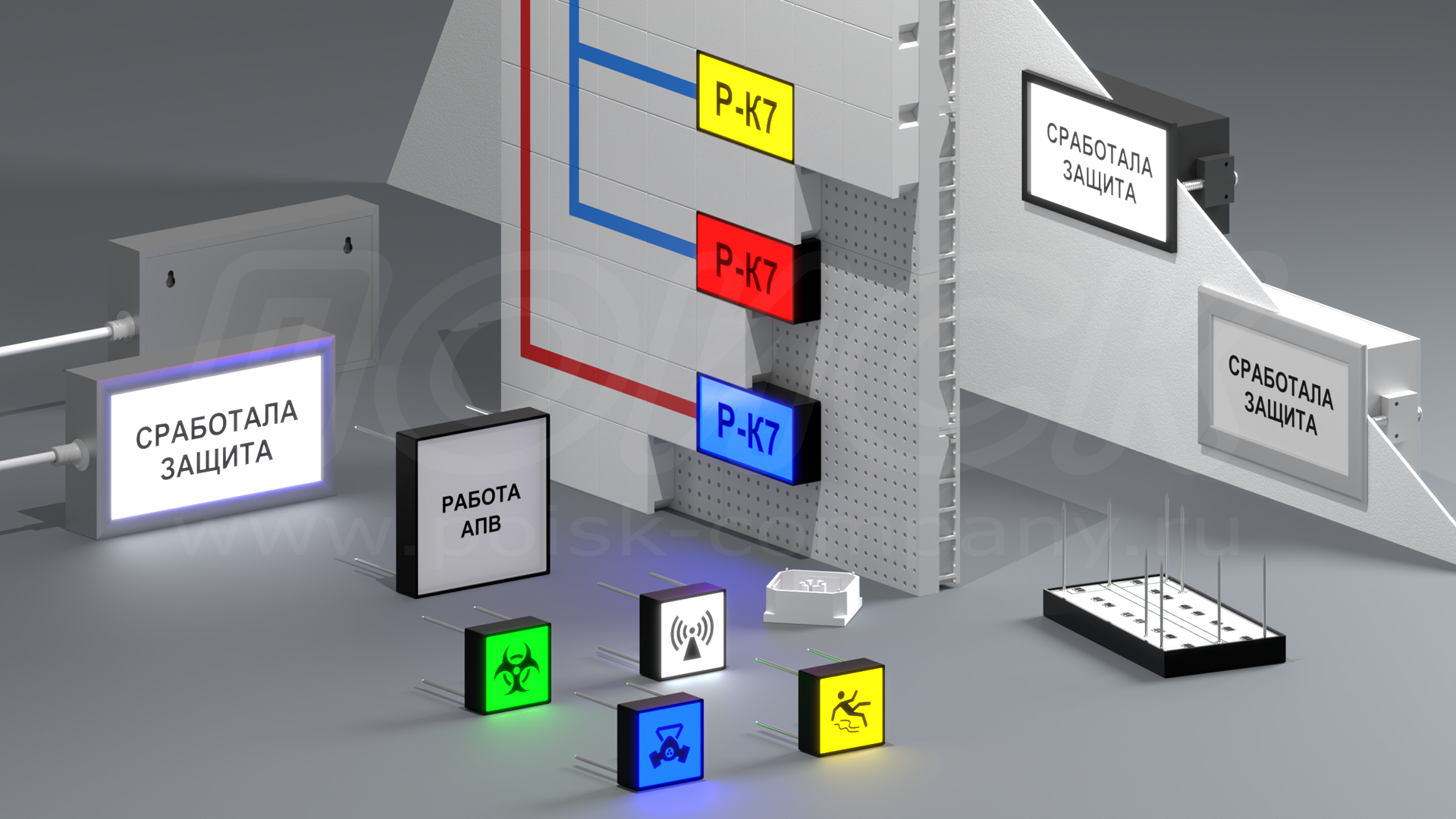

5 видов корпусов:

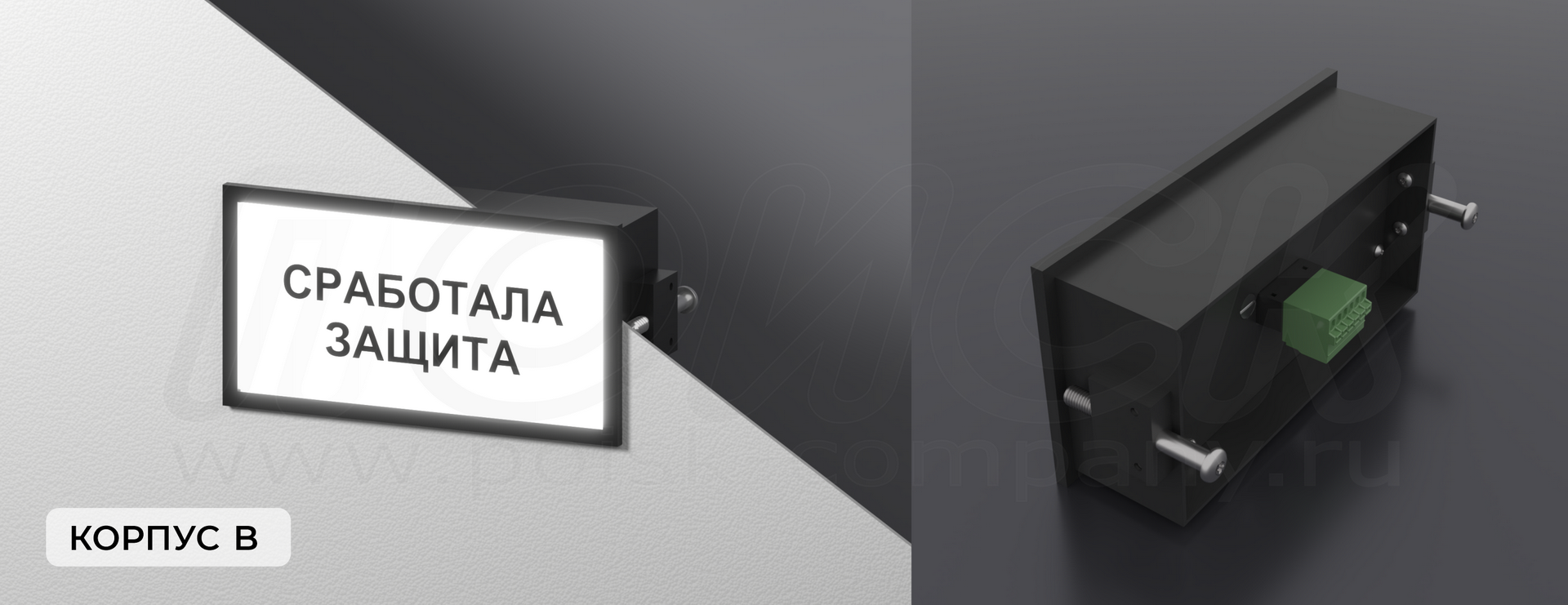

Корпус B

Пластиковый врезной. Может быть установлен на любую поверхность, устанавливается в окно, имеет заднюю стенку, фланец спереди и выжимные винты с тыльной стороны, для электрического присоединения имеет встроенный в заднюю стенку разъем с пружинными или винтовыми клеммами;

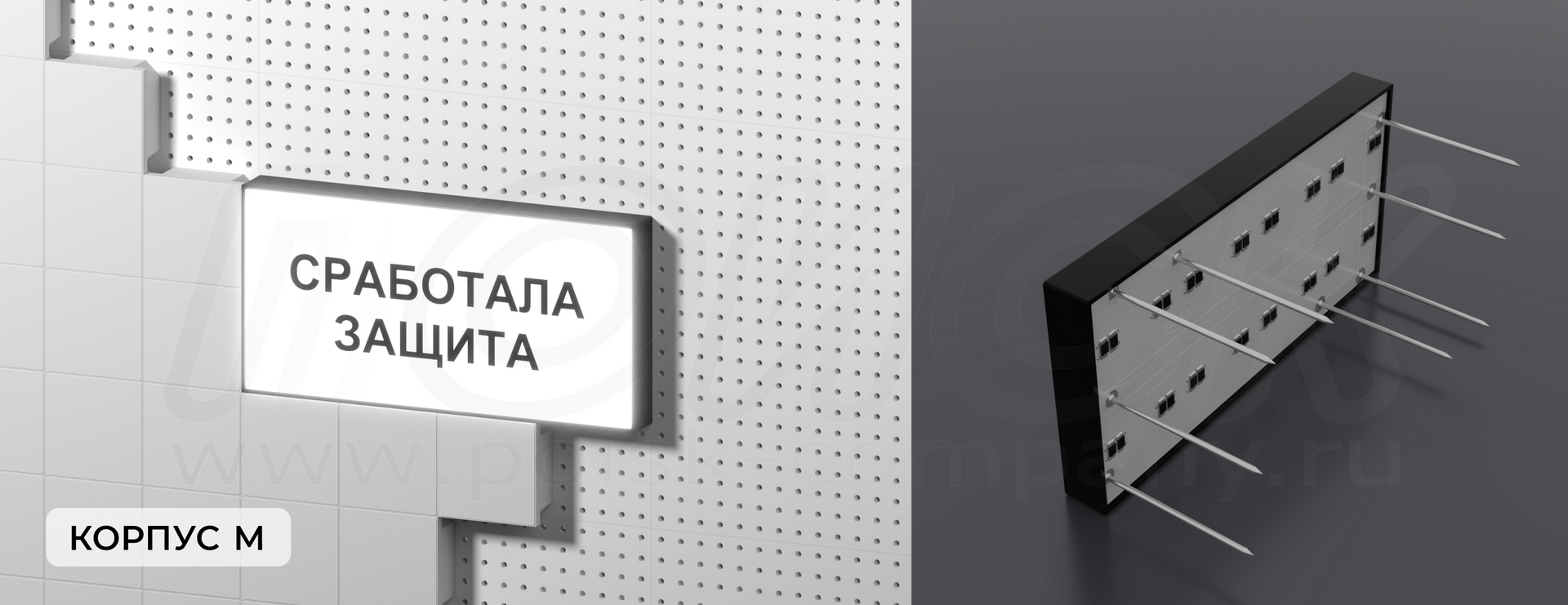

Корпус М

Пластиковый со штыревыми выводами. Для мозаичных или аппликативных щитов (может быть установлен на любую поверхность, если в ней просверлить отверстия под штыревые выводы), с тыльной стороны на штыревые выводы надеваются пружинные клеммы, обеспечивающие механическое крепление и электрическое присоединение сигнального табло;

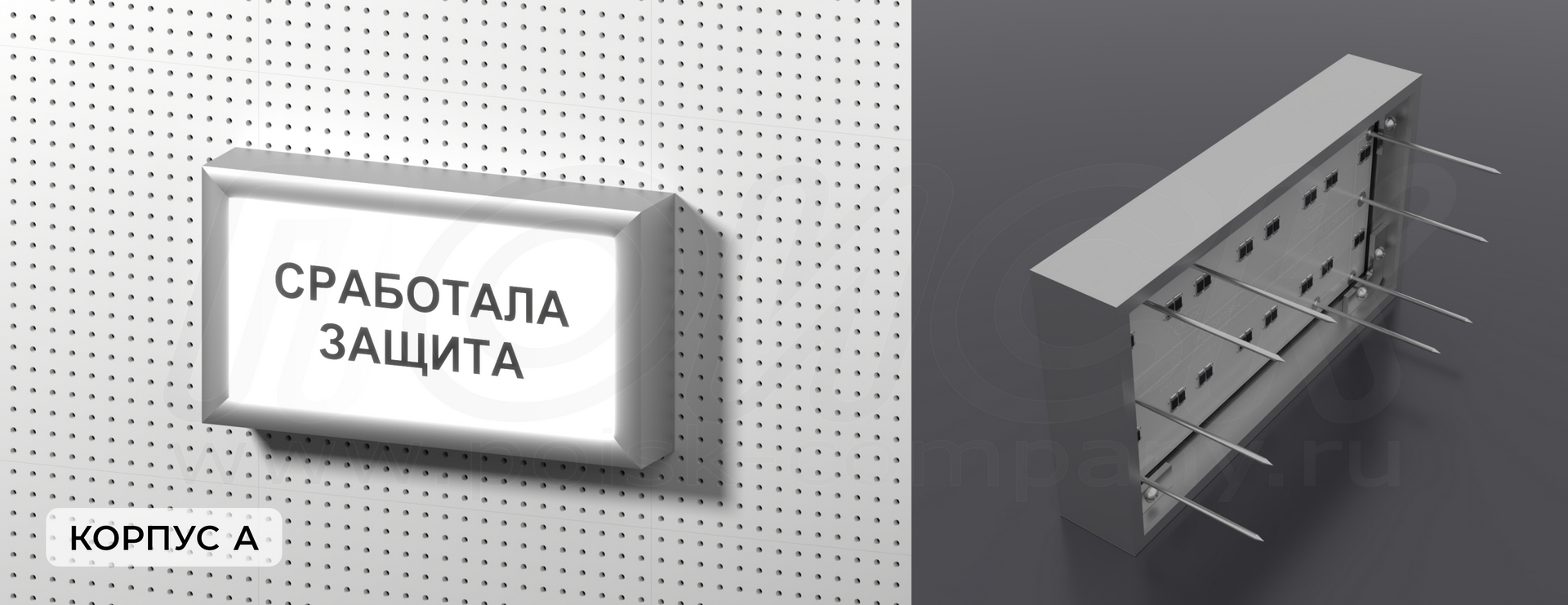

Корпус A

Алюминиевый со штыревыми выводами. Для аппликативных щитов (может быть установлен на любую поверхность, если в ней просверлить отверстия под штыревые выводы), с тыльной стороны на штыревые выводы надеваются пружинные клеммы, обеспечивающие механическое крепление и электрическое присоединение сигнального табло;

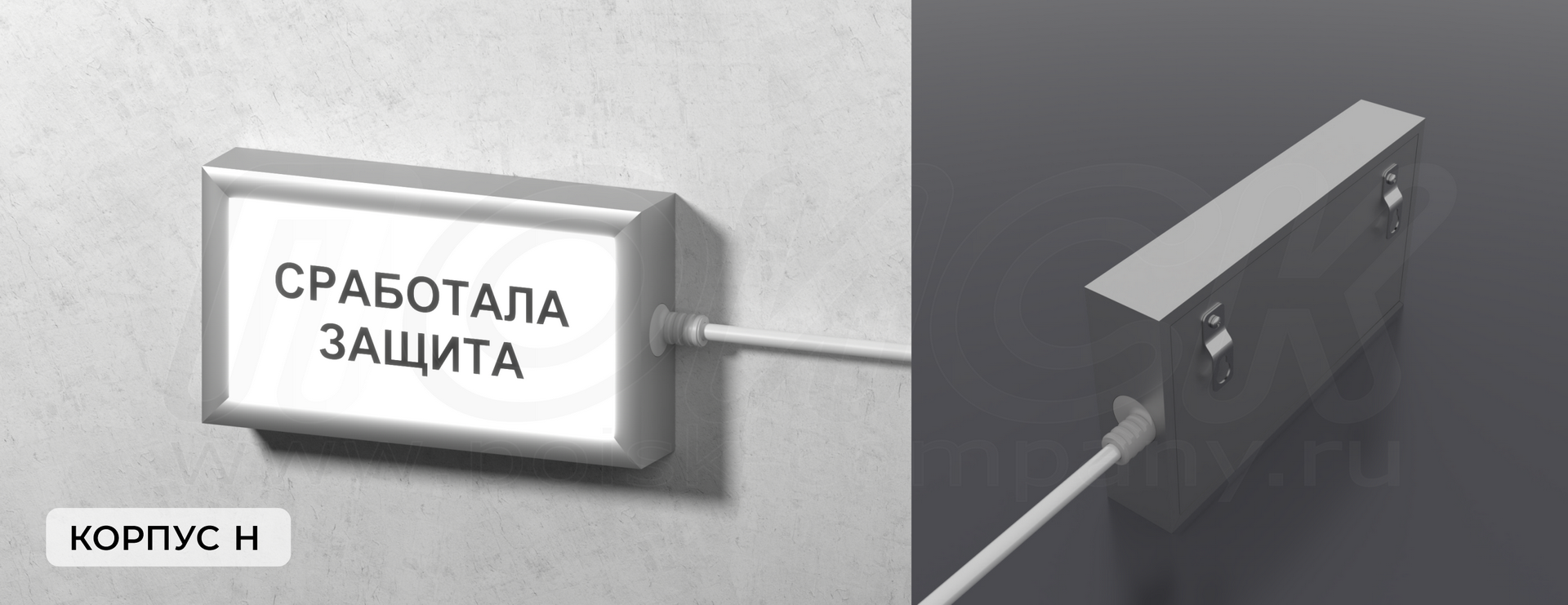

Корпус H

Алюминиевый настенный с кабелем. Настенный/навесной, имеет заднюю стенку, может быть установлен на любую поверхность. Для навешивания оснащен кронштейнами с ушком, для электрического присоединения имеет встроенный в боковую стенку кабель длиной 1 м;

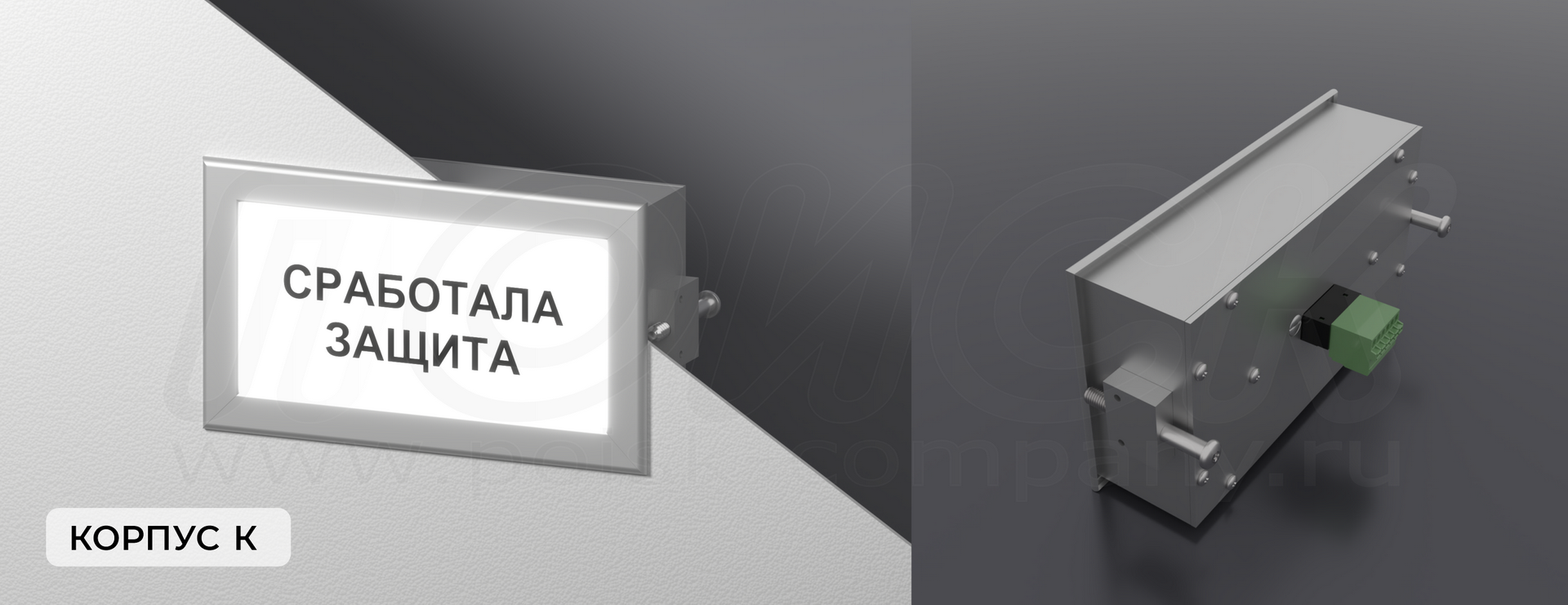

Корпус K

Алюминиевый врезной с разъемом. Может быть установлен на любую поверхность. Устанавливается в окно, имеет заднюю стенку, фланец спереди и выжимные винты с тыльной стороны, для электрического присоединения имеет встроенный в заднюю стенку разъем с пружинными или винтовыми клеммами.

Возможные размеры табло в корпусе “B”, мм:

| 48 х 48 | 72 х 72 | 96 х 48 | 96 х 96 | 144 72 | 144 х 144 |

Для корпусов "М", "А", "Н", "К" табло изготавливаются в размерах в диапазоне от 25х25 до 200х200 мм с высотой и шириной с шагом 25 мм.

	25	50	75	100	125	150	175	200
25	25х25	50х25	75х25	100х25	125х25	150х25	175х25	200х25
50		50х50	75х50	100х50	125х50	150х50	175х50	200х50
75			75х75	100х75	125х75	150х75	175х75	200х75
100				100х100	125х100	150х100	175х100	200х100
125					125х125	150х125	175х125	200х125
150						150х150	175х150	200х150
175							175х175	200х175
200								200х200

*другие размеры с шагом 1 мм – под заказ

Светодиодная подсветка различных цветов (синий, зеленый, оранжевый, красный, фиолетовый, белый, желтый)

Надписи и/или мнемознаки на лицевой поверхности:

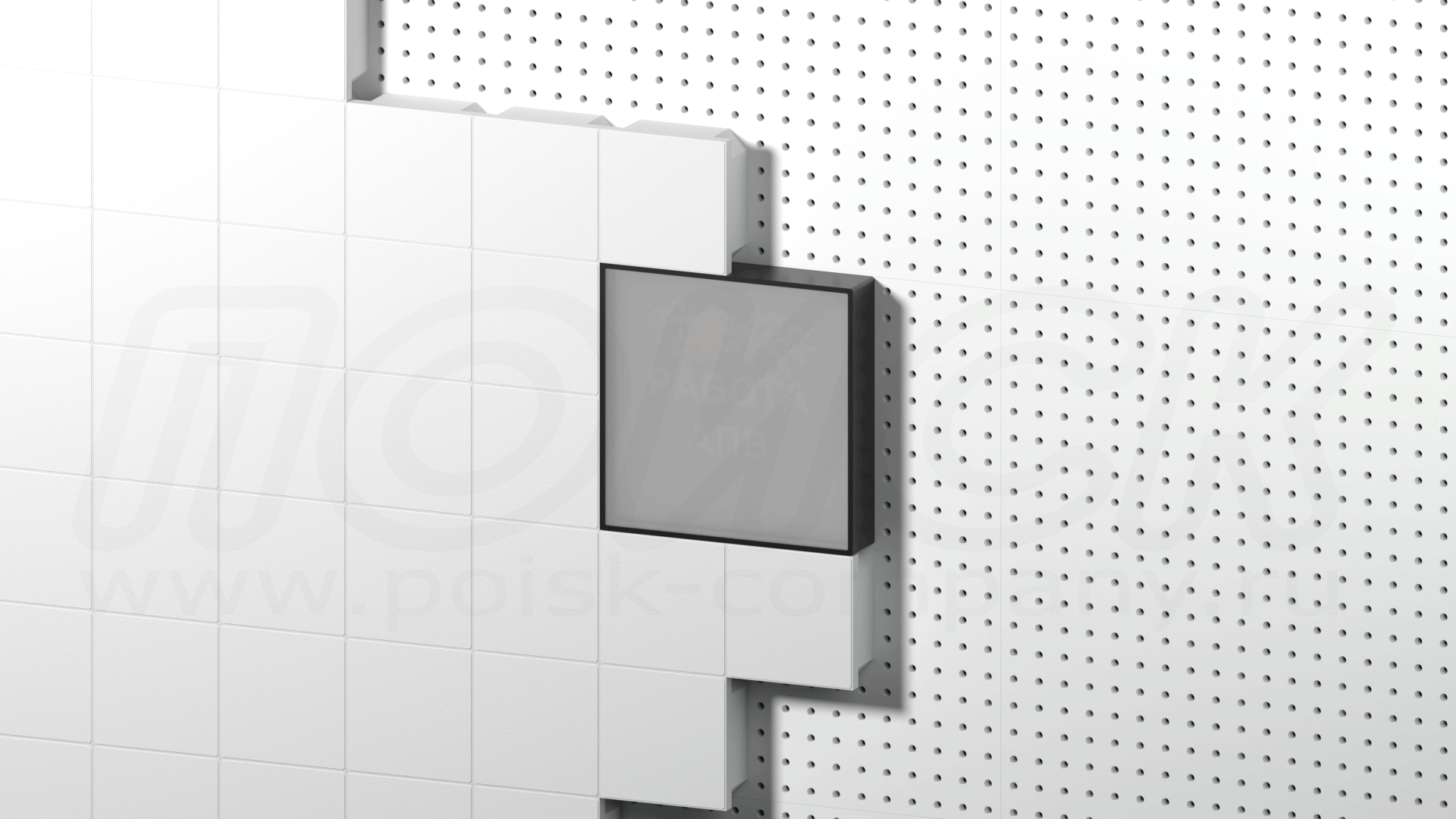

Табло, в которых надписи видны только при включении:

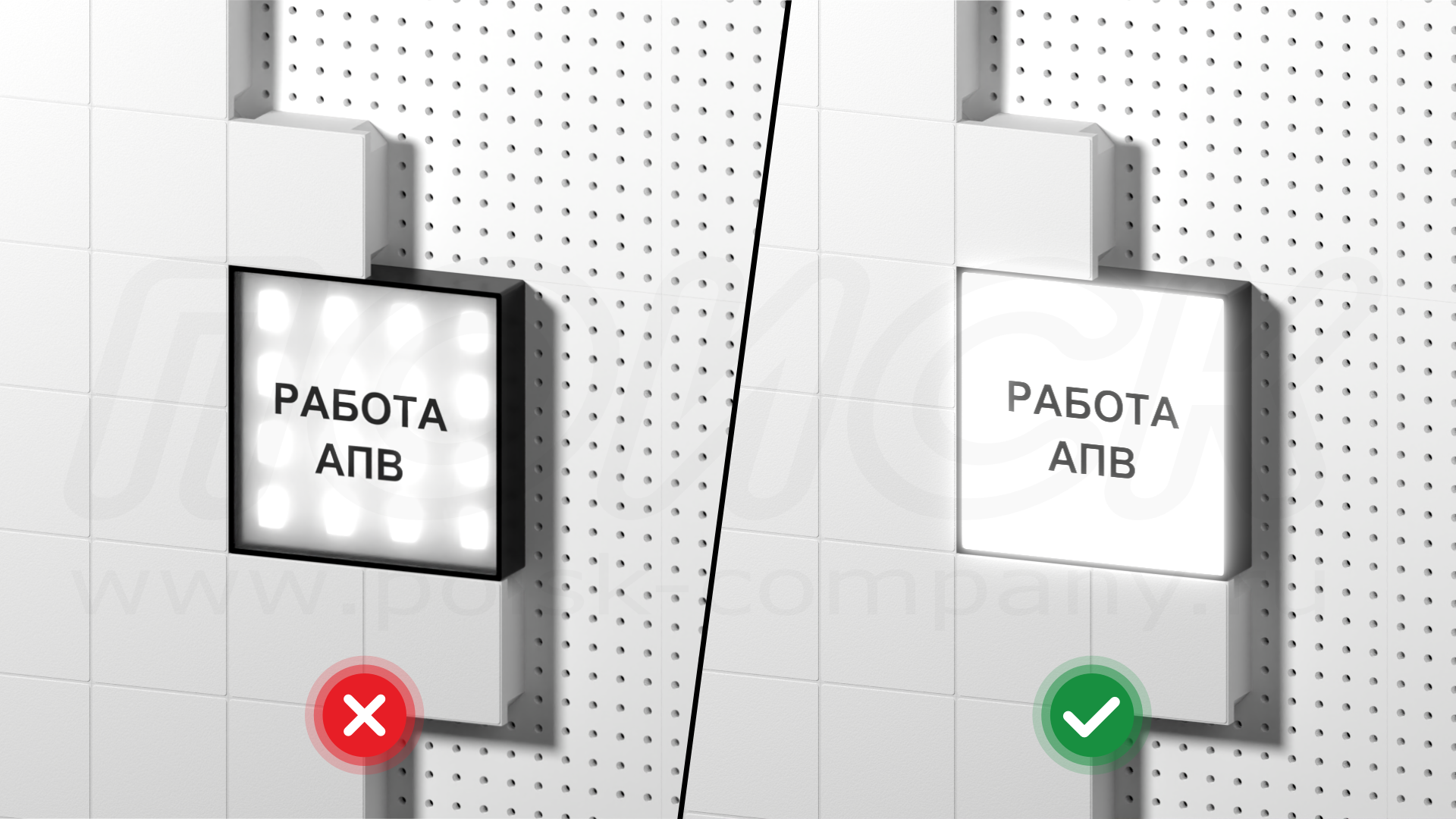

Светофильтр-рассеиватель (обеспечивает однородную подсветку и яркое контрастное изображение):

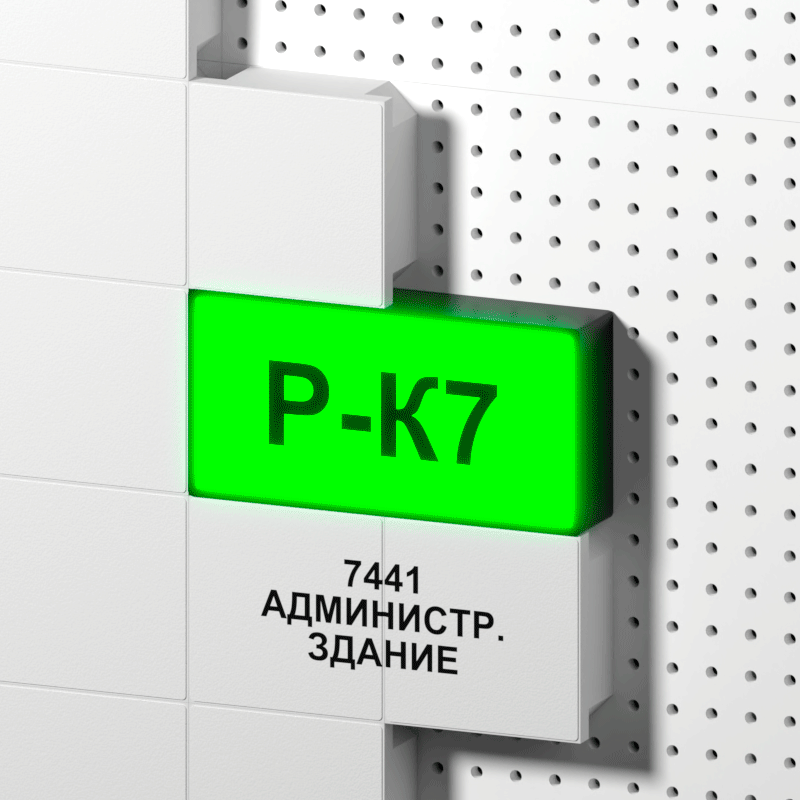

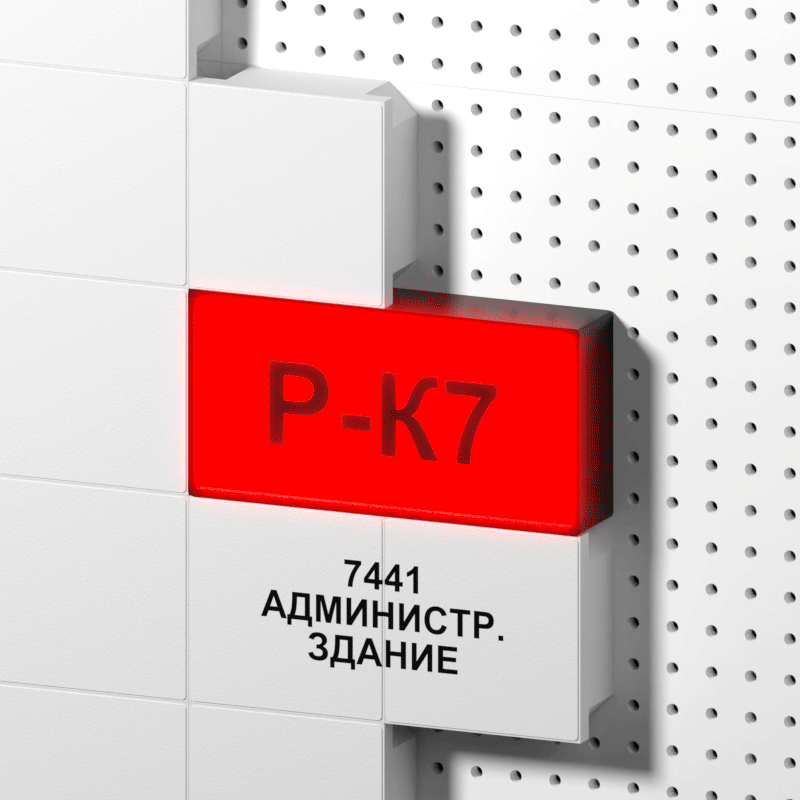

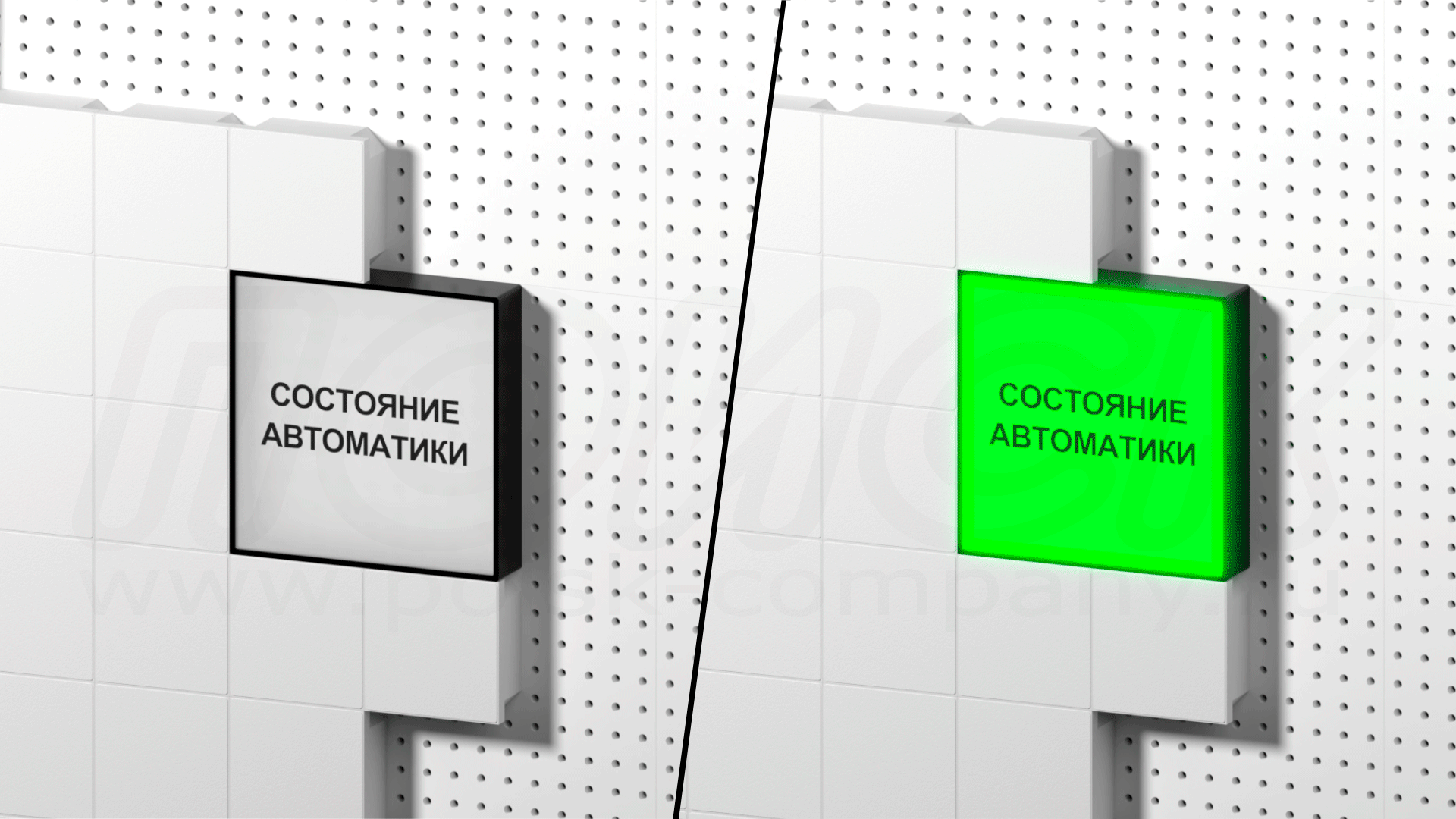

Один или несколько цветов свечения:

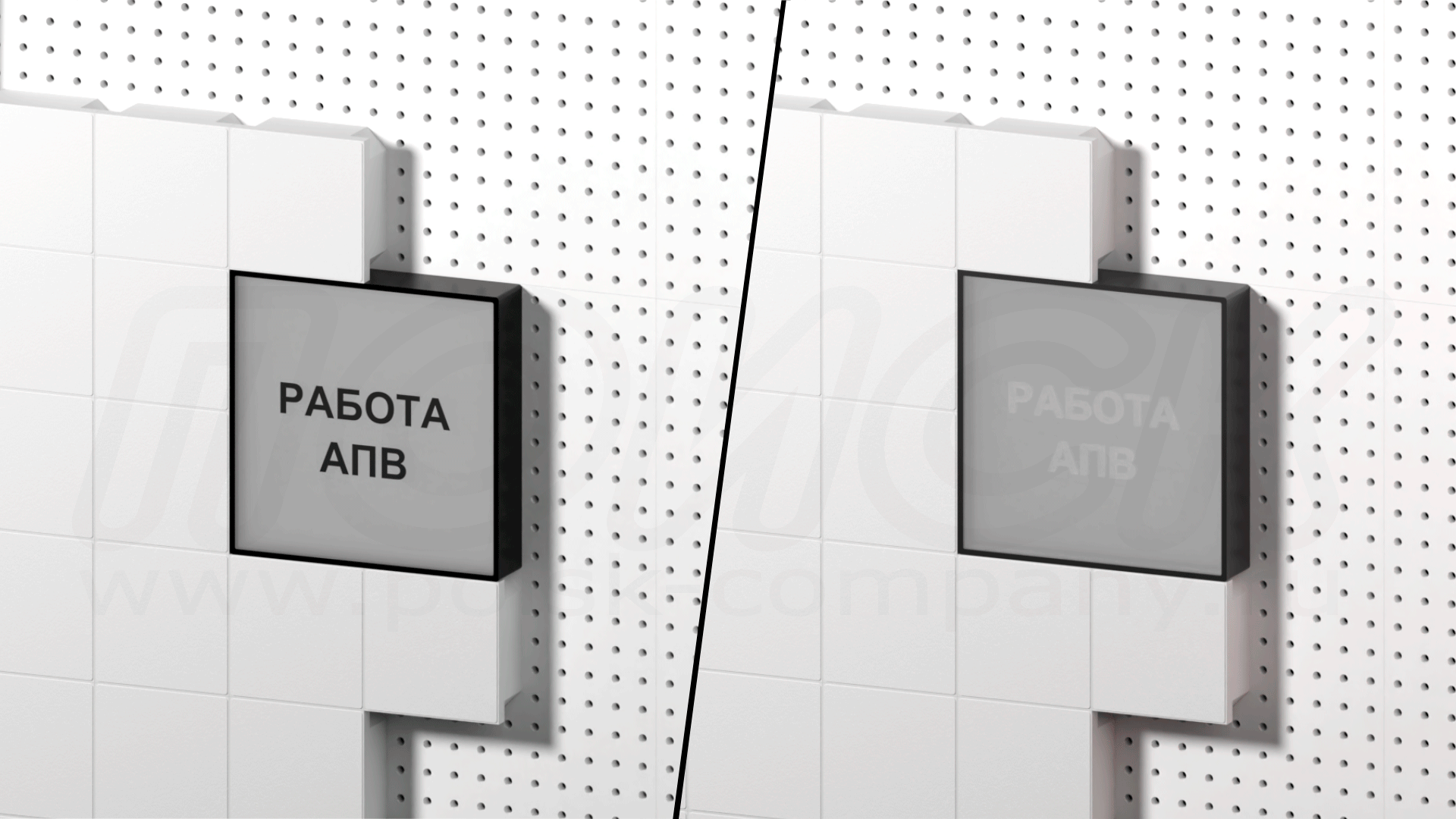

Табло с подсвечиванием фона вокруг надписи либо самой надписи:

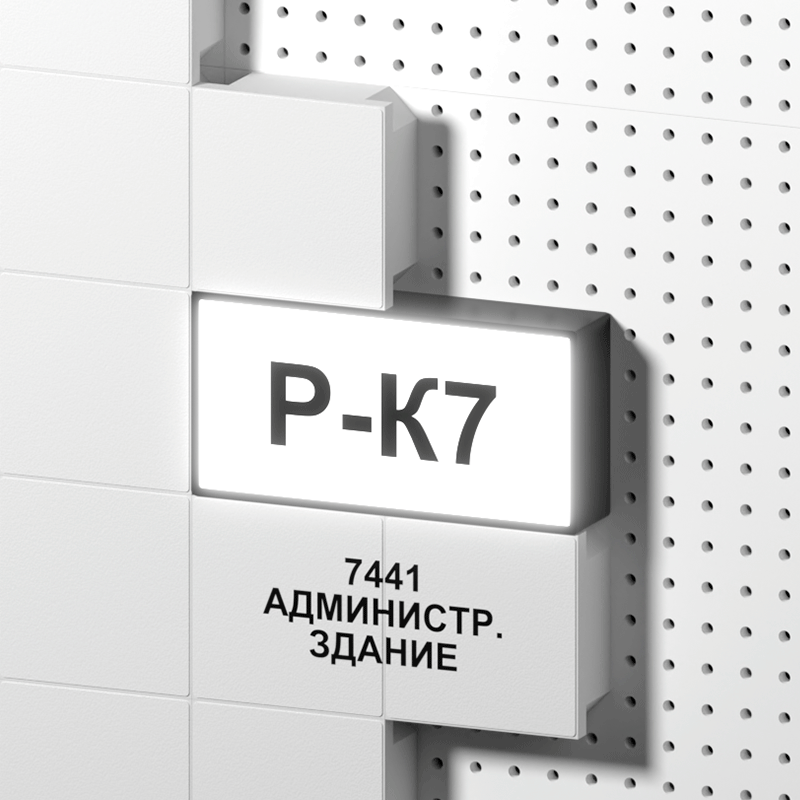

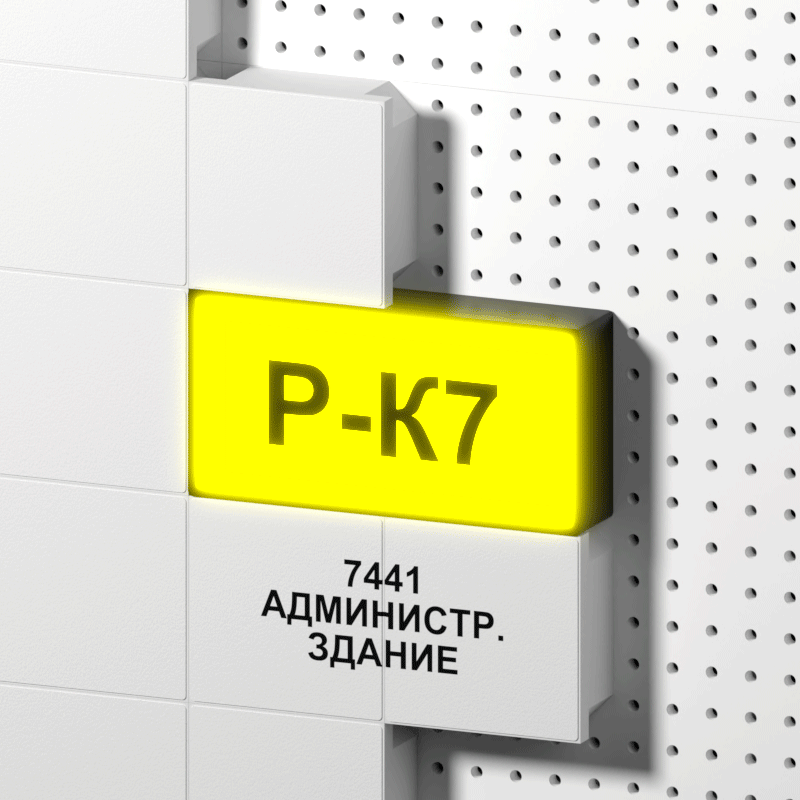

Табло со светящимся фоном или со светящейся надписью

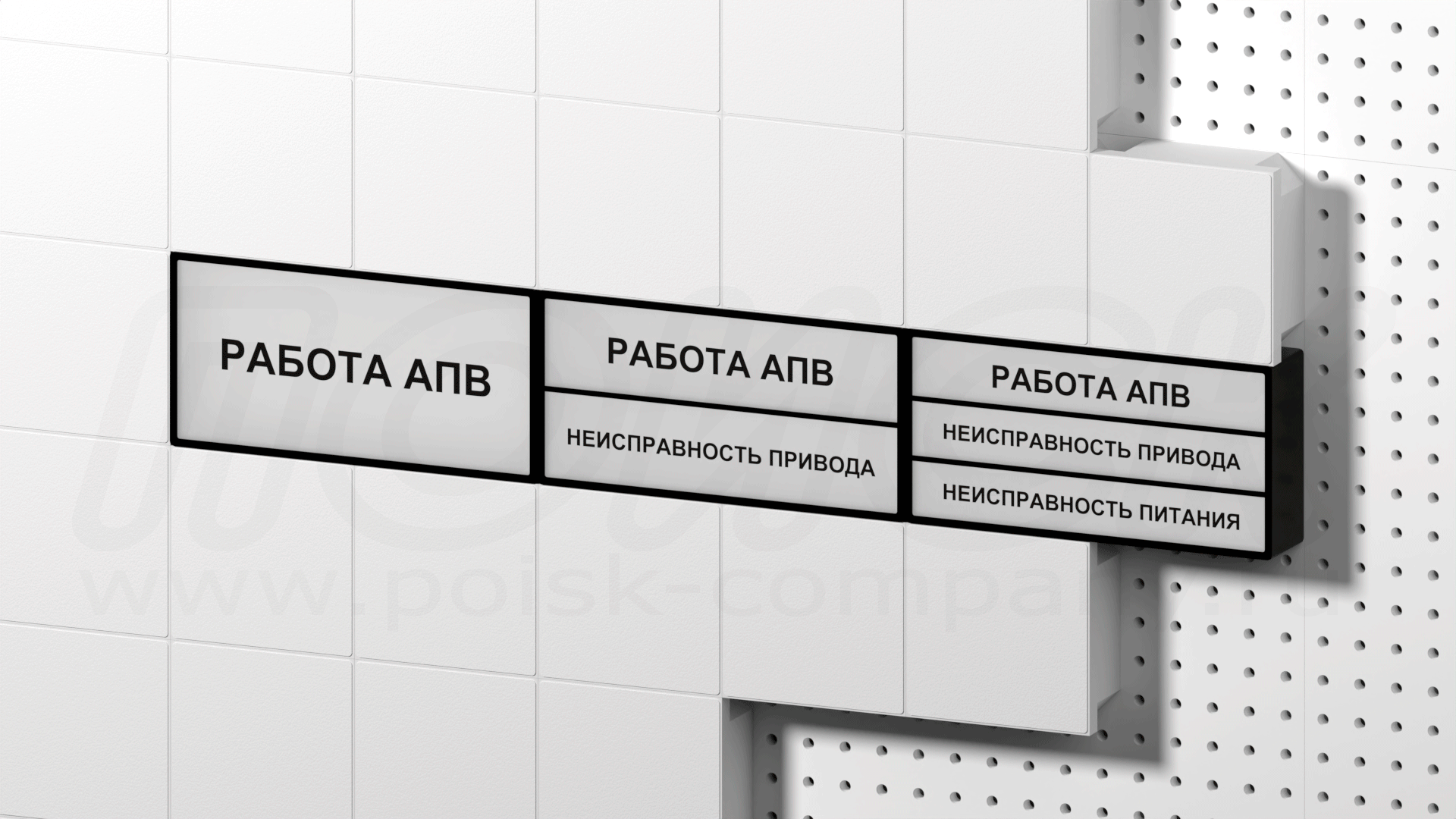

Одна или несколько отдельных зон свечения, возможность для каждой зоны иметь различную форму, цвет(-а) подсветки, надпись (мнемознак):

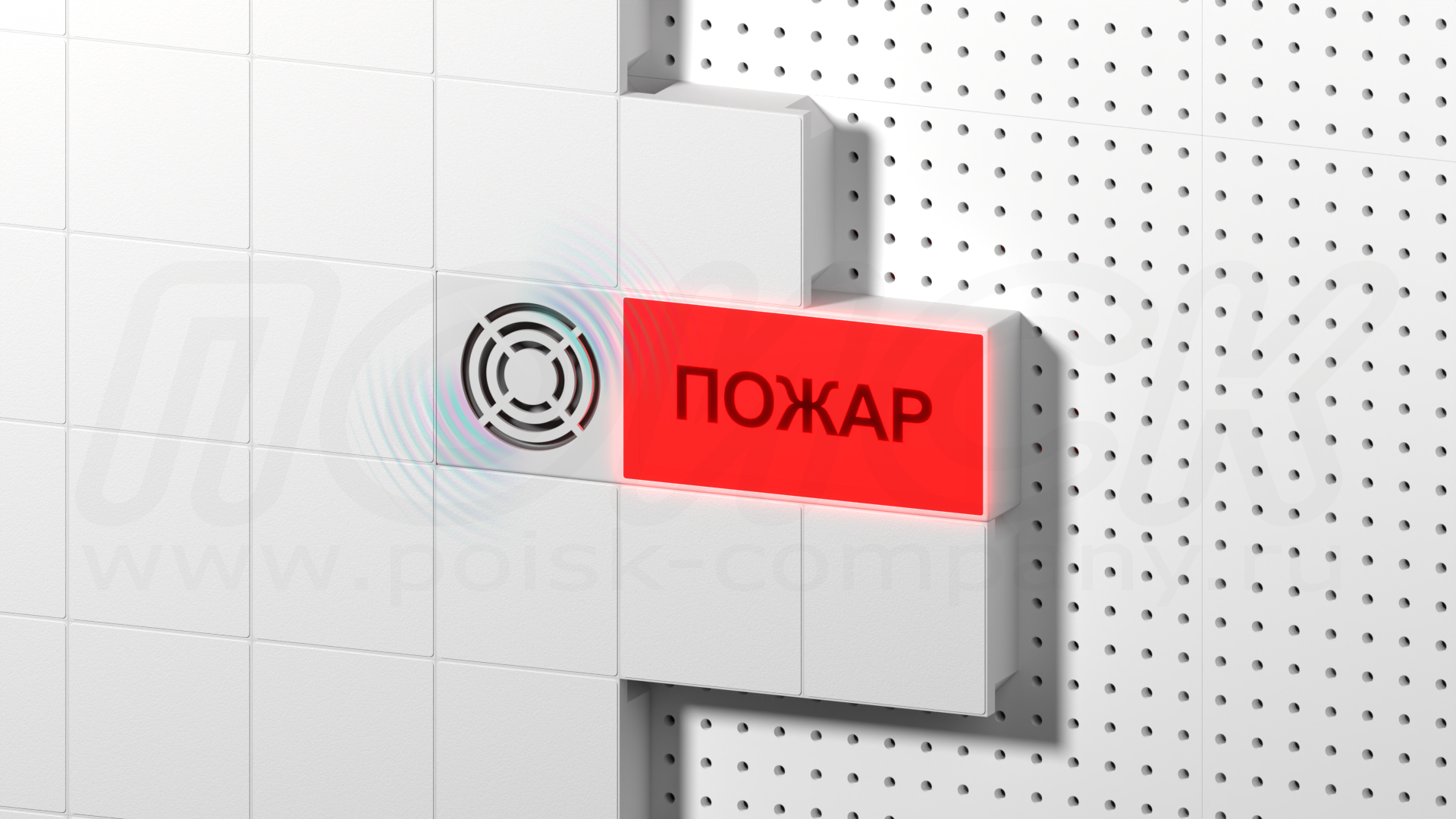

Звуковые или совмещенные (свето-звуковые) табло:

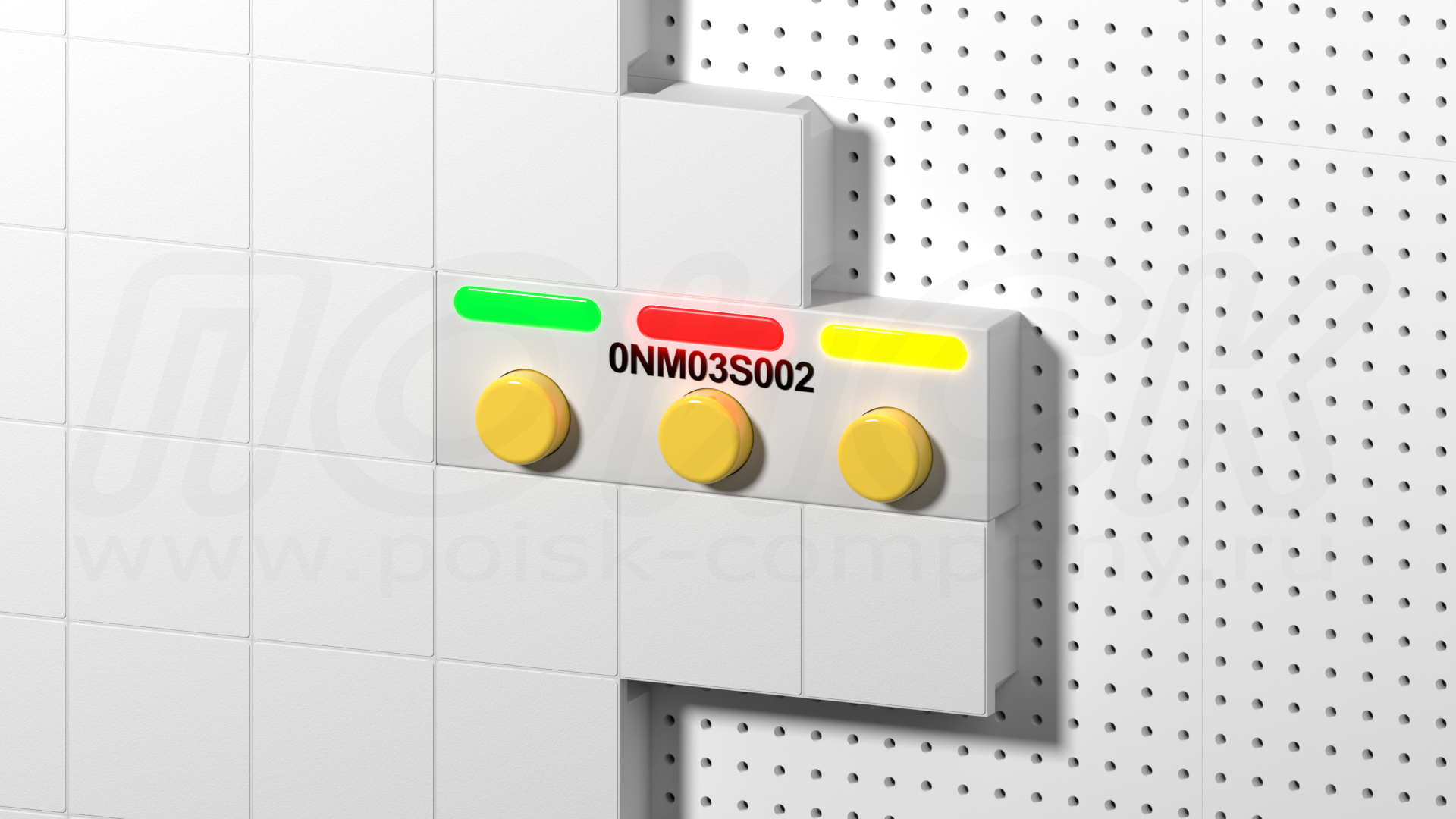

Сигнальные табло с элементами управления (кнопками):

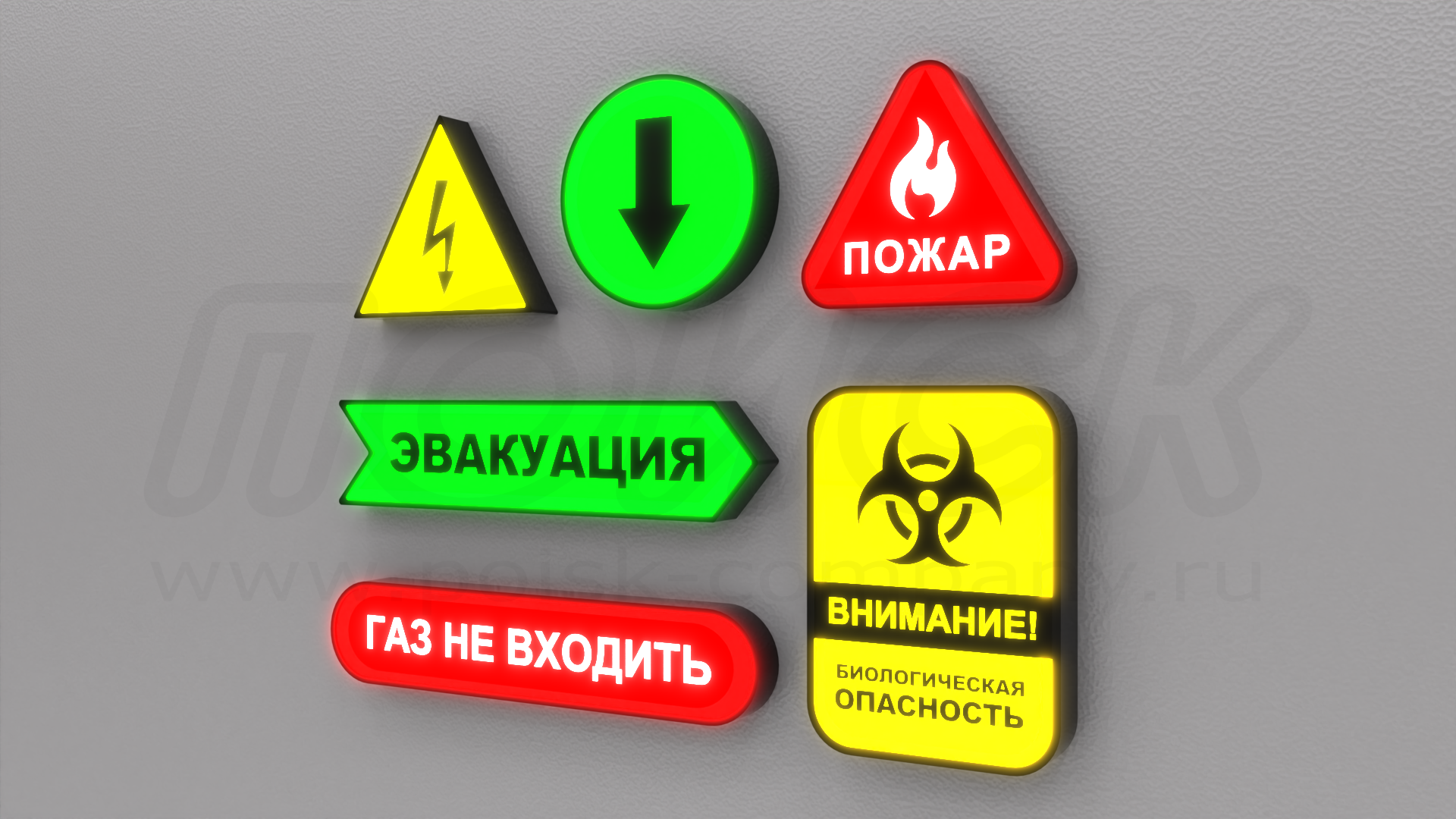

Возможно изготовление нестандартных форм (круглой, овальной, треугольной...) и размеров:

Нестандартные формы табло аварийно-предупредительной сигнализации

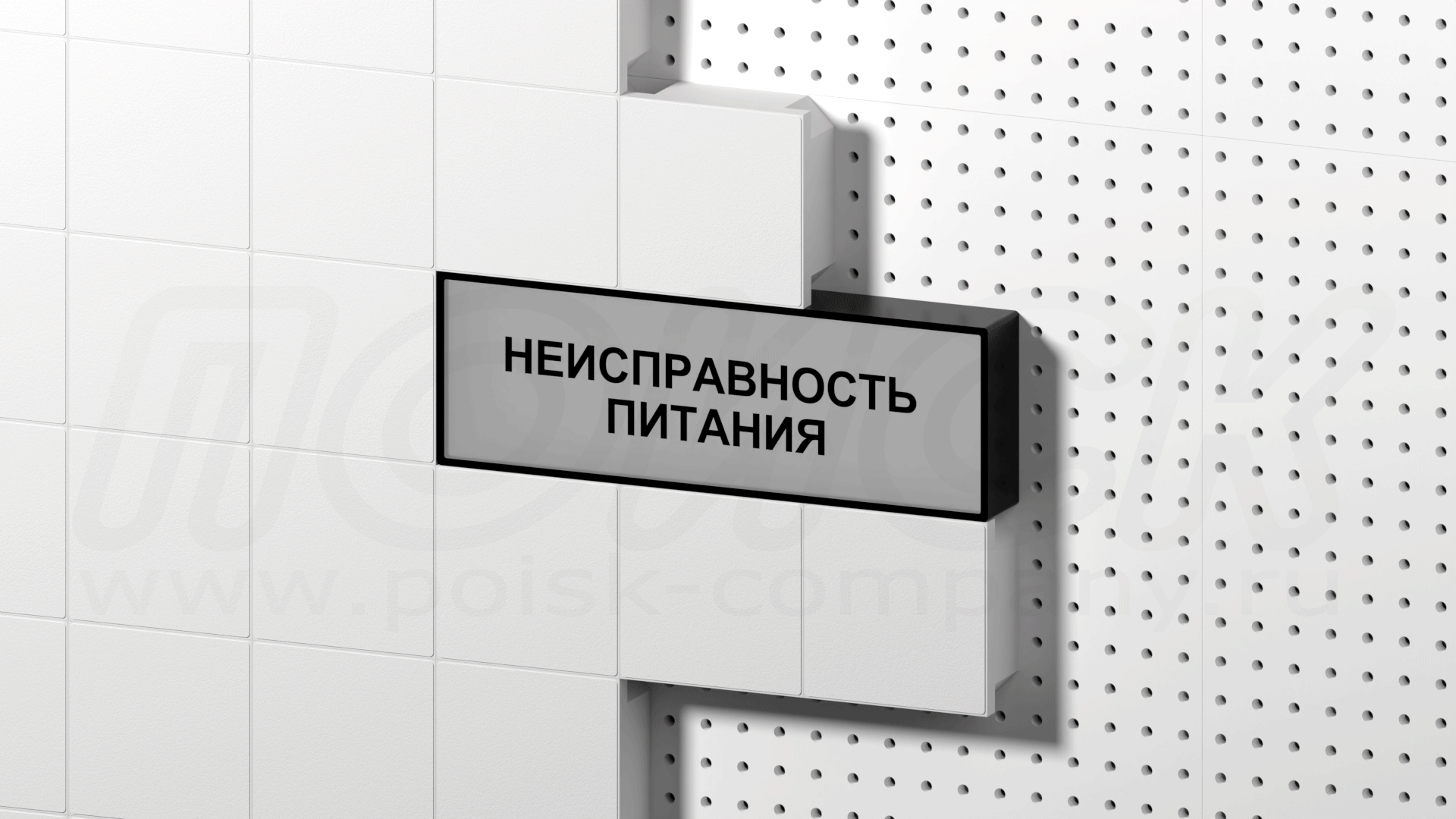

Табло с возможностью мигания (при подаче постоянного сигнала табло мигает с частотой 1-2 Гц и синхронно издает звуковой сигнал, если это свето-звуковое табло):

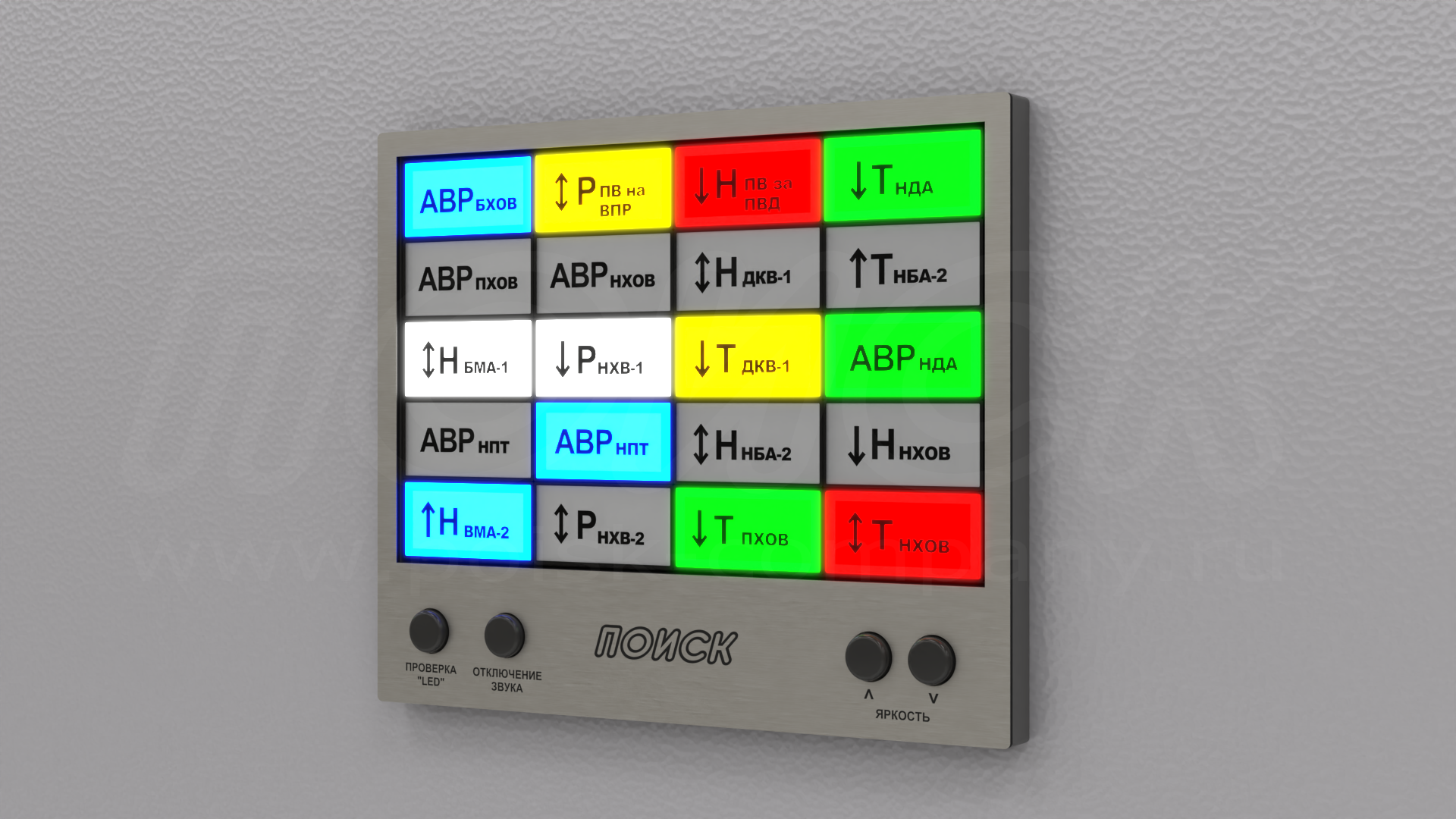

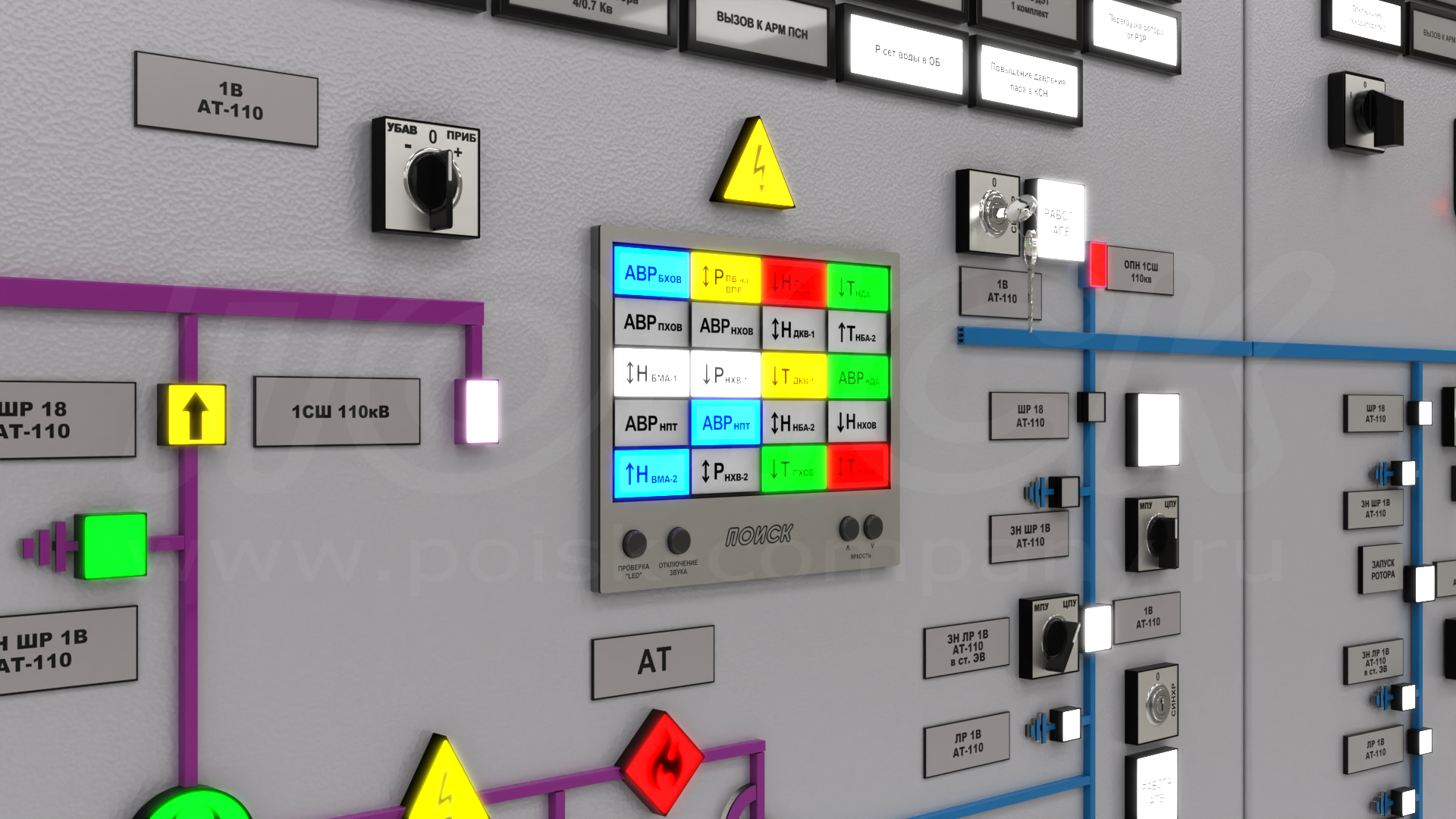

Групповые сигнальные табло (annunciator panel) со встроенным контроллером (до 192 сигналов (входов/выходов), RS-485, Modbus/RTU, 115200/57600 бит/с), в том числе могут содержать элементы управления (кнопки, ключи) и цифровые индикаторы:

Групповые сигнальные табло с элементами управления и цифровыми индикаторами

Вандалоустойчивое исполнение – под заказ (только для корпусов типа “А” и “К”);

Защита от воздействий окружающей среды: Ip40 (стандарт), IP54 (под заказ);

Стандартное напряжение питания =24В (под заказ: ~220В или =220В);

Нанесение текста методом высокоточной полноцветной печати с ультрафиолетовым отверждением или из пленки; устойчивы к истиранию, влаге и выцветанию; снаружи дополнительно могут быть защищены прозрачным “стеклом”.
