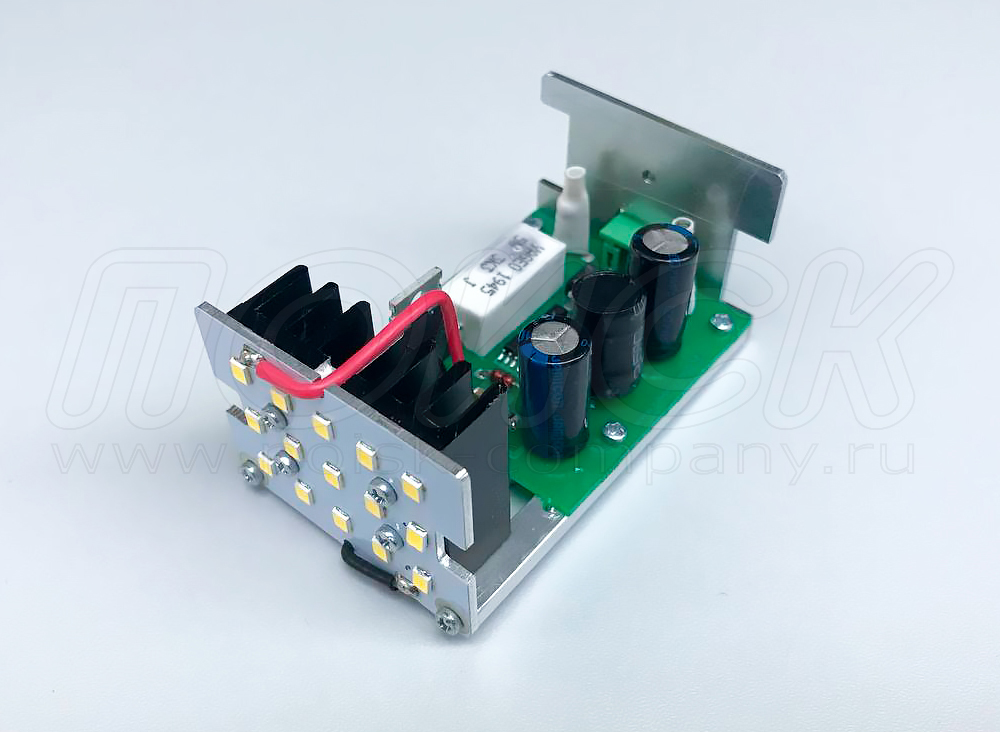

Модуль светодиодный МС-ТСМ (ПОИСК-МС230)

15 суперярких светодиодов белого цвета,
равномерное матовое свечение
разъемный клеммник для быстрого присоединения внешних проводов,
крепление в корпусе одним винтом,
входное напряжение 230 В переменного тока,
в течение первой секунды после подачи напряжения входной ток – не менее 50 мА, в установившемся режиме – не более 15 мА,
яркость свечения экрана с коэффициентом пропускания 60%, удаленного от поверхности светодиодной платы на 11 мм, - не менее 3000 кд/м2.

В стандартный корпус табло ТСМ вставляется один модуль, в корпус табло ТСБ – два модуля с дополнительной перегородкой, разделяющей световые поля модулей.

значительное увеличение яркости свечения надписи,
увеличение срока службы,
снижение потребляемой мощности в установившемся режиме, при этом в течение первой секунды после включения модуль потребляет ток, достаточный для срабатывания импульсных реле контроля сигнализации, включенных последовательно с ним.

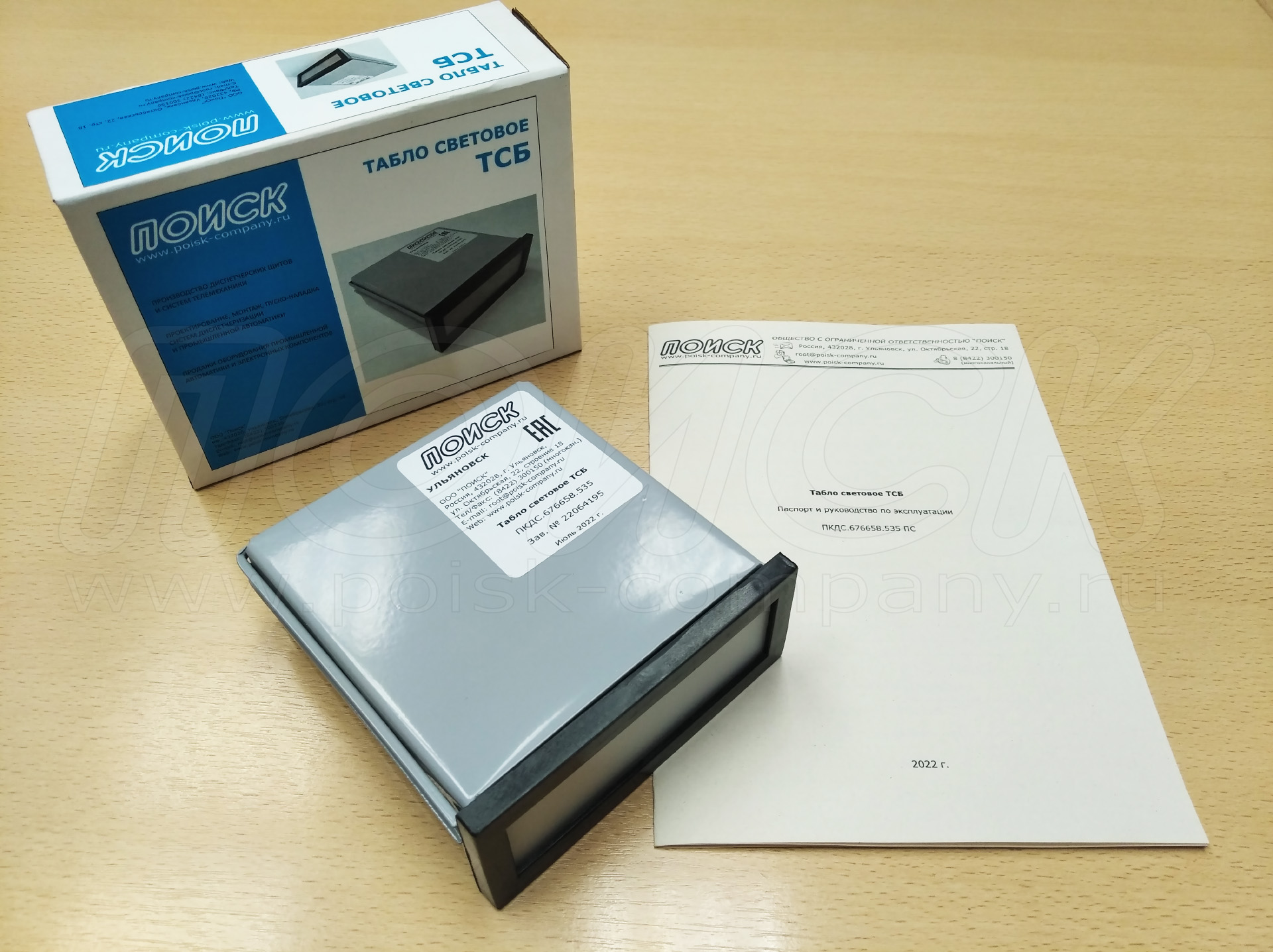

Модернизированные табло световые ПОИСК-ТСБ-МС, ПОИСК-ТСМ-МС

Табло светодиодные (табло технологической сигнализации, табло аварийно-предупредительной сигнализации, табло АПС, табло сигнальное) предназначены для отображения фиксированной символьной/текстовой информации о состоянии технологического процесса на различных промышленных объектах, таких как ГЭС, ТЭЦ, АЭС, ГРЭС и пр.

В табло ТСМ-МС в качестве источника света используется один светодиодный модуль МС-ТСМ. Табло ТСБ-МС включает в себя два светодиодных модуля МС-ТСМ, благодаря которым табло ТСБ-МС может быть использовано как для отображения двух независимых надписей, так и для отображения одной надписи. Для первого случая на каждый модуль подается отдельный сигнал, для второго случая единый (или одинаковый) сигнал подается на оба входа.

В качестве корпусов ТСБ-МС и ТСМ-МС используются выпускаемые промышленностью табло ТСБ и ТСМ соответственно.

узлы крепления табло в окнах оборудования (щитов),
способ установки и замены надписи: транспарант с надписью на тонком прозрачном или полупрозрачном носителе располагается между матовым и прозрачным стеклом, доступ к которым обеспечивается съёмной рамкой.

При установке модуля МС-ТСМ в корпус табло ТСБ или ТСМ, карболитовые изоляторы, имеющиеся в последних, демонтируются. В образовавшиеся окна в задней стенке корпуса выступают разъемы модулей. Модули комплектуются ответными частями разъемов с винтовыми клеммами для присоединения внешних проводов.

Наименование	Ед. изм	Значение для МС230	Значение для ТСМ-МС	Значение для ТСБ-МС
Входное напряжение, в диапазоне	В	от 207 до 253
Частота входного напряжения, в диапазоне	Гц	от 45 до 60
Входной ток в установившемся режиме, не более	мА	10		20*
Входной ток пусковой, не менее	мА	56		112*
Длительность поддержания пускового тока, не менее	c	1,0
Яркость свечения образцового экрана с коэффициентом пропускания 60%, удаленного от поверхности светодиодной платы на 11 мм, не менее	кд/м²	3000
Длина модуля, не более	мм	95	130
Ширина модуля, не более	мм	45	57	112
Высота модуля, не более	мм	35	44
Необходимое число модулей для табло	шт.	-	1	2**
Крепление модуля в корпусе табло	-	1 винт, крышка ПКДС.741391.001-01	-	-
Разъем	-	Разъемная клемма винтовая
Температура рабочая, в диапазоне	^оС	От +10 до+35
Относительная влажность воздуха, не более	%	80 (При температуре +25^оС)
Наработка на отказ, не менее	ч	20 000
Масса, не более	кг	0,1	0,25	0,5
Срок службы, не менее	-	8 лет
Степень защиты от воздействия внешней среды	-	IP10	IP41
