МОДУЛЬНЫЙ (НАБОРНЫЙ) ЦИФРОВОЙ ИНДИКАТОР ПРОИЗВОЛЬНЫХ ВЕЛИЧИН
С ВЫСОТОЙ ЗНАКА 130 ММ

  • Отображает X-разрядные числа без знака или (X-1) - разрядные со знаком "-" (вместо буквы X в обозначении - количество семисегментных разрядов)
  • модульная наборная конструкция позволяет создавать различные индикаторы, состоящие из трёх типов знакомест:
    - знакоместо "8" - предназначено для отображения чисел, знака "-", а также ряда букв: A, b, C, с, d, E, F, H, h, J, L, P, r, t, U, Г, г, o, П, У,

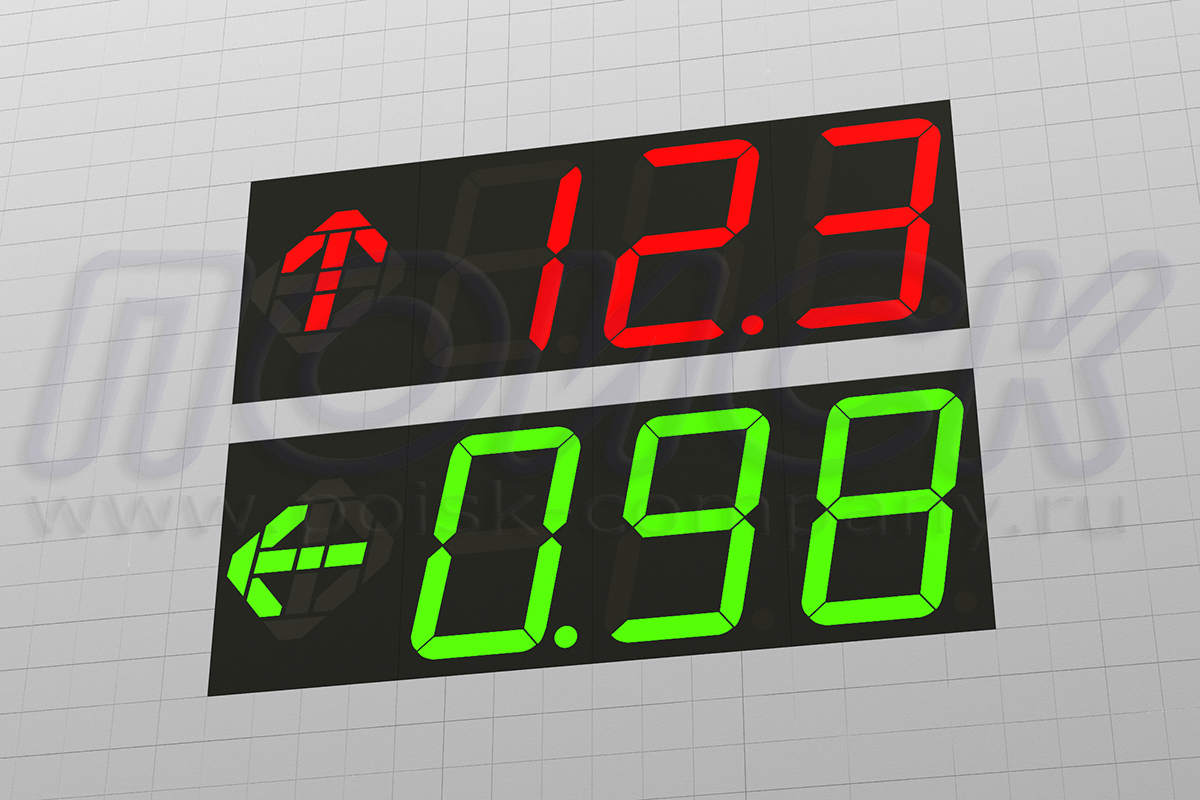

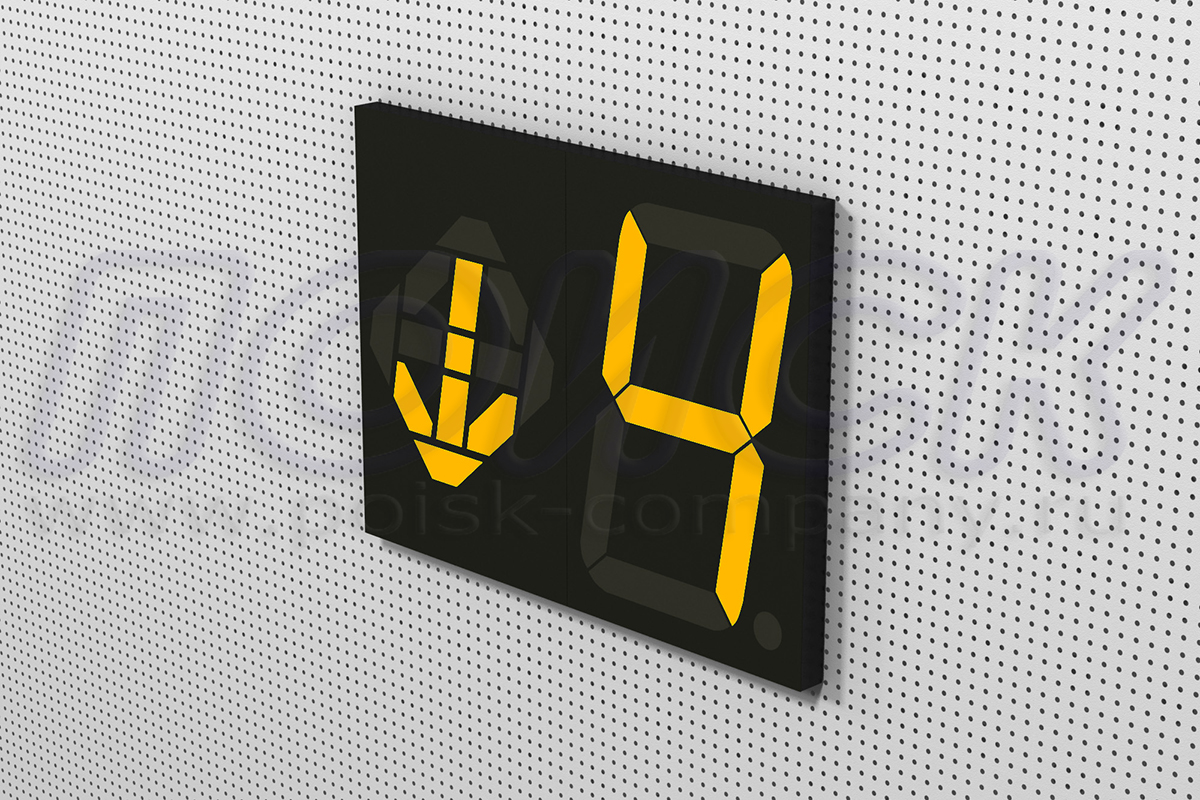

    - знакоместо "+" - предназначено для отображения знаков "+", "-", а также различных направлений (стрелок) - вверх, вниз, влево, вправо,
    - знакоместо "/" - отображает символы ".", ":" и служит разделителем в индикаторах даты и времени
  • индикатор может содержать от 1 до 12 знакомест (располагаются в любой последовательности)
  • знакоместа внутри индикатора устанавливаются вплотную друг к другу
  • высота символа 130 мм
  • двухцветный или одноцветный вариант исполнения
красный
оранжевый
желтый
зеленый
синий
белый

"+"

Знакоместо,
отображающее
символы:

"8"

Cемисегментное
знакоместо,
отображающее числа
от 0 до 9, знак "-"
и ряд букв

"/"

Знакоместо-разделитель
из 3-х точек,
отображающее
двоеточие и точку

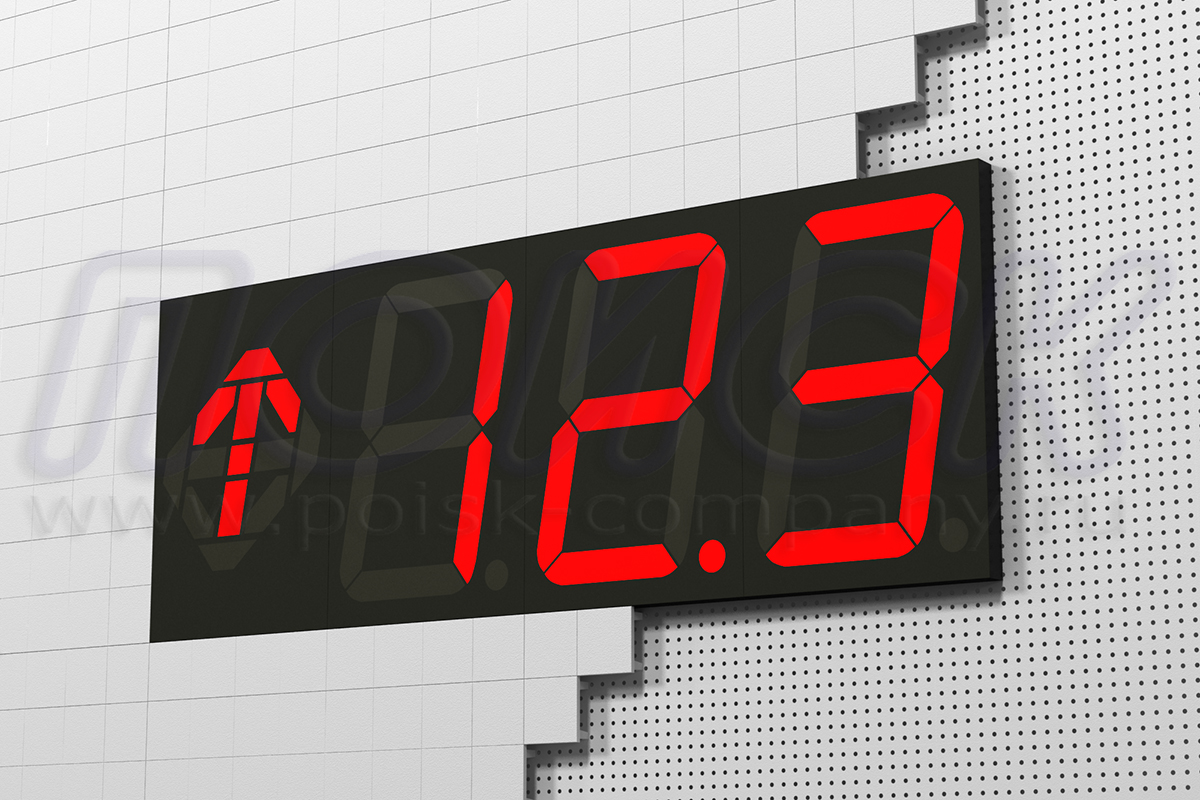

Индикатор ИнX.130М

Штыревые выводы (питание, интерфейс RS-485,сброс адреса, тест) c пружинными клеммами
  • пластиковый корпус
  • штыревые выводы (питание, интерфейс RS-485,сброс адреса, тест) c пружинными клеммами
  • для аппликативного или мозаичного наборного поля и других поверхностей (через монтажные отверстия)
  • дополнительные штыревые выводы для надежного крепления индикатора к поверхности
  • ширина индикатора равна суммарной ширине всех входящих в него знакомест

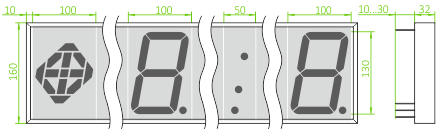

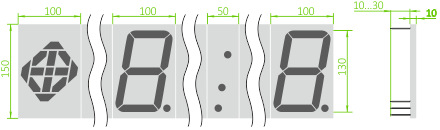

Размеры индикатора ИнX.130M


Индикатор ИнX.130А

Штыревые выводы (питание, интерфейс RS-485,сброс адреса, тест) c пружинными клеммами
  • алюминиевый корпус
  • штыревые выводы (питание, интерфейс RS-485,сброс адреса, тест) c пружинными клеммами
  • для аппликативного наборного поля и других поверхностей (через монтажные отверстия)
  • дополнительные штыревые выводы для надежного крепления индикатора к поверхности
  • ширина индикатора равна суммарной ширине всех входящих в него знакомест, плюс 20 мм (2 по 10 мм)

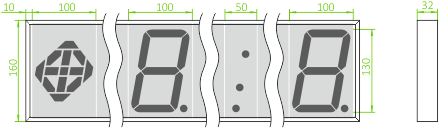

Размеры индикатора ИнX.130A

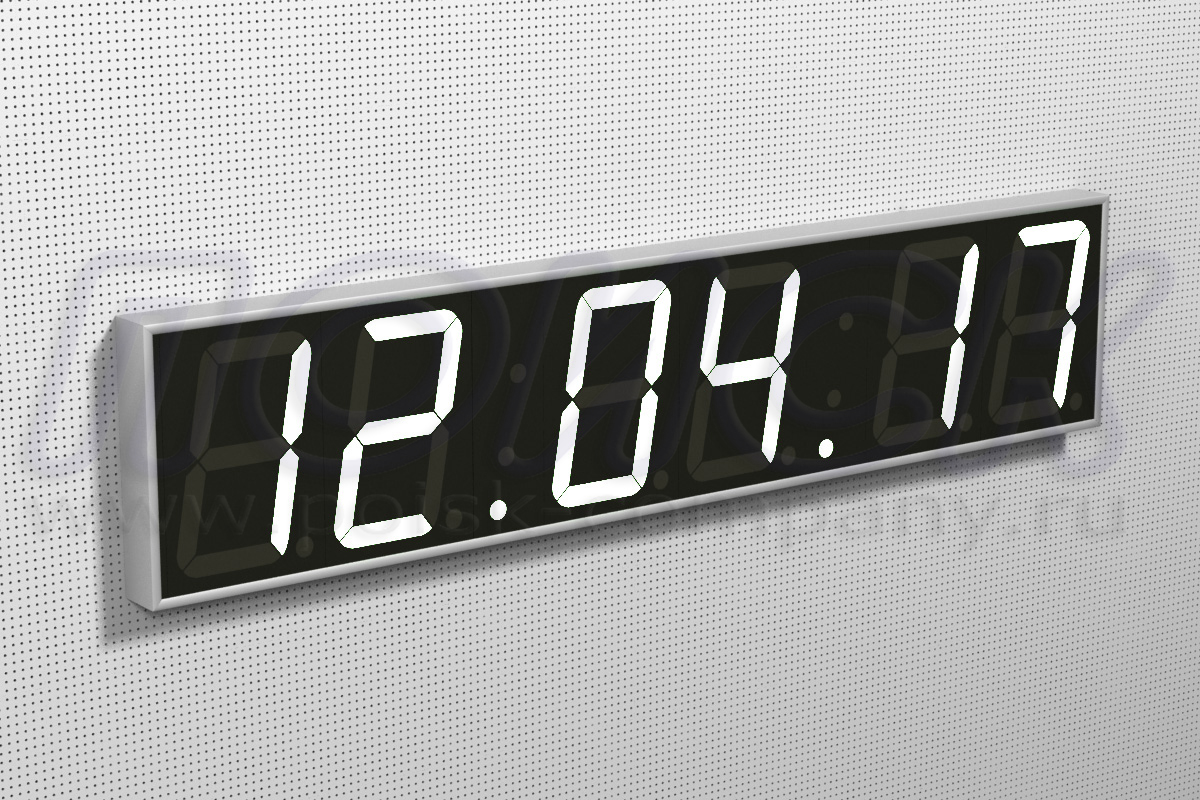

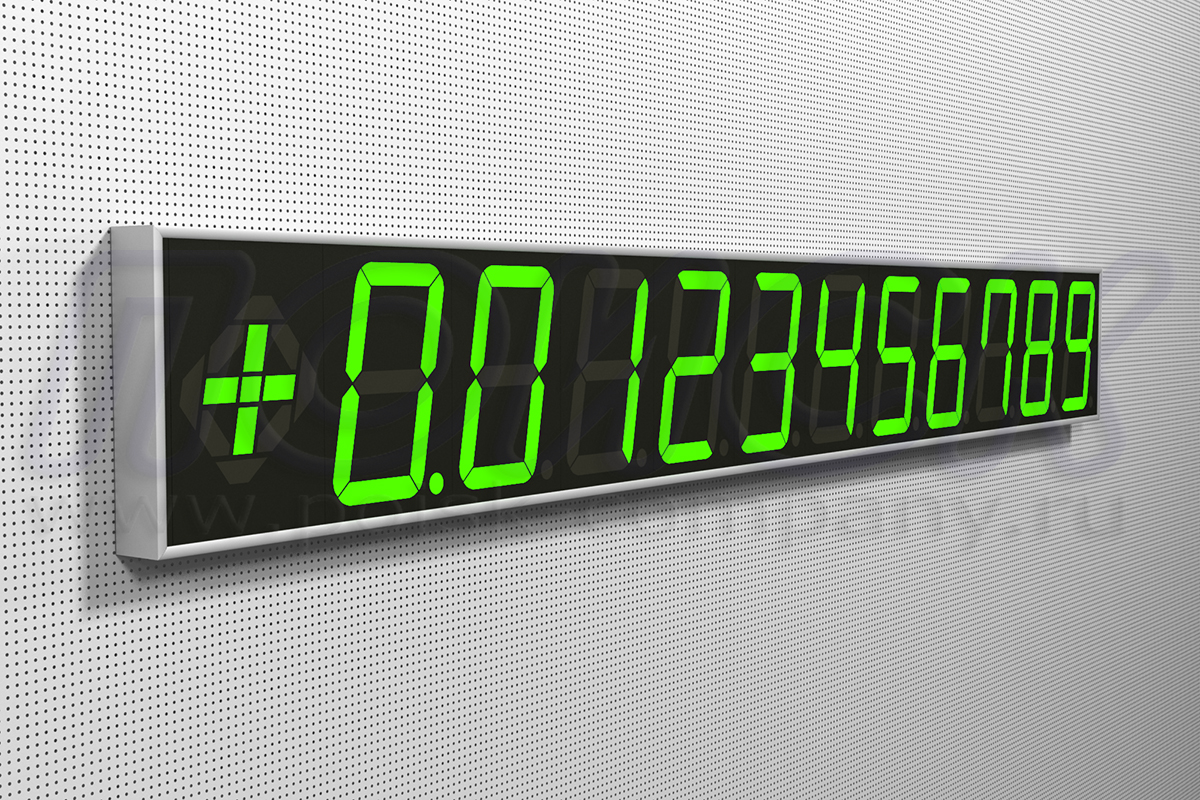

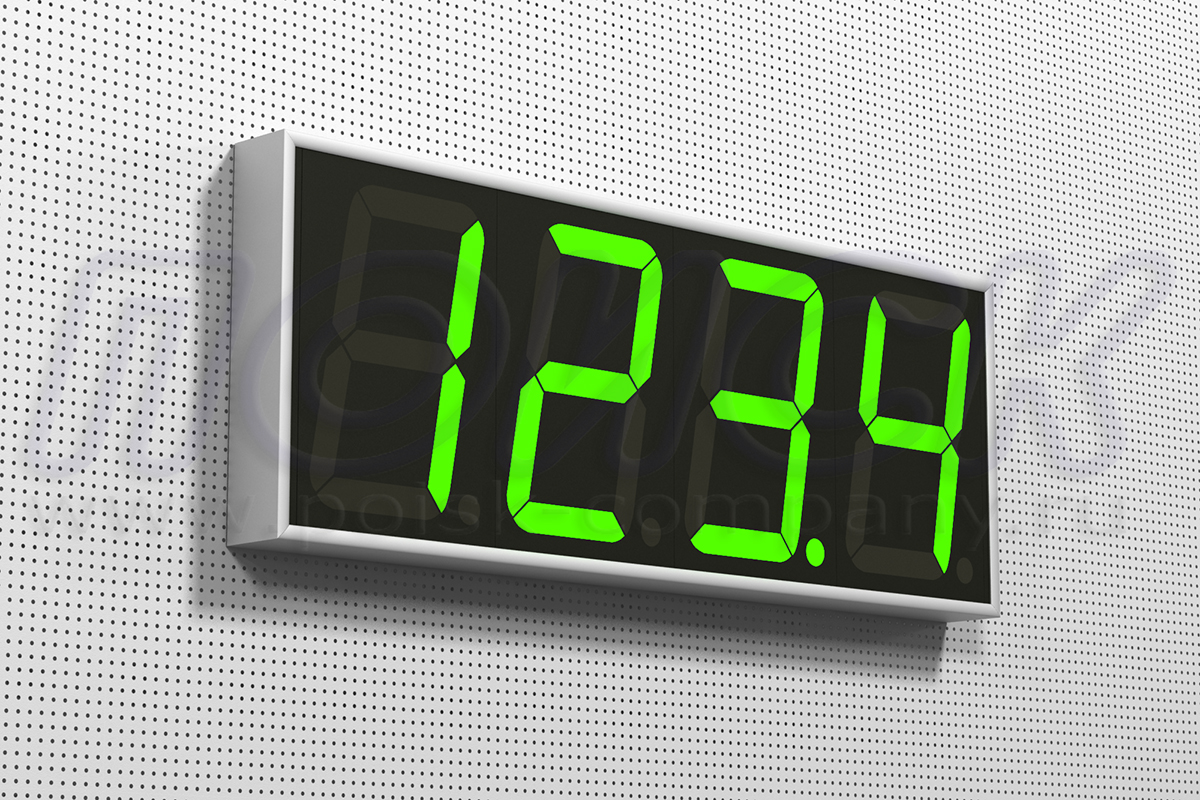

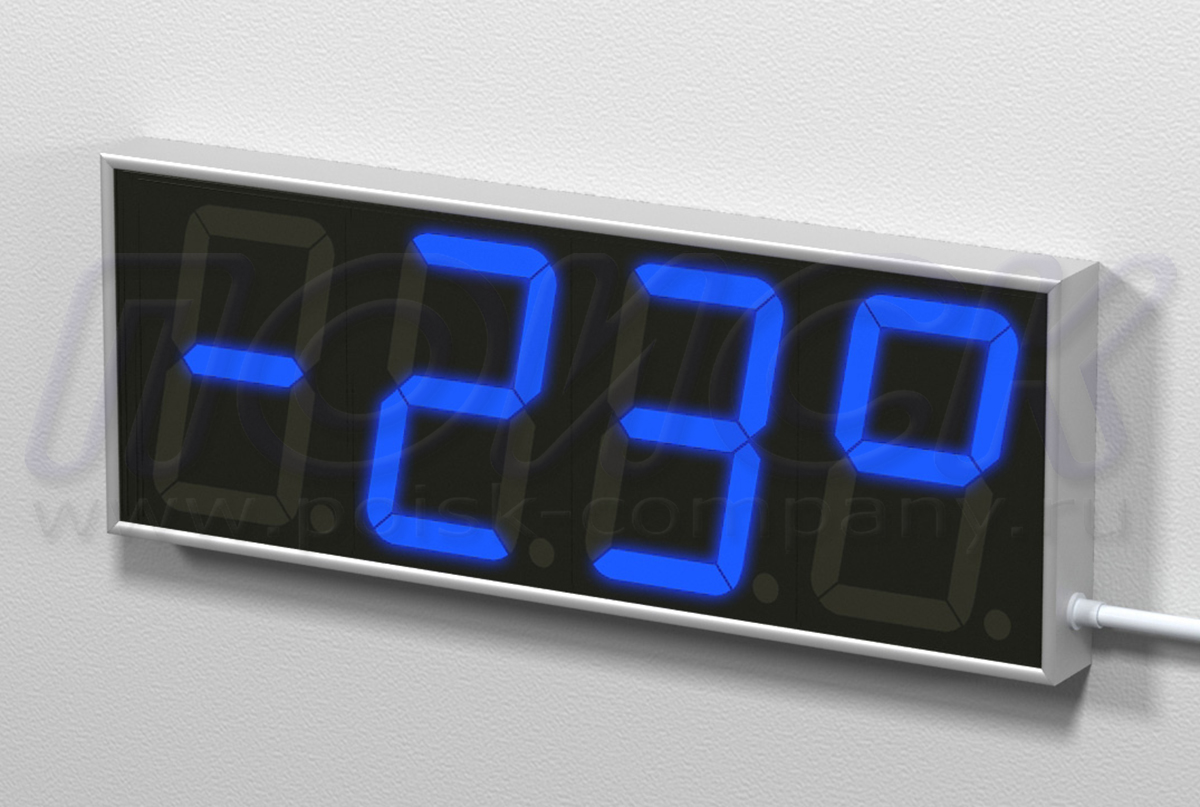

Индикатор ИнX.130H

Встроенный в боковую стенку кабель
  • алюминиевый корпус настенного/навесного исполнения
  • встроенный в боковую стенку кабель
  • для любых поверхностей
  • ширина индикатора равна суммарной ширине всех входящих в него знакомест, плюс 20 мм (2 по 10 мм)
Размеры индикатора ИнX.130H

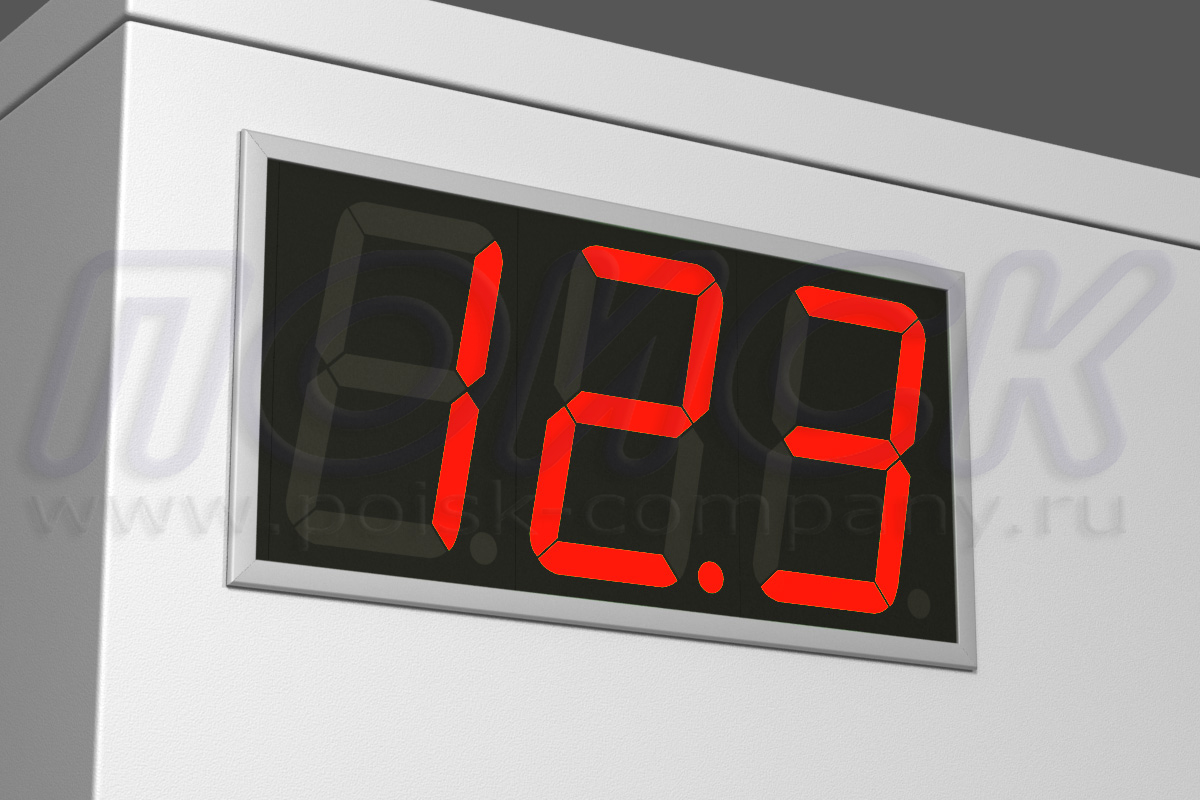

Индикатор ИнX.130K

Разъем на задней крышке
  • алюминиевый корпус щитового исполнения
  • для любых поверхностей - устанавливается в окно (размеры установочного окна меньше габаритных на 5 мм)
  • разъем на задней крышке
  • ширина индикатора равна суммарной ширине всех входящих в него знакомест, плюс 30 мм (2 по 15 мм)

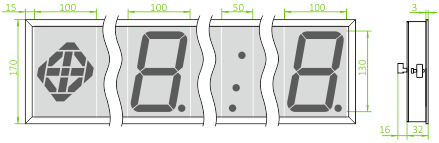

Размеры индикатора ИнX.130K


  • контрастный антибликовый светофильтр
  • произвольное положение запятой
  • питание 24В
  • внешние подключения: питание, интерфейс, сброс адреса, тест, яркость
  • программное или аппаратное управление яркостью (128 градаций)
  • интерфейс RS-485, 115 Кбит/с, с гальванической развязкой
  • протокол управления - ПОИСК, ОВЕН или Modbus
  • при отсутствии связи мигает и показывает последнее принятое значение
  • степень защиты от воздействия внешней среды: Ip40 (по заказу Ip54)
  • температура эксплуатации: 0...+50С
    (исп. А), -20...+60C (исп.B)
  • контрастный антибликовый светофильтр
  • произвольное положение запятой
  • питание 24В
  • внешние подключения: питание, интерфейс, сброс адреса, тест, яркость
  • программное или аппаратное управление яркостью (128 градаций)
  • интерфейс RS-485, 115 Кбит/с, с гальванической развязкой
  • протокол управления - ПОИСК, ОВЕН или Modbus
  • при отсутствии связи мигает и показывает последнее принятое значение
  • степень защиты от воздействия внешней среды: Ip40 (по заказу Ip54)
  • температура эксплуатации: 0...+50С
    (исп. А), -20...+60C (исп.B)
