ПРИНЦИП РАБОТЫ ШКАЛЬНОГО ИНДИКАТОРА

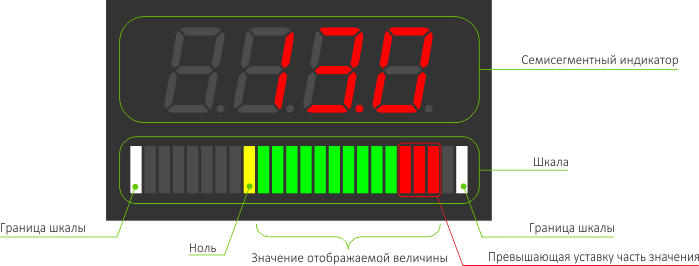

Принцип работы шкального индикатора
1. шкала настроена на отображение как отрицательных, так и положительных чисел, желтый сегмент отображает ноль 2. шкала настроена на отображение
положительных чисел
Индикатор отображает положительное число, находящееся в зоне допустимых значений, поэтому индикация зеленая
1.1 индикатор отображает положительное число, находящееся в зоне допустимых значений, поэтому индикация зеленая
Индикатор отображает число, находящееся в зоне допустимых значений, поэтому индикация зеленая
2.1 индикатор отображает число, находящееся в зоне допустимых значений, поэтому индикация зеленая
Индикатор отображает отрицательное число, находящееся в зоне допустимых значений, поэтому индикация зеленая
1.2 индикатор отображает отрицательное число, находящееся в зоне допустимых значений, поэтому индикация зеленая
Индикатор отображает число, находящееся ниже зоны допустимых значений (превысившее нижнюю уставку), поэтому индикация красная
2.2 индикатор отображает число, находящееся ниже зоны допустимых значений (превысившее нижнюю уставку), поэтому индикация красная
Индикатор отображает отрицательное число, находящееся ниже зоны допустимых значений (превысившее нижнюю уставку), поэтому индикация красная; на шкале красным показывается только превышающая часть значения, чтобы был виден объем превышения
1.3 индикатор отображает отрицательное число, находящееся ниже зоны допустимых значений (превысившее нижнюю уставку), поэтому индикация красная; на шкале красным показывается только превышающая часть значения, чтобы был виден объем превышения
Индикатор отображает число, находящееся выше зоны допустимых значений (превысившее верхнюю уставку), поэтому индикация красная; на шкале красным показывается только превышающая часть значения, чтобы был виден объем превышения
2.3 индикатор отображает число, находящееся выше зоны допустимых значений (превысившее верхнюю уставку), поэтому индикация красная; на шкале красным показывается только превышающая часть значения, чтобы был виден объем превышения
Индикатор отображает положительное число, находящееся выше зоны допустимых значений (превысившее верхнюю уставку), поэтому индикация красная; на шкале красным показывается только превышающая часть значения, чтобы был виден объем превышения
1.4 индикатор отображает положительное число, находящееся выше зоны допустимых значений (превысившее верхнюю уставку), поэтому индикация красная; на шкале красным показывается только превышающая часть значения, чтобы был виден объем превышения
