447. МАРТ 2018 г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ОБОСОБЛЕННОГО ПОДРАЗДЕЛЕНИЯ
"УПРАВЛЕНИЕ ЭНЕРГЕТИКИ" ООО "РН-САХАЛИНМОРНЕФТЕГАЗ"
САХАЛИНСКОЙ ОБЛАСТИ В г. ОХА.

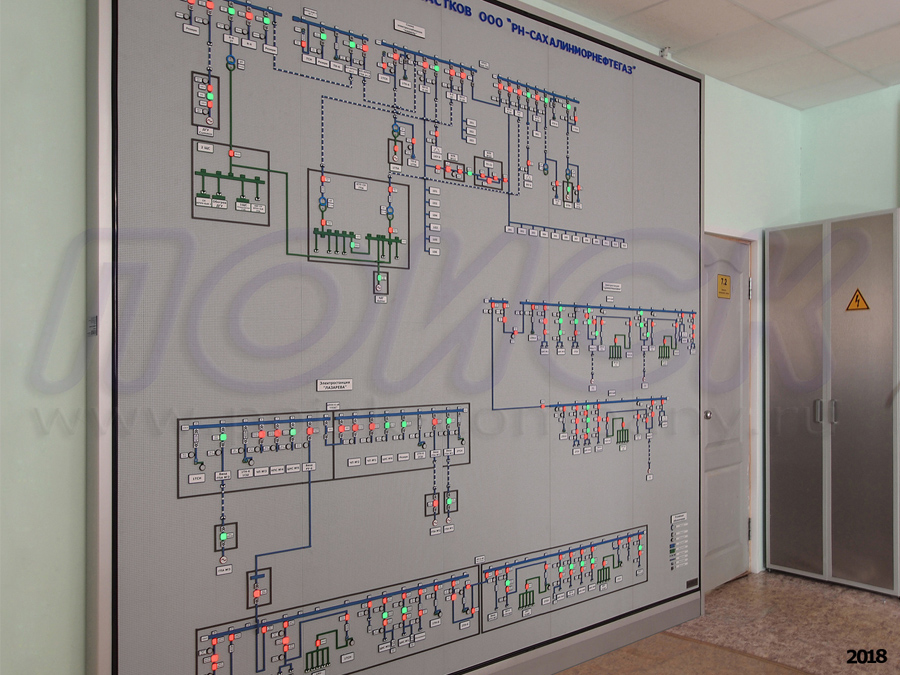

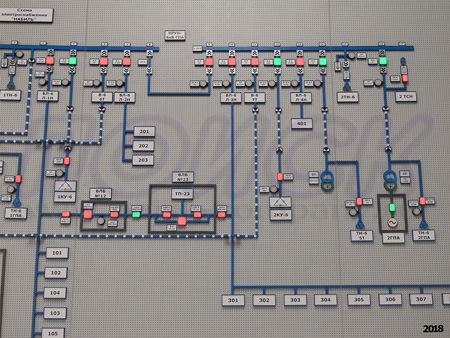

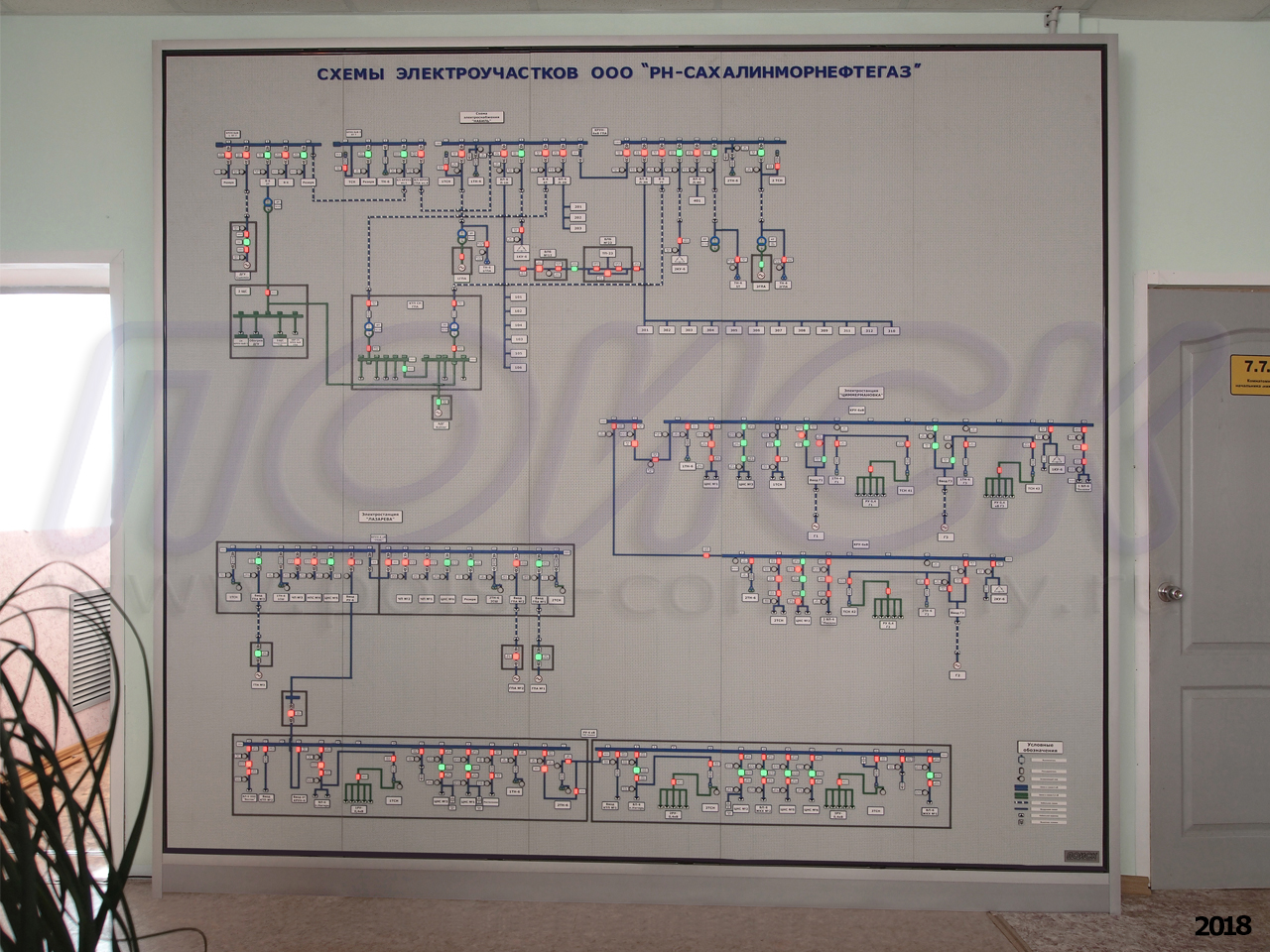

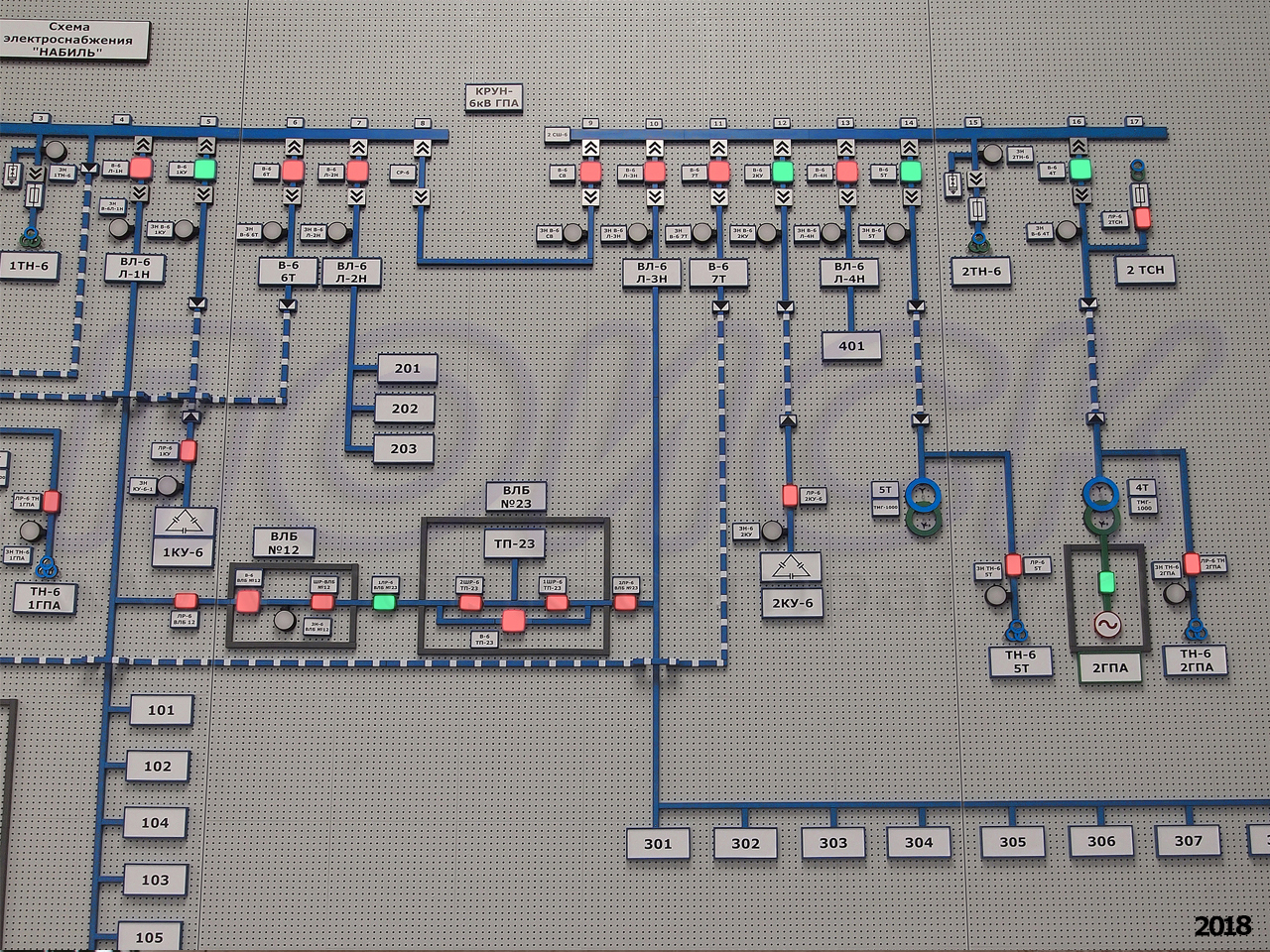

poisk-company_pnlnote_447_01m.jpgКомпания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку активного диспетчерского щита для диспетчерского пункта Обособленного подразделения "Управление энергетики" ООО "РН-Сахалинморнефтегаз" Сахалинской области в г. Оха. На щите отображается схема электроучастков ООО "РН-Сахалинморнефтегаз" 6/0,4 кВ.

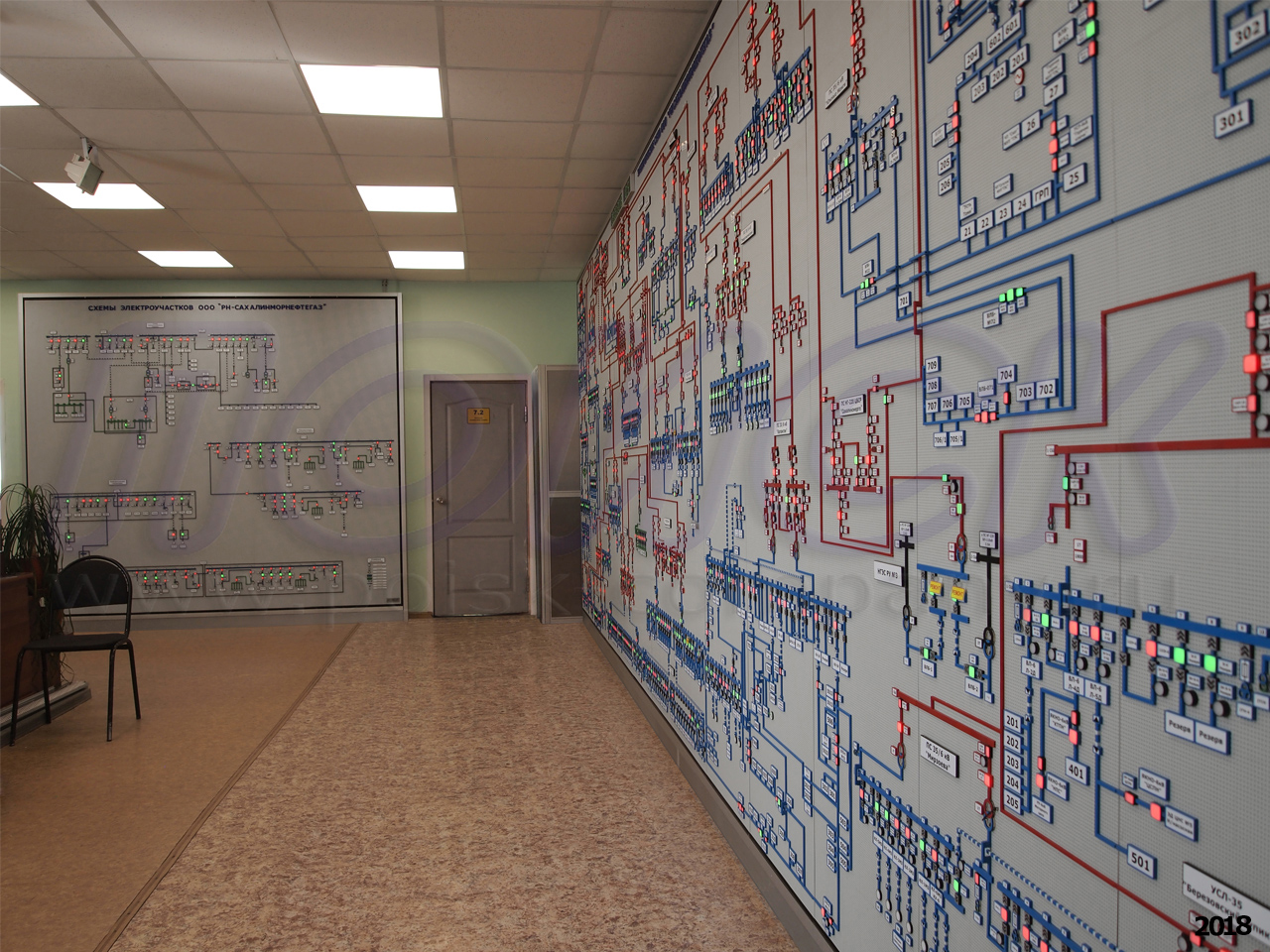

Установленный щит поставлялся в дополнение к произведенному в феврале 2017 г. щиту.

Щит размером 2,6х3,0 м так же имеет компактную модульную настенную конструкцию, глубиной 160 мм, благодаря чему он комфортно разместился на одной из стен в помещении диспетчерского пункта, причем рабочее пространство диспетчерского персонала, как и прежде, осталось практически незатронутым.

Этот щит подключен к системам питания и управления основного щита, а для работы с его мнемосхемой Заказчику был поставлен и настроен АРМ Диспетчера №3, на котором установлено ПО ZNZ-ДРС.

Для самостоятельного изготовления надписей диспетчерских наименований, poisk-company_pnlnote_447_06m.jpgнеобходимость в которых возникает во время эксплуатации щита, а также для внесений изменений в мнемосхему, в состав щита включены материалы для изготовления надписей и комплект инструментов.


Для дальнейшего развития мнемосхемы сети Заказчику был поставлен 30%-ый запас пассивных мнемосимволов (вместо стандартного 20%-го) и 30%-ый запас активных мнемосимволов.


В комплект поставки щита также вошло дополнительное оборудование, перечень которого указан в КОМПЛЕКТЕ ПОСТАВКИ, в том числе телевизор 75", на котором отображается реальное состояние мнемосхемы, журнал событий и/или информация с камер видеонаблюдения Заказчика.


СОСТАВ РАБОТ

Разработка индивидуального проекта yes
Проектирование конструкции щита yes
Разработка плана размещения щита в диспетчерском пункте yes
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) yes
Производство компонентов щита
каркас модульный напольный, вплотную к стене
наборное поле панели в сборе
комплект мнемосимволов yes
система питания yes
система управления yes
декоративное обрамление наборного поля yes
облицовка нерабочих поверхностей yes
заголовок yes
Нанесение согласованной мнемосхемы на наборное поле yes
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита yes
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение yes
Сопряжение с системой телемеханики на программном уровне yes
Поставка запаса мнемосимволов (% от числа смонтированных на щите) 30% пассивных
30% активных



КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Основа модульного напольного диспетчерского активного щита с мнемосхемой размером 2,6х3,0 м, включая 30%-ый ЗИП пассивных мнемосимволов от числа смонтированных на щите кв.м 7,80
Мнемосимвол ВЭ18-3ц - выключатель "экранный", 18х18 мм (3 цвета) шт. 88
Мнемосимволы ЗНЭ-1ц - выключатель "экранный" ø17 мм, 1 цвет шт. 146
Мнемосимволы РВЭ-2ц - выключатель "экранный" 12х17 мм, 2 цвета шт. 160
КZ77 – контроллер группы шт. 15
КZ05X+P32X - контроллер с терминальной платой, 32 выхода по 250 мА, встроенная диагностика тока шт. 41
Сервер интерфейсов шт. 1
Компьютер управляющий с одним 4К 24"-монитором шт. 1
СБП 60-500 - система бесперебойного питания 500Вт с временем автономии 60 мин. на открытом каркасе шт. 1
ПО ZNZ-ДРС (Диспетчерская рабочая станция - просмотр и управление) шт. 1
Комплект инструментов для внесения изменений в мнемосхему шт. 1
Материалы для изготовления надписей (комплект пленки) шт. 5
Телевизор, 75", в комплекте с кабелями для подключения к АРМ шт. 1
Климатическая установка шт. 1*
Кодовый замок шт. 1*
Комплект Видеонаблюдения шт. 1*
Расходные материалы для плоттера (для распечатки мнемосхемы) шт. 1*
Брошюратор механический шт. 1*
Ламинатор, формат А4 шт. 1*
Сканер шт. 1*
Пленка для ламинирования (100 штук в упаковке) шт. 3
Проектная и эксплуатационная документация (чертежи, спецификации, схемы электрические, электронная мнемосхема-копия щита, руководство по эксплуатации, паспорта, сертификаты) шт. 1

* - работы по установке и подключению отмеченного оборудования не проводились

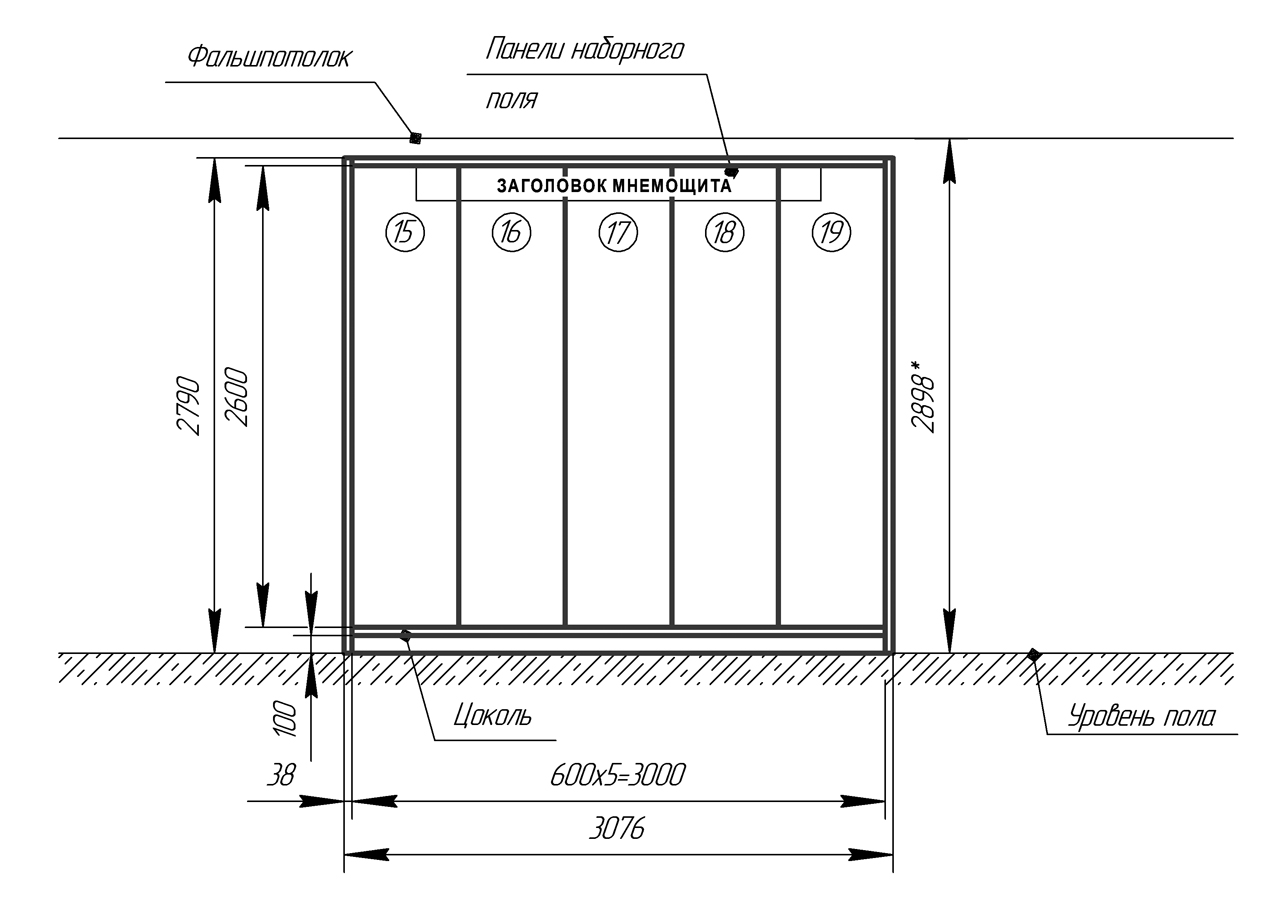

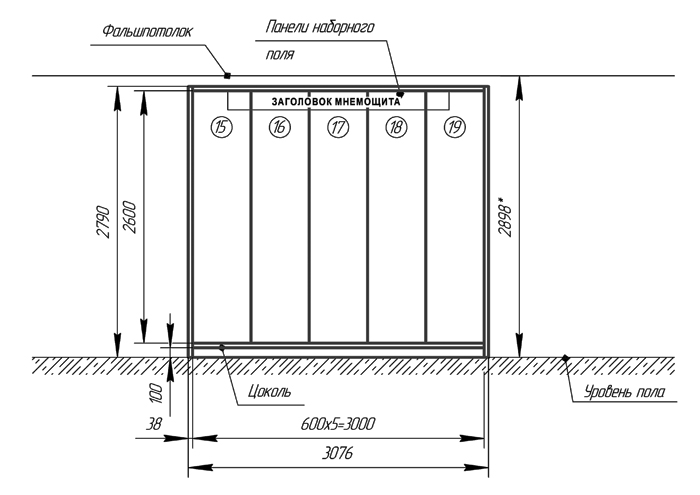

ГАБАРИТНЫЙ ЧЕРТЕЖ

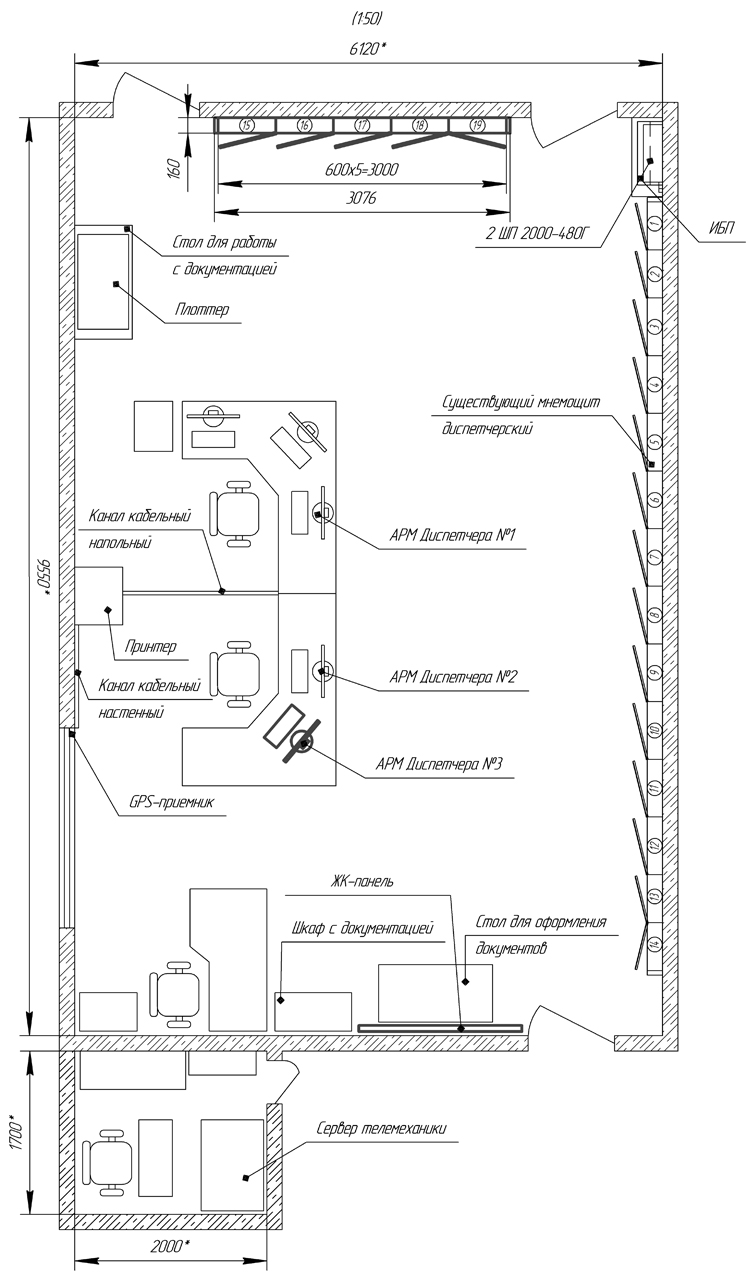

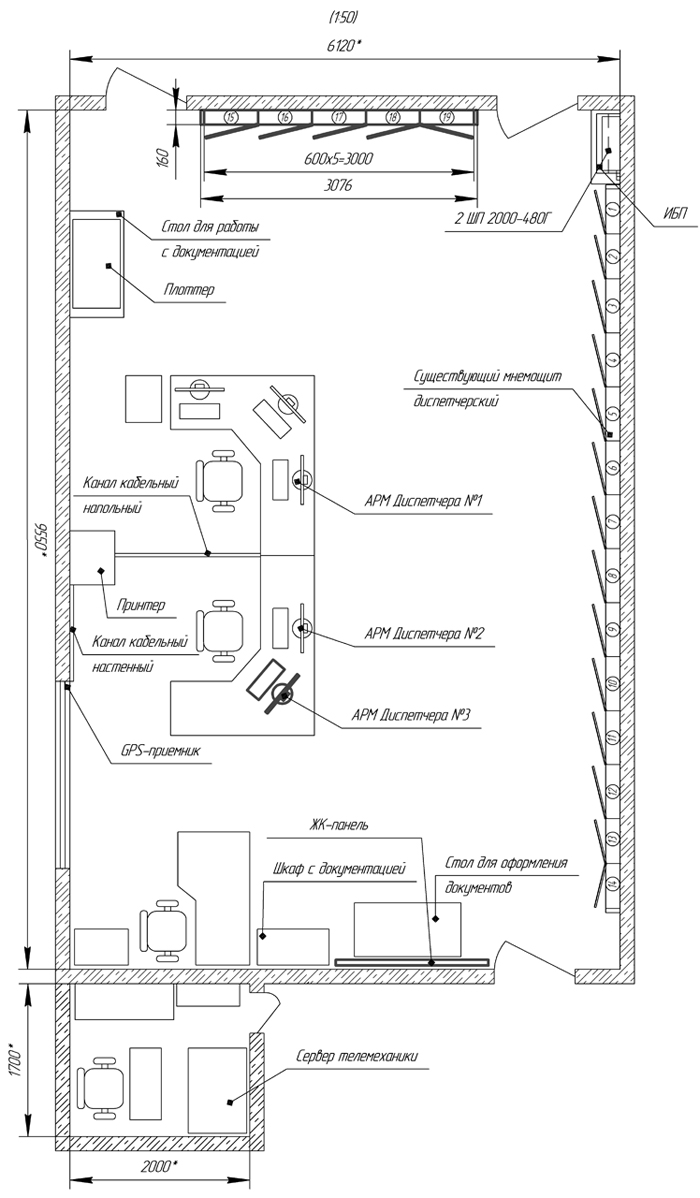

ПЛАН РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ
