172. ИЮНЬ 2009 г. МНЕМОЩИТ ДЛЯ НОВОСИБИРСКИХ ГОРОДСКИХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ,
Ф-ЛА ОАО "НОВОСИБИРСКЭНЕРГО"

В июне 2009 года компанией ПОИСК был спроектирован, изготовлен и установлен самый большой по состоянию на 2009 г. щит, произведенный компанией, полезной площадью 126,0 кв.м (порядковый номер щита 172). Щит предназначен для диспетчерской Новосибирских городских электрических сетей, филиала ОАО "Новосибирскэнерго".

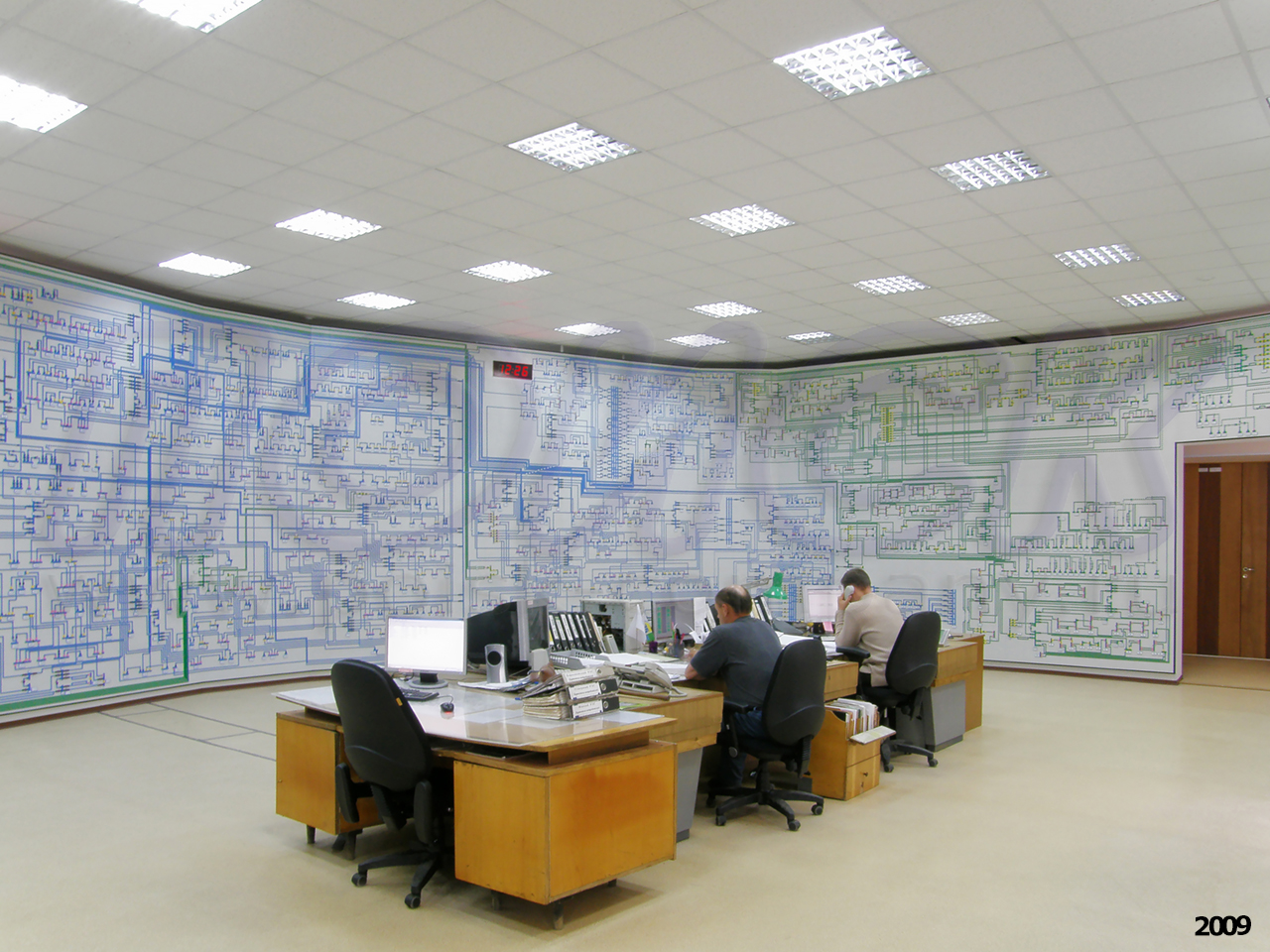

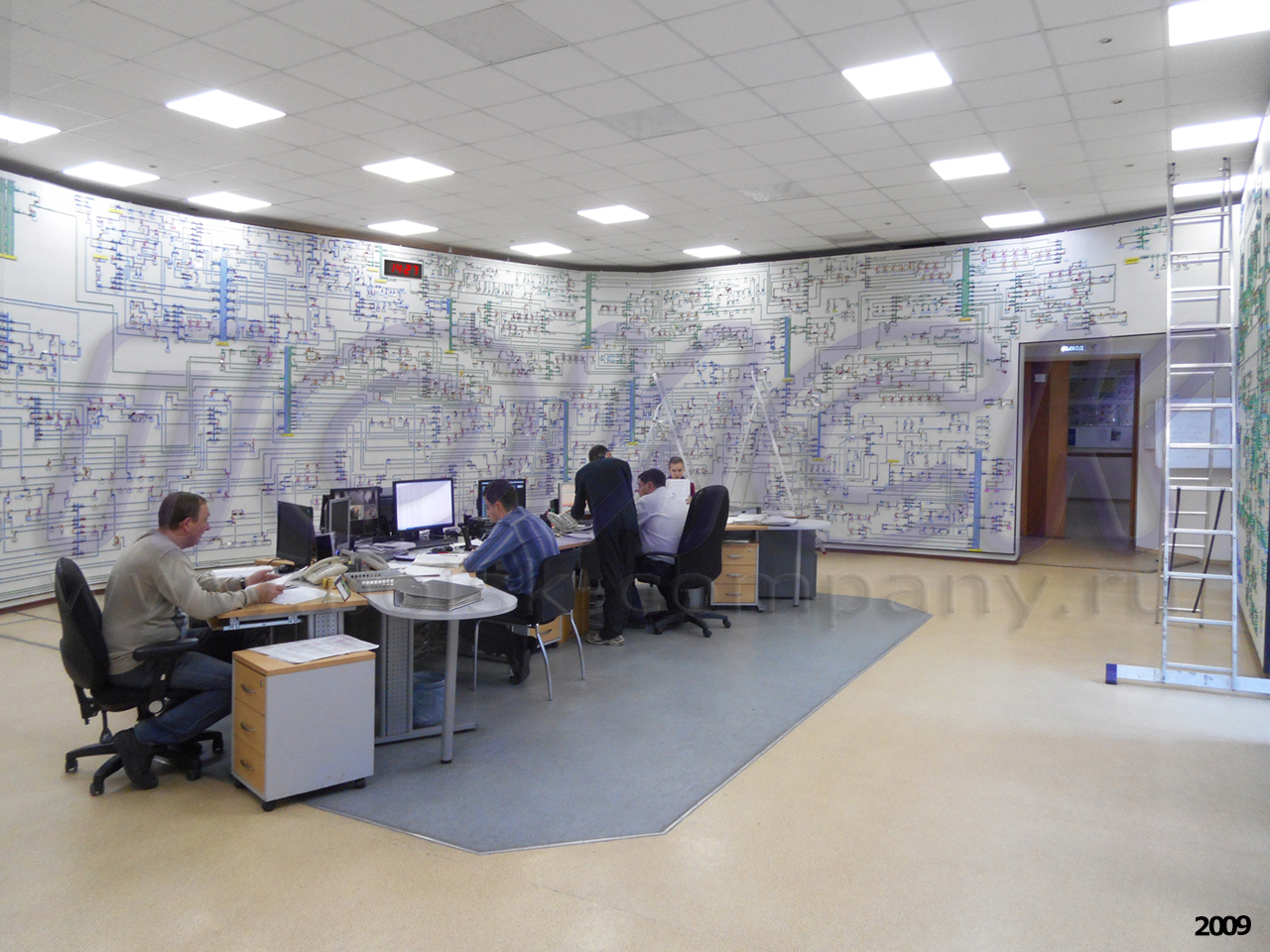

Диспетчерский щит для филиала НОВОСИБИРСКЭНЕРГО

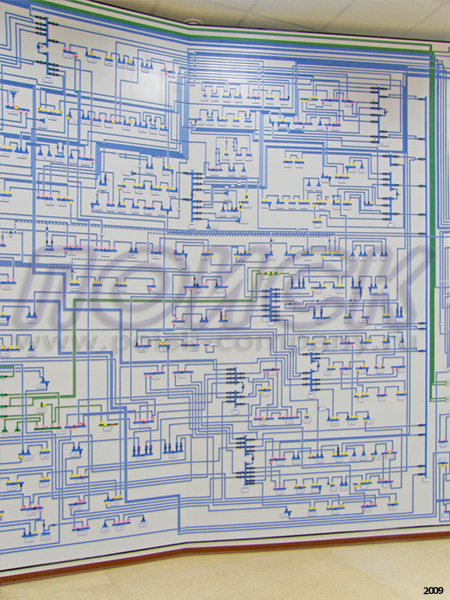

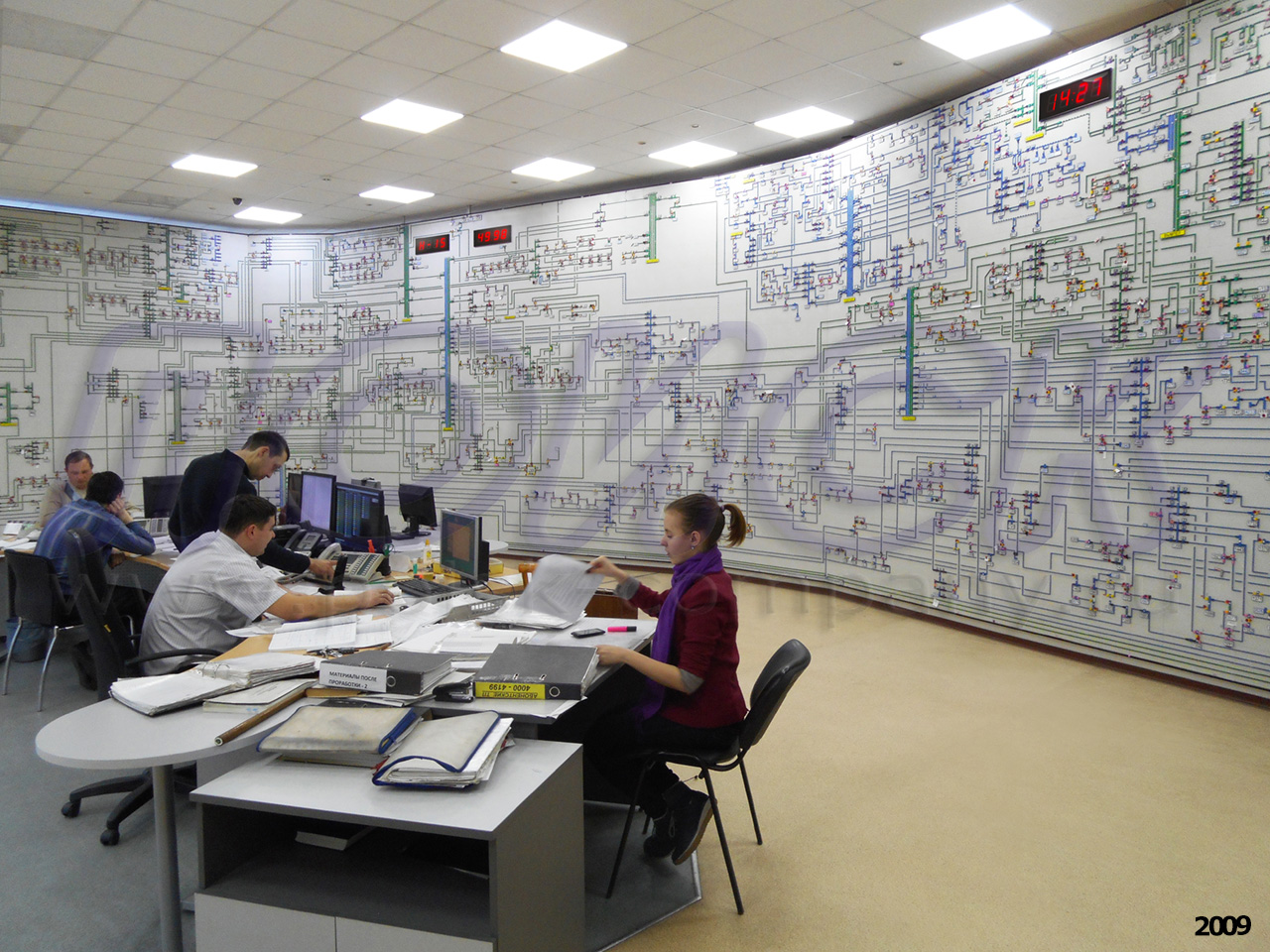

Диспетчерский щит для филиала НОВОСИБИРСКЭНЕРГО

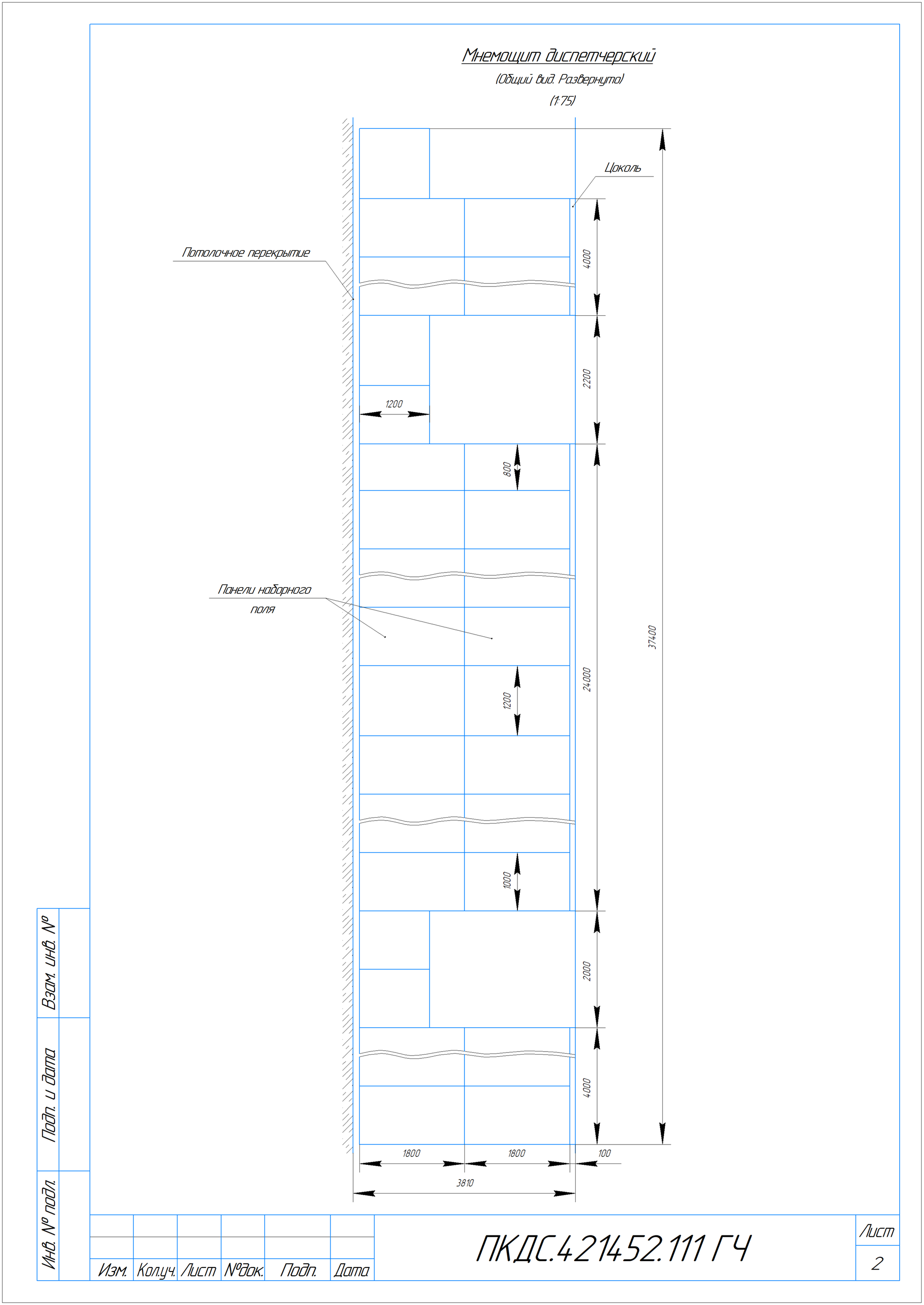

Пассивный диспетчерский щит напольного исполнения. Состояния пассивных выключателей обозначаются съемными цветными магнитными пластинками. Наборное поле щита размером 3,6 х 35,0 м имеет зоны для развития мнемосхемы (из 126 кв.м - 112,0 кв.м заполнены мнемосхемой сети 6/10 кВ электроснабжения г. Новосибирск, а 14,0 кв.м оставлены пустыми).

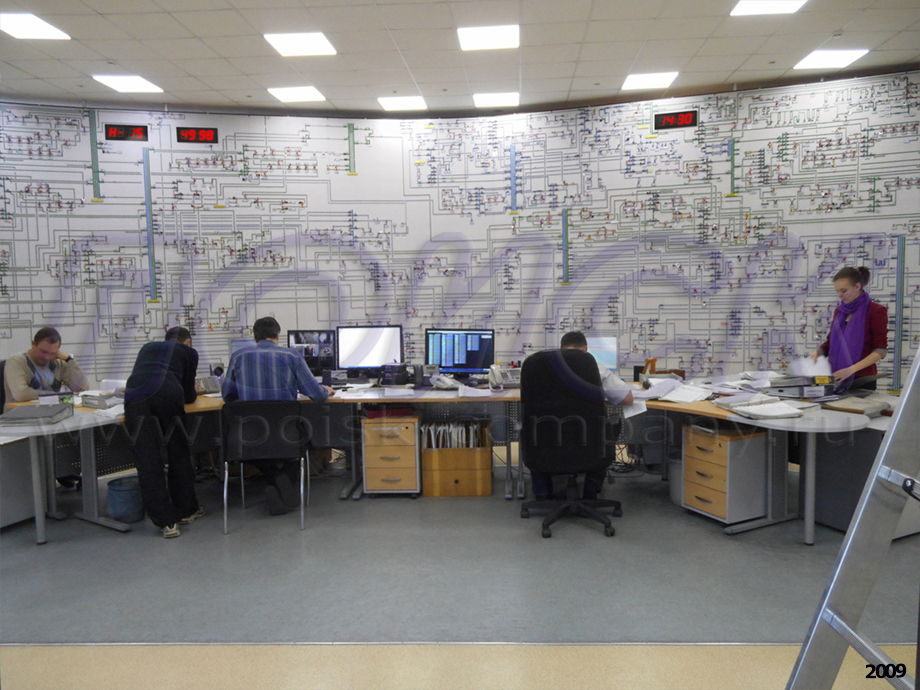

Диспетчерский щит для филиала НОВОСИБИРСКЭНЕРГО

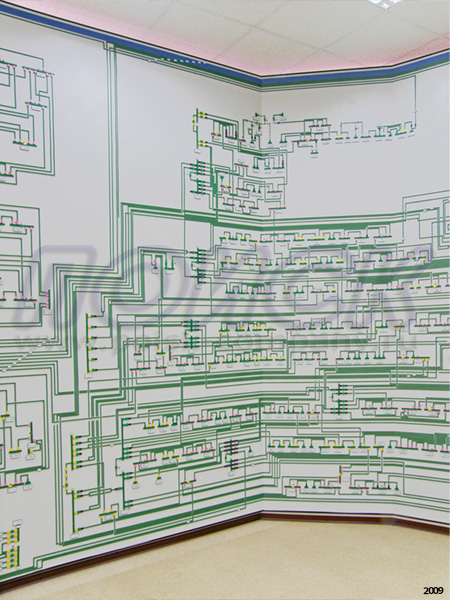

Диспетчерский щит для филиала НОВОСИБИРСКЭНЕРГО

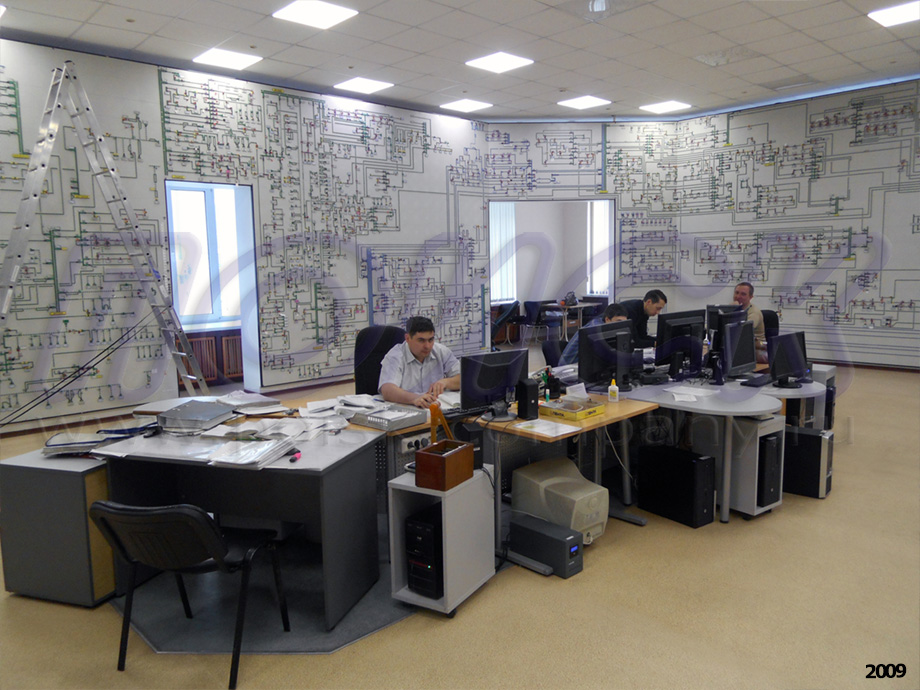

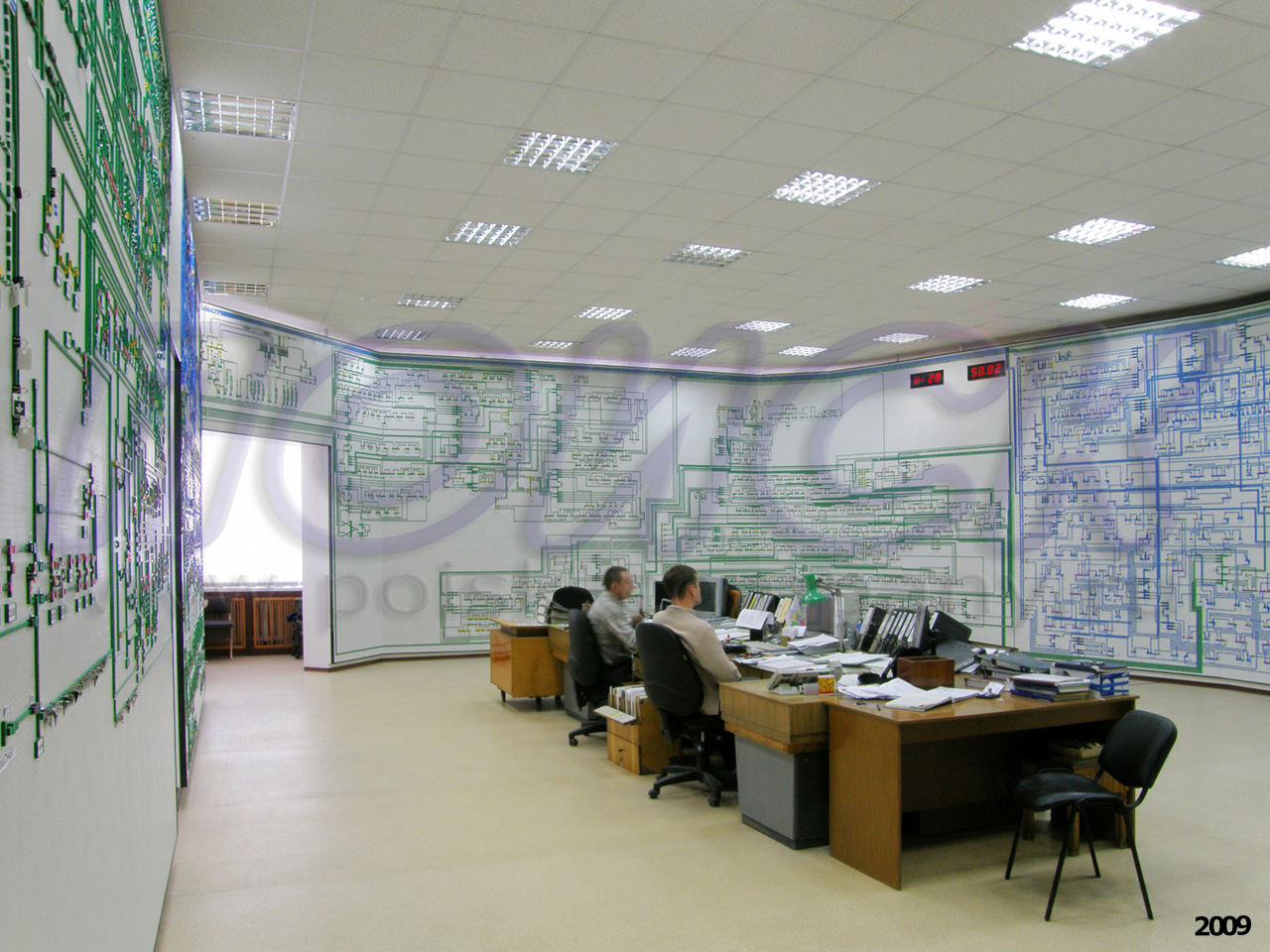

Диспетчерский щит для филиала НОВОСИБИРСКЭНЕРГО Диспетчерский щит для филиала НОВОСИБИРСКЭНЕРГО

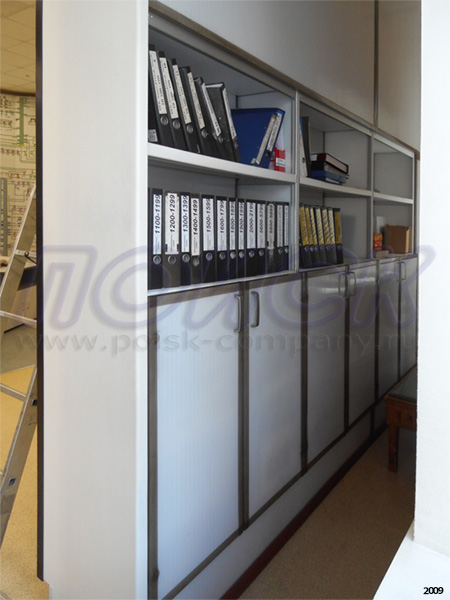

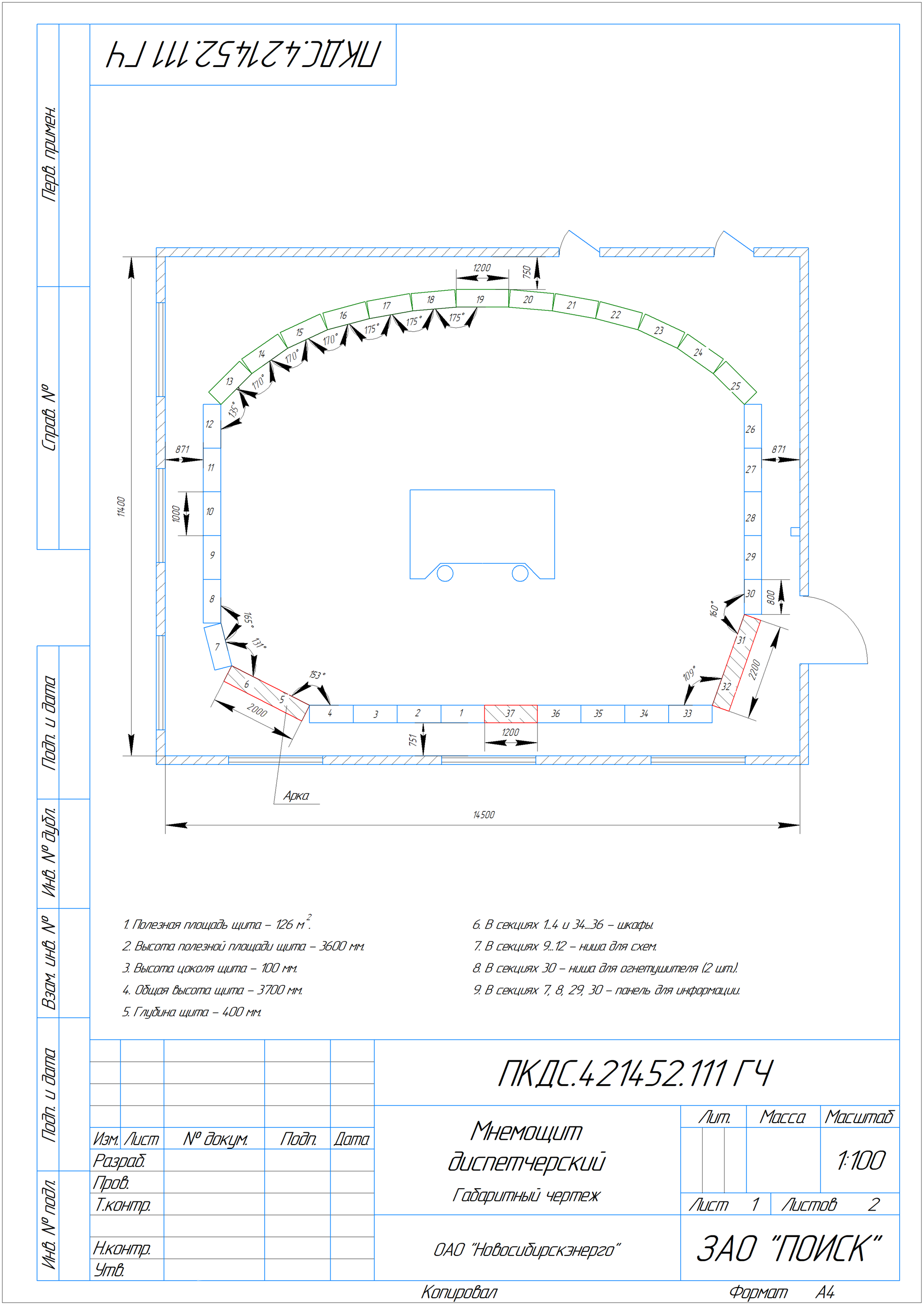

По желанию Заказчика щит выполнен в виде замкнутого кольца с тремя арками для входа и выхода. На задней стороне щита имеются встроенные ниши для хранения документации, оборудования, одежды, ниши для установки огнетушителей диспетчерского пункта, а также магнитные доски для дополнительных схем и объявлений.
