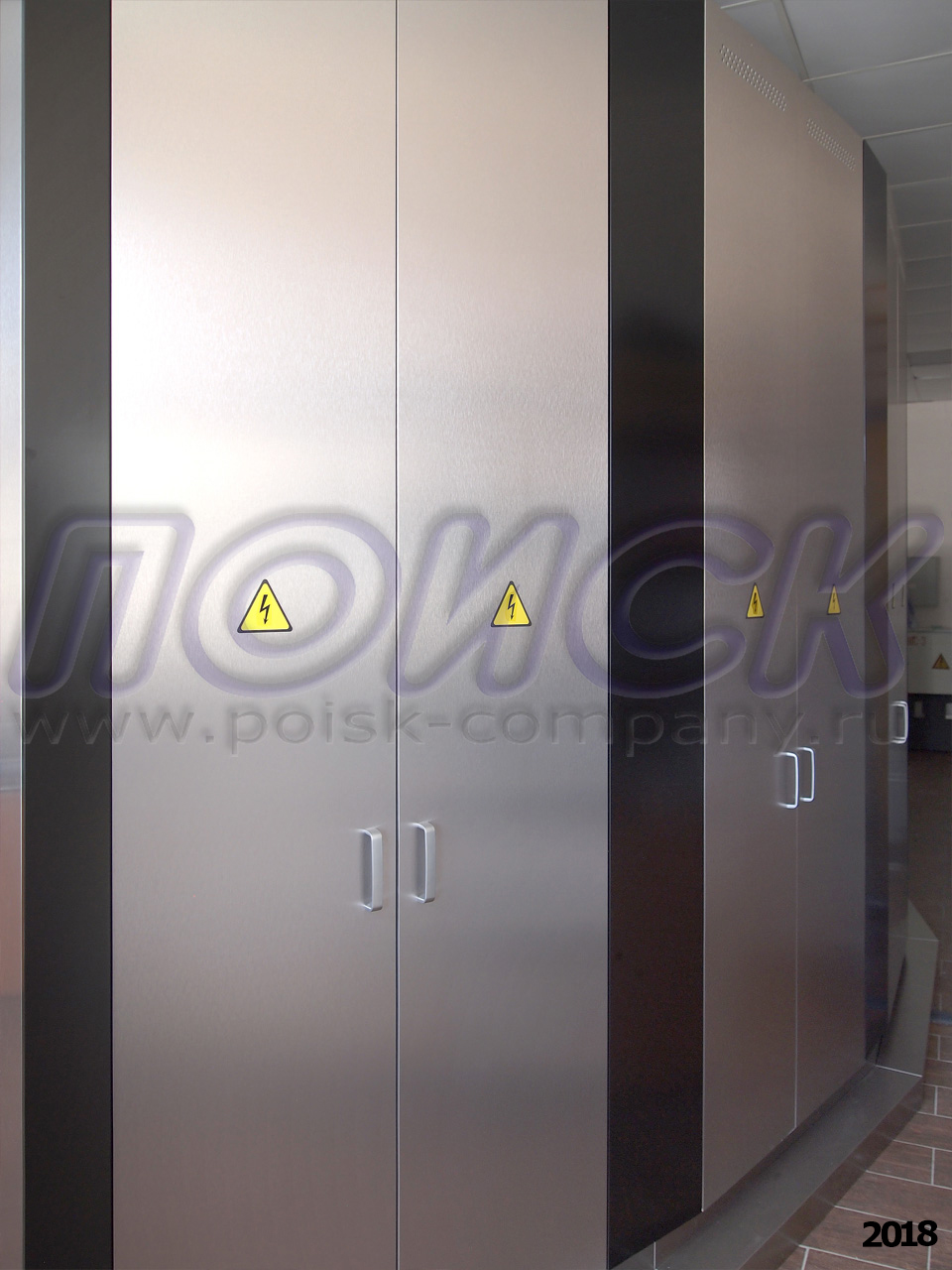

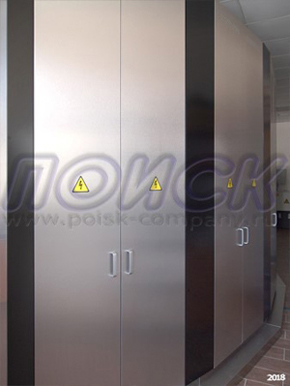

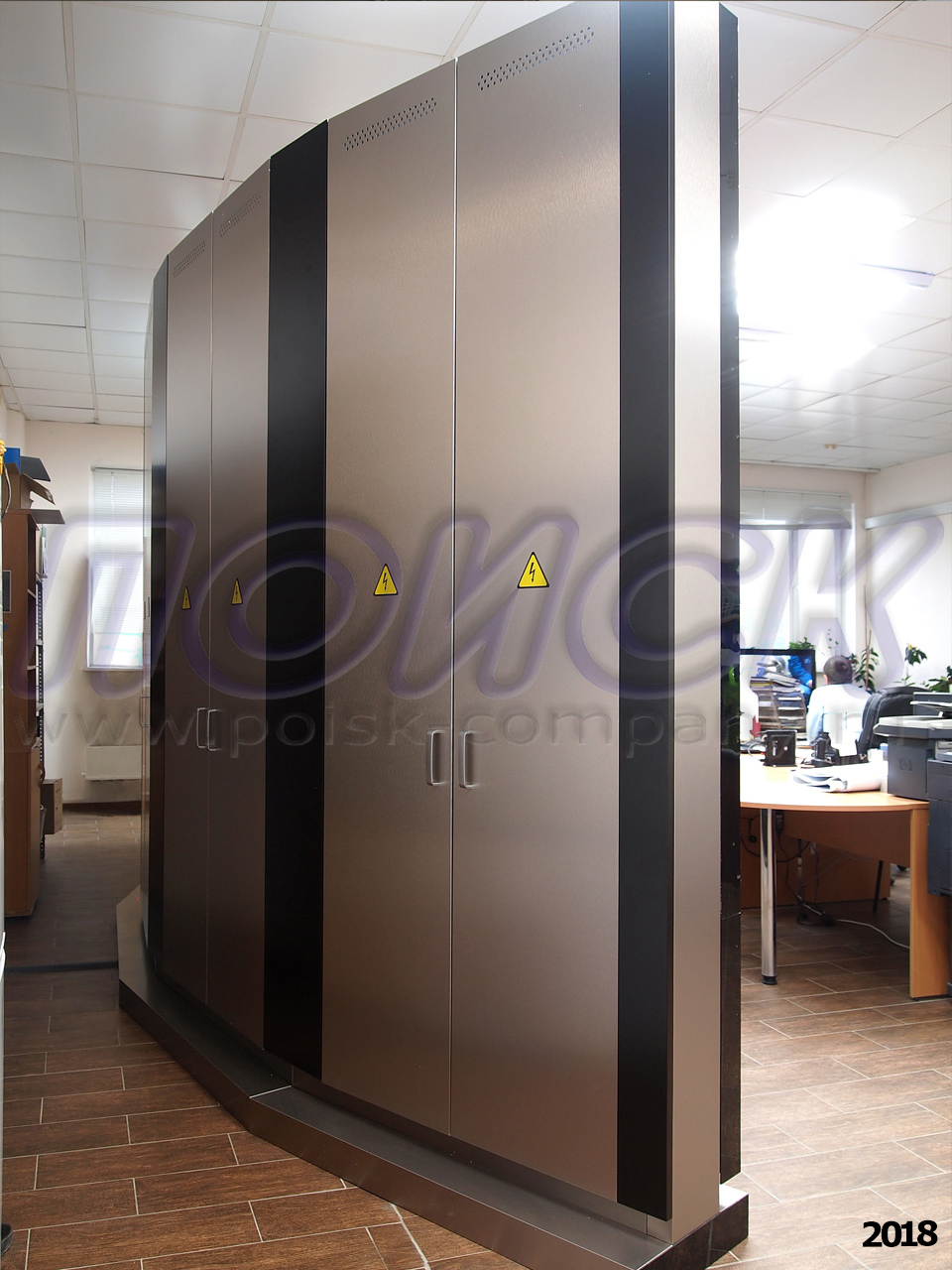

Облицовка видеостены, двери и панели цокольного отделения выполнены из декоративного композитного материала (два идеально ровных и плоских алюминиевых листа с негорючей полимерной композицией посередине, толщина 4 мм) различных цветов ("царапаное серебро", "черный металлик"). Облицовка цоколя – легкосъемная, для обеспечения доступа во внутреннее пространство видеостены спереди. Облицовка включает в себя:

• дверцы (по две на секцию),
• легкосъемные кассеты, закрывающие нижние части модулей спереди; данные кассеты по размерам, цвету и фактуре поверхности повторяют ЖК-панели,
• боковые кассеты и вставки на задней стенке щита, расположенные на участках между дверцами,
• цокольные кассеты, закрывающие опоры и узлы крепления каркаса к полу.

Все сопутствующее оборудование: управляющий графический сервер, сервер БД, система бесперебойного питания, сосредоточено в цокольном отделении каркаса. Внутри каркаса обеспечивается доступ обслуживающего персонала к разъемам ЖК-панелей и к системе внутреннего кабельного монтажа. Весь внутренний проводной/кабельный монтаж видеощита - кабели питания, управления и видеокабели - расположен в кабельных каналах, распределенных по элементам/ребрам каркаса

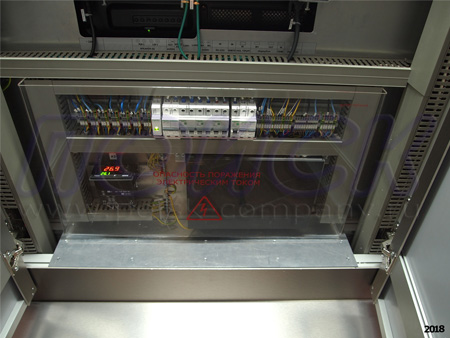

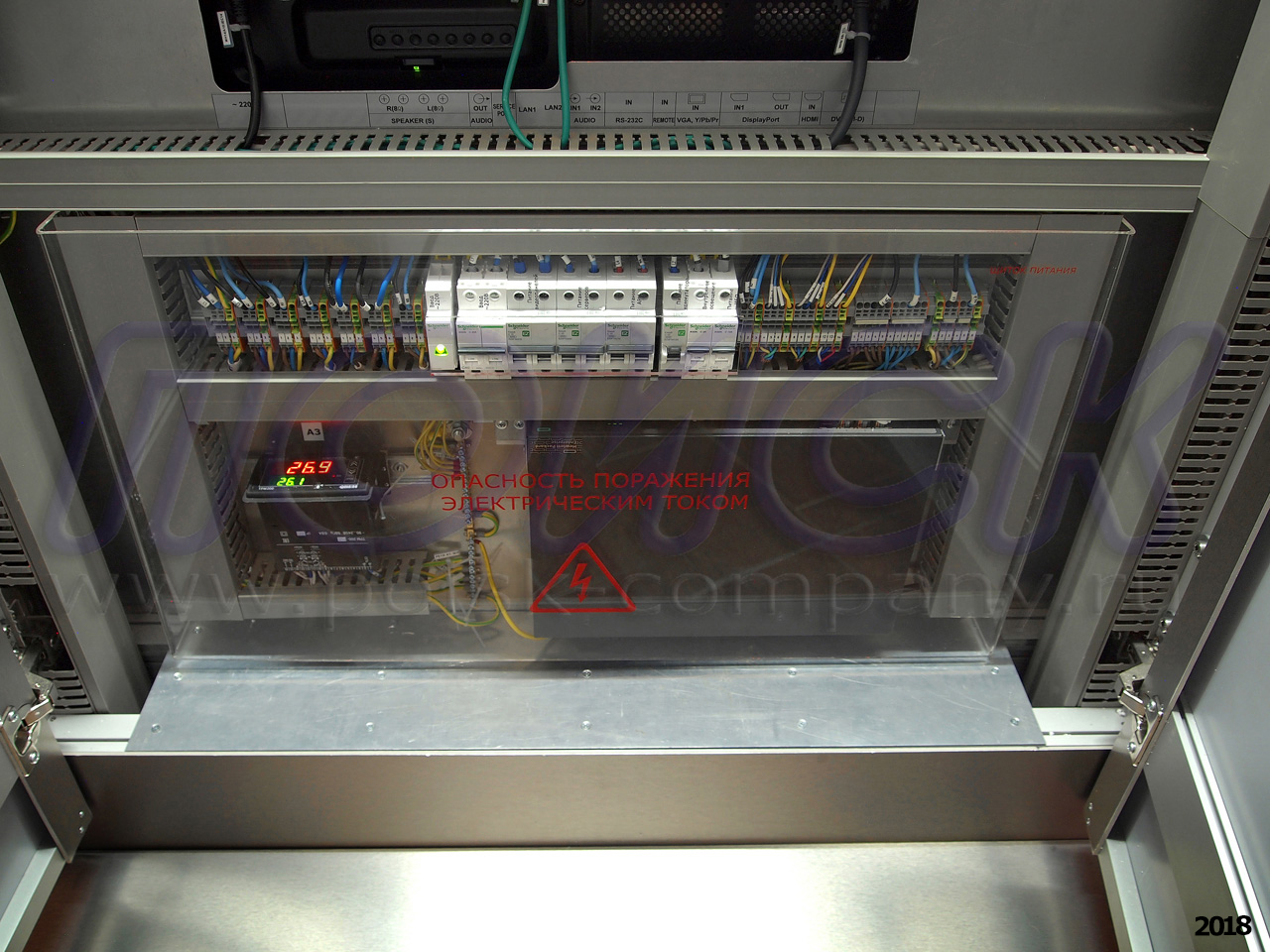

Все клеммы и разъемы для внешнего присоединения видеощита расположены во встроенном в видеощит щитке питания. Проектом предусматривается заземление металлических конструкций видеощита. Силовые цепи системы питания видеощита защищены от перегрева и короткого замыкания автоматическими выключателями. Для обесточивания силовых цепей питания, идущих от системы бесперебойного питания, в составе видеощита предусмотрена аварийная грибковая кнопка с фиксацией, отключающая систему бесперебойного питания.

ЖК-панели закреплены на каркасе стационарно, доступ к их узлам крепления и регулировки положения ничем не затруднён. Узлы крепления панелей к каркасу обеспечивают плавное смещение каждой панели вверх-вниз и вправо-влево с целью установки необходимых зазоров между панелями с последующей жесткой фиксацией в выбранном положении. Обеспечена ровная плоскость вертикальных сегментов полиэкрана: с помощью специальных монтажных пластин, предусмотренных конструкцией ЖК-панелей для их монтажа в составе полиэкрана, обеспечено точное соединение углов двух или четырех панелей, и, кроме того, обеспечены гарантированные (едва заметные, - толщиной около 0,5 мм) зазоры между панелями, исключающие их взаимное давление друг на друга (если такое давление оказывается, например, когда верхняя панель установлена на нижнюю или когда происходит тепловое расширение корпуса панели, ухудшается качество цветопередачи на границах экранов).

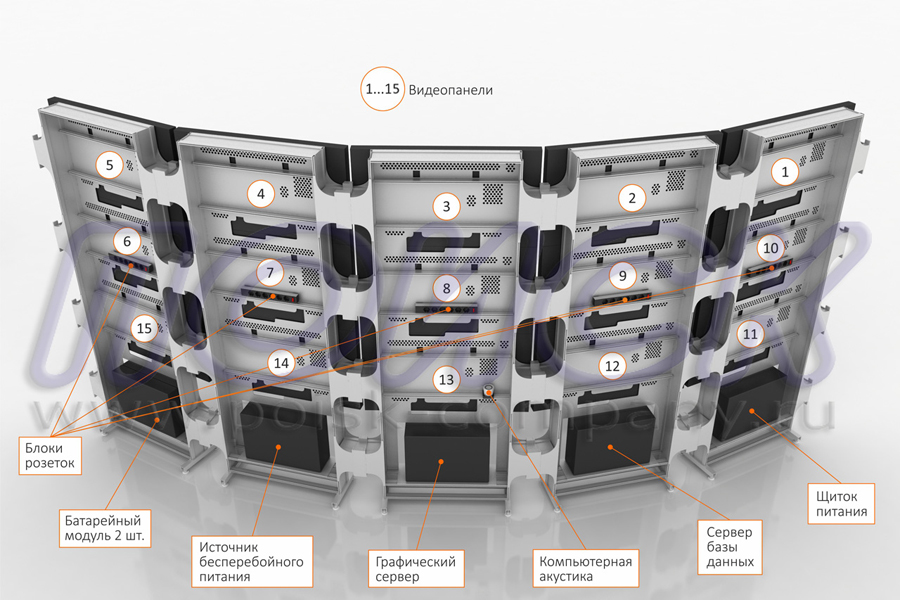

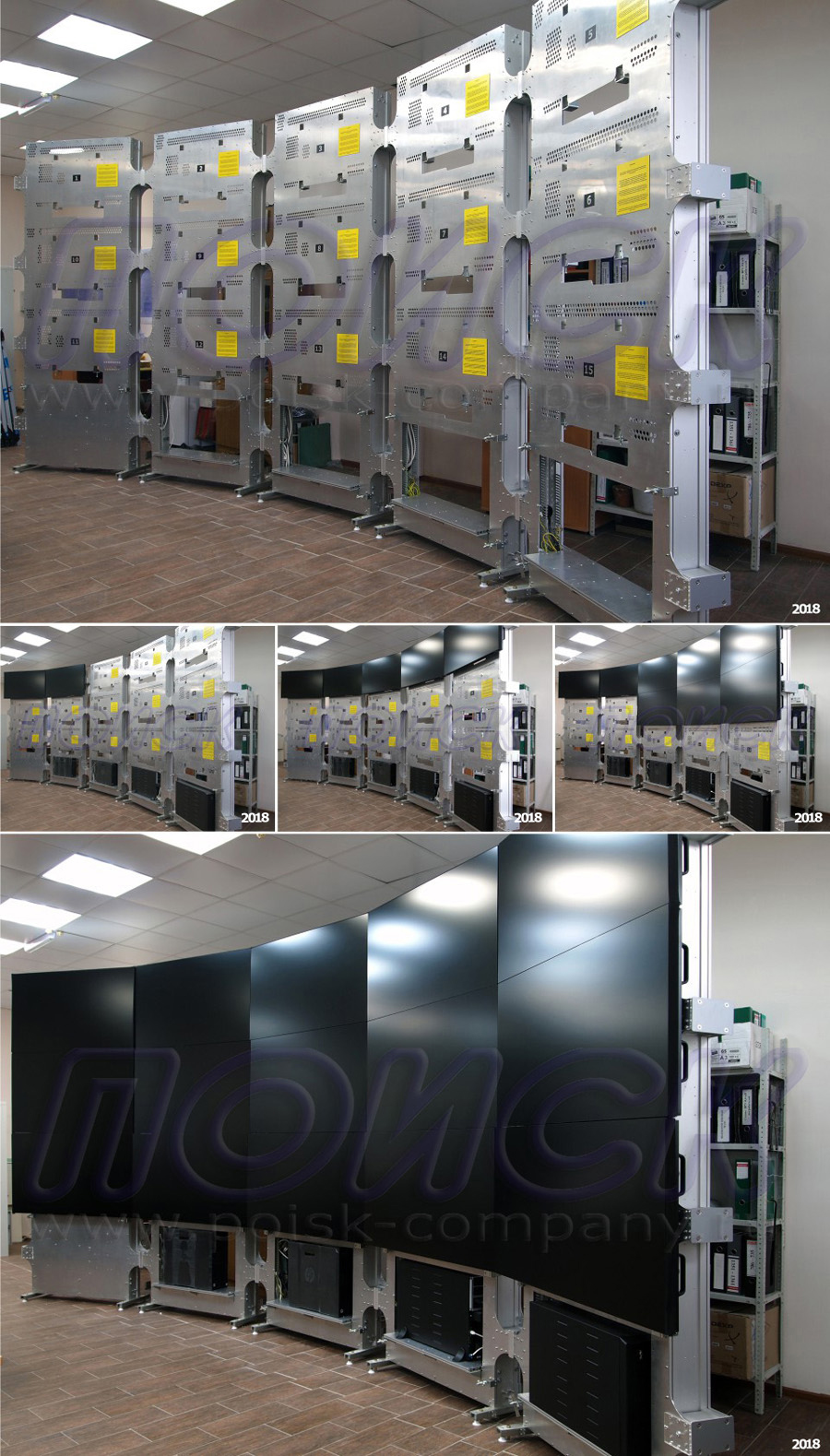

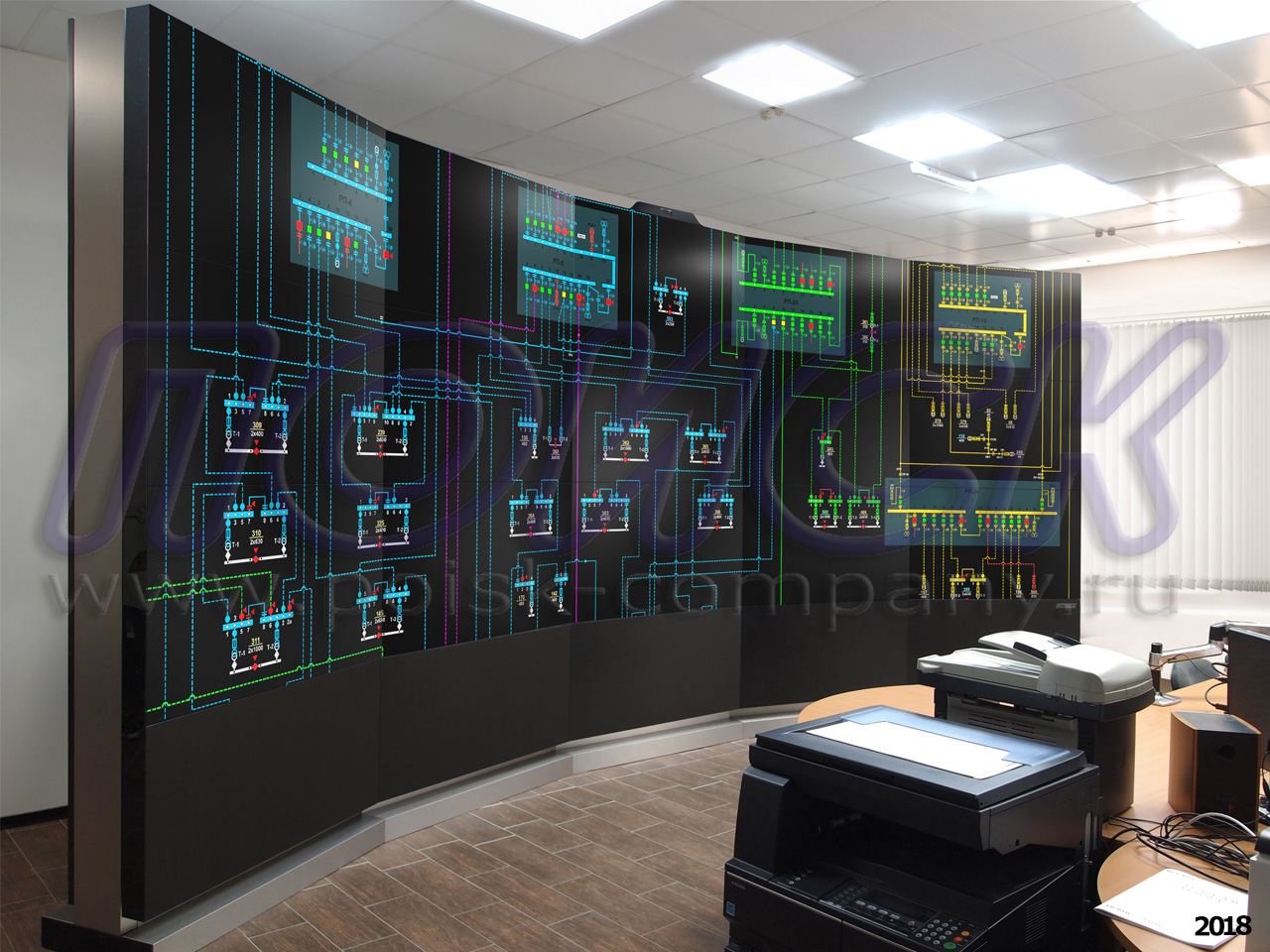

Видеостена выполнена в виде единой гармоничной конструкции, содержащей в себе все, что необходимо: системы управления и питания сосредоточены внутри конструкции видеостены, которая вместе с тем обеспечивает достаточную пассивную вентиляцию, исключающую перегрев ЖК-панелей и встроенного оборудования. В нижней части модулей каркаса располагается следующее оборудование питания и управления щита:

• в первой секции находится щиток питания,
• во второй – сервер БД,
• в третьей – графический сервер и звуковая колонка

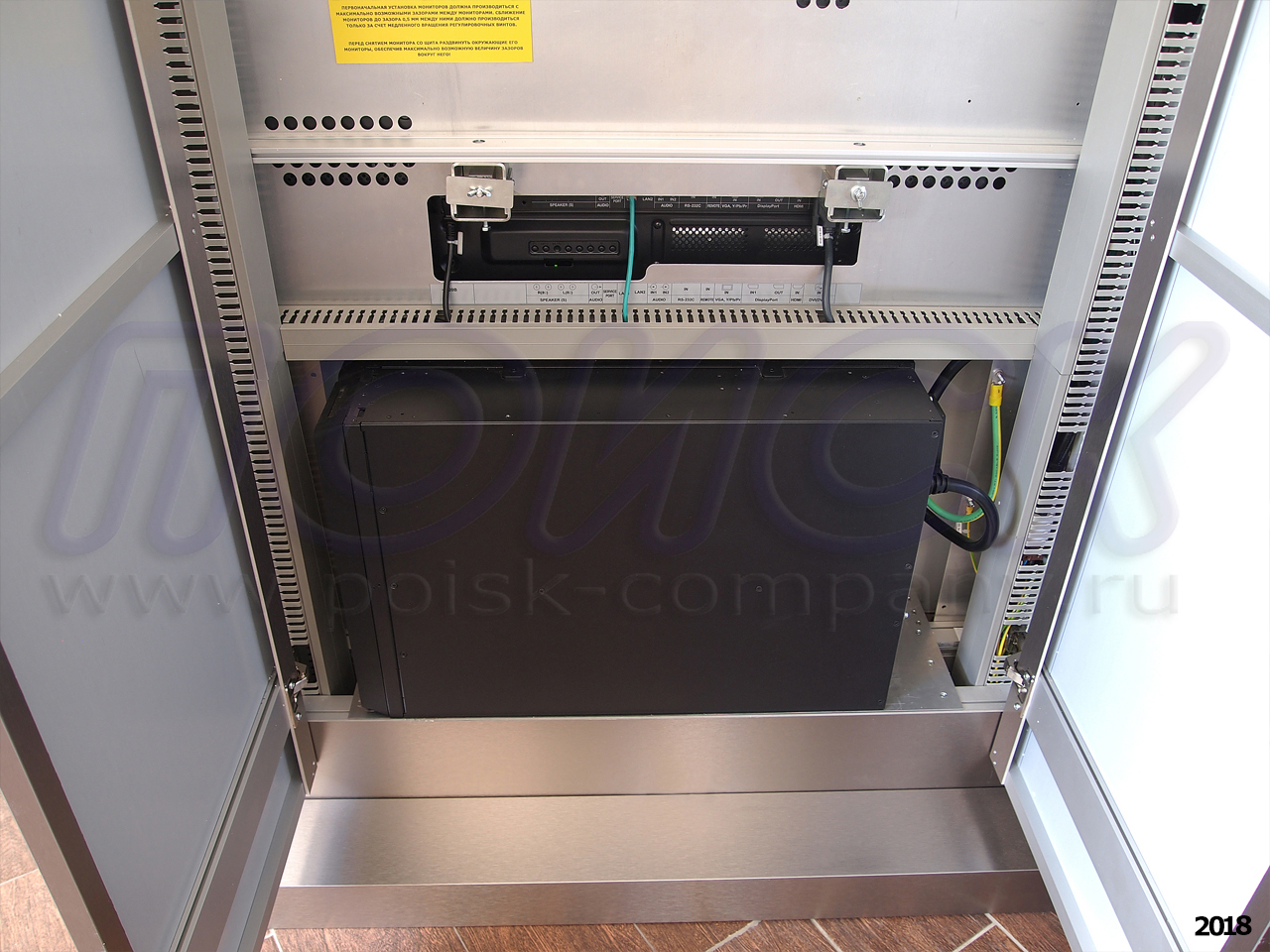

• в четвертой – основной блок системы бесперебойного питания,
• в пятой – две дополнительные батареи системы бесперебойного питания.

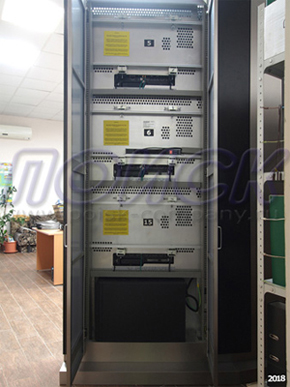

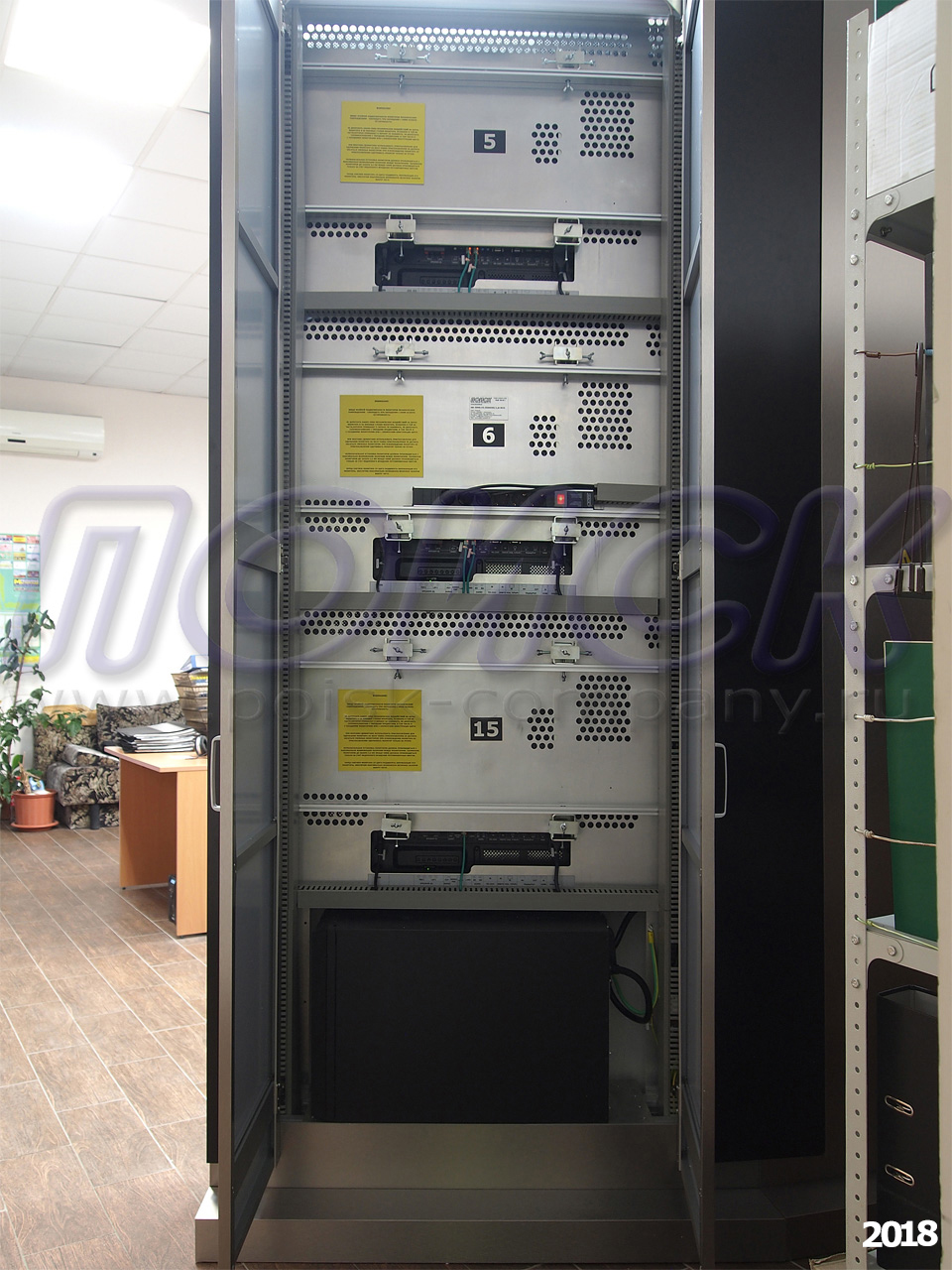

Для установки оборудования в нижних частях 4-х модулей (с 2 по 5) предусмотрены специальные полки. Полка 3-го модуля снабжена органайзером для поддержания 15-ти видеокабелей, выходящих из графического сервера. Щиток питания закрыт прозрачной крышкой, предотвращающей доступ к клеммам питания. Такое решение избавляет от необходимости применения отдельностоящих шкафов или стоек с оборудованием и обеспечивает лаконичный презентабельный внешний вид, соответствующий современным эргономическим требованиям к диспетчерским пунктам.

Видеостена оборудована системой освещения внутреннего пространства – зоны обслуживания видеопанелей и цокольного отсека. В каждом модуле (секции) каркаса имеется светодиодный светильник, освещающий внутреннее пространство видеощита и автоматически включающийся при открывании дверец данной секции.

На верхней поверхности третьей секции закреплены приемо-передатчик беспроводных клавиатуры и мыши и приемопередатчик пульта управления ЖК-панелей.

Видеощит диспетчерский в целом, а также элементы облицовки имеют класс горючести Г1 (слабогорючие).

Для выдачи звуковых оповещений о возникающих событиях графический сервер оснащен акустической колонкой. При возникновении ряда событий ПО ZNZ воспроизводит звуковой файл формата wav. Для каждого типа событий можно выбрать отдельный файл.Заказчик может использовать файлы звуковых оповещений из комплекта поставки ПО ZNZ, а может самостоятельно создать такие файлы и сопоставить их определенным событиям. Акустическая колонка расположена внутри корпуса видеощита, ее мощности достаточно для нормального восприятия информации во всех точках диспетчерского пункта.

Для обеспечения бесперебойной работы системы отображения информации (в соответствии с ТЗ Заказчика - видеостена, управляющий графический сервер, сервер БД, АРМы) в случае отсутствия внешнего питания ~220В в состав оборудования включена система бесперебойного питания, выполненная на основе APC SMART-UPS (On-line система бесперебойного питания высокой плотности мощности с двойным преобразованием энергии и масштабированием по времени работы от аккумуляторов) и обеспечивающая автономную работу видеостены в течение как минимум одного часа при максимальной мощности потребления.

Расчетная максимальная мощность, потребляемая комплексом в целом, составляет 4,1 кВт. Исходя из этого, был выбран ИБП с выходной мощностью 4,5 кВт/5 кВА. При такой нагрузке расчетное время автономной работы комплекса составит 47 минут. Реальная потребляемая мощность при 100%-й яркости видеостены составляет 1850 ВА (cos ϕ = 0,62), а реальное время автономной работы (от батарей) при этом составляет 2,5 часа. Реальная потребляемая мощность при 50%-й яркости видеостены составляет 1500 ВА (cos ϕ = 0,75),а реальное время автономной работы (от батарей) при этом составляет 2 часа 45 минут

Все подходящие к щиту и АРМам кабели (питания и информационные) прокладываются во внешних напольных или настенных лотках (или во внутренних, при их наличии) и за потолком в соответствии с согласованным в процессе выполнения работ по договору планом размещения.

Видеощит работает под управлением программного комплекса ZNZ разработки компании ПОИСК. Свидетельство о государственной регистрации программы для ЭВМ №2017612600 от 01.03.2017 г. Заказчику предоставлен комплект ПО (лицензионная копия) в соответствии с таблицей, представленной в разделе "КОМПЛЕКТ ПОСТАВКИ", с неограниченным сроком действия.

ПО ZNZ состоит в едином реестре российских программ для электронных вычислительных машин и баз данных (№3633). Далее в таблице представлено описание основных функциональных возможностей ПО ZNZ.

На графическом сервере установлена программа ZNZ-ДИУС (диспетчерская информационно-управляющая станция), на рабочих местах диспетчеров – программы ZNZ-ДРС (диспетчерская рабочая станция) и ZNZ-ДНС (диспетчерская наблюдательная станция). В данном случае Заказчик приобрел почти полный комплект ПО ZNZ за исключением Модуля управления матричным активным фризом, ввиду отсутствия последнего в составе видеощита (подробнее о матричном активном фризе, его преимуществах и назначении см. 394. АПРЕЛЬ 2016 г. ДИСПЕТЧЕРСКИЙ ВИДЕОЩИТ ДЛЯ ПАО "ВОЛГОГРАДОБЛЭЛЕКТРО").

ПО ZNZ предлагает средства для быстрого просмотра мнемосхемы, поиска актуального фрагмента, выбора оптимального масштаба для решения той или иной задачи, в частности:

• масштабирование и скроллинг текущей схемы;
• переход от одной мнемосхемы к другой по горячим клавишам;
• быстрый межсхемный переход на одноименный, связанный символ в другой схеме;

• выделение специальных участков схемы с помощью средств навигации для отображения этих участков во весь экран, а также быстрый переход на этот участок схемы в другом слое проекта;
• возврат на один шаг назад для отображения предыдущего вида;
• поиск символов в схеме(ах) по именам или по другим параметрам;
• зрительное выделение фидеров (до границ нормального разреза) или трактов (гальванически связанная цепь) с функционалом удалённо управляющей процедуры (УУП, позволяет диспетчеру, выполняя эту процедуру на своём АРМе, при необходимости, отобразить результат и на видеощите);
• отображение отклонений от нормальной схемы (в т.ч. УУП);
• отображение нормальной схемы (в т.ч. УУП);
• и др.

Для получения необходимой информации и объективного контроля доступны, например, следующие средства:

• журнал переключений (в т.ч. УУП);
• требование квитирования переключений, сигналов аварии и пересечения аналоговыми сигналами граничных уставок (в т.ч. УУП);
• предупреждение о наличии замкнутых заземляющих ножей в линии при попытке "подачи напряжения" на данную линию электропередачи (в т.ч. УУП);
• предупреждение о наличии двойной (встречной) запитки фрагментов сети (в т.ч. УУП);
• запрос на правомерность действия при ручном переключении выключателя (в т.ч. УУП);
• ведение паспортов объектов;

• система всплывающих подсказок (предоставляет диспетчеру необходимую для него краткую информацию в зависимости от типа мнемосимвола: тип, имя, состояние, основные параметры, признак автоматического/ручного управления, информация об уставках (для цифровых индикаторов телеизмерений));
• и др.

Удобство работы с диспетчерским ПО ZNZ на видеостене обеспечивается не только сенсорным пультом управления, но и набором "горячих клавиш" (нажимаемых на клавиатуре графического сервера), предусматривающих быстрое управление ключевыми функциями программы.

ПО ZNZ сопряжено на программном уровне по ОРС-технологии с имевшейся у Заказчика системой телемеханики. Диспетчерское ПО ZNZ с электронной мнемосхемой получает информацию о состоянии объектов сети (около 400 телесигналов/телеизмерений), а также обеспечивает необходимую логическую и математическую обработку и хранение данных. Состояние нетелемеханизированных объектов сети назначаются в ПО ZNZ диспетчером вручную. При необходимости возможна передача из ПО ZNZ команд телеуправления.

Кроме того, также по ОРС-технологии, ПО ZNZ получает информацию о температуре воздуха в помещении и на улице от поставленного в рамках комплекса измерителя температуры. Далее эти данные отображаются на экране видеостены при помощи настраиваемого полупрозрачного виджета.

ПО ZNZ обеспечивает защиту от несанкционированного доступа программно-аппаратными средствами и методами контроля целостности ПО, программно-аппаратными средствами и методами идентификации пользователей, а также обеспечено авторскими правами. Все действия диспетчера протоколируются с указанием даты и времени события, с привязкой к конкретному идентификатору работника. Существует несколько регламентированных уровней доступа пользователей к данным и функциям программы.

В рамках реализации данного проекта компания ПОИСК расширила функциональные возможности ПО ZNZ. В частности, появилась возможность отображения ряда параметров на полупрозрачных виджетах, расположенных поверх мнемосхемы (поверх всех окон приложений, выполняемых на графическом сервере). На этом видеощите на таких виджетах отображаются время, дата, а также температуры на улице и в помещении. При изменении масштаба мнемосхемы, переключении слоев, выводе текстовой информации, а также при выполнении прочих подобных действий на видеощите, виджеты всегда остаются в поле зрения диспетчера, причем, благодаря прозрачности, - не снижая информативности основного изображения.

Размер, цвета, шрифт, степень прозрачности и положение виджета настраиваются. В качестве исходных данных для отображения информации на виджетах могут служить любые данные: как полученные из внешних систем (систем сбора данных, систем АСКУЭ, систем телемеханики), так и сформированные в самом ПО ZNZ.

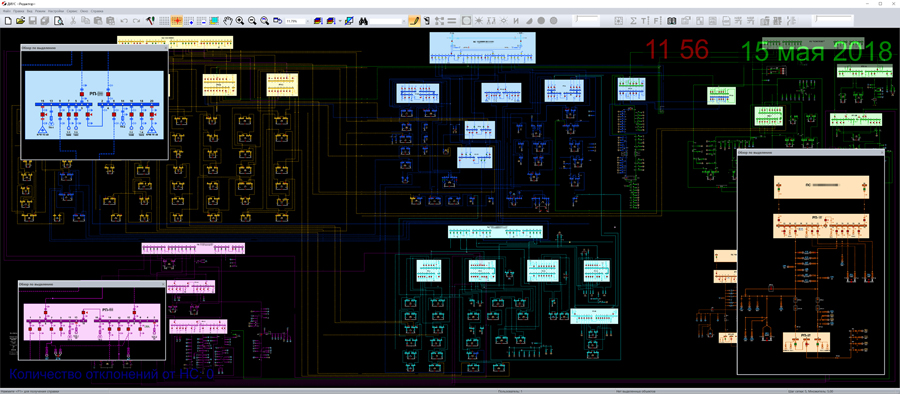

Еще добавилась возможность создания любого количества динамических окон с представлением любого участка мнемосхемы, причем это не просто картинка-скриншот, а "живая" функциональная схема с оперативным отображением состояния сети (состояния коммутационных аппаратов, значения телеизмерений, запитка шин и линий…).

Такие окна располагаются поверх основной мнемосхемы и позволяют, например, отобразить в крупном масштабе на экране видеостены два (и более) участка мнемосхемы, расположенных далеко друг от друга (если работать только с одним представлением, тогда для отображения этих участков в таком масштабе понадобилось бы скроллирование мнемосхемы, а указанные участки были бы доступны оператору в таком масштабе только по очереди). В каждом из таких окон оператор может работать так же, как и с основным представлением мнемосхемы (т.е. скроллировать, масштабировать, коммутировать…).

Электронная мнемосхема представляет собой графическую и электрическую модель электрических сетей 6/10 кВ, являющихся объектом обслуживания, наблюдения и управления Заказчика. Модель имитирует работу сети и отображает ее состояние. В частности, при изменении состояний коммутационных аппаратов изменяется их цвет и/или вид, при этом автоматически просчитывается и отображается цветом запитка линий и шин, анализируется состояние заземляющих ножей, наличие встречной запитки линий и т.д. Полный функционал электронной мнемосхемы соответствует представленному выше описанию ПО ZNZ.

Мнемосхема представлена на видеощите в виде двух связанных между собой слоев-схем: подробной ("принципиальной") схемы и менее подробной, но более наглядной (структурной) схемы. Символика подробной схемы приближена к традиционной для классических диспетчерских щитов, а символика структурной схемы более образная и мнемоническая. Структурная мнемосхема полностью умещается в читабельном масштабе на видеостене, а подробная – для восприятия всех деталей с рабочего места диспетчера – требует увеличения масштаба и, соответственно, частично выходит за границы экрана видеостены. Отображение запитанных шин и линий, а также состояний КА в обоих представлениях происходит синхронно и взаимно однозначно.

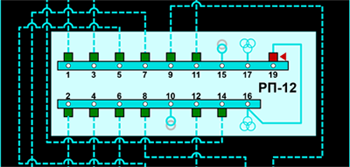

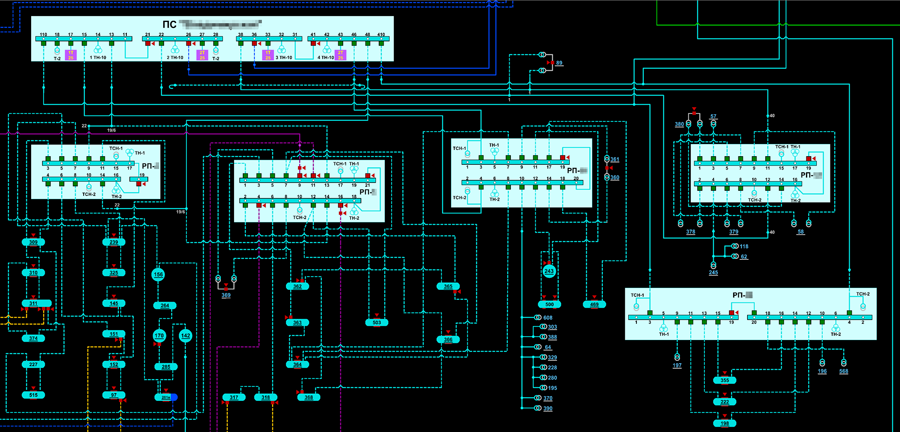

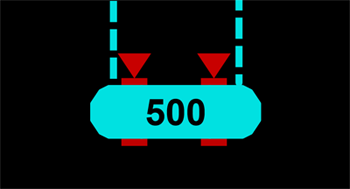

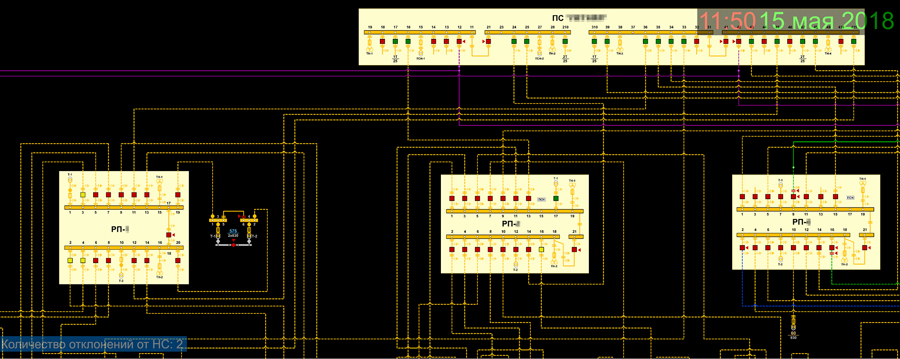

Структурное представление содержит упрощенное изображение объектов сети и служит для оценки состояния сети в целом. Особенностью структурного представления является отображение всей мнемосхемы сети, целиком вписанной в рабочую зону видеостены,в достаточно крупном масштабе, при котором все детали изображения видны (различимы) диспетчеру, находящемуся за рабочим столом на расстоянии около 4 м от экрана видеостены.

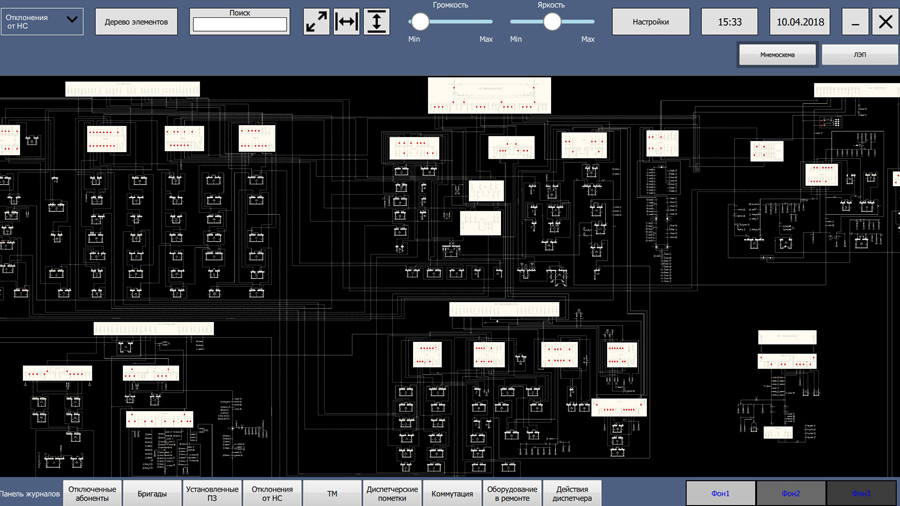

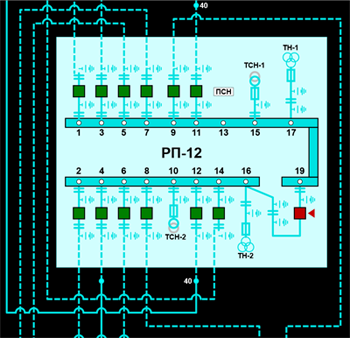

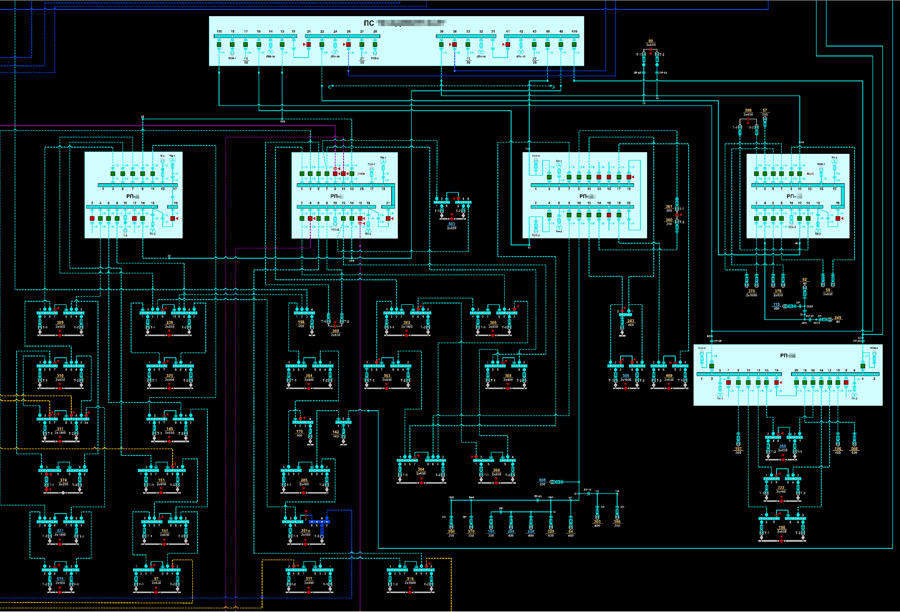

Подробное представление содержит полное изображение объектов сети в соответствии с выданными исходными данными и служит для непосредственного проведения операций коммутации, установки диспетчерских пометок, наблюдения за состоянием КА (как связанных с системой телемеханики, так и нетелемеханизированных). Особенностью подробного представления является отображение мнемосхемы сети таким образом, что на видеостене отображается, как правило, более-менее крупный фрагмент сети, но не вся сеть в целом. Отображение всей сети также возможно, но в этом случае не гарантируется наблюдаемость (различимость) всех надписей и/или символов электрического оборудования.

Мнемосхема содержит 1 ПС (только уровень 6/10 кВ), 30 РП и 450 ТП (185 раскрытых, 265 нераскрытых). Показательно, что структурная мнемосхема выполнена из 7250 мнемосимволов (линии, шины, коммутационные аппараты, трансформаторы, надписи…), для отображения которых понадобилось около 10 тысяч графических примитивов (линия, квадрат, прямоугольник, круг…).

А принципиальная мнемосхема выполнена из 17260 мнемосимволов, для отображения которых понадобилось около 48 тысяч графических примитивов. В структурной схеме отображены и доступны для коммутации 542 коммутационных аппарата, а в подробной – 4368 коммутационных аппаратов. Т.е. принципиальная схема содержит больше мнемосимволов и нарисованы они более подробно.

Основную разницу в площади изображения, занимаемой мнемосхемой в структурном и подробном представлениях, вносят раскрытые схемы ТП, т.к. в подробном представлении отображаются такие элементы ТП как: все ячейки 6/10 кВ с входящим в них оборудованием и их номерами, шины 0,4 кВ, вводные и секционные аппараты. Именно этот факт не позволяет использовать на видеостене только одно представление (подробное) при условии отображения полной мнемосхемы в читаемом масштабе.

Компоновка мнемосхемы (относительное расположение энергообъектов между собой) в одном из представлений максимально соответствует компоновке в другом. Вся мнемосхема скомпонована таким образом, чтобы наиболее полно вписаться в формат видеостены 9600:3240, что позволяет получить наилучший возможный масштаб наблюдения, когда мнемосхема целиком умещается на экране видеостены.

Помимо, собственно, разработки и создания двух различных представлений электронной мнемосхемы специалистами компании ПОИСК был выполнен ряд действий, необходимых для ее полноценного функционирования.

В частности: в целях ведения электронного журнала переключений, журнала отклонений от нормальной схемы и работы прочих модулей и функций ПО ZNZ всем мнемосимволам коммутационных аппаратов мнемосхемы присвоены уникальные имена в соответствии с предоставленной Заказчиком информацией; для работы системы Разграничения прав пользователя созданы несколько учетных записей с различными правами; для работы системы регистрации отклонений от нормальной схемы создана копия электронной мнемосхемы, приведенная в "нормальное состояние" по данным, полученным от Заказчика, и зафиксирована как "нормальная"; для функционирования системы Паспортизации объектов сети, на основе данных, полученных от Заказчика, созданы десять типов (форм) паспортов (заполнение форм паспортов информацией о конкретном оборудовании, а также создание новых или изменение существующих форм паспортов выполняется силами Заказчика в период эксплуатации Системы отображения информации); для функционирования модуля ПО ZNZ "Отчеты по абонентам" ряду элементов мнемосхемы назначены соответствующие свойства (указаны точки привязки потребителей к элементам сети) (дальнейшее заполнение/конфигурирование Модуля выполняется силами Заказчика в период эксплуатации Системы отображения информации); и т.д.

Представленная система открыта для расширения функциональных возможностей. Во-первых, Заказчик может самостоятельно развивать мнемосхему и сопутствующую базу данных с подробной информацией об объектах сети, создавать в ПО ZNZ комплексные многослойные проекты с визуализацией различных уровней сети, увеличивать количество удаленных сетевых рабочих мест и т.д., а, во-вторых, лежащие в основе системы графический сервер и сервер БД открыты для установки на них прочих информационных систем Заказчика (таких как системы видеонаблюдения и видеоконференцсвязи, системы наблюдения за транспортом, системы регистрации диспетчерских переговоров, системы телемеханики, АСКУЭ…).

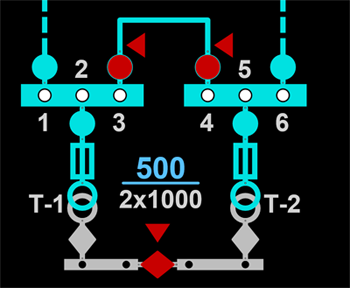

В данном проекте реализовано довольно необычное цветовое выделение различных участков сети. Наиболее известны два подхода: 1) разными цветами отображаются фрагменты сети с различным номиналом напряжения или 2) чередованием, например, семи цветов отображаются смежные или близко расположенных друг к другу фидеры (поэтому каждый фидер всегда имеет цвет, отличающийся от цветов соседних фидеров). Здесь же - для шести имеющихся в сети центров питания (ПС) определен свой цвет (синий, голубой, фиолетовый, зеленый, желтый, коричневый), и все фидеры, отходящие от соответствующего центра питания, имеют такой же цвет.Помимо этого все фрагменты сети номиналом напряжения 0,4 кВ отображены седьмым (серым) цветом.

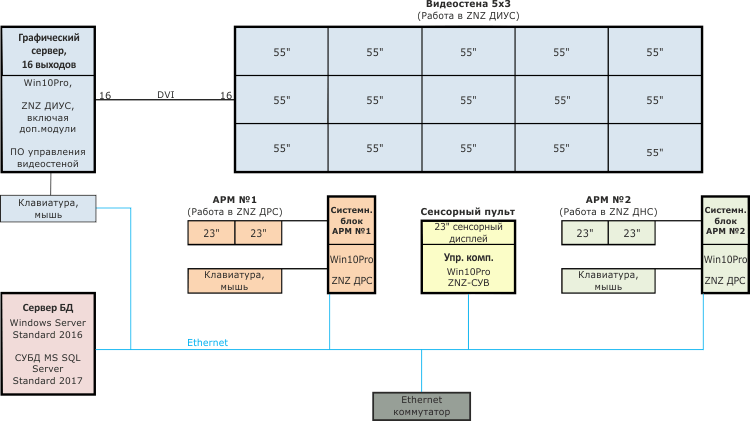

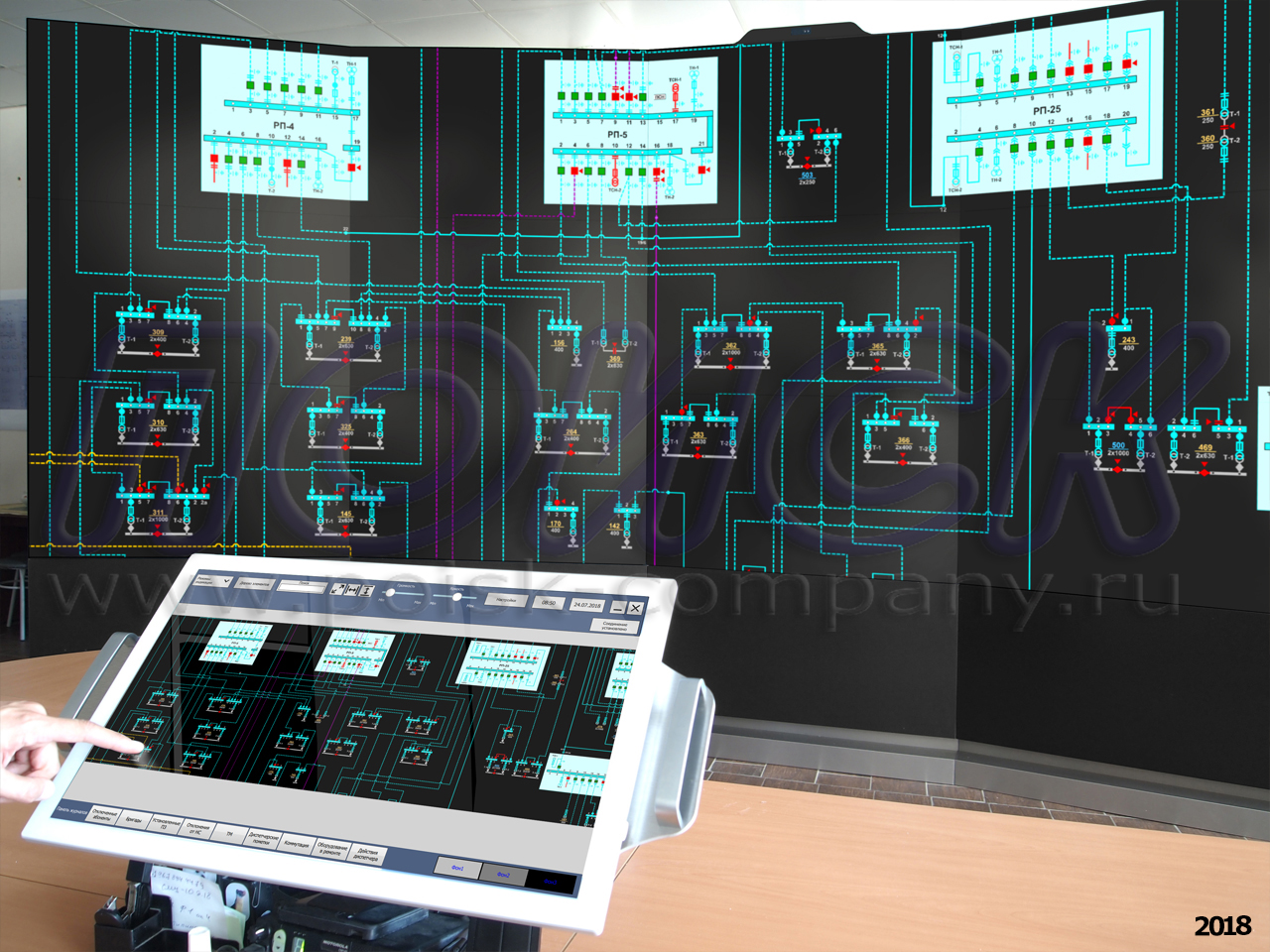

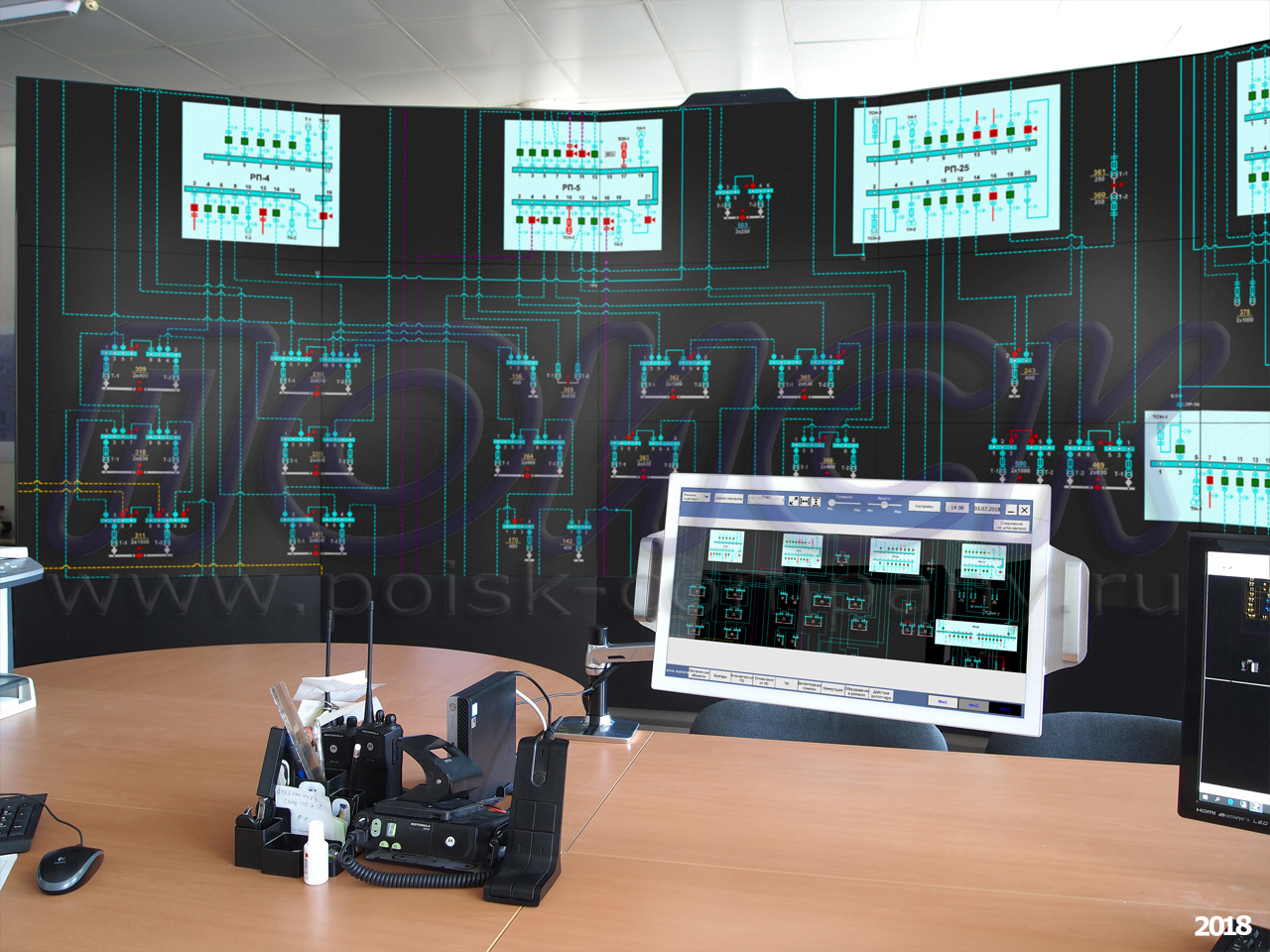

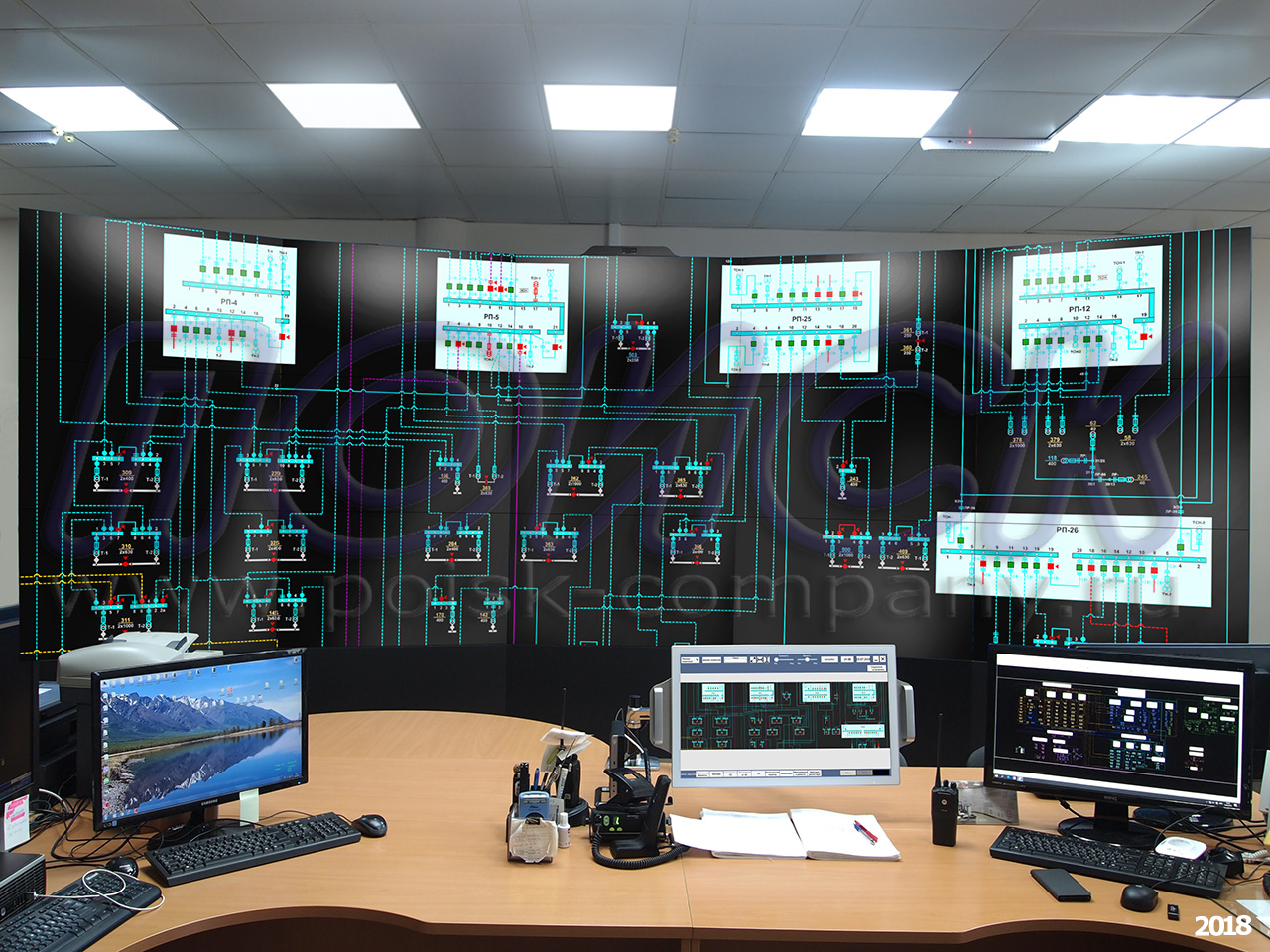

Помимо нескольких традиционных автоматизированных рабочих мест, выполненных на основе обычного ПК с клавиатурой и мышью, видеощит оснащен сенсорным пультом управления. Это инструмент, рассчитанный на совместное использование несколькими операторами и предназначенный, прежде всего, для удобного и оперативного управления изображением на видеостене. Дело в том, что работать с 15-экранной видеостеной с помощью мыши/клавиатуры не очень удобно, а с помощью сенсорного пульта,напротив, - одно удовольствие.

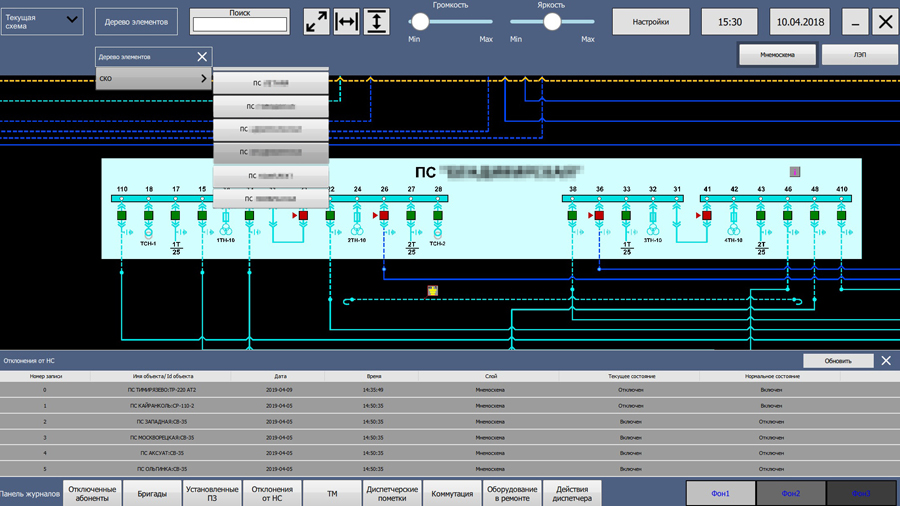

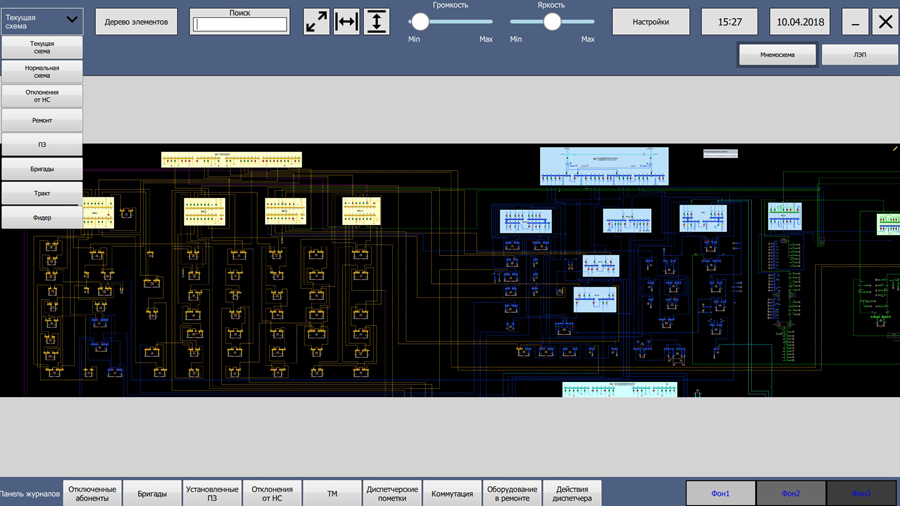

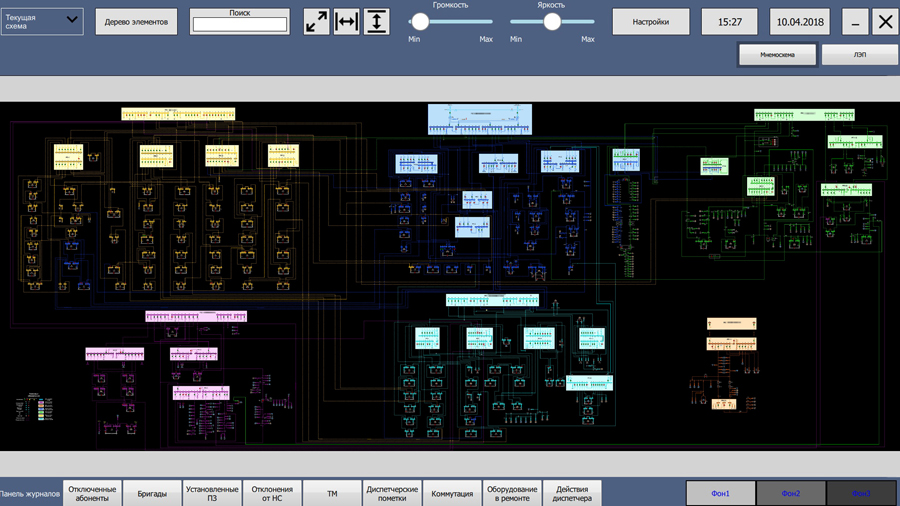

Сенсорный пульт управления построен на основе компьютера с 24"-сенсорным экраном, работающим под управлением ОС Windows. Сенсорный пульт тесно интегрирован с диспетчерским ПО ZNZ. Его функциональные возможности обеспечиваются установленным на нем клиентским ПО ZNZ-СУВ (сенсорное управление видеощитом), которое позволяет управлять как функциями отображения мнемосхемы на видеощите, так и специфическими функциями ПО ZNZ. На этом устройстве можно привычными для смартфонов движениями управлять экраном видеостены (перемещать мнемосхему, изменять ее масштаб), а также, нажимая на экранные кнопки, выполнять ряд команд (умещать всю мнемосхему на экран, переключать слои мнемосхемы, осуществлять контекстный поиск объектов мнемосхемы, открывать журнал переключений, списки отключенных абонентов, список отклонений от нормальной схемы, изменять яркость свечения экранов, цвет фона мнемосхемы и т.д.).

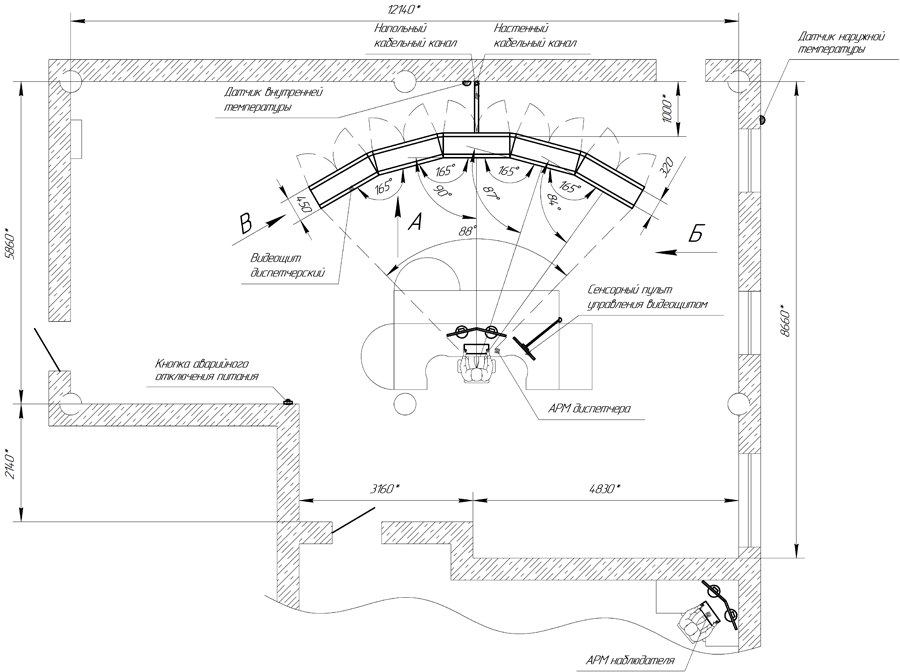

Благодаря поворотному кронштейну, на котором размещен сенсорный пульт, он попеременно доступен для двух диспетчерских рабочих мест (каждый диспетчер может пододвинуть его к себе для работы), а также для остальных специалистов с передней стороны диспетчерского стола.

Кроме того, имеется возможность оснащения видеощита мобильным пультом управления, выполненным на основе планшетного компьютера, работающего под управлением ОС Windows или ОС Android.

Такая структура комплекса обеспечивает наиболее удобный и информационно насыщенный режим работы диспетчерского пункта: большую часть времени каждый из операторов работает на своем АРМ (имея доступ ко всем графическим слоям и базам данных электронной мнемосхемы, просматривая их в любой последовательности, масштабе, выборке и представлении), на видеостене в это время, обычно, отображается вся мнемосхема сети, видна ее структура и общее состояние, а при необходимости с помощи функционала удаленно-управляемых процедур (УУП) и сенсорного пульта управления любой из диспетчеров оперативно отображает на видеостене важную информацию для всеобщего обозрения.

Следует отметить, что установленное на графическом сервере ПО ZNZ-ДИУС в любой момент времени обеспечивает полный функционал,позволяющий при необходимости работать вообще без АРМ.

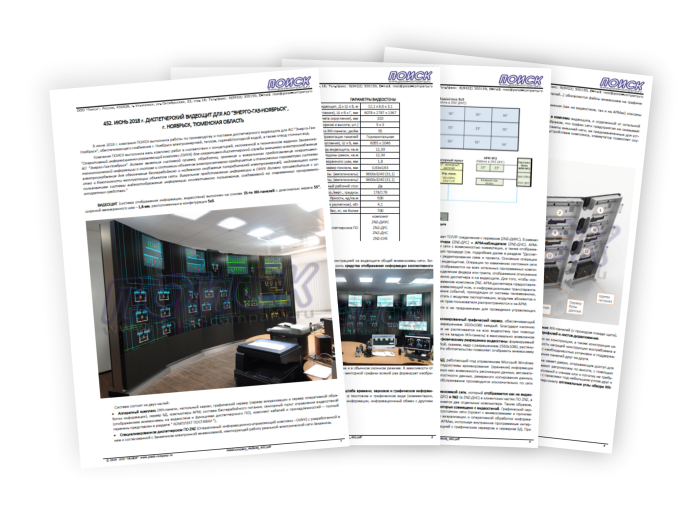

Видеощит укомплектован индивидуальным альбомом документации, разработанным в процессе его производства. В нем отражены все технические решения, выполненные в этом видеощите. В составе альбома представлены следующие разделы и документы.

Том 1. Проектная документация: пояснительная записка с описанием основных технических решений, спецификация системы (комплекса), сборочный чертеж, спецификации на подсистемы и компоненты (на систему бесперебойного питания, систему управления видеощитом, графический сервер, сервер БД, АРМ-диспетчера, АРМ-наблюдателя, систему внутреннего освещения,сенсорный пульт, щиток питания, комплект запасных частей и принадлежностей), план размещения оборудования (С1), схема соединения внешних проводок (С2), схема электрическая структурная (Э1), схема электрическая принципиальная (Э3), перечень элементов (ПЭ3), электронная мнемосхема (Д3), схема монтажа электро-оборудования (Д8), описание технических характеристик покупных компонентов.

Том 2. Эксплуатационная документация: руководство по эксплуатации системы (комплекса), электромонтажный чертеж, таблица соединений, инструкция по работе с ПО ZNZ, инструкция по установке и демонтажу безрамочных ЖК-панелей для видеостен, руководства по эксплуатации покупных компонентов, гарантийные условия.

Том 3. Паспорт.

Вся документация выполнена в соответствии с правилами ЕСКД и применимыми нормами законодательства. Общий объем документации (3 тома) содержит около 250 страниц.

Электронная копия альбома документации, а также дистрибутивы всего поставляемого ПО предоставлены Заказчику на электронном носителе информации.

СРОК СЛУЖБЫ комплекса Видеощит – 10 лет. Система рассчитана на непрерывную круглосуточную работу (при условии соблюдения требований, изложенных в инструкциях по эксплуатации и альбоме документации), имеет возможность расширения, в т.ч. увеличения размеров.

Благодаря применению высококачественных комплектующих система имеет высокую надежность, возможность работы без обслуживания в течение длительного времени. Благодаря распределенной структуре система имеет возможность ремонта некоторых отдельных элементов без отключения системы и с сохранением функционала на период ремонта.
