489. НОЯБРЬ 2019 г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ЗАВОЛЖСКОГО ПО
ФИЛИАЛА ПАО «МРСК ВОЛГИ» - «САРАТОВСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ», г. ЕРШОВ, САРАТОВСКАЯ ОБЛ.

Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку (выполнила полный цикл работ) активного диспетчерского щита для Заволжского ПО ПАО «МРСК Волги» - «Саратовские Распределительные сети», г. Ершов, Саратовская обл.

На щите отображается мнемосхема сети электроснабжения ПС 500/220/110/35/10/6кВ Заволжского ПО.

Общий размер щита – 2,9х9,5 м. В крайнюю секцию щита встроены две ЖК-панели 55". Экраны ЖК-панелей находятся в одной плоскости с панелью наборного поля щита (заподлицо). Щит установлен в плане помещения на расстоянии от стены, расположен по ломаной линии, глубина щита – 320 мм; для обслуживания встроенной в щит системы управления за щитом организован технологический коридор шириной от 800 до 1350 мм. Тыльная сторона мнемощита имеет двери, открывающие доступ к встроенной в щит системе управления, для ее обслуживания.

Все нерабочие поверхности щита имеют качественную облицовку, выполненную в стиле хай-тек из негорючих алюминиевых композитных панелей. Таким же образом выполнены задние двери щита.

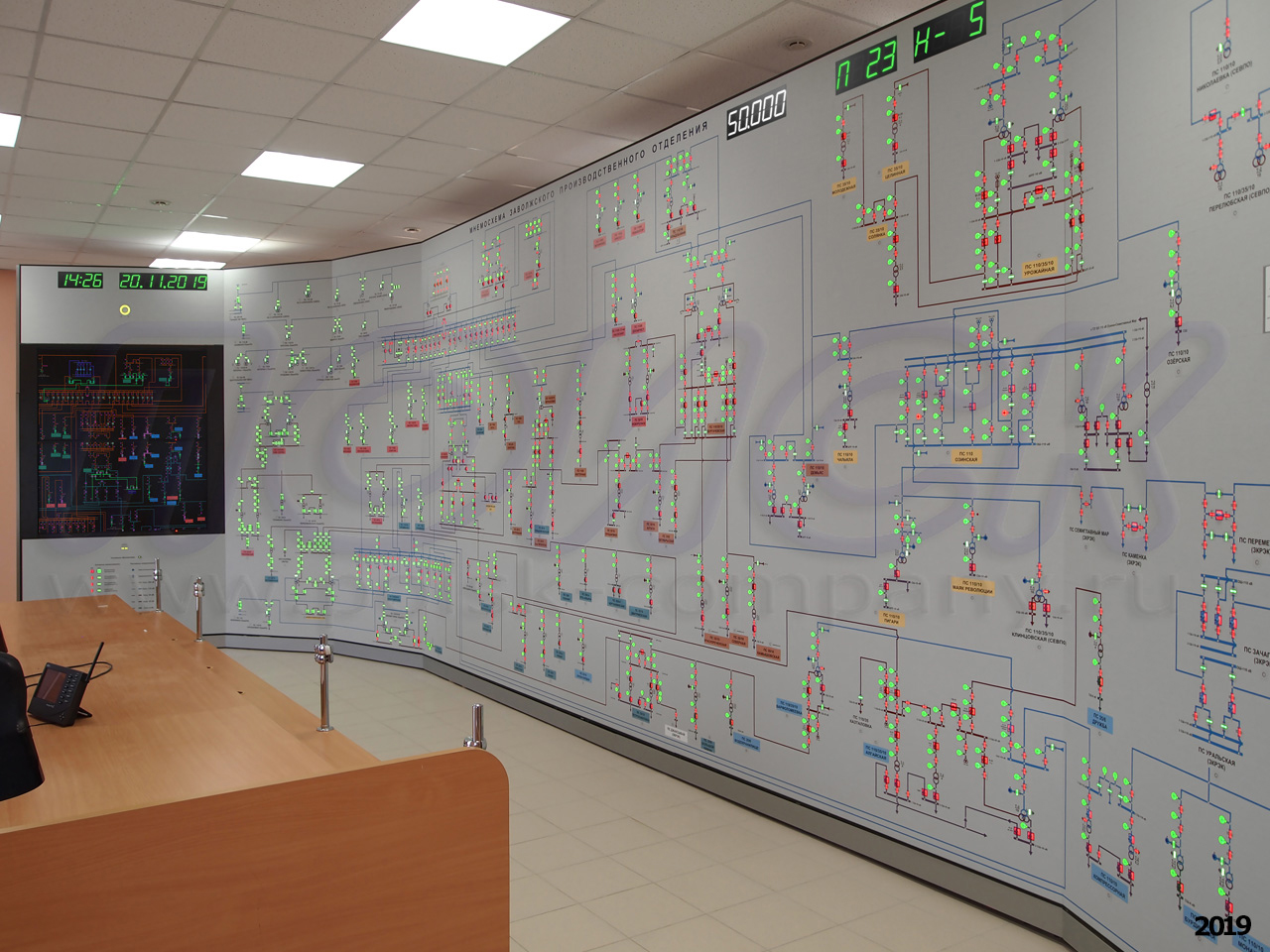

Диспетчерский щит для Заволжского ПО филиала ПАО МРСК Волги

Внутреннее пространство диспетчерского щита (зона обслуживания системы управления) оснащено системой подсветки, выполненной из светодиодных линеек и автоматически включающейся в любой секции щита при открывании ее двери. Каркас щита имеет секционную конструкцию и выполнен из высококачественных анодированных алюминиевых профилей, соединенных между собой быстродействующими замками.

Щит выполнен по мозаичной технологии ПОИСК-ЩИТ-М с размером плитки (ячейки) 25х25 мм. Пластмасса, из которой выполнено наборное поле и мнемосимволы щита, устойчива к выцветанию и не поддерживает горение (самозатухающий пластик). Цвет мнемосимволов – различный, цвет наборного поля – светло-серый RAL7035. Для достижения ярких сочных цветов и устойчивости мнемосхемы к истиранию и выцветанию изображение наносится на ячейки наборного поля в несколько слоев методом высокоточной полноцветной печати, с разрешением 1440х1200 dpi, красками с ультрафиолетовым отверждением поверх наносимого заранее специализированного слоя-основы. Срок службы – не менее 30 лет. Изображение устойчиво к влаге.

Ячейки с пассивными мнемосимволами (включая линии и шины) снабжены магнитом для закрепления на их поверхности переносных мнемосимволов (плакатов, значков).

Мнемосхема щита плоская: все пассивные и активные мнемосимволы установлены заподлицо с фоновыми ячейками наборного поля щита. При этом для установки индикаторов, а также пульта переключения режимов индикации щита, не требуется создания отверстий в основе щита, т.к. все эти приборы имеют глубину 10 мм, - такую же, как у пассивных/активных мнемосимволов и фоновых ячеек. Таким образом, любые элементы мнемосхемы при необходимости могут быть перемещены с шагом 25 мм в любое другое место щита.

Активные мнемосимволы выполняются методом печати непрозрачного (непросвечиваемого) фона (соответствующего по цвету и фактуре обычным фоновым ячейкам наборного поля) поверх полупрозрачного корпуса мнемосимвола (подсвечиваемая зона остается неокрашенной). Благодаря такой технологии возможно создание мнемосимволов с любым внешним видом и любой символикой. Т.е. светящаяся зона активного мнемосимвола может иметь любую форму (круг, квадрат, прямоугольник, треугольник, стрелка, любая фигура под заказ) с равномерной светодиодной подсветкой. Зона свечения в зависимости от типа коммутационного аппарата занимает либо всю лицевую поверхность ячейки размером 25х25 мм, либо ее часть.

Диспетчерский щит для Заволжского ПО филиала ПАО МРСК Волги

На почти 28 кв.м. щита размещена мнемосхема, состоящая из 74 ПС.

Щит – активный: коммутационные аппараты показаны мнемосимволами, оснащенными светодиодной индикацией и управляются от сервера щита. Часть из них управляется диспетчером вручную из диспетчерского ПО ZNZ, а часть – автоматически от системы телемеханики (через ПО ZNZ). Диспетчерское ПО ZNZ сопряжено с имеющейся у Заказчика системой телемеханики по протоколу МЭК 870-5-104. Всего щит содержит около 2000 коммутационных аппаратов.

В верхней части наборного поля щита расположены числовые приборы/индикаторы, с высотой символов 95 мм, отображающие время, дату, температуру в помещении и на улице, а также частоту сети. В совокупности с GPS-корректором времени часы и индикатор даты показывают высокоточное астрономическое время и дату. При необходимости, корректировка времени может производиться вручную при помощи пульта дистанционного управления.

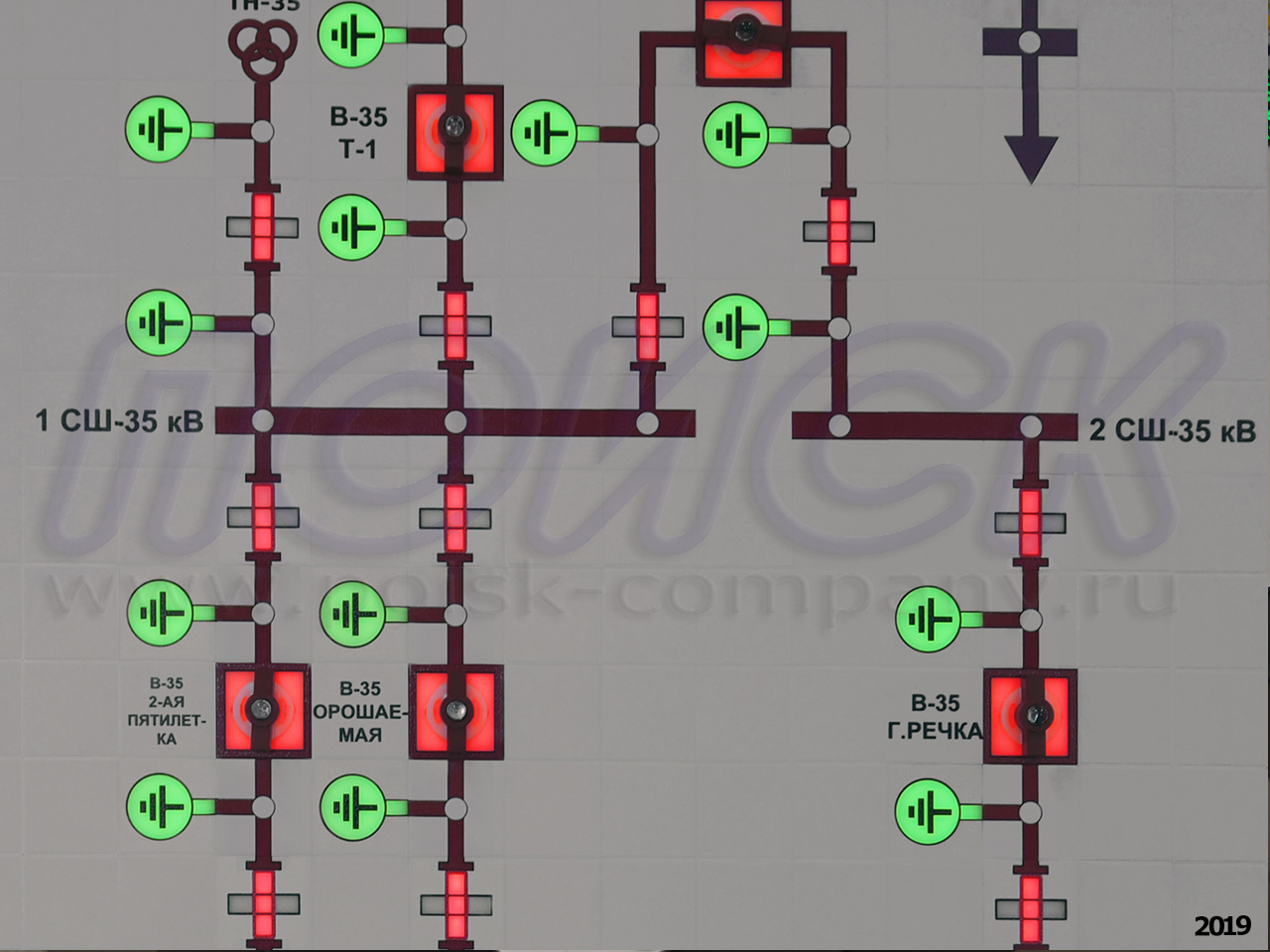

Для отображения выключателей используются мнемосимволы с поворотным указателем и двухцветным светодиодом, для отображения разъединителей/выключателей нагрузки/заземляющих ножей - двухцветные мнемосимволы. Их питание и управление осуществляется при помощи контроллеров серии kz производства компании ПОИСК. Управление контроллерами осуществляется от двух дублированных серверов управления щитом, на которые установлен комплект программного обеспечения ZNZ-ДИУС (Диспетчерская информационно-управляющая станция, серверная часть), включая дополнительные модули:
- Разграничение прав пользователей,
- Журнал событий,
- Регистрация отклонений от нормальной схемы,
- Отчеты по абонентам,
- модуль Приема данных по протоколу МЭК 870-5-104 или OPC-клиент (ПО для сопряжения щита с системой ТМ)),
а также непосредственно управляющий контроллерами драйвер PDMT.

Организовано три АРМ (предоставлены Заказчиком), на которых установлены клиентские версии ПО ZNZ (ПО ZNZ-ДРС и ПО ZNZ-ДНС).

На первом и втором АРМ, где установлено ПО ZNZ-ДРС (Диспетчерская рабочая станция), диспетчер может наблюдать за текущим состоянием электронной мнемосхемы, просматривать журналы событий, вручную отображать состояния нетелемеханизированных объектов сети, квитировать сигналы, производить переключения и т.д. На третьем АРМ установлено ПО ZNZ-ДНС (Диспетчерская наблюдательная станция), позволяющее в рамках локальной сети предприятия просматривать текущее состояние электронной мнемосхемы (без возможности управления).

В ПО ZNZ диспетчеры работают с электронной мнемосхемой-копией щита, имитирующей работу сети, позволяющей производить коммутации, получающей данные от системы телемеханики и т.д. При необходимости ПО ZNZ способно обеспечить полноценный режим работы диспетчерской службы с электронной мнемосхемой вообще без щита (именно так работают диспетчерские видеощиты (видеостены) производства компании ПОИСК).

Разработка и согласование с Заказчиком электронной мнемосхемы-копии щита (в полной привязке к будущему щиту) перед запуском щита в производство составили существенную часть работ. В рамках этих работ было не только создано изображение мнемосхемы, как таковое, но и выбраны и согласованы символика мнемосхемы, цвета пассивных и активных элементов мнемосхемы, цвета и режимы свечения активных мнемосимволов, компоновка мнемосхемы и многое другое. В частности: в целях ведения электронного журнала переключений, журнала отклонений от нормальной схемы и работы прочих модулей и функций ПО ZNZ всем мнемосимволам коммутационных аппаратов мнемосхемы присвоены уникальные имена в соответствии с предоставленной Заказчиком информацией; для работы системы Разграничения прав пользователей созданы несколько учетных записей с различными правами; для работы системы регистрации отклонений от нормальной схемы создана копия электронной мнемосхемы, приведенная в «нормальное состояние» по данным, полученным от Заказчика, и зафиксирована как "нормальная" и т.д.

Система питания щита состоит из двух пар дублированных преобразователей питания ~220/=24В суммарной мощностью 960 Вт с автоматическим "горячим" вводом резерва. Для питания щита используются малошумные безвентиляторные преобразователи, размещенные в двух отдельных закрытых металлических шкафах. В щите отсутствуют опасные для жизни напряжения, что значительно облегчает его обслуживание.

Для надежной работы всего комплекса (включая щит, сервера управления щитом, компьютеры АРМ) в его составе предусмотрена система бесперебойного питания, обеспечивающая автономную работу комплекса в течение часа.

Система бесперебойного питания и два дублированных сервера управления щитом расположены в отдельном напольном 19”-ом шкафу.

После установки диспетчерского щита специалисты компании ПОИСК провели сопряжение щита с системой телемеханики на программном уровне по протоколу МЭК 870-5-104.



СОСТАВ РАБОТ

Разработка индивидуального проекта yes
Проектирование конструкции щита yes
Разработка плана размещения щита в диспетчерском пункте yes
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) yes
Производство компонентов щита
каркас Напольный, установленный по ломаной линии, обслуживаемый сзади
наборное поле панели в сборе
комплект мнемосимволов yes
система питания yes
система управления yes
декоративное обрамление наборного поля yes
облицовка нерабочих поверхностей yes
заголовок no
Нанесение согласованной мнемосхемы на наборное поле yes
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита yes
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение yes
Сопряжение с системой телемеханики на программном уровне yes
Поставка запаса мнемосимволов (% от числа смонтированных на щите) 30% активных мнемосимволов 30% пассивных мнемосимволов
2% фоновых ячеек



КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Основа напольного диспетчерского активного мозаичного щита ПОИСК-ЩИТ-М с мнемосхемой размером 2,9х9,5 м, включая разработку проекта, изготовление и комплектацию щита (каркас, наборное поле, комплект пассивных мнемосимволов (включая 30%-ный запас пассивных мнемосимволов и 2%-ый запас фоновых ячеек от числа смонтированных на щите), облицовка нерабочих поверхностей), нанесение мнемосхемы, тара/упаковка компл. 1
LCD-панель NEC MultiSync® (55",1920х1080, 24/7, 2хDP, 1хHDMI, 1хDVI, с кабелем HDMI-HDMI, 15 м) шт. 2
Мнемосимвол М-РВ-З-2ц, М-РВ-Р-2ц, М-ОД-З-2ц, М-ОД-Р-2ц, М-ОДКЗ-Р-2ц, М-ОДКЗ-Р-2ц, М-ЗОН-З-2ц, М-ЗОН-Р-2ц (ячейка активная многозонная 25х25 мм с двухцветной светодиодной индикацией) шт. 1 287
Мнемосимвол М-ЗН-2ц (ячейка активная однозонная 25х25 мм с двухцветной светодиодной индикацией) шт. 819
Мнемосимвол М-ВПЭ-2ц1 (ячейка активная многозонная 25х25 мм с двухцветной светодиодной индикацией и поворотным выключателем) шт. 390
Мнемосимвол М-СС2 (ячейка активная однозонная 25х25 мм с одноцветной светодиодной индикацией) шт. 143
Часы Ин4Р95М, высота символов 95 мм, семисегментные, [88:88] (ЧЧ:ММ), автономные (сохранение хода), коррекция от ПК, пульт ДУ, выход для управления индикатором даты шт. 1
Индикатор даты Ин8Р95М, высота символов 95 мм, семисегментный, [88:88:8888] (ДД:ММ:ГГГГ) шт. 1
Индикатор частоты Ин5.95М, высота символов 95 мм, семисегментный, [88888], в комплекте измеритель ИЧС5.14 и табло Ин5.95 шт. 1
Индикатор температуры Ин4.95М, высота символов 95 мм, семисегментный, [8888], в комплекте измеритель ТРМ-200 и два табло Ин4.95М (индикаторы температуры) шт. 1
KZ77М - контроллер, 128 входов/выходов шт. 46
КZ05X+P32 - контроллер с терминальной платой, 32 выхода по 250 мА, встроенная диагностика тока шт. 214
КZ50+P32 - контроллер с терминальной платой, 32 входа шт. 30
Преобразователь интерфейсов SERFACE, 4-портовый преобразователь RS-422/485 в Ethernet шт. 2
Шкаф серверный ПКДС.426469.141 в составе:
- Шкаф для сервера щита и с-мы беспереб. пит. 42U (800х1000) - 1 шт.;
- Система управления внешняя ПКДС.426469.143, включающая в себя: Два дублированных сервера управления щитом ПКДС.466216.057 (Rack (1U)/E3-1220v6/1x8GB_2400/HDD1Tb 3.5 RAID/Eth2x1Gb), комплект предустановленного и сконфигурированного ПО: ZNZ-ДИУС (Диспетчерская информационная управляющая станция), программные модули ПО ZNZ: "Разграничение прав пользователей", "Журнал событий", "Регистрация отклонений от нормальной схемы", "Отчеты по абонентам", "Прием данных по протоколу МЭК 870-5-104 или OPC-клиент", Драйвер PDMT-Арбитр - драйвер системы управления щитом PDMT с функциями арбитража двух резервированных серверов управления); сетевой коммутатор 3-го уровня - 1 шт.;
- Система бесперебойного питания ПКДС.436218.047
(головной блок ИБП + два батарейных модуля)
- Корректор компьютерного времени на основе GPS\Глонасс - 2 шт.
компл. 1
ПО ZNZ-ДНС (Диспетчерская наблюдательная станция - просмотр на дополнительном рабочем месте) из комплекта ПО ПКДС.426469.140 шт. 1
ПО ZNZ-ДРС (Диспетчерская рабочая станция - просмотр и управление) из комплекта ПО ПКДС.426469.140 шт. 2
ШП 2000-480ЧТГО (ПКДС.436614.100) - шкаф питания 220В/24В 480 Вт с двойным комплектом БП220/24, "горячим" вводом резерва, включая двухканальный измеритель ТРМ-200 и измеритель ча-стоты ИЧС5.14 ПКДС.411142.007 шт. 1
ШП 2000-480Г (ПКДС.436614.106) - шкаф питания 220В/24В 480 Вт с двойным комплектом БП220/24 и "горячим" вводом резерва шт. 1
Комплект инструмента и принадлежностей ПКДС.305654.122 компл. 1
Пульт управления щитом (2 пульта - на щите и на столе) ПКДС.305619.004 компл. 1
Метеокомплекс ПКДС.405179.001 компл. 1
Шкаф раздевальный глубокий П/ШРГ, размер 800х560х1990 мм шт. 2

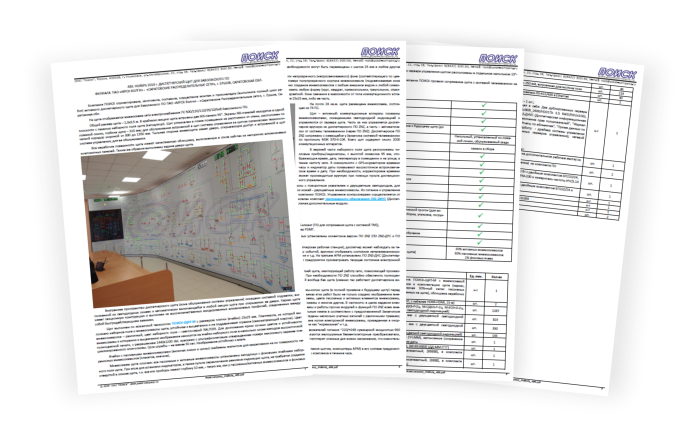

Диспетчерский щит для Заволжского ПО филиала ПАО МРСК Волги» -  «САРАТОВСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ», г. ЕРШОВ, САРАТОВСКАЯ ОБЛ.

(PDF-брошюра, А4, 4стр., 794 КБ, 2019 г.)
