450. МАЙ 2018 г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ АО "ЭНЕРГОСЕРВИС", г. МОСКВА
Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку пассивного диспетчерского щита для диспетчерского пункта АО "ЭНЕРГОСЕРВИС". АО "Энергосервис" представляет собой единую компанию с центром ответственности в Москве, управляющую региональными обособленными подразделениями в Московской области, Новороссийске, Нижнем Новгороде, Ивановской, Калужской и Тульской областях.

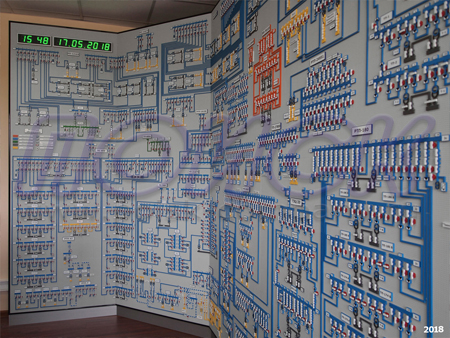

На щите отображается однолинейная схема городской сети 20/10/6/0,4 кВ. В диспетчерском пункте щит расположен в плане по ломаной линии с неглубоким каркасом вплотную к стене. Размер рабочего поля щита – 2,5х6,5 м (16,25 кв.м), габаритный размер щита, учитывая цоколь 100 мм - 2,6х6,5 м (16,9 кв.м). Глубина щита 220 мм. По желанию Заказчика последние две панели щита (2,5х1,6 (4 кв.м)) были поставлены без мнемосхемы – для дальнейшего развития сети. Интересной особенностью данного заказа стал 70%-ый запас мнемосимволов вместо стандартного 20%-го. Такой запас позволит Заказчику не только заполнить две пустые панели, но и развивать схему дальше, расширяя (дополняя) наборное поле.

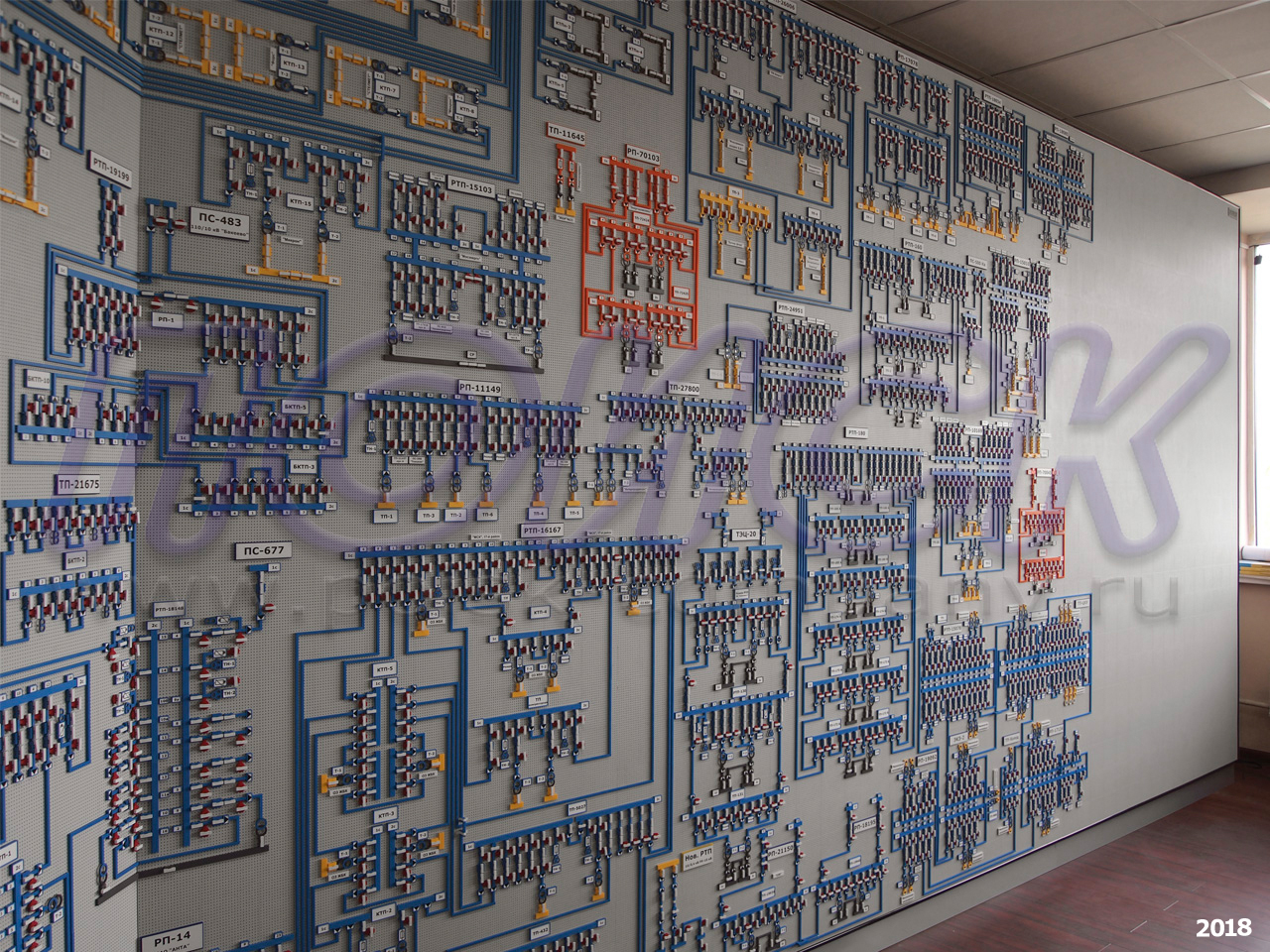

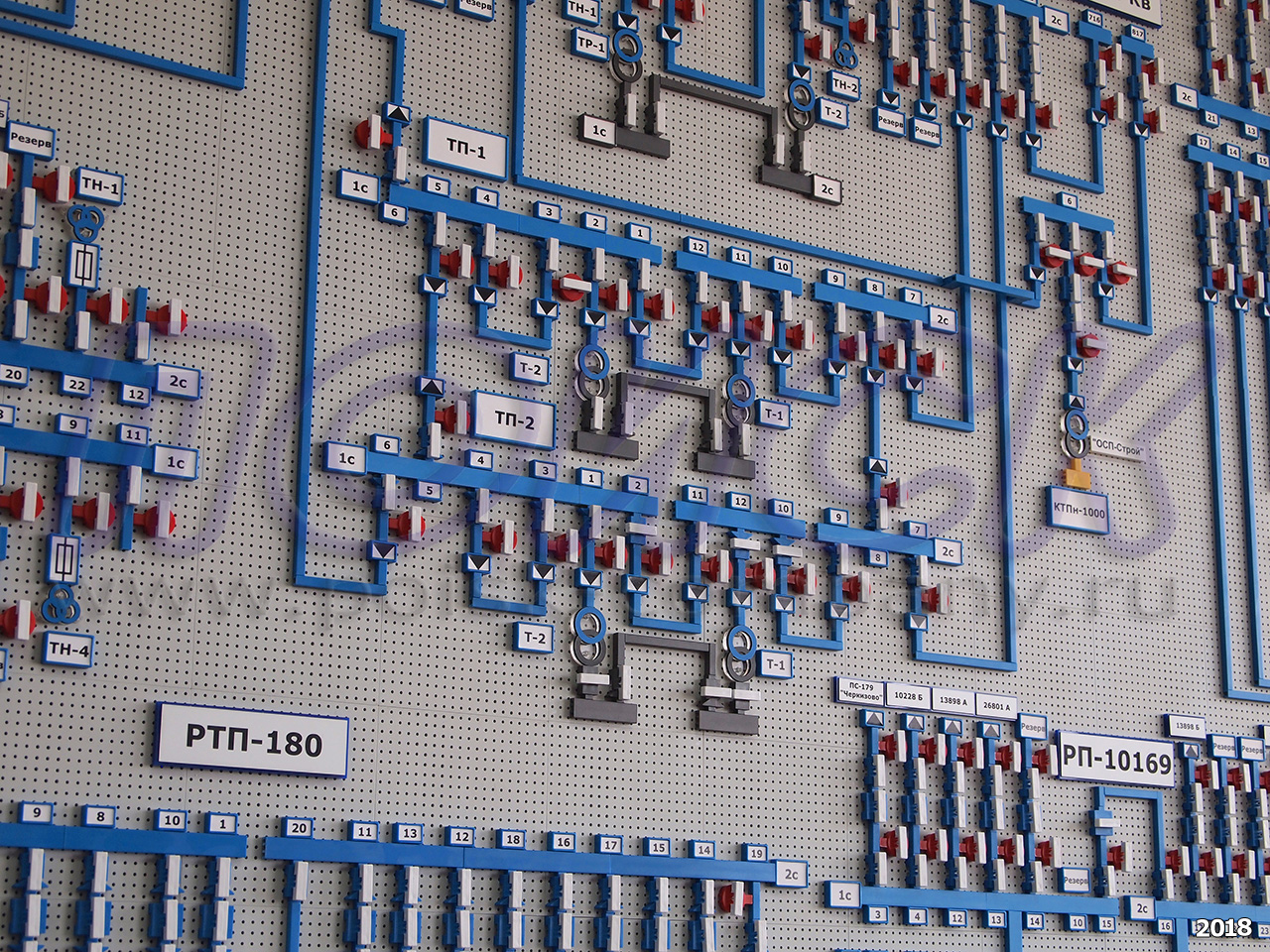

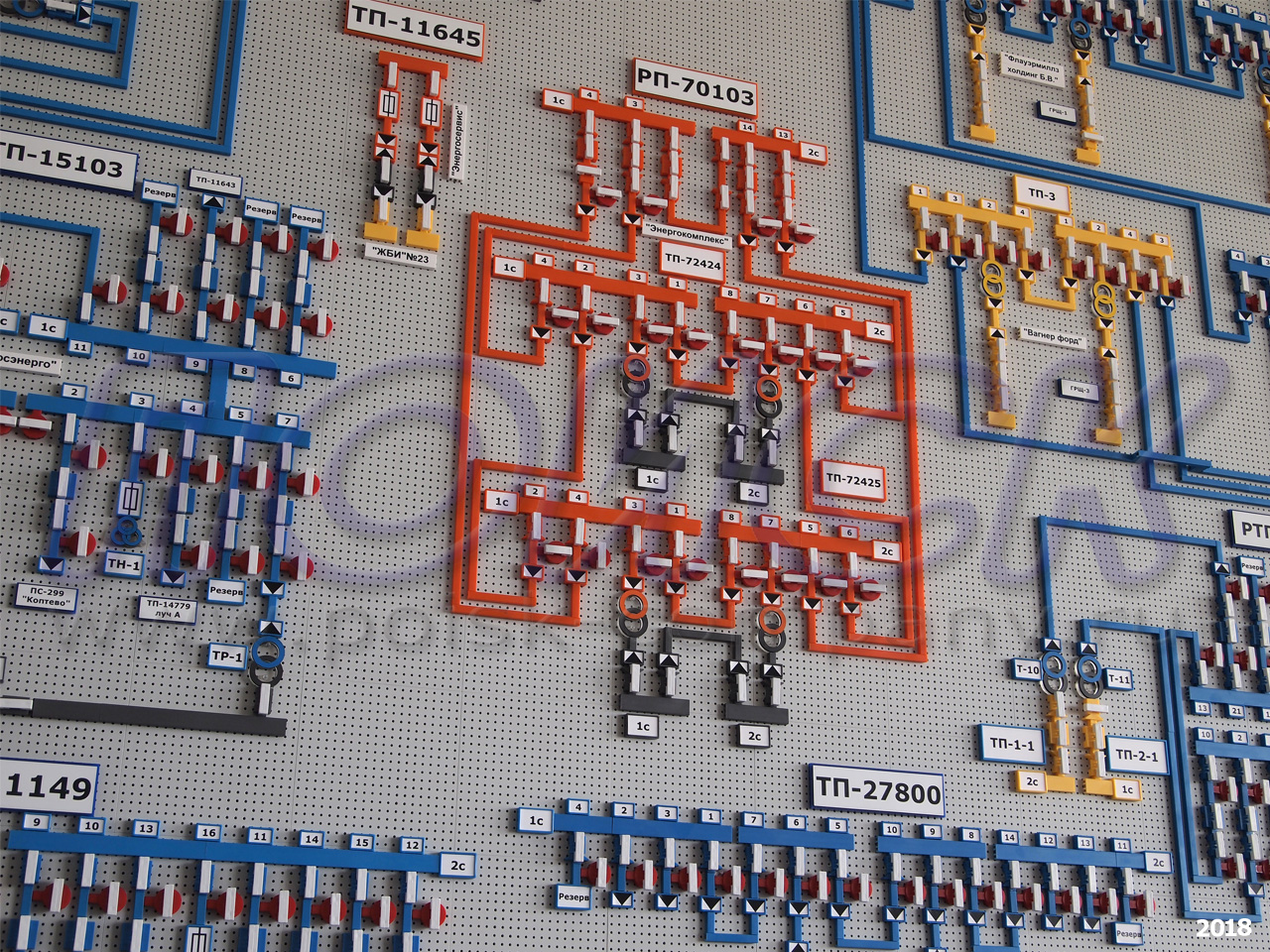

На рабочем поле щита размещена мнемосхема, состоящая из подробных схем пяти ПС, одной ТЭЦ, двадцати РП и 158-ми ТП. Цвет пластмассы, из которой изготовлены мнемосимволы, используется для отображения разных классов напряжения.
На щите расположены часы Ин4Т57-24G и индикатор даты Ин8Р57-24 с высотой символов 57 мм. В совокупности с GPS-корректором времени часы и индикатор даты показывают высокоточное астрономическое время и дату. При необходимости, корректировка времени может производиться вручную при помощи ИК-пульта дистанционного управления.
Данный щит не связан с компьютером или какой-либо внешней информационной системой. Мнемосимволы со светодиодной индикацией отсутствуют. Состояния всех мнемосимволов выключателей отображаются на щите с помощью встроенного в них поворотного указателя.


На имеющемся у Заказчика АРМ-диспетчера установлено программное обеспечение ZNZ-ДИУС (диспетчерская информационно-управляющая станция), позволяющее просматривать и управлять электронной мнемосхемой-копией щита, созданной в рамках его проектирования. Также на АРМ-диспетчера установлены дополнительные модули (Журнал событий; Разграничение прав пользователей; Регистрация отклонений от нормальной схемы; Паспортизация объектов сети; Отчеты по абонентам; Составление бланков переключений). На дополнительное рабочее место установлено ПО ZNZ-ДНС (Диспетчерская наблюдательная станция), позволяющее в рамках локальной сети предприятия просматривать текущее состояние электронной мнемосхемы.
Для самостоятельного изготовления надписей диспетчерских наименований, необходимость в которых возникает во время эксплуатации щита, а также для внесений изменений в мнемосхему, в состав щита включены комплект оборудования и материалов для изготовления надписей и комплект инструментов.
СОСТАВ РАБОТ
Разработка индивидуального проекта | ![]() |
|
Проектирование конструкции щита | ![]() |
|
Разработка плана размещения щита в диспетчерском пункте | ![]() |
|
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) | ![]() |
|
Производство компонентов щита | ||
каркас | напольный вплотную к стене | |
наборное поле | панели в сборе | |
комплект мнемосимволов | ![]() |
|
система питания | ![]() |
|
система управления | ![]() |
|
декоративное обрамление наборного поля | ![]() |
|
облицовка нерабочих поверхностей | ![]() |
|
заголовок | ![]() |
|
Нанесение согласованной мнемосхемы на наборное поле | ![]() |
|
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита | ![]() |
|
Доставка щита Заказчику | ![]() |
|
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение | ![]() |
|
Сопряжение с системой телемеханики на программном уровне | ![]() |
|
Поставка запаса мнемосимволов (% от числа смонтированных на щите) | 70% пассивных |
КОМПЛЕКТ ПОСТАВКИ
Наименование | Ед. изм. | Кол-во |
Щит диспетчерский пассивный напольный размером 2,5х6,5 м, включая работы по разработке и согласованию мнемосхемы в ПО ZNZ, оформлению документации, контрольной сборке, включая нанесение мнемосхемы, автономной отладке, заводским приемо-сдаточным испытаниям, упаковке, погрузке на транспорт, поставке ЗИП пассивных мнемосимволов в количестве 70% от числа установленных на щите, кв.м | шт. | 1 |
Ин5.57 - Часы, высота символов 57 мм , автономные, с пультом ДУ, имеют выход для управления индикатором даты | шт. | 1 |
Ин10.57 - семисегментный, 8+2 знакоместа, высота символов 57 мм - индикатор даты | шт. | 1 |
Сетевой адаптер с евровилкой 40Вт | шт. | 1 |
ПО ZNZ-ДИУС (диспетчерская информационно-управляющая станция) | шт. | 1 |
ПО ZNZ-ДНС (Диспетчерская наблюдательная станция - просмотр на дополнительном рабочем месте) | шт. | 1 |
ПО Модуль ZNZ - Разграничение прав пользователей | шт. | 1 |
ПО Модуль ZNZ - Журнал событий | шт. | 1 |
ПО Модуль ZNZ - Регистрация отклонений от нормальной схемы | шт. | 1 |
ПО Модуль ZNZ - Паспортизация объектов сети | шт. | 1 |
ПО Модуль ZNZ - Отчеты по абонентам | шт. | 1 |
ПО Модуль ZNZ - Составление бланков переключений | шт. | 1 |
Комплект инструментов для внесения изменений в мнемосхему (бокорезы, инструмент для запрессовки монт. штырей, резак) | шт. | 1 |
Оборудование для изготовления надписей (комплект пленки, принтер) | шт. | 1 |
Альбом документации (чертежи, спецификации, схемы электрические, электронная мнемосхема-копия щита, руководство по эксплуатации, паспорта, сертификаты) | шт. | 1 |

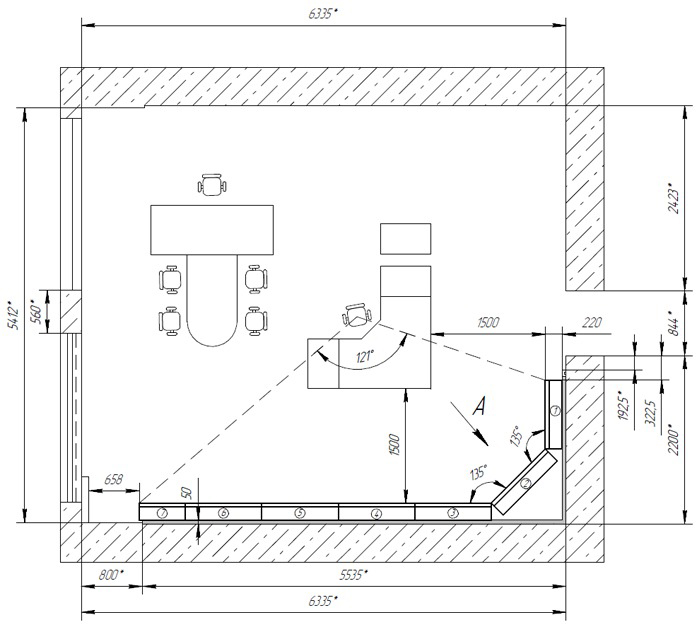

ПЛАН РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ

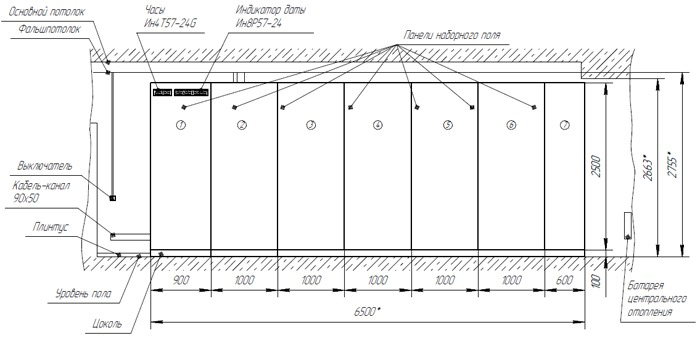

ГАБАРИТНЫЙ ЧЕРТЕЖ

![]() |
![]() ![]() |
