526. АПРЕЛЬ 2021 г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ТОО "Онтустик Жарык Транзит",
г. Шымкент, Казахстан

Компания ПОИСК спроектировала, изготовила и поставила пассивный диспетчерский щит для ТОО "Онтустик Жарык Транзит", г. Шымкент, Казахстан.

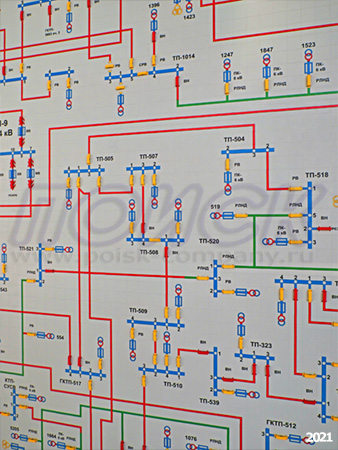

На щите отображена мнемосхема городской сети Абайского участка г. Шымкент 10/6 кВ.

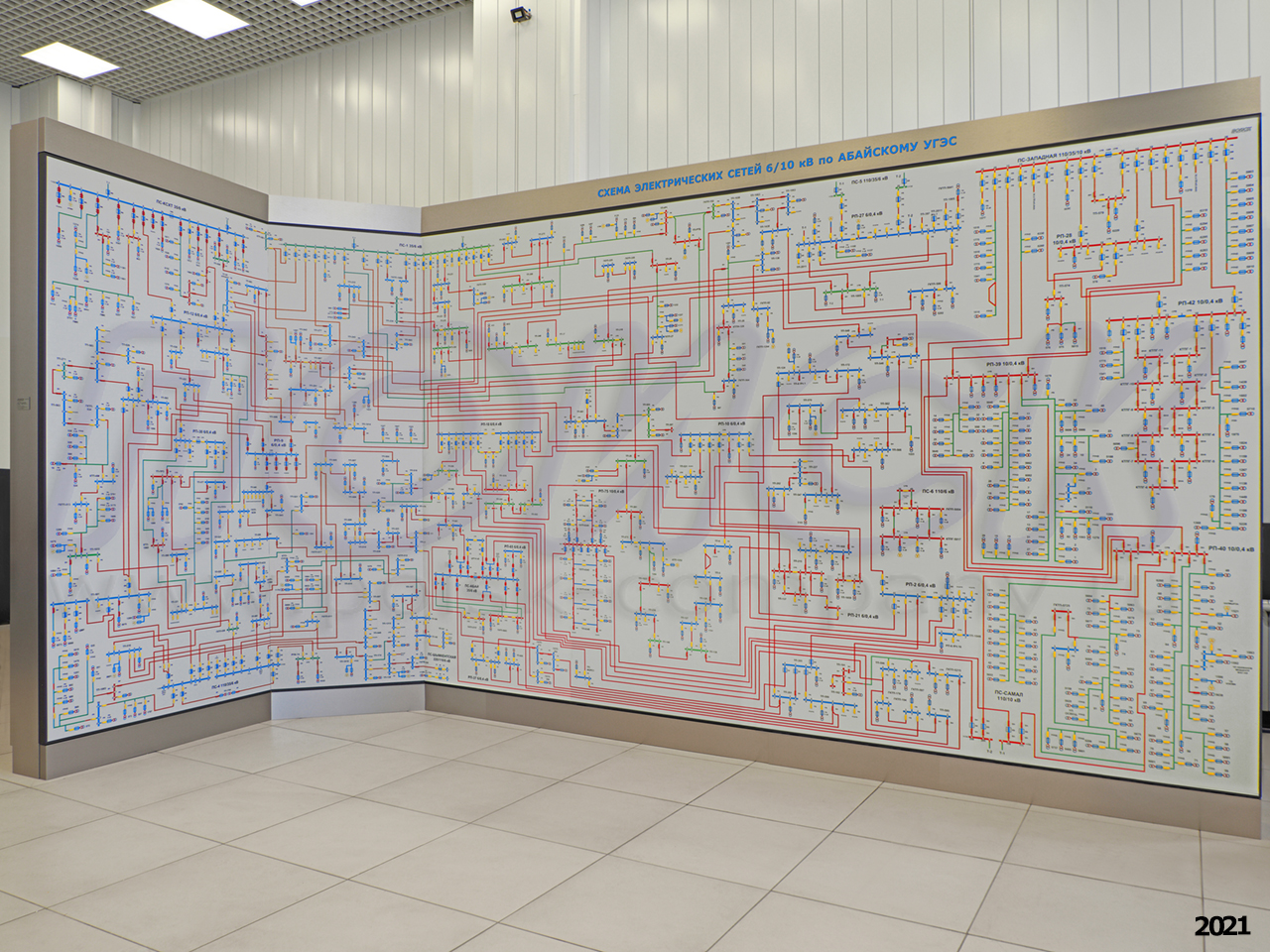

Диспетчерский щит для ТОО Онтустик Жарык Транзит

Размеры щита – 2,5х6,0 м (на 15 кв.м. щита размещена мнемосхема, состоящая из 9 ПС, 14 РП, 159 раскрытых и 544 нераскрытых ТП).

Щит установлен в помещении вплотную к двум смежным стенам, расположен по ломаной линии, глубина щита – 250 мм. Все нерабочие поверхности щита имеют качественную облицовку, выполненную в стиле хай-тек из негорючих алюминиевых композитных панелей.

Щит выполнен по мозаичной технологии ПОИСК-ЩИТ-М с размером плитки (ячейки) 25х25 мм. Пластмасса, из которой выполнено наборное поле и мнемосимволы щита, устойчива к выцветанию и не поддерживает горение (самозатухающий пластик). Цвет мнемосимволов – различный, цвет наборного поля – светло-серый RAL7035. Для достижения ярких сочных цветов и устойчиво-сти мнемосхемы к истиранию и выцветанию изображение наносится на ячейки наборного поля в несколько слоев методом высоко-точной полноцветной печати, с разрешением 1440х1200 dpi, красками с ультрафиолетовым отверждением поверх наносимого зара-нее специализированного слоя-основы. Срок службы – не менее 30 лет. Изображение устойчиво к влаге.

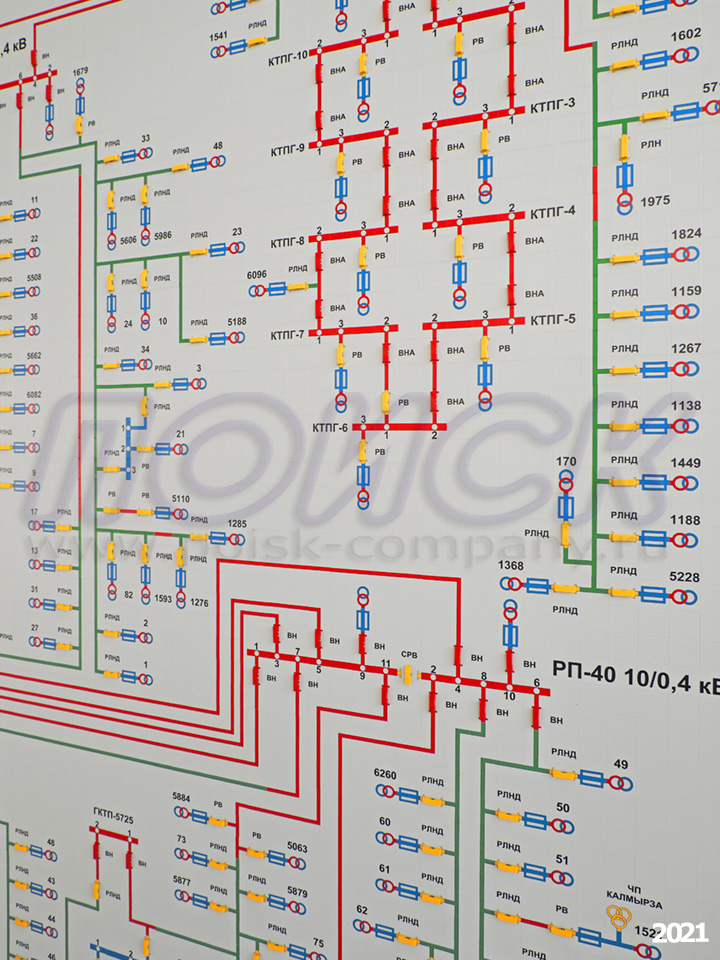

Диспетчерский щит для ТОО Онтустик Жарык Транзит

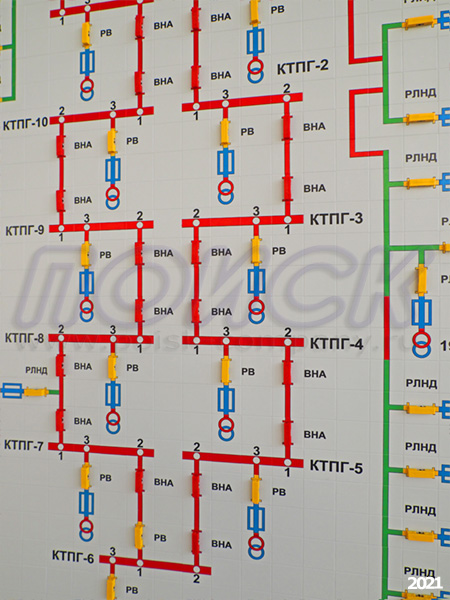

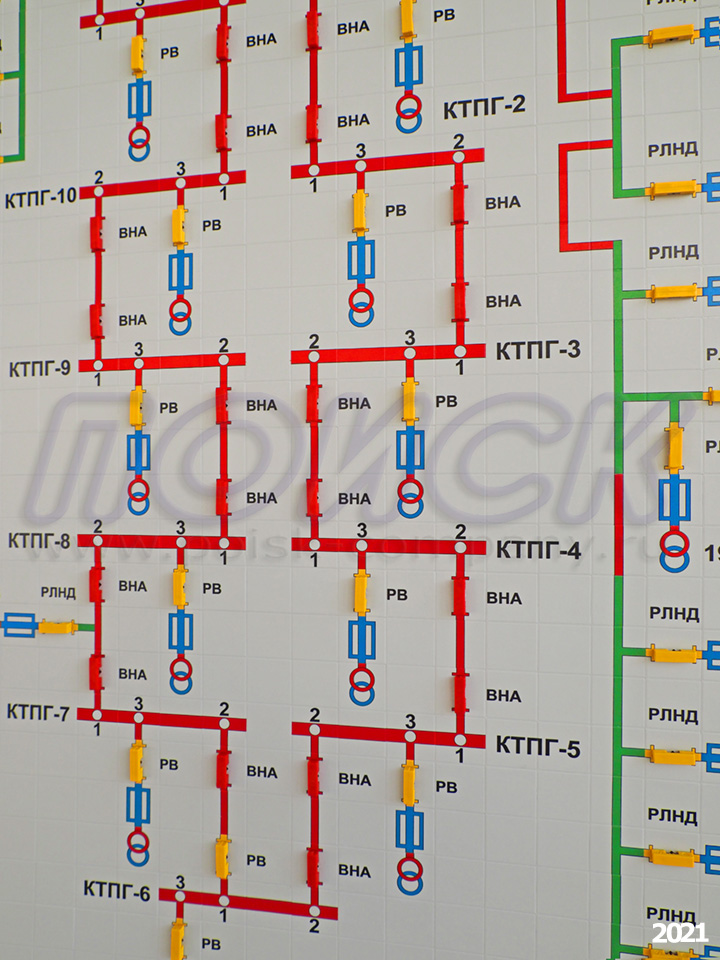

Ячейки с пассивными мнемосимволами (включая линии и шины) снабжены магнитом для закрепления на их поверхности переносных мнемосимволов (плакатов, значков).

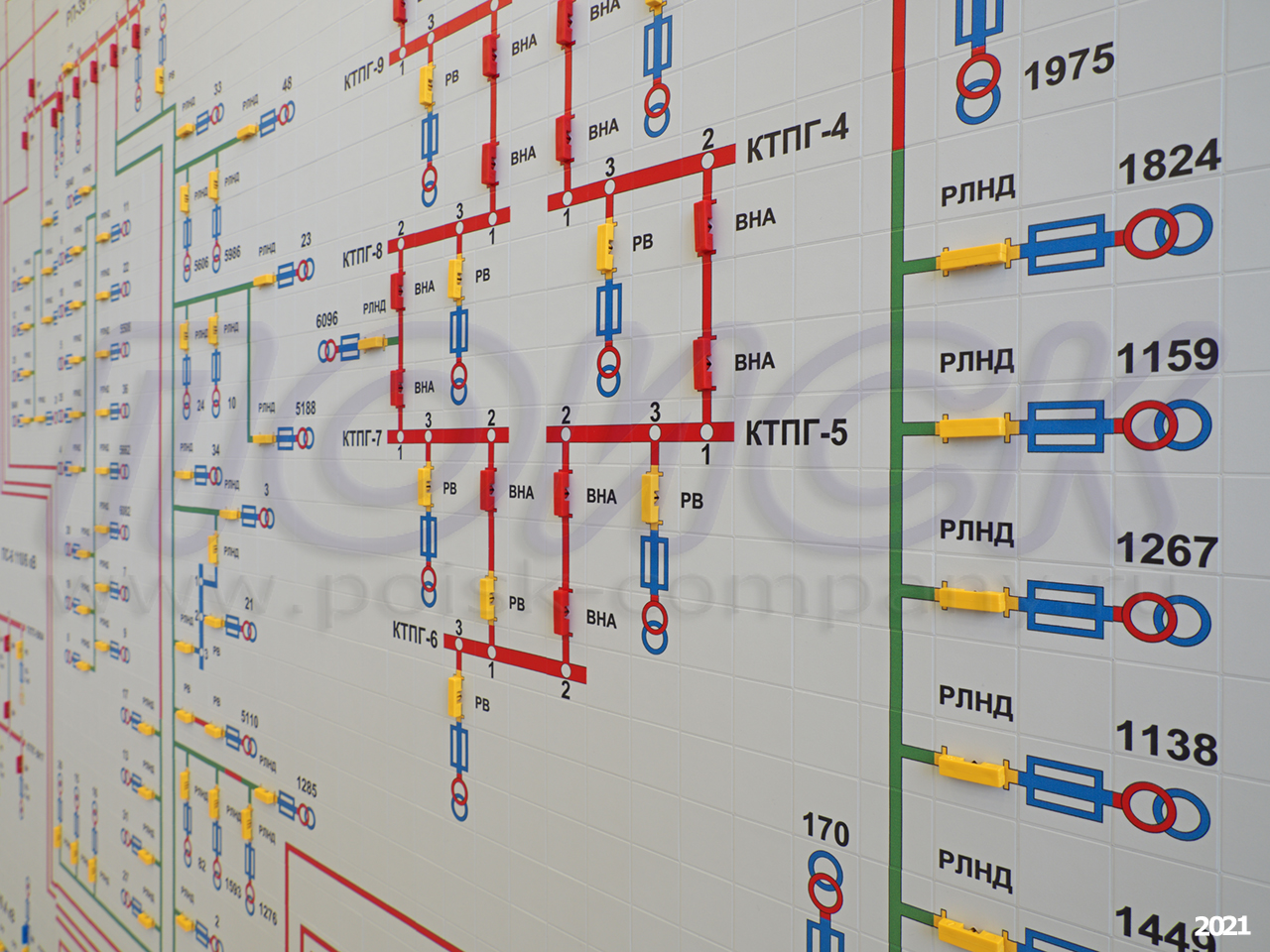

Для отображения выключателей, разъединителей и выключателей нагрузки используются мнемосимволы с поворотным ука-зателем различных цветов.

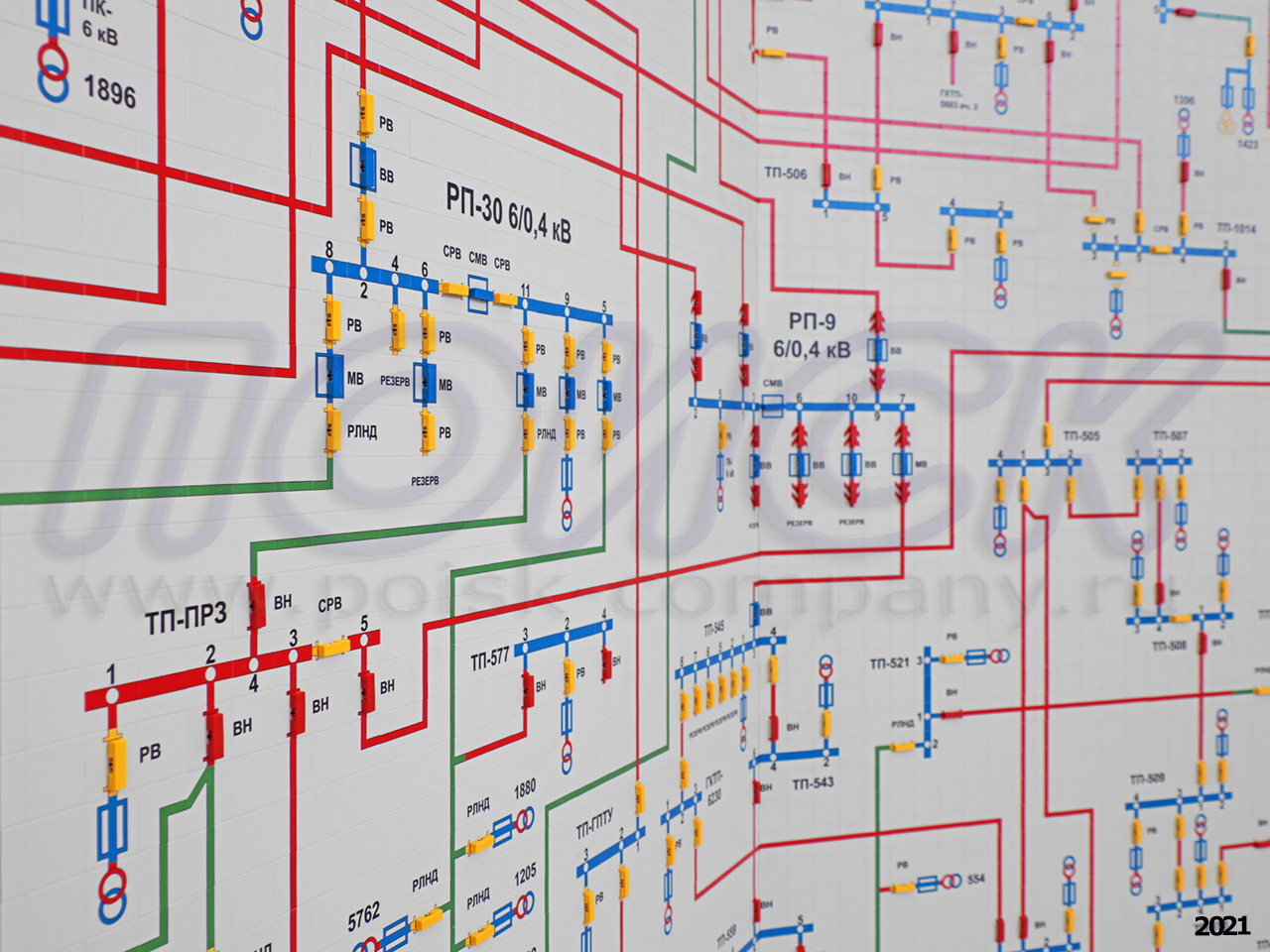

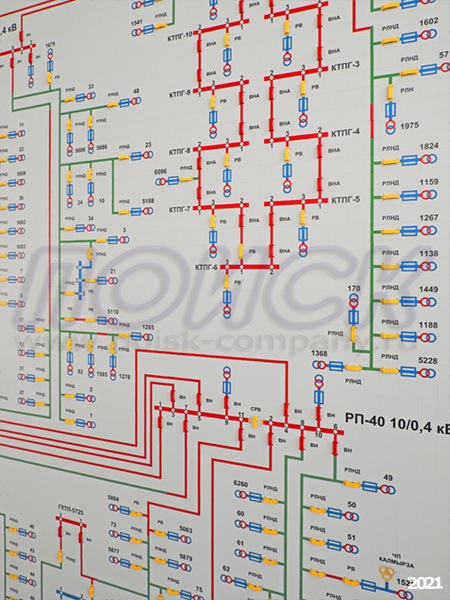

Диспетчерский щит для ТОО Онтустик Жарык Транзит Диспетчерский щит для ТОО Онтустик Жарык Транзит Диспетчерский щит для ТОО Онтустик Жарык Транзит

СОСТАВ РАБОТ

Разработка индивидуального проекта yes
Проектирование конструкции щита yes
Разработка плана размещения щита в диспетчерском пункте yes
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) yes
Производство компонентов щита
каркас напольный
наборное поле панели в сборе
комплект мнемосимволов yes
система питания no
система управления no
декоративное обрамление наборного поля yes
облицовка нерабочих поверхностей yes
заголовок yes
Нанесение согласованной мнемосхемы на наборное поле yes
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита yes
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение no
Сопряжение с системой телемеханики на программном уровне no
Поставка запаса мнемосимволов (% от числа смонтированных на щите) 10% ячеек с поворотным указателем и ячеек с рисунком
1% фоновых ячеек


КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Основа напольного диспетчерского пассивного мозаичного щита ПОИСК-ЩИТ-М с мнемосхемой размером 2,5х6,0 м, включая разработку проекта, изготовление и комплектацию щита (каркас, наборное поле, комплект пассивных мнемосимволов (включая 10%-ый запас ячеек с поворотным указателем, 10%-ый запас ячеек с рисунком, 1%-ый запас фоновых ячеек от числа смонтированных на щите), облицовка нерабочих поверхностей, заголовок), нанесение мнемосхемы, тара/упаковка компл. 1
ПО ZNZ-ДИУС (Диспетчерская информационная управляющая станция) с электронной мнемосхемой-копией щита шт. 1
Комплект инструмента и принадлежностей компл. 1
Материалы для изготовления надписей (комплект пленки) компл. 1

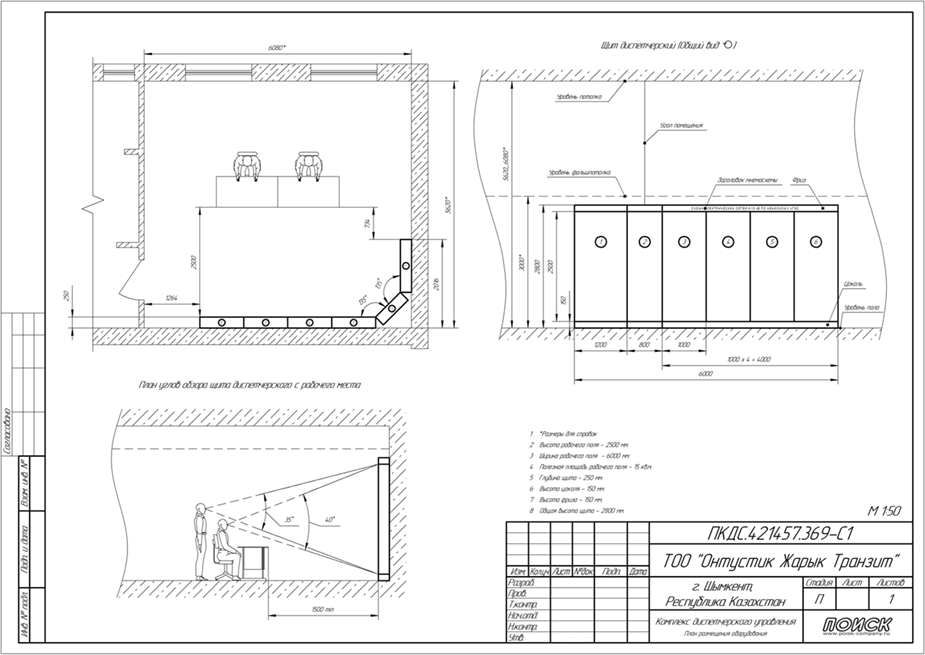

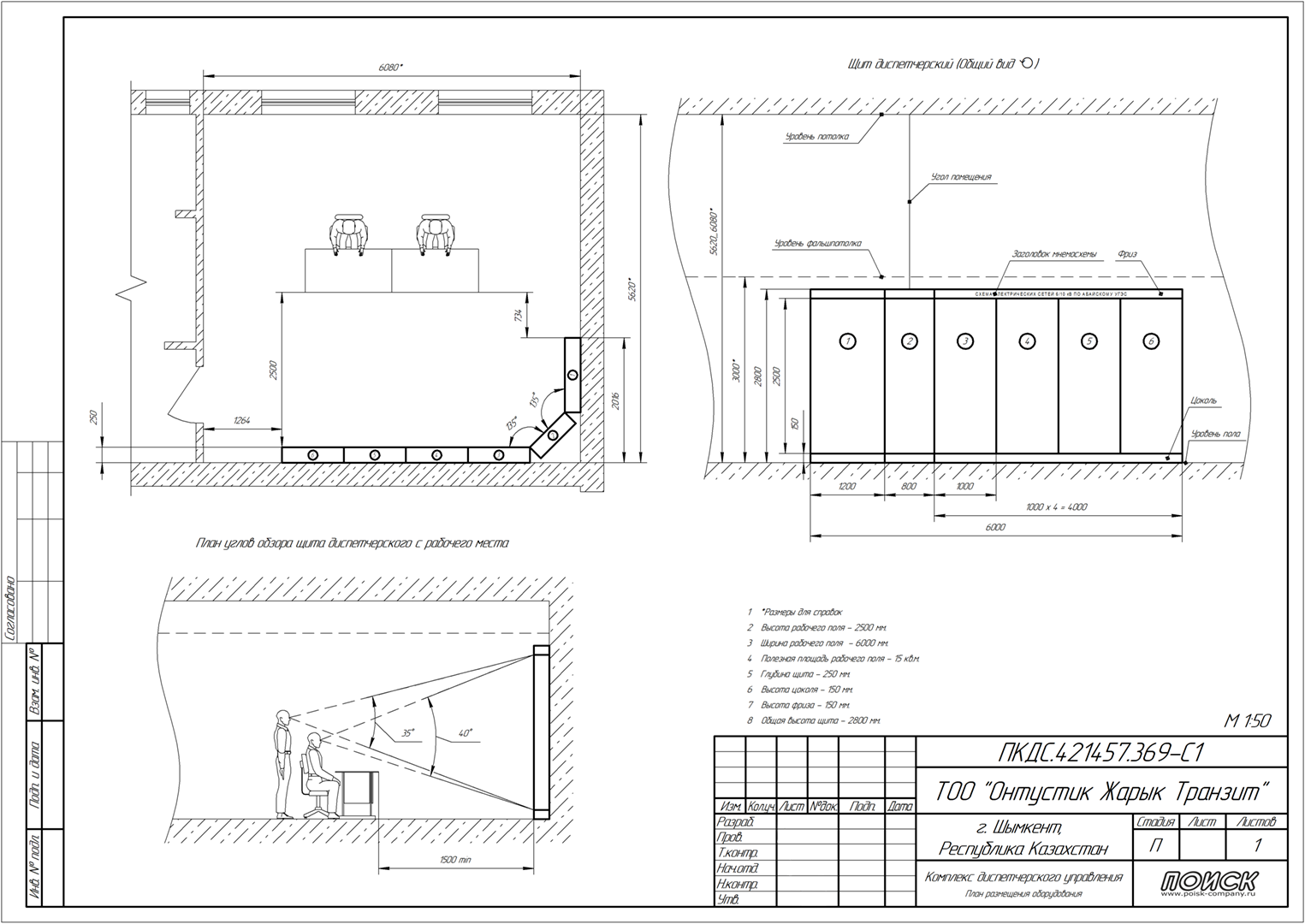

ПЛАН РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ

Диспетчерский щит для ТОО Онтустик Жарык Транзит



Диспетчерский щит для ТОО Онтустик Жарык Транзит

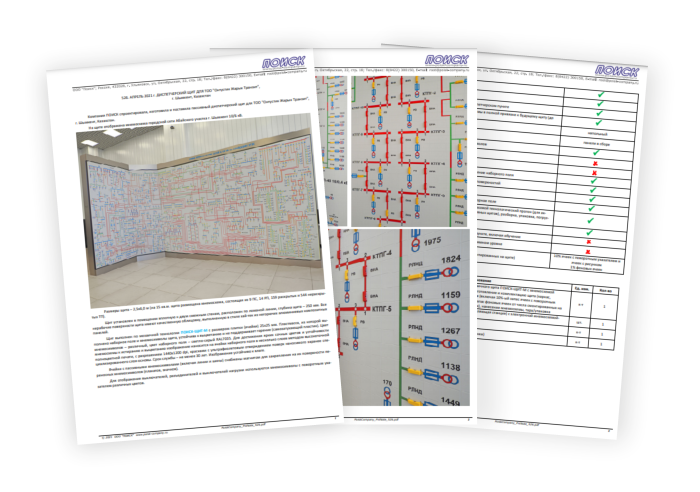

(PDF-брошюра, А4, 3стр., 1,47 МБ, 2021 г.)
