388. ДЕКАБРЬ 2015 г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ТОБОЛЬСКОГО ФИЛИАЛА ПАО "СУЭНКО", г. ТОБОЛЬСК, ТЮМЕНСКАЯ ОБЛ.

Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку (выполнила полный цикл работ) активного диспетчерского щита для Тобольского Филиала ПАО "СУЭНКО", г. Тобольск, Тюменская обл.

На щите отображается мнемосхема электрических сетей 10 кВ г. Тобольск.

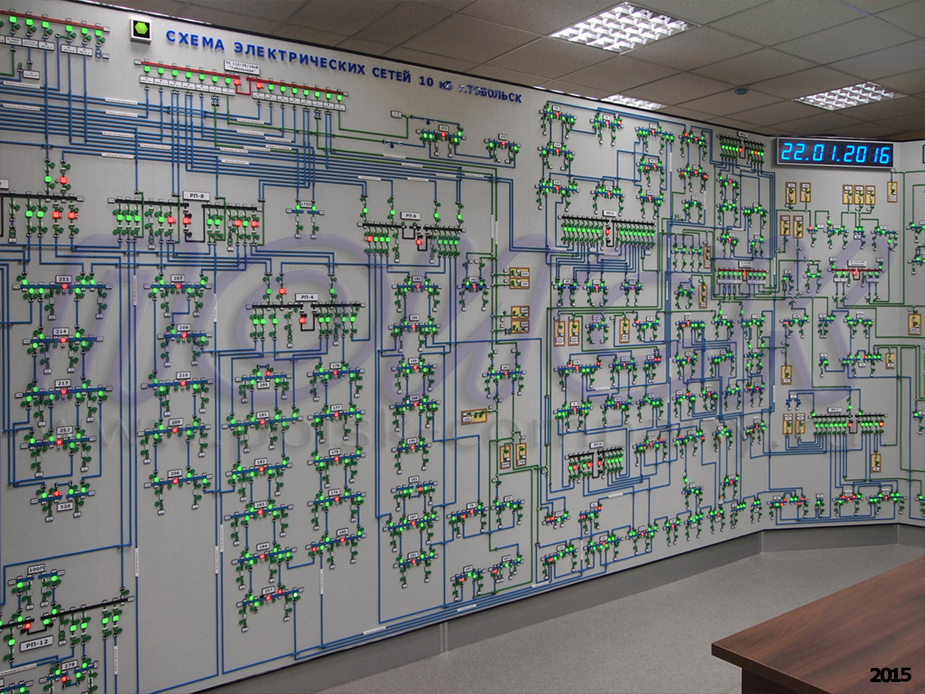

Диспетчерский щит для Тобольского филиала ПАО СУЭНКО

Общий размер щита – 2,6х9,0 м. Щит установлен в плане помещения на расстоянии от стены, расположен по ломаной линии, глубина щита – 330 мм; для обслуживания встроенной в щит системы управления за щитом организован технологический коридор шириной от 1000 до 1850 мм. Тыльная сторона мнемощита имеет двери, открывающие доступ к встроенной в щит системе управления для ее обслуживания.

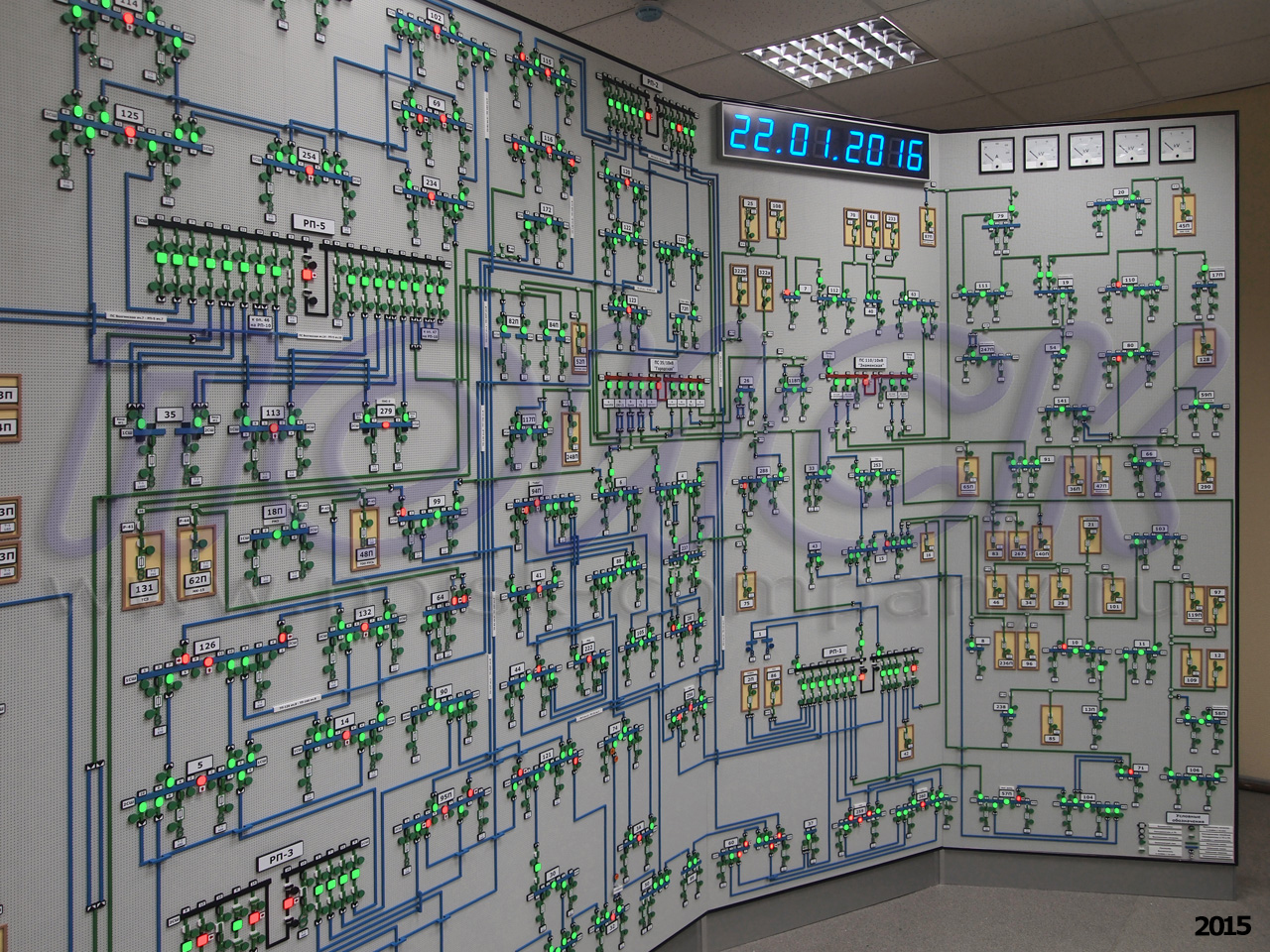

Диспетчерский щит для Тобольского филиала ПАО СУЭНКО Все нерабочие поверхности щита имеют качественную облицовку, выполненную в стиле хай-тек из негорючих алюминиевых композитных панелей. Задние двери щита выполнены из поликарбоната в каркасе из алюминиевых профилей.

Каркас щита имеет секционную конструкцию и выполнен из высококачественных анодированных алюминиевых профилей.

Щит выполнен по аппликативной технологии ПОИСК-ЩИТ-А (на пластиковом перфорированном наборном поле с шагом отверстий 5 мм, состоящим из плиток 100х100 мм, закрепляются объемные мнемосимволы линий, шин, коммутационных аппаратов, держателей надписей и т.д., образуя рельефное изображение мнемосхемы).

В верхней части наборного поля щита расположены числовые приборы/индикаторы, с высотой символов 100 мм, отображающие время и дату. Время и дата синхронизируются от сервера телемеханики, но, при необходимости, корректировка может производиться вручную при помощи пульта дистанционного управления. Также в щит встроены пять аналоговых стрелочных приборов, отображающих основные параметры работы сети. Эти приборы не связаны с системой управления щитом, сигналы на них подаются отдельно, независимо.

На 23,4 кв.м. щита размещена мнемосхема, состоящая из 6 ПС, 15 РП, 247 ТП и 64 КТП.

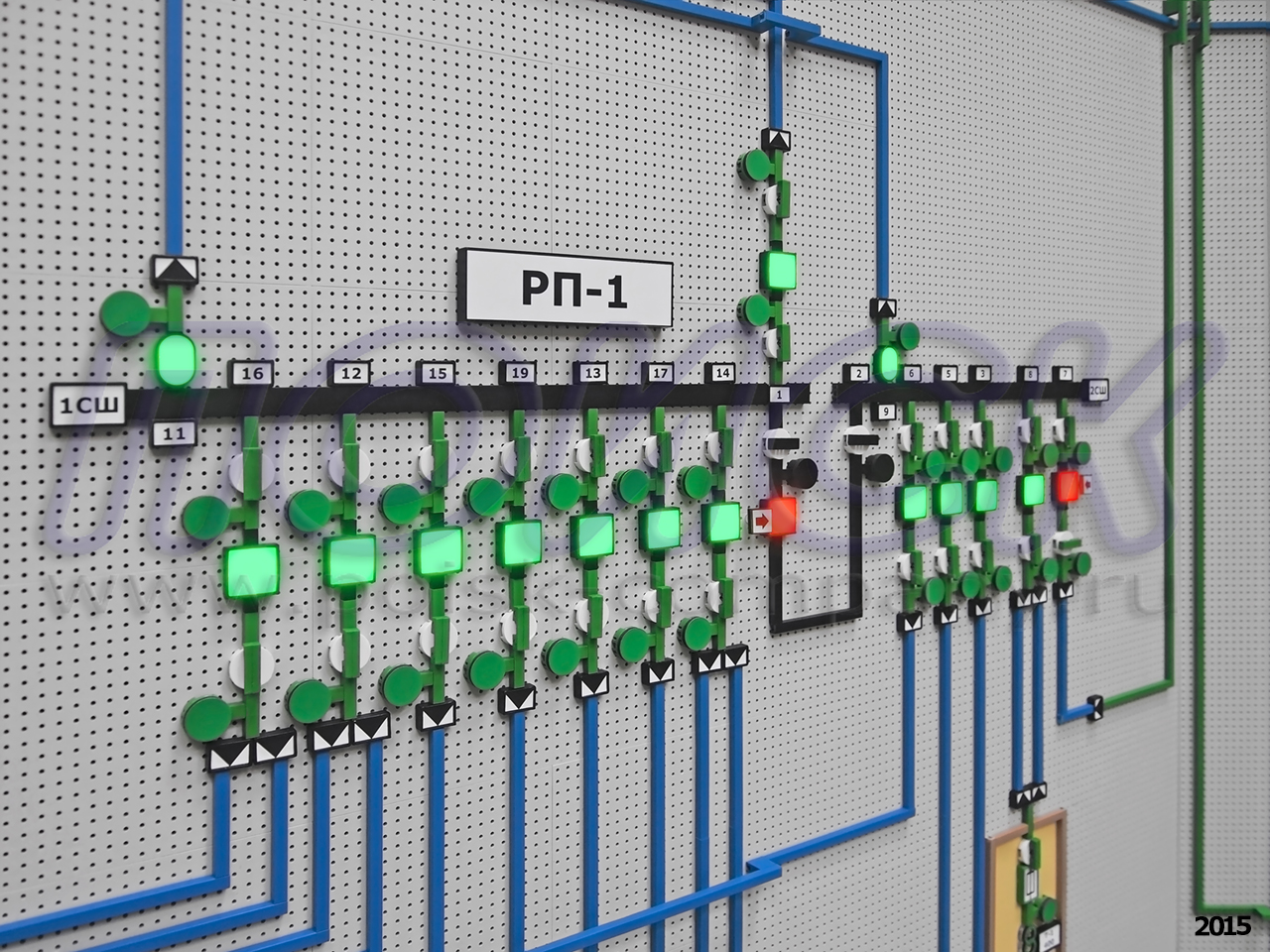

Щит – активный. Для отображения состояний коммутационных аппаратов на этом щите применены компактные активные трех- и двухцветные мнемосимволы различных форм с полностью светящейся лицевой поверхностью. В целях улучшения наблюдаемости, а также для уменьшения стоимости, некоторые коммутационные аппараты отображаются пассивными (без световой индикации) мнемосимволами, причем, в этом случае на одном щите применены оба доступных способа отображения состояний пассивных коммутационных аппаратов: так, состояние разъединителей и выключателей показывается встроенным в мнемосимвол пово-ротным указателем, а состояние заземляющих ножей – накладываемой на них магнитной пластинкой оранжевого цвета. Такой подход позволяет зрительно разделить типы мнемосимволов и способствует лучшему восприятию состояния мнемосхемы.

Часть активных мнемосимволов коммутационных аппаратов управляется диспетчером вручную из ПО ZNZ, а часть мнемо-символов – автоматически от системы телемеханики (через ПО ZNZ). Диспетчерское ПО ZNZ сопряжено с имеющейся у Заказчика системой телемеханики по OPC-технологии.

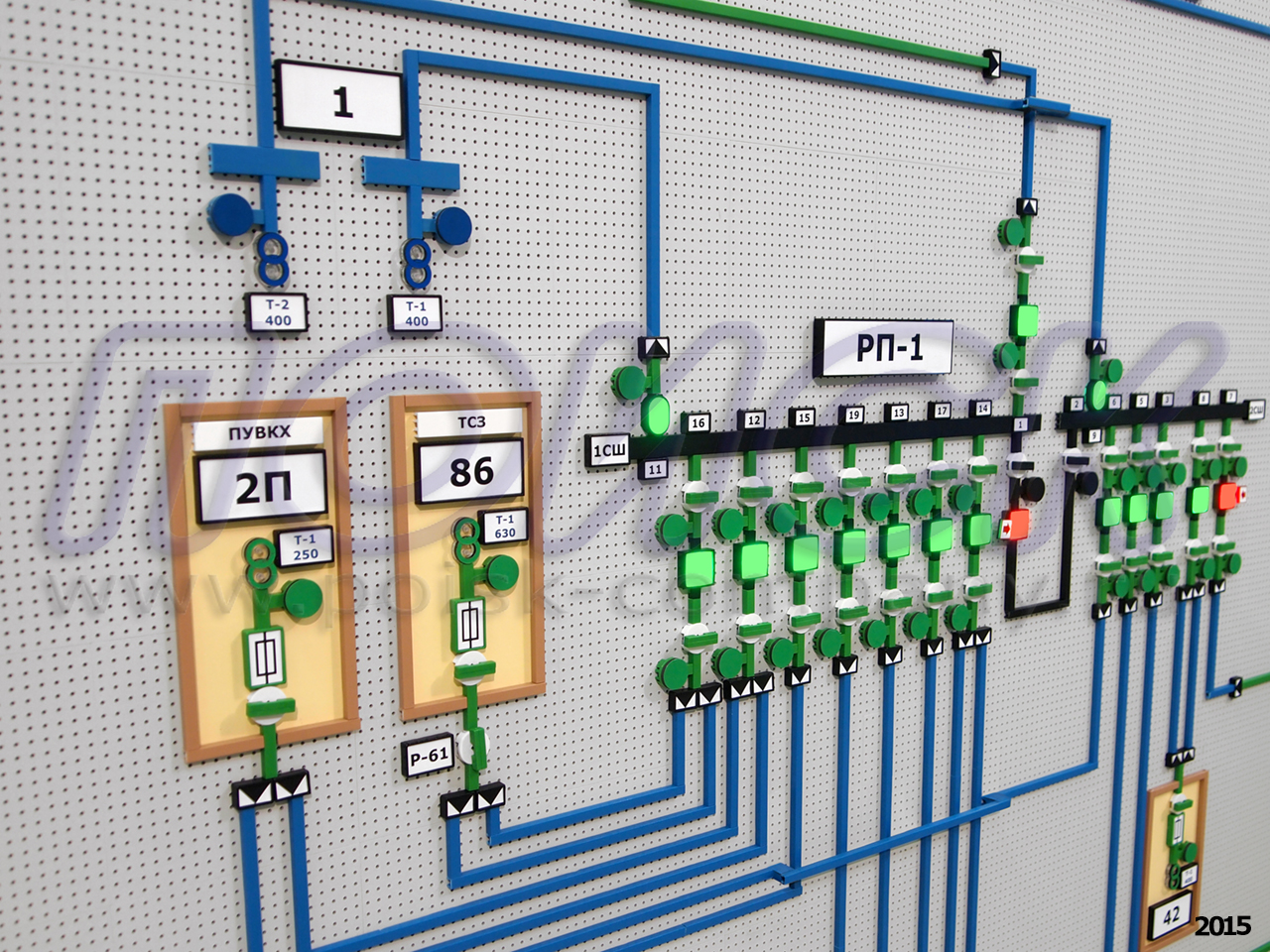

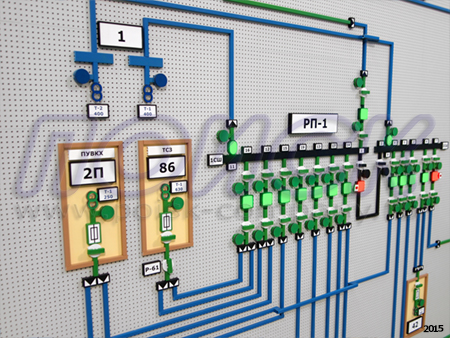

Диспетчерский щит для Тобольского филиала ПАО СУЭНКО

Питание и управление мнемосимволов осуществляется при помощи контроллеров серии kz производства компании ПОИСК.

Управление контроллерами осуществляется от имеющегося у заказчика сервера, на котором был установлен комплект программного обеспечения ZNZ-ДИУС (Диспетчерская информационно-управляющая станция, серверная часть), включая дополнительные модули:

  • Разграничение прав пользователей
  • Журнал событий,
  • Регистрация отклонений от нормальной схемы,
  • модуль Приема данных по протоколу МЭК 870-5-104 или OPC-клиент (ПО для сопряжения щита с системой ТМ),
  • а также непосредственно управляющий контроллерами драйвер PDMT.

Диспетчерский щит для Тобольского филиала ПАО СУЭНКО Организовано два АРМ (предоставлены Заказчиком), на которых установлены клиентские версии ПО ZNZ (ПО ZNZ-ДРС и ПО ZNZ-ДНС).

На первом АРМ, где установлено ПО ZNZ-ДРС (Диспетчерская рабочая станция), диспетчер может наблюдать за текущим состоянием электронной мнемосхемы, просматривать журналы событий, вручную отображать состояния нетелемеханизированных объектов сети, квитировать сигналы, производить переключения и т.д. На втором АРМ установлено ПО ZNZ-ДНС (Диспетчерская наблюдательная станция), позволяющее в рамках локальной сети предприятия просматривать текущее состояние электронной мнемосхемы (без возможности управления).

В ПО ZNZ диспетчеры работают с электронной мнемосхемой-копией щита, имитирующей работу сети, позволяющей произ-водить коммутации, получающей данные от системы телемеханики и т.д. При необходимости ПО ZNZ способно обеспечить полноценный режим работы диспетчерской службы с электронной мнемосхемой вообще без щита (именно так работают диспетчерские видеощиты (видеостены) производства компании ПОИСК).

Разработка и согласование с Заказчиком электронной мнемосхемы-копии щита (в полной привязке к будущему щиту) перед запуском щита в производство составили существенную часть работ. В рамках этих работ было не только создано изображение мне-мосхемы, как таковое, но и выбраны и согласованы символика мнемосхемы, цвета пассивных и активных элементов мнемосхемы, цвета и режимы свечения активных мнемосимволов, компоновка мнемосхемы и многое другое. В частности: в целях ведения электронного журнала переключений, журнала отклонений от нормальной схемы и работы прочих модулей и функций ПО ZNZ всем мнемосимволам коммутационных аппаратов мнемосхемы присвоены уникальные имена в соответствии с предоставленной Заказчиком информацией; для работы системы Разграничения прав пользователей созданы несколько учетных записей с различными правами; для работы системы регистрации отклонений от нормальной схемы создана копия электронной мнемосхемы, приведенная в «нормальное состояние» по данным, полученным от Заказчика, и зафиксирована как "нормальная" и т.д.

Система питания щита состоит из двух пар дублированных преобразователей питания ~220/=24В суммарной мощностью 480 Вт с автоматическим "горячим" вводом резерва. Для питания щита используются малошумные безвентиляторные преобразователи, размещенные в отдельном закрытом металлическом шкафу. В щите отсутствуют опасные для жизни напряжения, что значительно облегчает его обслуживание.

Для надежной работы щита в составе комплекса предусмотрен ИБП, обеспечивающий его автономную работу в течение получаса.

СОСТАВ РАБОТ

Разработка индивидуального проекта yes
Проектирование конструкции щита yes
Разработка плана размещения щита в диспетчерском пункте yes
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) yes
Производство компонентов щита
каркас Напольный, установленный по ломаной линии, обслуживаемый сзади
наборное поле панели в сборе
комплект мнемосимволов yes
система питания yes
система управления yes
декоративное обрамление наборного поля yes
облицовка нерабочих поверхностей yes
заголовок yes
Нанесение согласованной мнемосхемы на наборное поле yes
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита yes
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение yes
Сопряжение с системой телемеханики на программном уровне yes
Поставка запаса мнемосимволов (% от числа смонтированных на щите) 5% активных мнемосимволов 20% пассивных мнемосимволов


КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Основа напольного диспетчерского активного аппликативного щита ПОИСК-ЩИТ-А с мнемосхемой размером 2,6х9,0 м, включая разработку проекта, изготовление и комплектацию щита (каркас, наборное поле, комплект пассивных мнемосимволов (включая 20%-ный запас пассивных мнемосимволов от числа смонтированных на щите), облицовка нерабочих поверхностей), нанесение мнемосхемы, тара/упаковка компл. 1
Мнемосимвол ВЭ18-Зц - выключатель "экранный", 18x18 мм со светодиодной индикацией (3 цвета) шт. 271
Мнемосимвол РКЭ-2ц, ВНОЭ-2ц - выключатели "экранные" 17x12 мм, 10x15 мм, 2 цвета шт. 832
Мнемосимвол ССЗ - центральный сигнализатор аварии с 37 двухцветными светодиодами ø5 мм и звуковой сигнализацией шт. 1
Часы Ин4Р100А, высота символов 100 мм, семисегментные, [88:88] (ЧЧ:ММ), автономные (сохранение хода), коррекция от ПК, пульт ДУ, выход для управления индикатором даты шт. 1
Индикатор даты Ин8Р100А, высота символов 100 мм, семисегментный, [88:88:8888] (ДД:ММ:ГГГГ) шт. 1
Контроллер группы KZ77, управление контроллерами kz05/kz50/kz40, RS-485/Modbus RTU, 115 Кбит/с шт. 18
Контроллер с терминальной платой KZ05X+P32X, 32 выхода по 250 мА, встроенная диагностика тока шт. 87
Сервер интерфейсов EKI-1524-BE шт. 1
ИБП Smart-UPS 1000VA/700W шт. 1
ШП 2000-480 - шкаф питания 220В/24В 480 Вт с двойным комплектом БП220/24 и "горячим" вводом резерва шт. 1
ПО ZNZ-ДНС (Диспетчерская наблюдательная станция - просмотр на дополнительном рабочем месте) шт. 1
ПО ZNZ-ДРС (Диспетчерская рабочая станция - просмотр и управление) шт. 1
ПО Модуль ZNZ - Разграничение прав пользователей шт. 1
ПО Модуль ZNZ - Журнал событий шт. 1
ПО Модуль ZNZ - Регистрация отклонений от нормальной схемы шт. 1
ПО Драйвер PDMT - драйвер системы управления шт. 1
Комплект инструментов для внесения изменений в мнемосхему (для активных щитов) шт. 1
Оборудование для изготовления надписей (комплект пленки, принтер) шт. 1
Амперметр Э42702 в комплекте с тыльным защитным кожухом шт. 2
Вольтметр Ц42702 в комплекте с тыльным защитным кожухом шт. 8

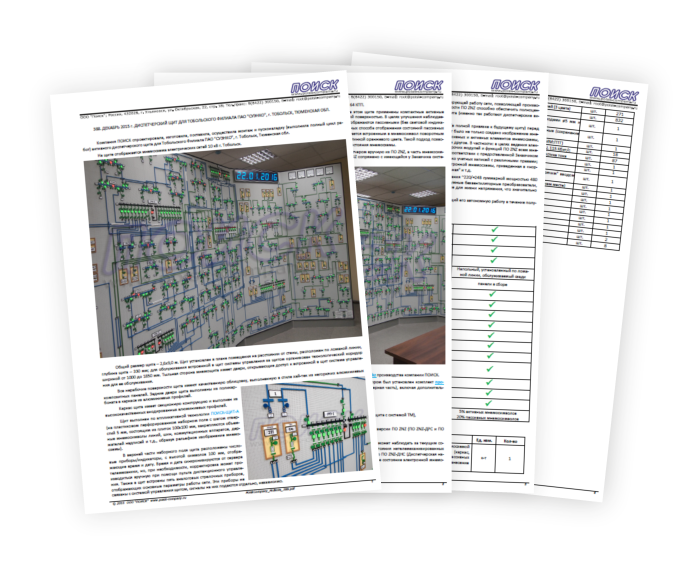

Диспетчерский видеощит для Тобольского Филиала ПАО СУЭНКО, г. Тобольск, Тюменская обл.

(PDF-брошюра, А4, 4стр., 1,16 МБ, 2015 г.)
