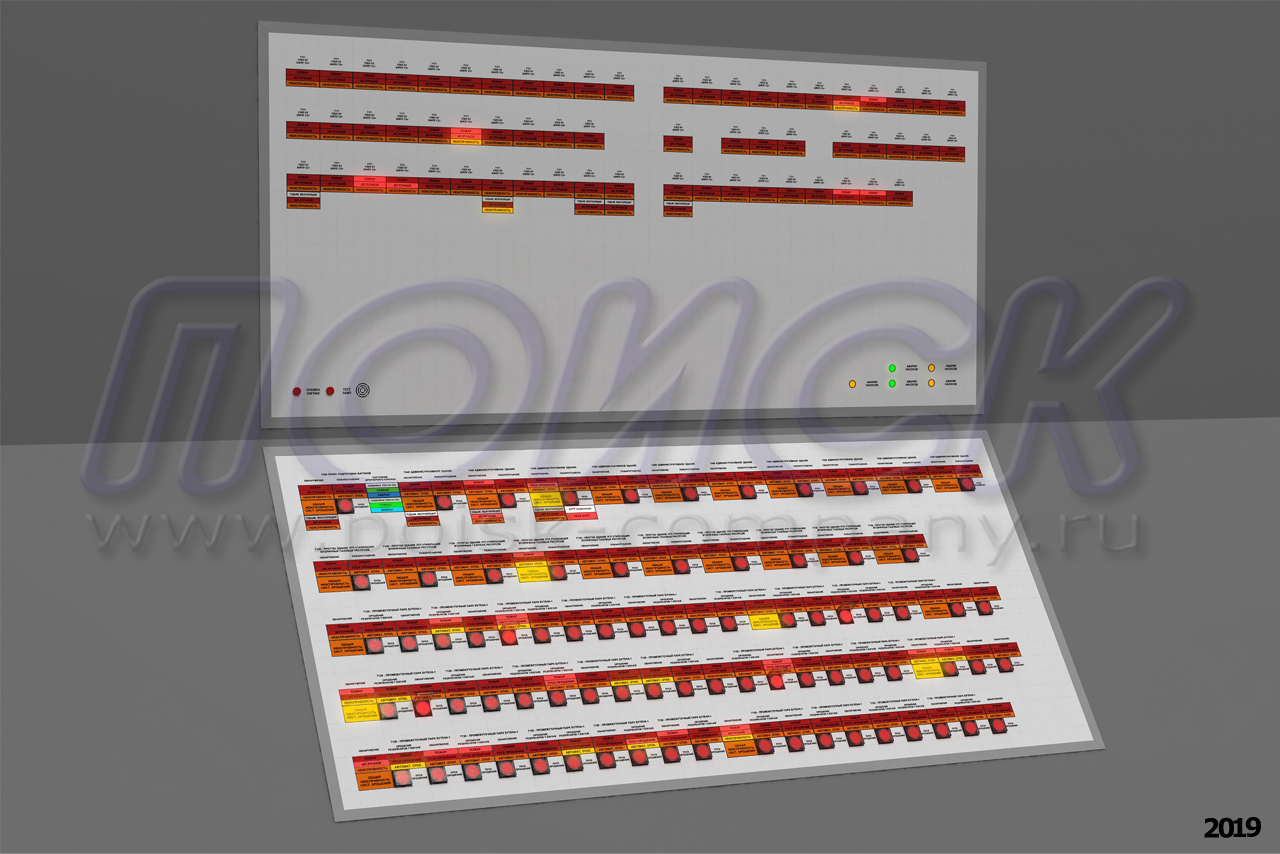

В 2019 г. компания ПОИСК спроектировала и изготовила по индивидуальному заказу две матричные панели управления системой пожаротушения в зданиях и сооружениях крупного химического предприятия.

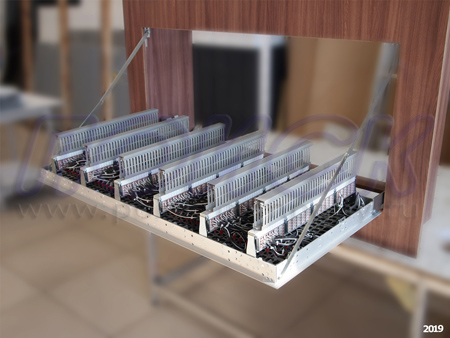

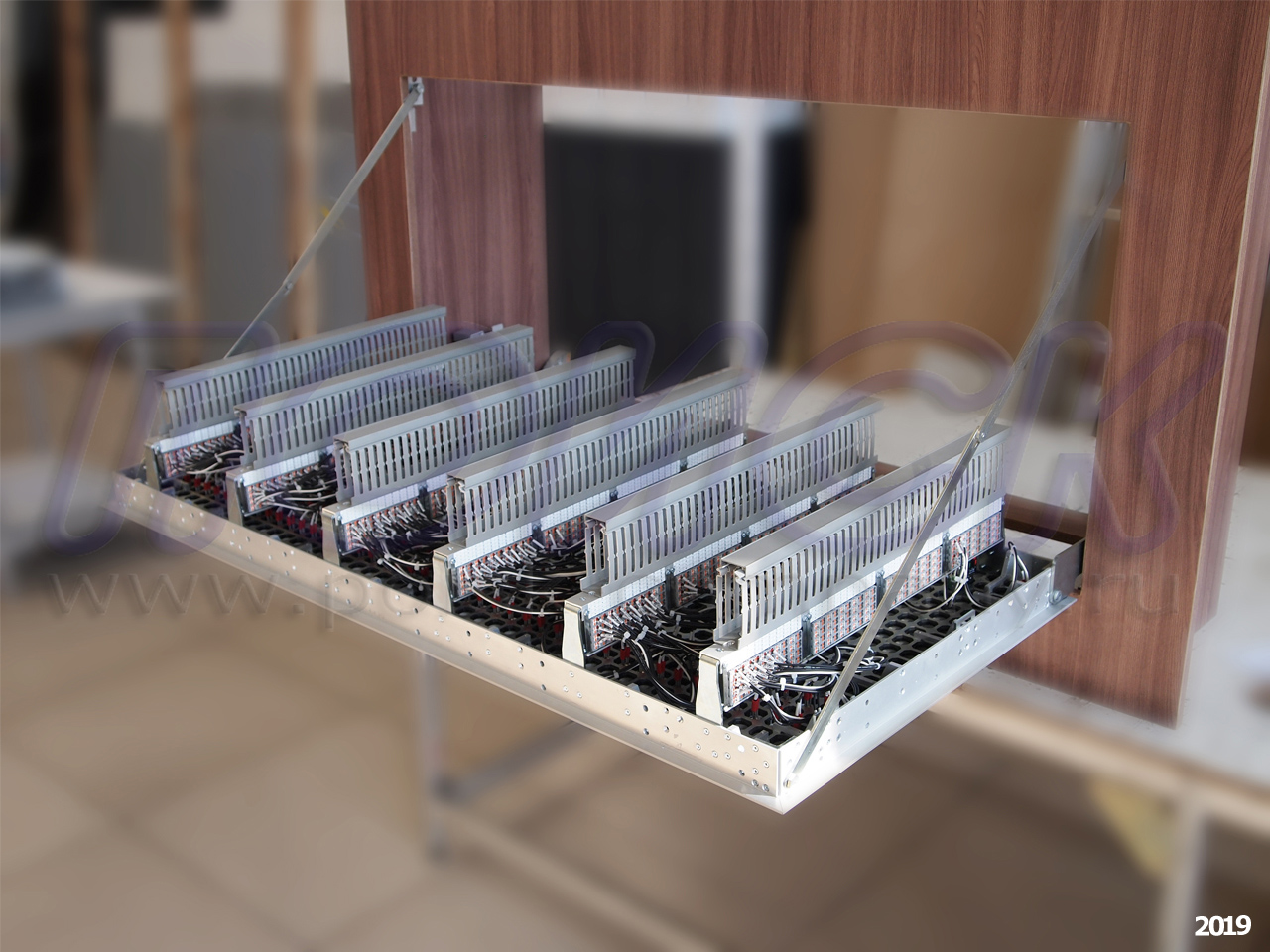

Панели имеют размеры 1150х525 мм каждая и предназначены для встраивания в окна корпуса пульта управления, выполненного из ДСП. Панели устанавливаются в практически вертикальную лицевую стенку пульта. Для удобства обслуживания панели оснащены механизмом, позволяющим сначала выдвинуть их из корпуса пульта, а затем откинуть в горизонтальное положение, таким образом обеспечивая максимальную доступность ко всему внутреннему монтажу.

Матричные панели выполнены по мозаичной технологии ПОИСК-ЩИТ-М, имеют цельную несущую основу-решетку из оцинкованной стали и обрамление (рамка-фланец), выполненное из анодированного алюминиевого профиля. Каждая из этих панелей может нести до 966 ячеек размером 25х25 мм. Ячейки и мнемосимволы - пластиковые.

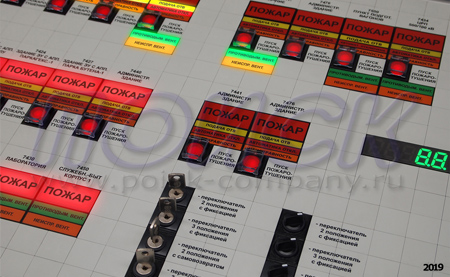

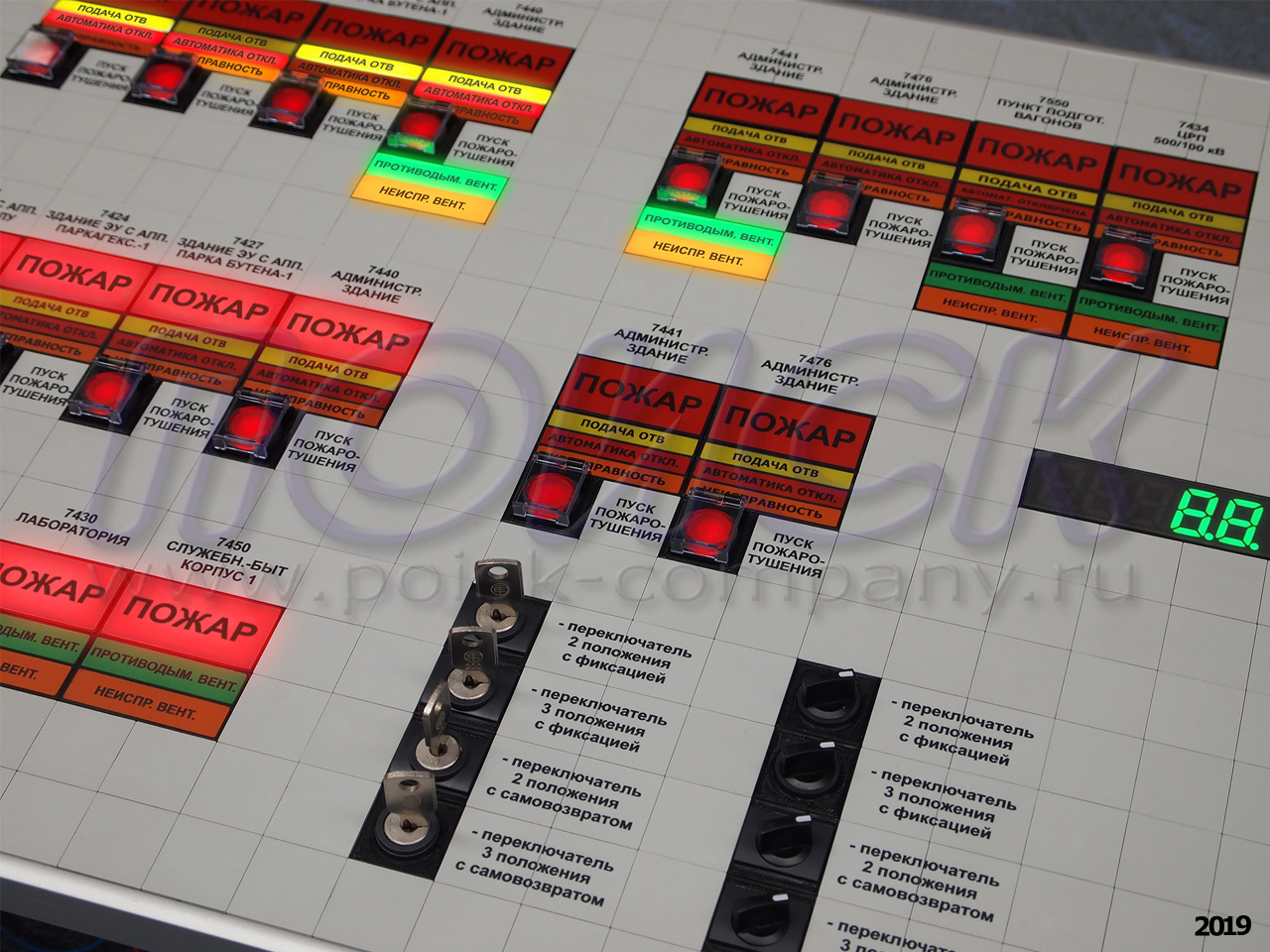

Возможности технологии ПОИСК-ЩИТ-М позволяют размещать на таких панелях массу органов индикации и управления (лампы, табло, звукоизлучатели, кнопки, ключи...), поясняющие надписи, мнемосхему, индикаторы числовых величин и т.д. Размеры панелей кратны 25 мм.

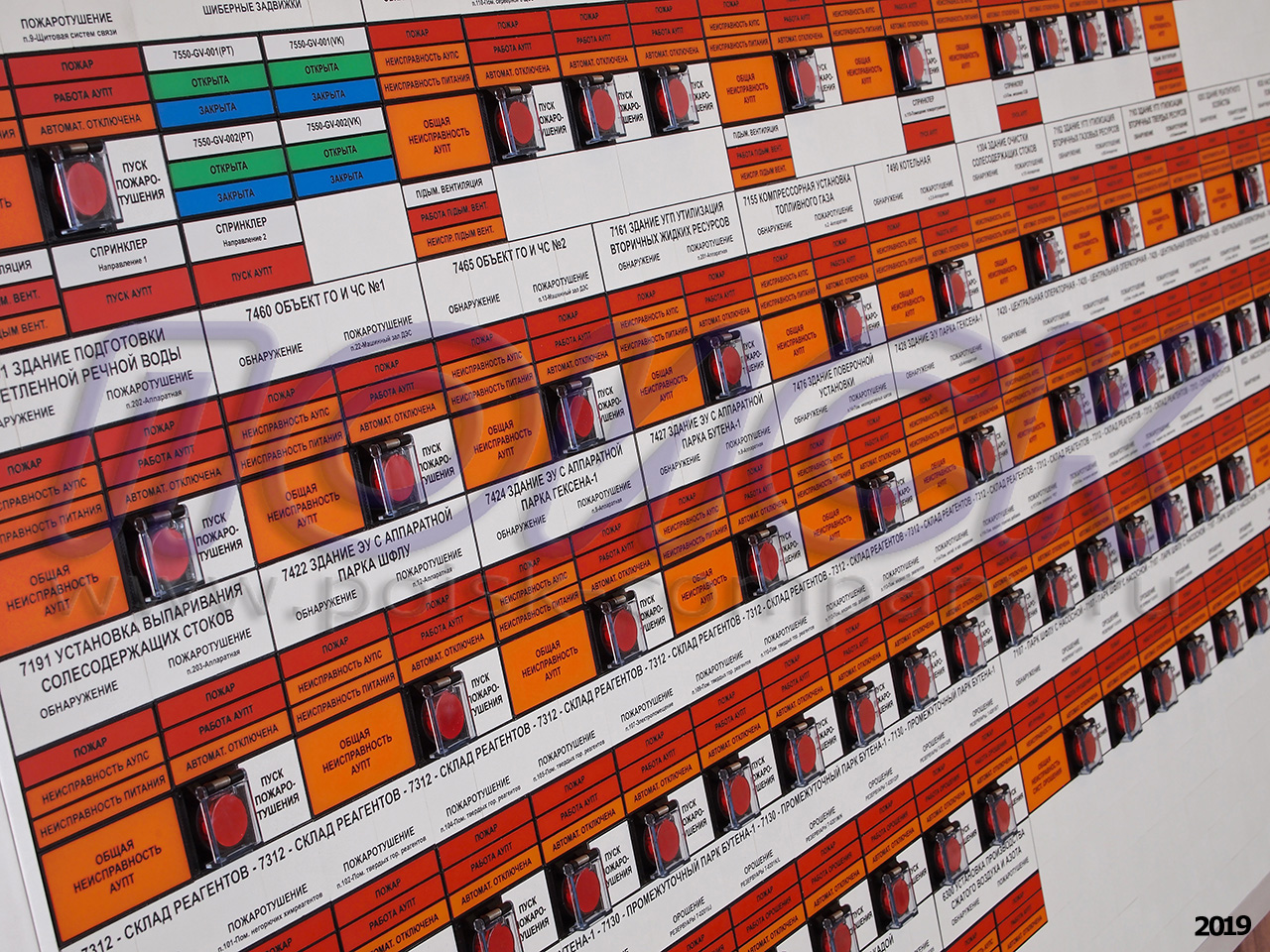

В данном заказе на панелях размещены:

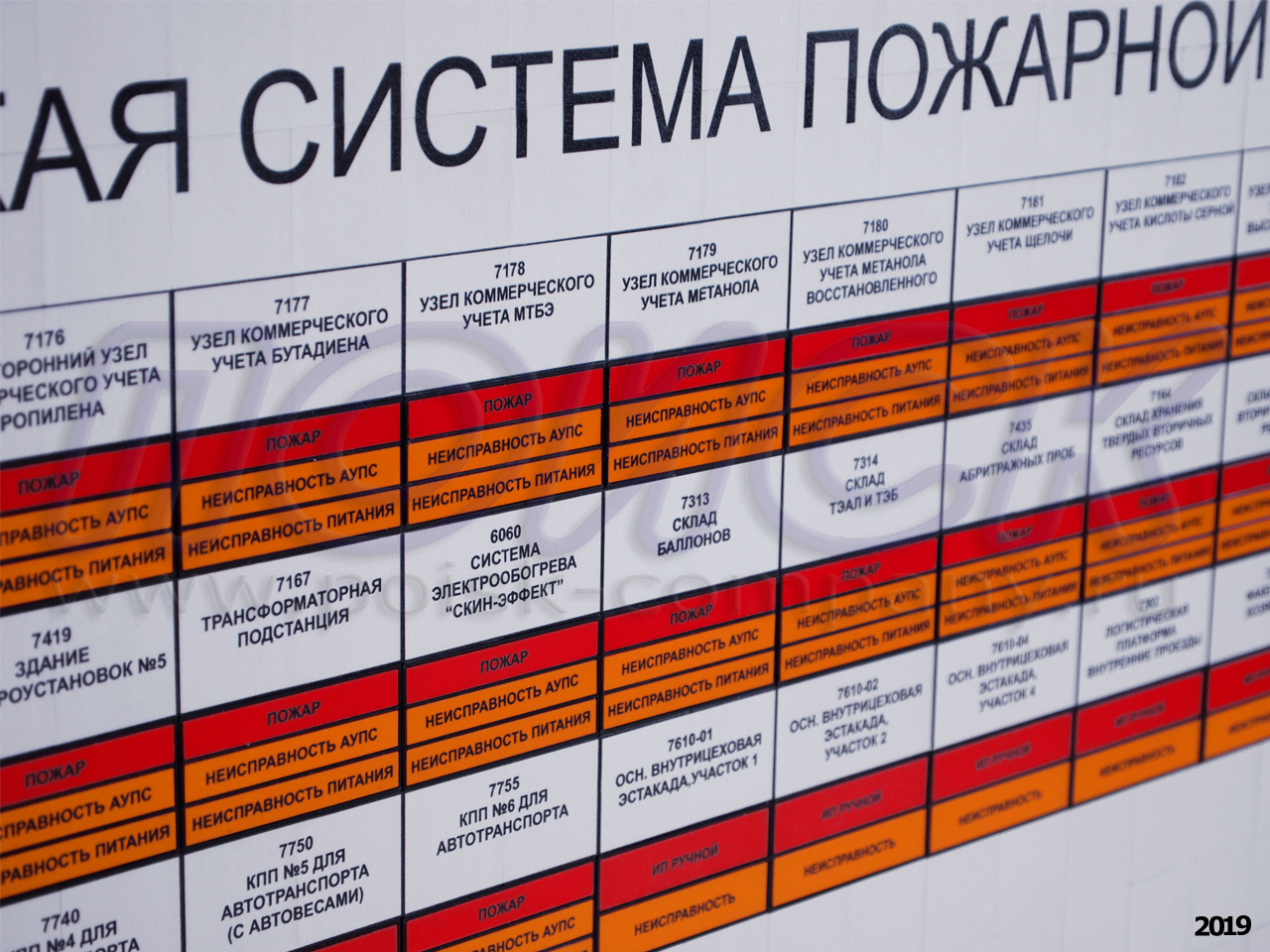

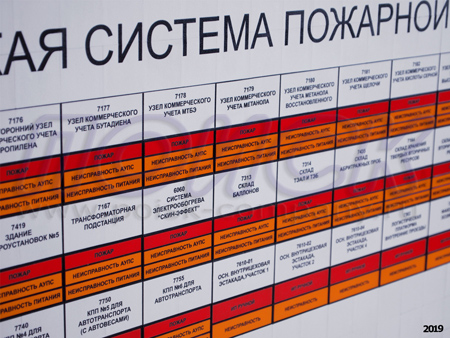

- одно-, двух- и трехзонные табло (подсвечиваемые надписи) размером 50х25 мм, а также одиночные сигнализаторы размером

25х25 мм, индицирующие состояние оборудования и аварийные сигналы,

- кнопки, управляющие насосами пожаротушения и орошения,

- элементы звуковой сигнализации,

- вспомогательные кнопки тестирования индикации и съема звуковой сигнализации,

- поясняющие надписи, подписи.

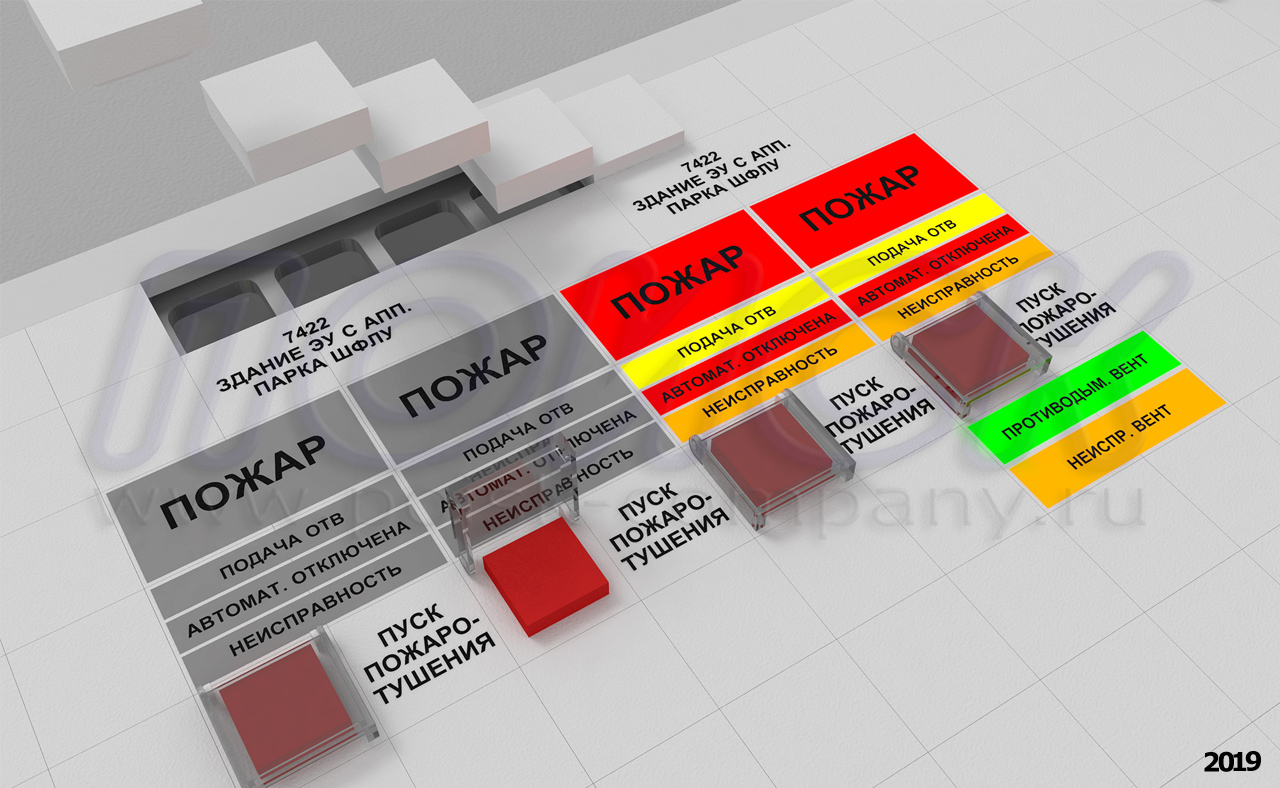

Все элементы индикации изготовлены на заказ в соответствии с пожеланиями заказчика.

В данном случае панели не имеют встроенной системы управления, управление осуществляется на уровне приема/подачи дискретных сигналов от внешнего контроллера. При необходимости подобные панели могут быть оснащены встроенной системой управления, осуществляющей обмен данными с внешними системами по интерфейсу/протоколу RS-485/Modbus.

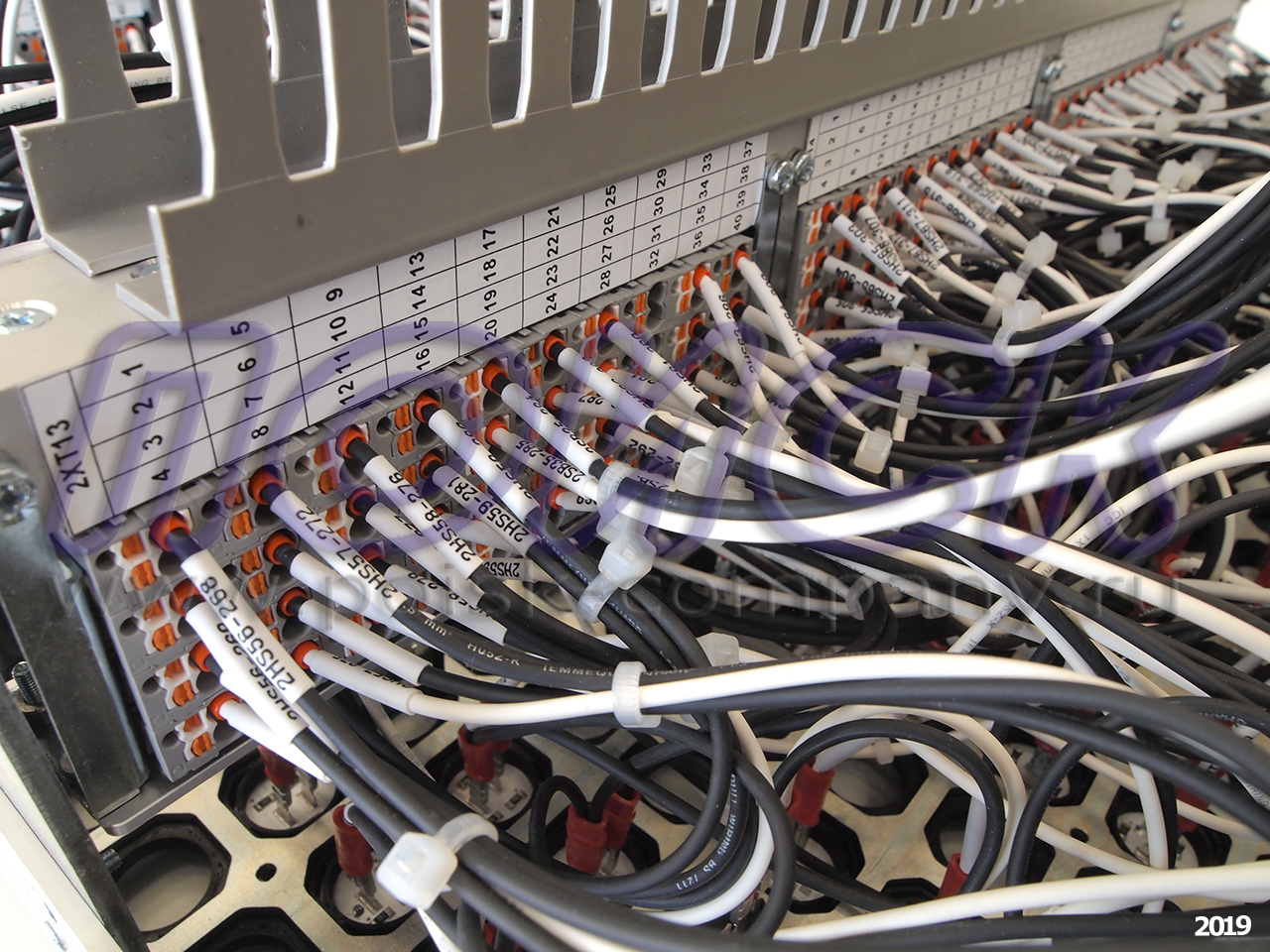

Очень плотное расположение большого числа активных компонентов потребовало создания специфического клеммного хозяйства: были применены специализированные сверхкомпактные пружинные клеммы, расположенные на траверсах, отдаленных от тыльной стороны матричных панелей. В результате панели не имеют "мертвых зон" – в каждую ячейку панели можно установить активный элемент и подключить его через клеммные ряды к системе управления.

Панели поставлены заказчику в сборе, полностью готовыми к эксплуатации, с законченным внутренним электрическим монтажом: провода, идущие от контактов расположенных на панелях элементов управления и индикации, уложены в жгуты, снабжены маркировкой и выведены на клеммные ряды, предназначенные для внешних подключений.

Внутренний электрический монтаж выполнен кабелями с пониженным дымо- и газовыделением (при горении).

В комплекте с панелями заказчику поставлена вся необходимая документация, включая паспорт, инструкцию по эксплуатации, схему электрическую принципиальную, таблицу внешних подключений и т.д.

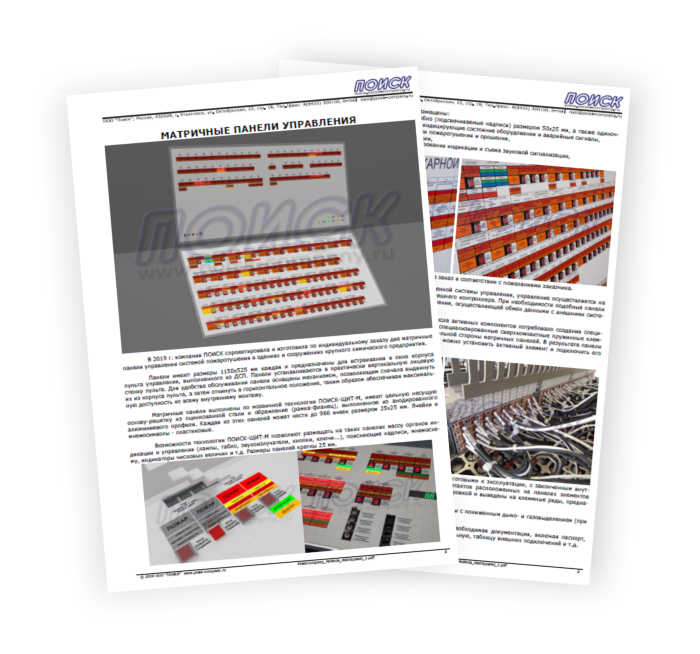

(PDF-брошюра, А4, 2 стр., 2,96 MБ, 2019 г.)
