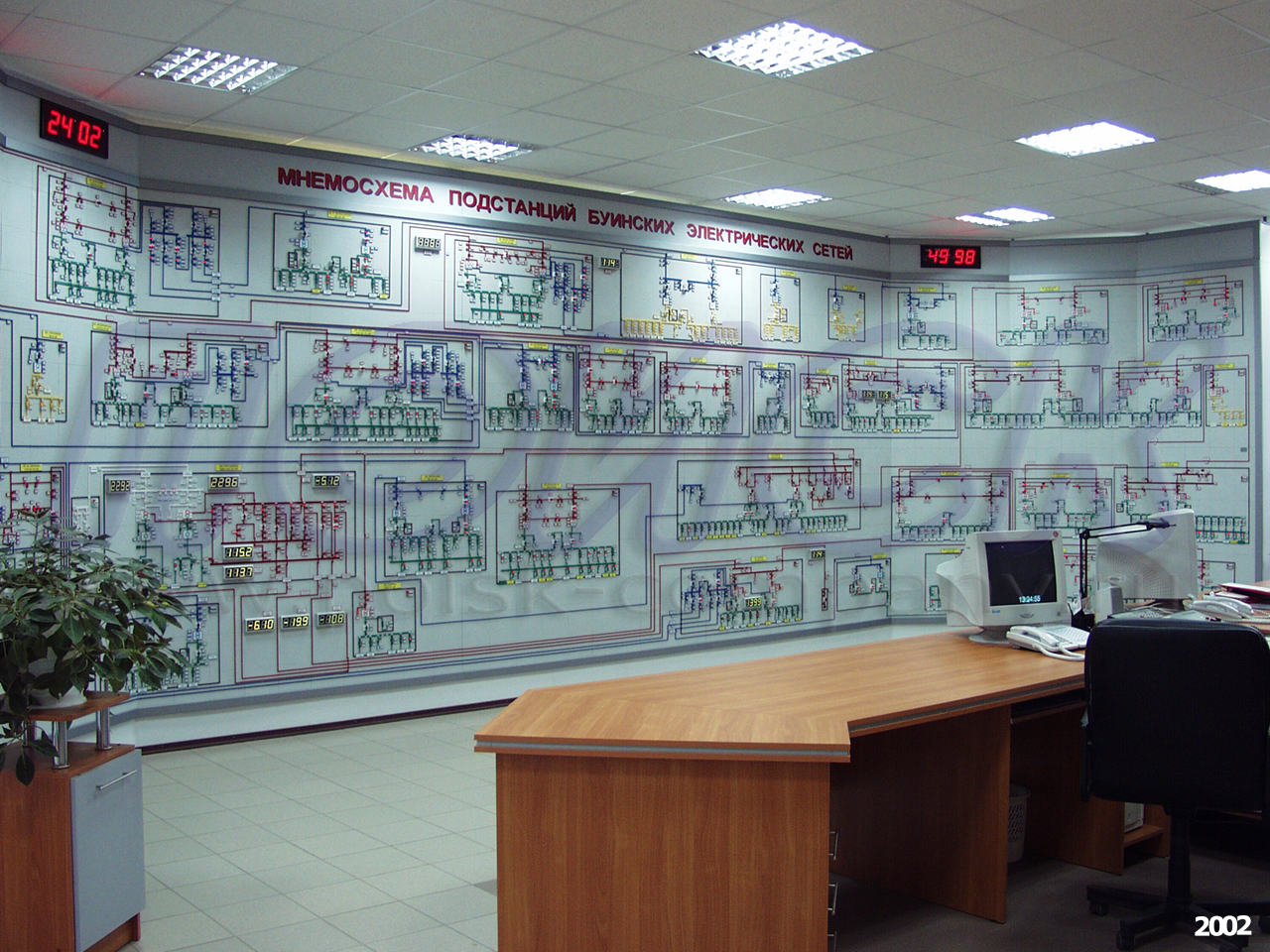

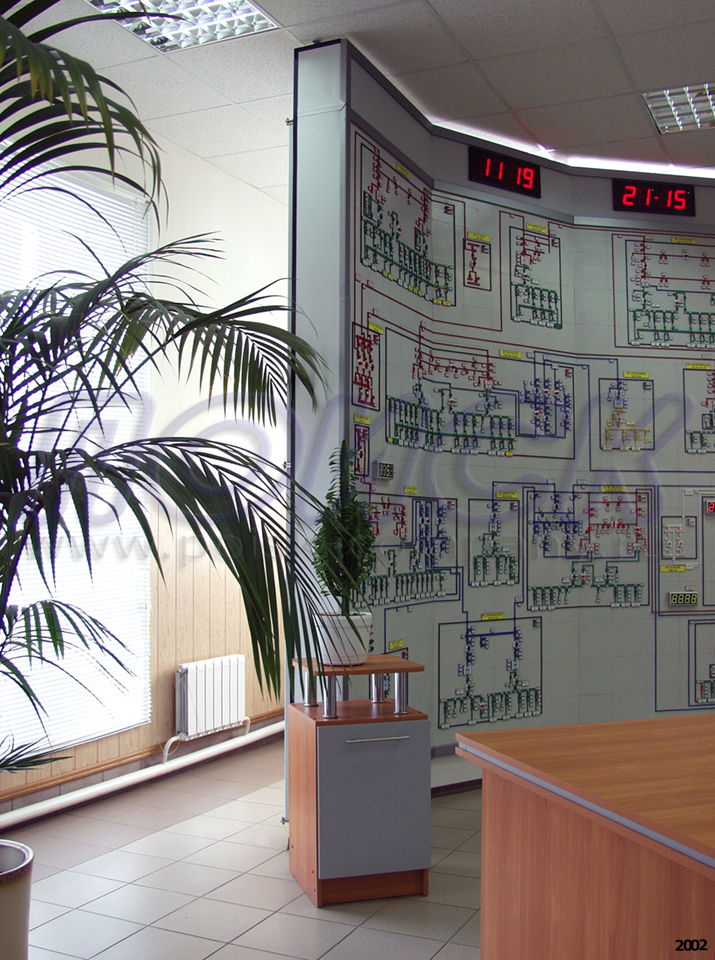

Более 2 тысяч активных мнемосимволов со светодиодами красного, желтого и зеленого цветов управляются 44-мя контроллерами К56, вмонтированными в щит.

Каждый из 16 индикаторов телеизмерений Ин4.45 отображает попеременно либо ток (красный цвет), либо напряжение (зеленый) на вводах 110 кВ подстанций.

Часть активных мнемосимволов щита поддерживается системой телемеханики КОМПАС ТМ1 (пока телемеханизированы 7 из 43 ПС), часть - вручную, с компьютера диспетчера.

Стыковка щита и системы телемеханики выполнена специалистами фирмы ПОИСК на программном уровне (пакет ZNZ32 - базовое ПО КОМПАС).

Последующая телемеханизация подстанций не потребует никаких доработок аппаратуры щита, достаточно лишь дополнить конфигурацию системы новыми объектами.

Щит укомплектован часами, частотомером, измерителем температуры (светодиодные индикаторы с высотой символов 100 мм), а также металлическими дверями, закрывающими щит сзади.

Полный цикл разработки, изготовления, монтажа и сдачи щита заказчику составил 4,3 месяца.
