488. СЕНТЯБРЬ 2019 Г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ОАО "МРСК УРАЛА" - "СВЕРДЛОВЭНЕРГО",
ПС КЕМПИНГ, Г.О. ВЕРХНЯЯ ПЫШМА, П. САНАТОРНЫЙ, СВЕРДЛОВСКАЯ ОБЛ.

Компания ПОИСК спроектировала, изготовила и поставила диспетчерский щит для ОАО "МРСК Урала" - "Свердловэнерго", ПС Кемпинг.

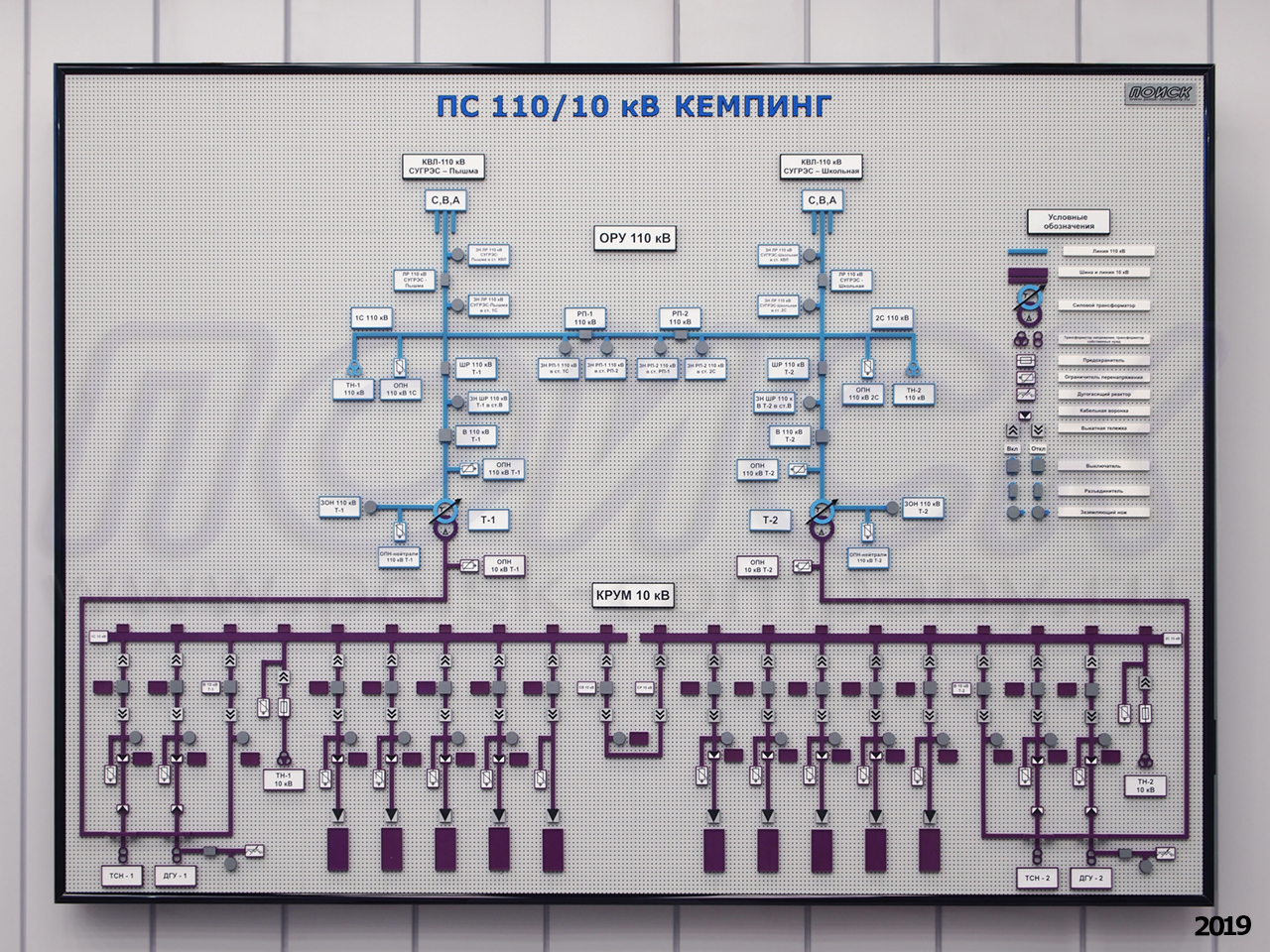

Диспетчерский щит для ОАО МРСК Урала - Свердловэнерго, ПС Кемпинг
Диспетчерский щит для ОАО МРСК Урала - Свердловэнерго, ПС Кемпинг

Это один из типичных примеров небольшого и недорогого пассивного диспетчерского щита для оснащения подстанции. Щит выполнен в технике пластиковой аппликации по технологии ПОИСК-ЩИТ-А. Щиты такой конструкции имеют небольшие вес и глубину (не более 50 мм), легко размещаются на стене, не требуют никаких особых навыков для работы, с помощью встроенных в мнемосимволы поворотных указателей и переносных мнемосимволов и плакатов позволяют отображать текущее состояние схемы. Также производятся модификации таких щитов в активном автономном исполнении (состояния коммутационных аппаратов отображаются свечением светодиодов, зависящим от положений встроенных в мнемосимволы поворотных указателей) и активном-сопряженном с системой сбора данных/телемеханики (состояния коммутационных аппаратов отображаются свечением светодиодов, зависящим от информации, приходящей от системы сбора данных/телемеханики).

Размеры щита – 1,0х1,4 м.

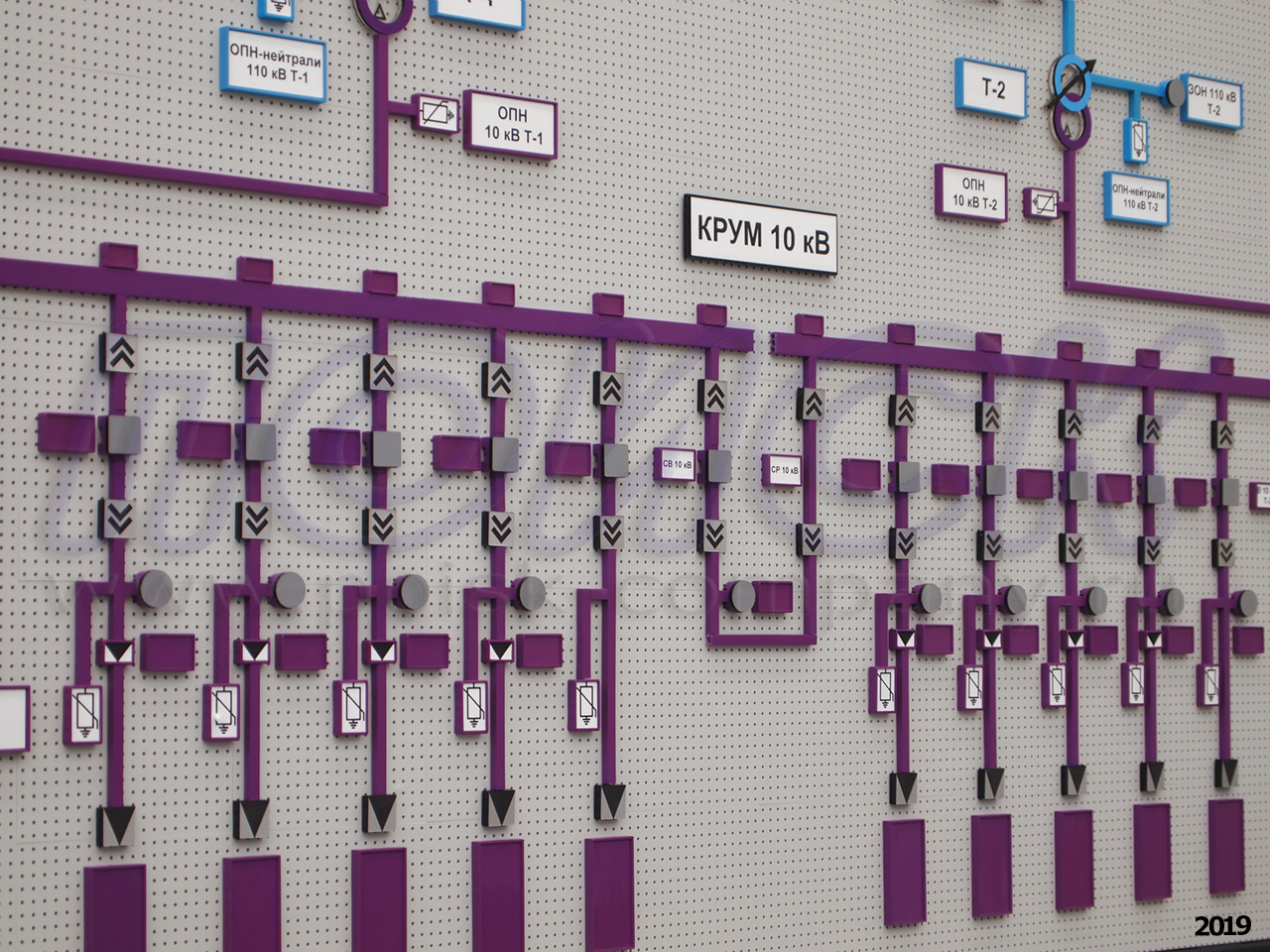

Для отображения коммутационных аппаратов используются мнемосимволы с магнитной основой, их состояния отображаются с помощью переносных магнитных пластинок.

СОСТАВ РАБОТ

Разработка индивидуального проекта yes
Проектирование конструкции щита yes
Разработка плана размещения щита в диспетчерском пункте yes
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) yes
Производство компонентов щита
каркас настенный
наборное поле панели в сборе
комплект мнемосимволов yes
система питания no
система управления no
декоративное обрамление наборного поля yes
облицовка нерабочих поверхностей yes
заголовок yes
Нанесение согласованной мнемосхемы на наборное поле yes
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита yes
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение no
Сопряжение с системой телемеханики на программном уровне no
Поставка запаса мнемосимволов (% от числа смонтированных на щите) 20%


КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Щит диспетчерский аппликативный ПОИСК-ЩИТ-А, настенный, пассивный с мнемосхемой размером 1,0х1,4 м, включая разработку проекта, изготовление и комплектацию щита (каркас, наборное поле, комплект пассивных мнемосимволов (включая 20%-ый запас от числа смонтированных на щите), облицовка нерабочих поверхностей, заголовок), нанесение мнемосхемы, тара/упаковка компл. 1
ПО ZNZ-ДИУС (Диспетчерская информационная управляющая станция) с электронной мнемосхемой-копией щита шт. 1
Комплект инструментов для внесения изменений в мнемосхему (бокорезы, инструмент для запрессовки монт. штырей, резак), компл. компл. 1
Оборудование для изготовления надписей (комплект пленки (25 листов А4), ч/б лазерный принтер), компл. компл. 1

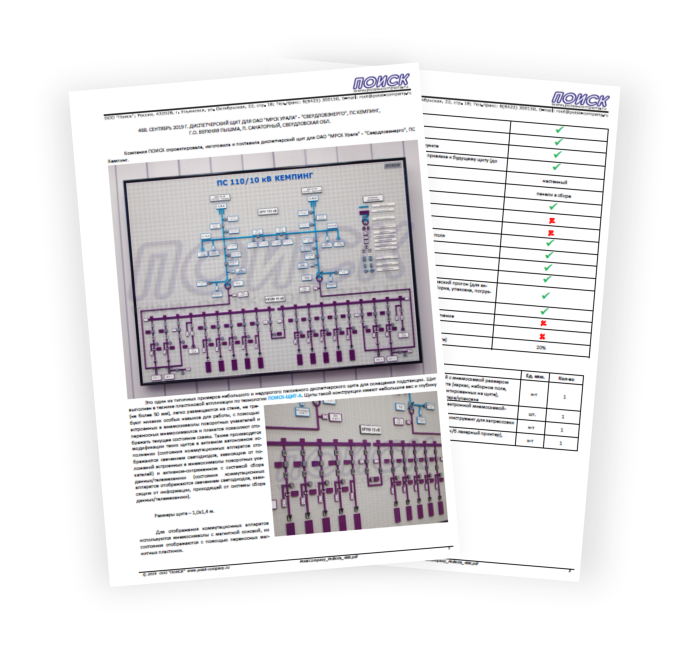

Диспетчерский щит для ОАО МРСК Урала - Свердловэнерго, ПС Кемпинг

(PDF-брошюра, А4, 2 стр., 817 КБ, 2019 г.)
