451. МАЙ 2018 г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ООО "АСКИНСКИЕ ЭЛЕКТРИЧЕСКИЕ СЕТИ"

ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ООО АСКИНСКИЕ ЭЛЕКТРИЧЕСКИЕ СЕТИ

В мае 2018 г. компания ПОИСК выполнила работы по производству и поставке компонентов диспетчерского щита для ООО "Аскинские электрические сети", обеспечивающего распределение электроэнергии с использованием магистральных линий электропередачи напряжением 10 кВ и ниже.

Заказчику отгружен набор для самостоятельной сборки щита: перфорированная плитка (для сборки наборного поля площадью 14,6 кв.м), комплект пассивных мнемосимволов, а также диспетчерское программное обеспечение ZNZ для предварительного моделирования мнемосхемы-копии щита перед ее нанесением на наборное поле. Кроме того, в состав поставляемого набора включены материалы для самостоятельного изготовления надписей (необходимость в которых возникает во время эксплуатации щита), а также комплект инструментов для нанесения мнемосхемы и последующего внесения изменений в нее.

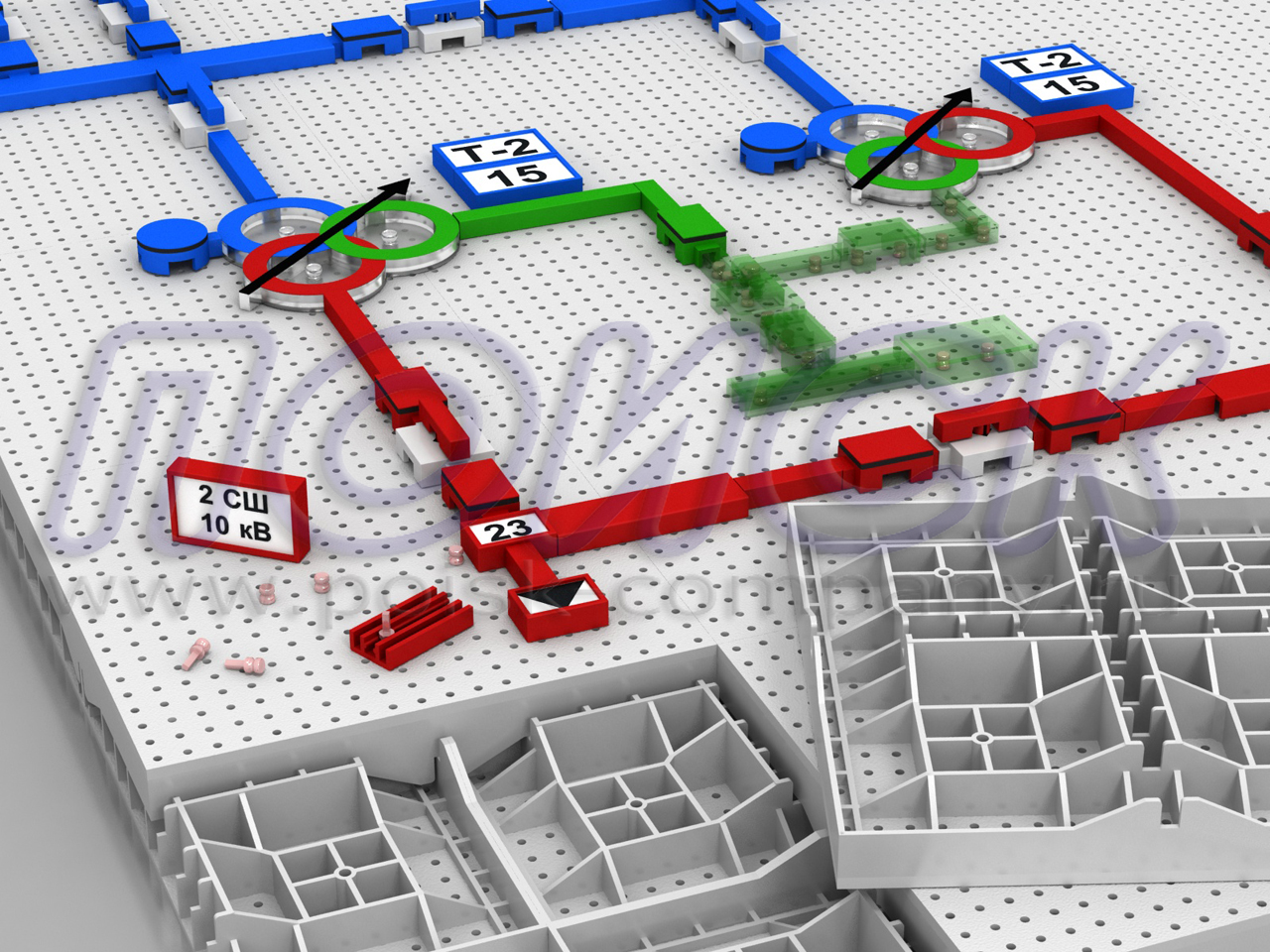

Данный щит не связан с компьютером или какой-либо внешней информационной системой. Мнемосимволы со светодиодной индикацией отсутствуют. Состояния всех мнемосимволов выключателей отображаются на щите с помощью встроенного в них поворотного указателя.

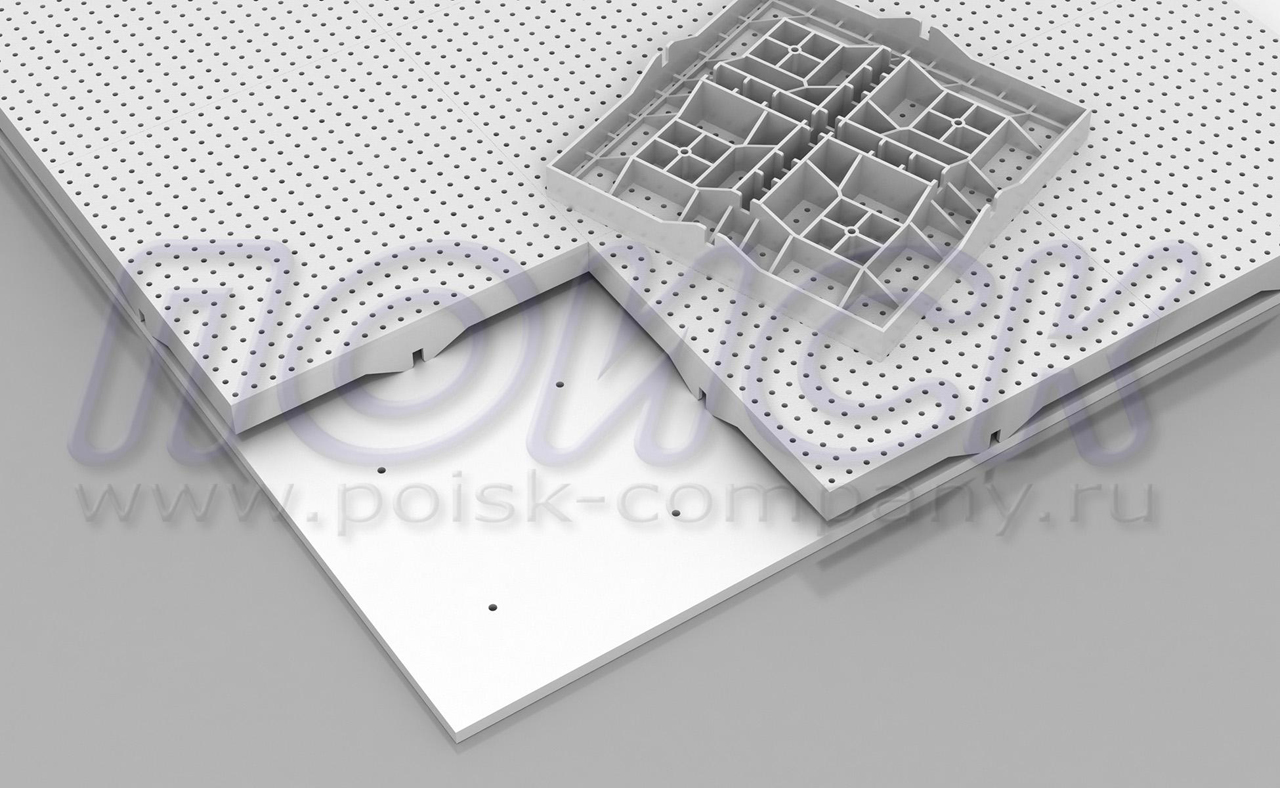

Для набора основы щита используется один слой плитки размером 100х100 мм

Для набора основы щита используется один слой плитки размером 100х100 мм с шагом перфорации 5 мм и толщиной (глубиной) - 10 мм ("Плитка-100"). Плитка наборного поля имеет 4 бобышки на тыльной стороне для ее крепления к какому-либо основанию. Для создания наборного поля плитки закрепляются с помощью винтов или саморезов на любые плоские поверхности, такие как листы ДВП, ДСП, ГВЛ, фанеры, алюминия, стали и т.д.

Поставленный набор – это самый минимальный вариант комплектации диспетчерского щита, поставка которого не сопровождается никакими дополнительными работами со стороны компании ПОИСК. В данном случае в целях удешевления все работы, касающиеся сборки наборного поля щита, проектирования и нанесения мнемосхемы, установки щита в диспетчерском пункте и т.д., выполняются Заказчиком самостоятельно.




СОСТАВ РАБОТ

Разработка индивидуального проекта no
Проектирование конструкции щита no
Разработка плана размещения щита в диспетчерском пункте no
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) no
Производство компонентов щита
каркас no
наборное поле Плитка-100 "россыпью"
комплект мнемосимволов yes
система питания no
система управления no
декоративное обрамление наборного поля no
облицовка нерабочих поверхностей no
заголовок no
Нанесение согласованной мнемосхемы на наборное поле no
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита no
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение no
Сопряжение с системой телемеханики на программном уровне no
Поставка запаса мнемосимволов (% от числа смонтированных на щите) -



КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Перфорированная плитка наборного поля (ПЛИТКА-100) шт. 1460
Мнемосимвол Линия (Л45200) шт. 260
Мнемосимвол Линия полосатая (ЛП45200) шт. 10
Мнемосимвол Шина (Ш10110) шт. 30
Мнемосимвол Опора мостовая (ОМ) шт. 20
Мнемосимвол Выключатель с поворотным указателем (В1515П) шт. 50
Мнемосимвол Заземляющий нож с поворотным указателем (ЗН15П) шт. 150
Мнемосимвол Держатель надписи 25х50 (ДН2550) шт. 20
Мнемосимвол Держатель надписи 15х23 (ДН1523) шт. 800
Мнемосимвол Генератор Г23 (держатель надписи круглый d23) шт. 5
Мнемосимвол Держатель надписи 38х140 (ДН38140) шт. 80
Мнемосимвол Держатель надписи 38х200 (ДН38200) шт. 20
Мнемосимвол Клипса (К0809) шт. 500
Мнемосимвол Клипса - держатель плаката (КДП) шт. 36
Мнемосимвол Плакат шт. 36
Мнемосимвол 5-РЕКА шт. 30
Мнемосимвол 5-ЛЭП шт. 30
Мнемосимвол 5-ДОРОГА шт. 50
Мнемосимвол Трансформатор двухобмоточный (ТР2х12) шт. 450
Штырь монтажный шт. 5900
Комплект инструментов для внесения изменений в мнемосхему (бокорезы, инструмент для запрессовки монтажных штырей, резак) шт. 1
Материалы для изготовления надписей (комплект пленки) шт. 1
ПО ZNZ-ДИУС - Диспетчерская информационно-управляющая станция (лицензия на одно рабочее место) шт. 1


Поставка компонентов диспетчерского щита сопровождается альбомом эксплуатационной (в т.ч. сборочной) документации, а также лицензией на диспетчерское ПО ZNZ (лицензия на 1 рабочее место, поставляется бесплатно с каждым диспетчерским щитом), в котором можно не только выполнить предварительное моделирование мнемосхемы щита перед ее нанесением на наборное поле, но и работать в нем с электронной "живой" мнемосхемой-копией щита с возможностью коммутации элементов, с отображением запитки линий и т.д.
