МНЕМОЩИТ ДЛЯ ОАО "НОВОЛИПЕЦКИЙ МЕТАЛЛУРГИЧЕСКИЙ КОМБИНАТ", Г. ЛИПЕЦК

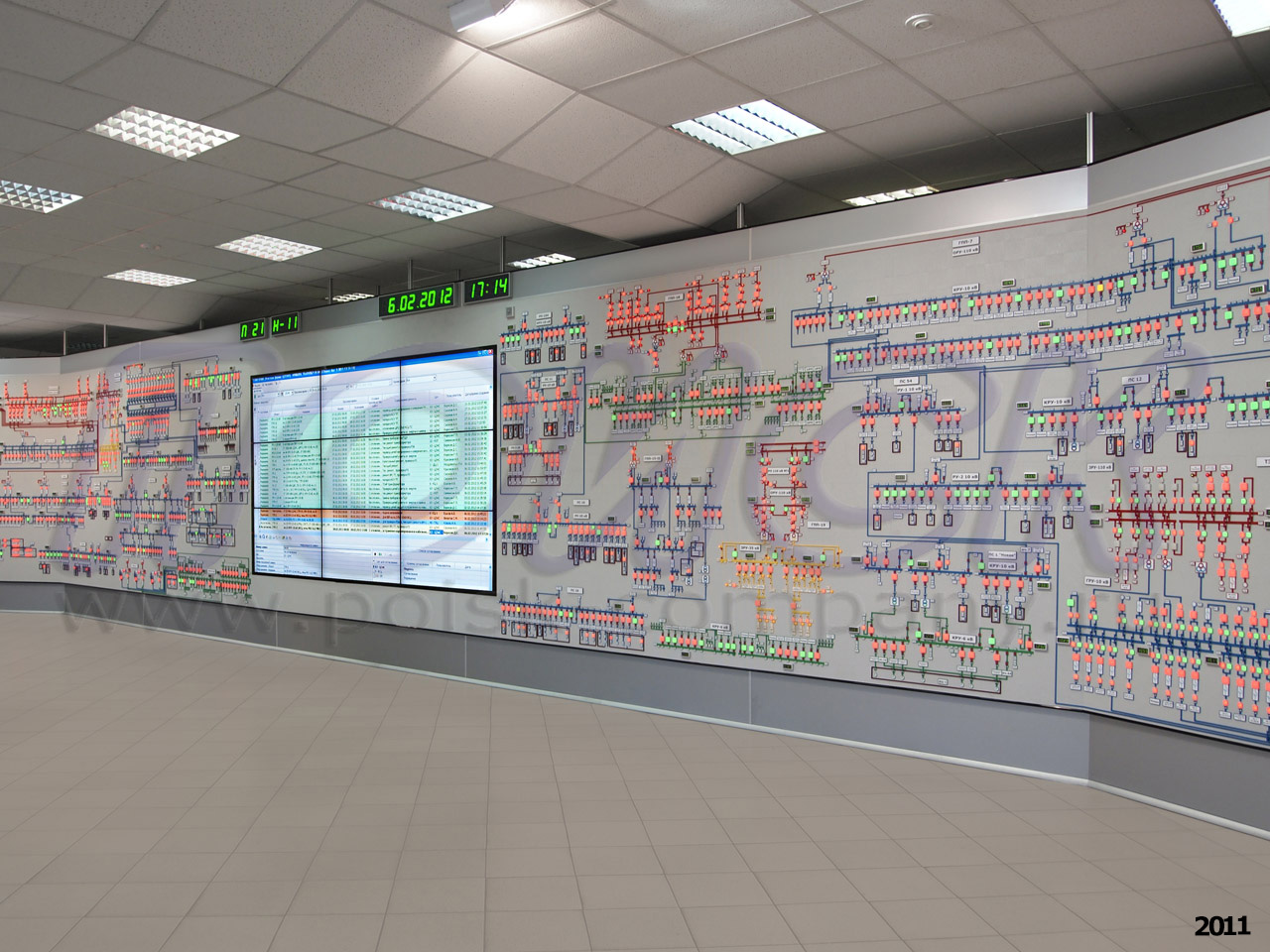

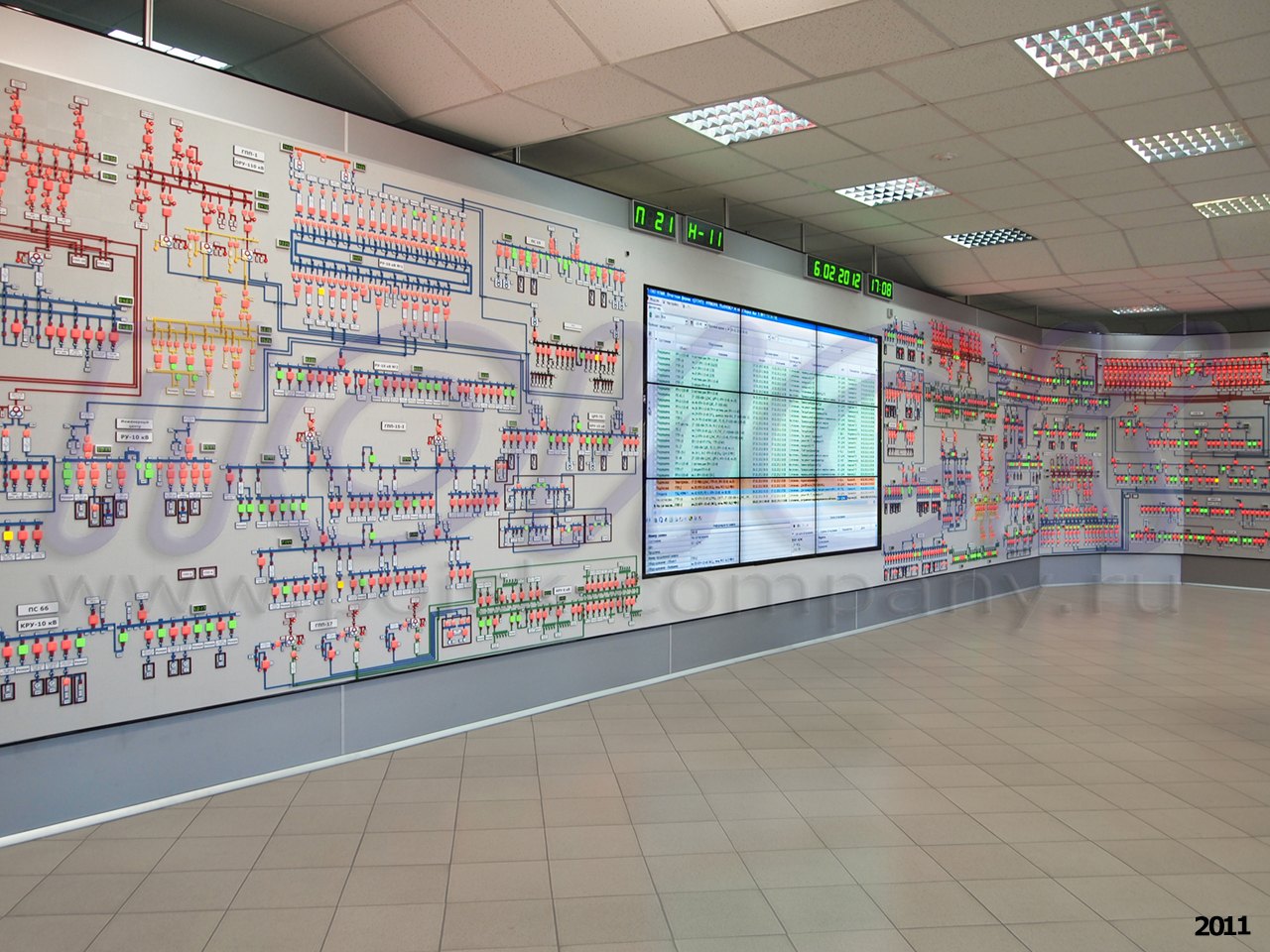

Компания ПОИСК изготовила, осуществила монтаж и пусконаладку щита для установки в диспетчерском пункте ОАО "Новолипецкий металлургический комбинат" г. Липецк Липецкой обл. На щите представлена мнемосхема электрических сетей 110/35/10/6/3/0,4 кВ ЦЭлС Новолипецкого металлургического комбината. Активный диспетчерский щит напольного исполнения с креплением к потолку располагается по ломанной линии. На фризе щита расположены индикаторы часов, календаря и температуры серии ИнХ.100. Панели наборного поля состоят из пластмассовых плиток размером 0,1х0,1 м, имеющих сетку отверстий диаметром 1,8 мм с шагом 5х5 мм. В комплект поставки щита входит набор диспетчерской мебели. В наборное поле мнемощита встроена видеостена размером 1,8 х 3,1 м, состоящая из 9 ЖК-панелей (3 х 3) с диагональю экрана 46".

Порядковый номер щита: 236
Габариты щита: 2,95 х 21,1 м (62,2 м²)
Размеры рабочего поля щита: 2,4 х 18,0 м (43,2 м²)
Питающих подстанций ПС и распредпунктов РП: 16 ПС
Трансформаторных подстанций ТП: 205
Активных мнемосимволов: 2760
Индикаторов телеизмерений: 169 (Ин4.14)
Программа управления: ZNZ32, сопряжена с телемеханикой
