375. ИЮНЬ 2015 г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ КОМПЛЕКСА ЗДАНИЙ "СТАРАЯ ПЛОЩАДЬ", г. МОСКВА

Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку (выполнила полный цикл работ) активного диспетчерского щита для Комплекс зданий "Старая площадь", г. Москва.

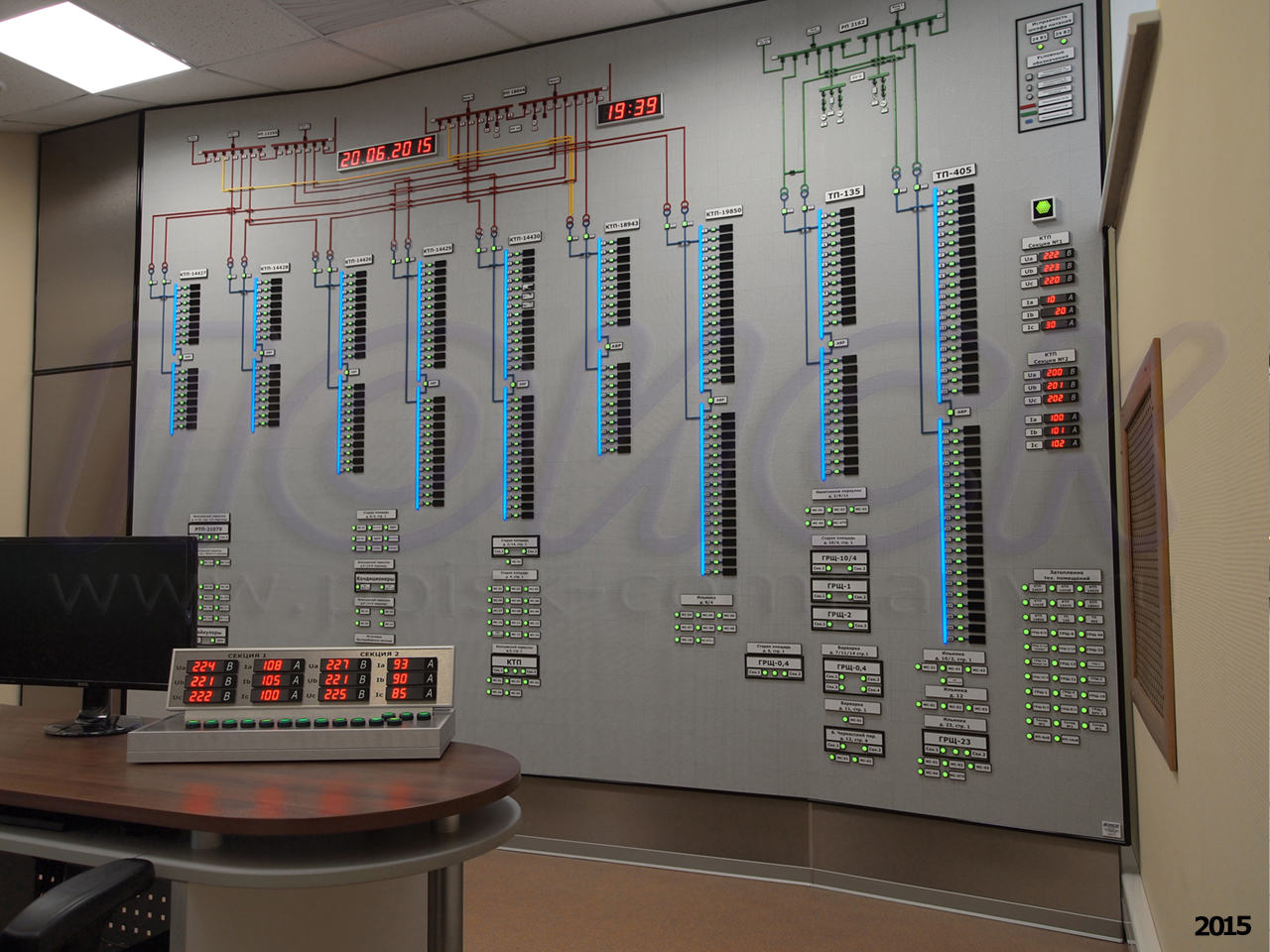

На щите отображается мнемосхема сети электроснабжения комплекса зданий “Старая площадь”.

Диспетчерский щит для комлекса зданий Старая площадь

Общий размер щита – 2,9х4,0 м. Щит установлен в достаточно тесном помещении - от стены до стены, конструкция щита включает в себя дверь, расположенную в одной плоскости с наборным полем и обеспечивающую доступ во внутреннее пространство для обслуживания встроенной в щит электроники. В пространстве за щитом установлен и шкаф питания. Наборное поле расположено в плане помещения по ломаной линии.

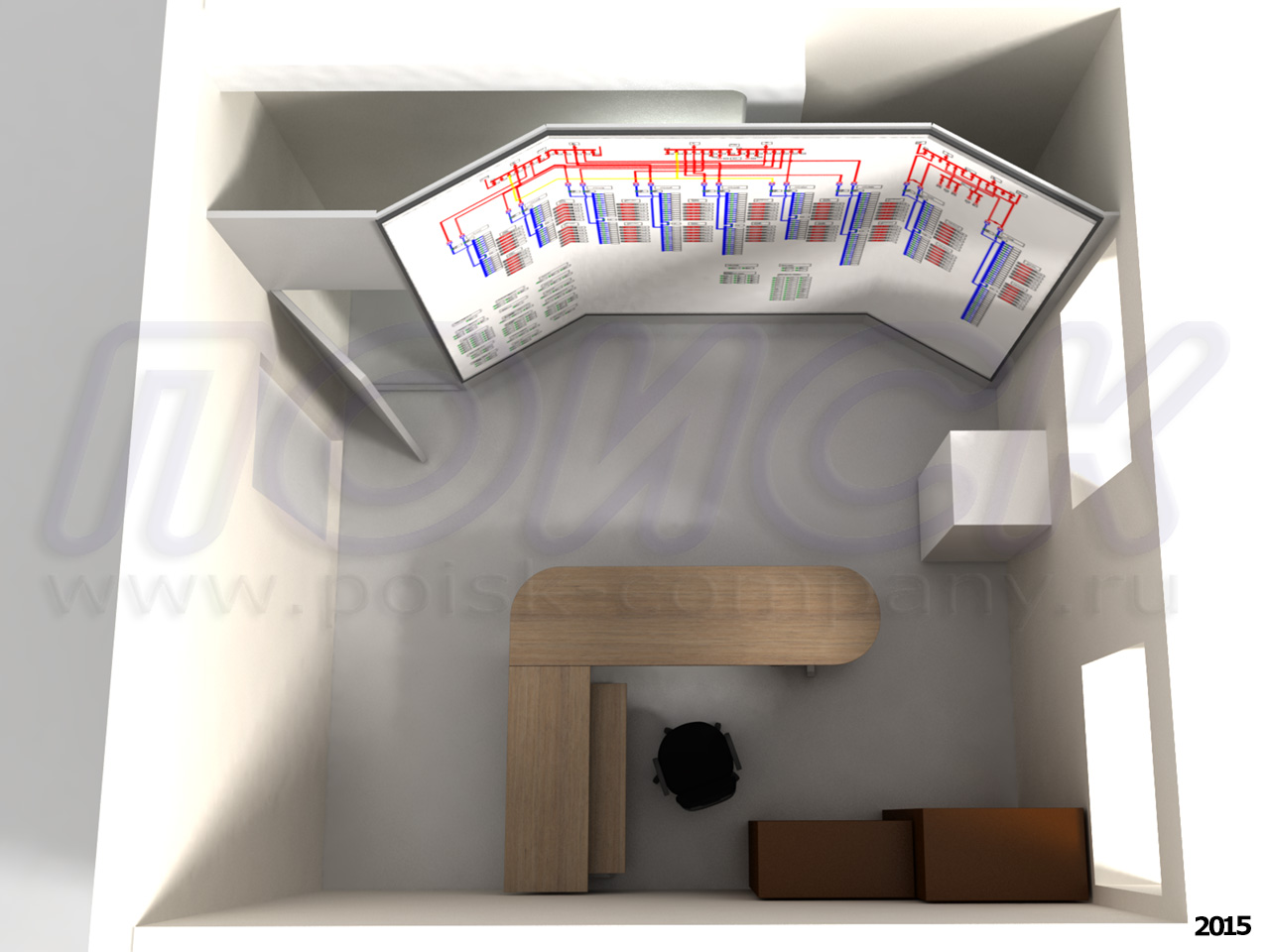

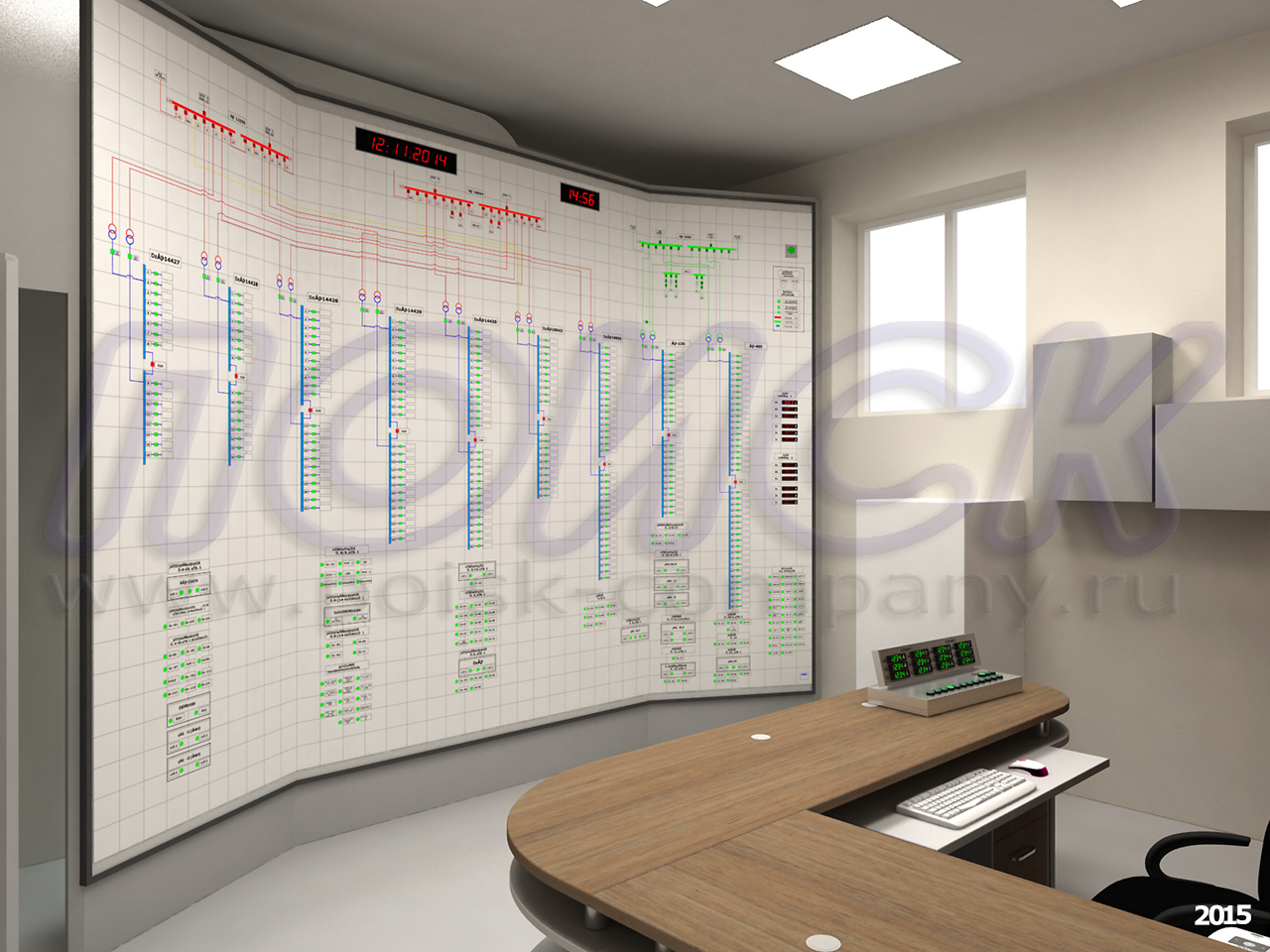

Во время проектирования было выполнено 3D-моделирование помещения.

Диспетчерский щит для комлекса зданий Старая площадь Диспетчерский щит для комлекса зданий Старая площадь

Диспетчерский щит для комлекса зданий Старая площадь Все нерабочие поверхности щита имеют качественную облицовку, выполненную в стиле хай-тек из негорючих алюминиевых композитных панелей.

Внутреннее пространство диспетчерского щита (зона обслуживания системы управления) оснащено системой подсветки, выполненной из светодиодных линеек и автоматически включающейся при открывании двери. Каркас щита имеет секционную конструкцию и выполнен из анодированных алюминиевых профилей.

Щит выполнен по аппликативной технологии ПОИСК-ЩИТ-А (на пластиковом перфорированном наборном поле с шагом отверстий 5 мм, состоящим из плиток 100х100 мм, закрепляются объемные мнемосимволы линий, шин, коммутационных аппаратов, держателей надписей и т.д., образуя рельефное изображение мнемосхемы).

Диспетчерский щит для комлекса зданий Старая площадьВ верхней части наборного поля щита расположены числовые приборы/индикаторы, с высотой символов 57 мм, отображающие время и дату. Время и дата синхронизируются от внешней системы управления заказчика, но, при необходимости, корректировка может производиться вручную при помощи пульта дистанционного управления.

Щит – активный. На щите, помимо мнемосхем питающих РП, представлены полностью развернутые схемы ТП, в т.ч. мнемосхема уровня 0,4 кВ, которая занимает большую часть площади щита. Причем, элементы сети 6/10 кВ представлены пассивными мнемосимволами, а коммутационные аппараты и шины сети 0,4 кВ представлены активными мнемосимволами (со светодиодной индикацией). Светящиеся шины обозначают наличие напряжения.

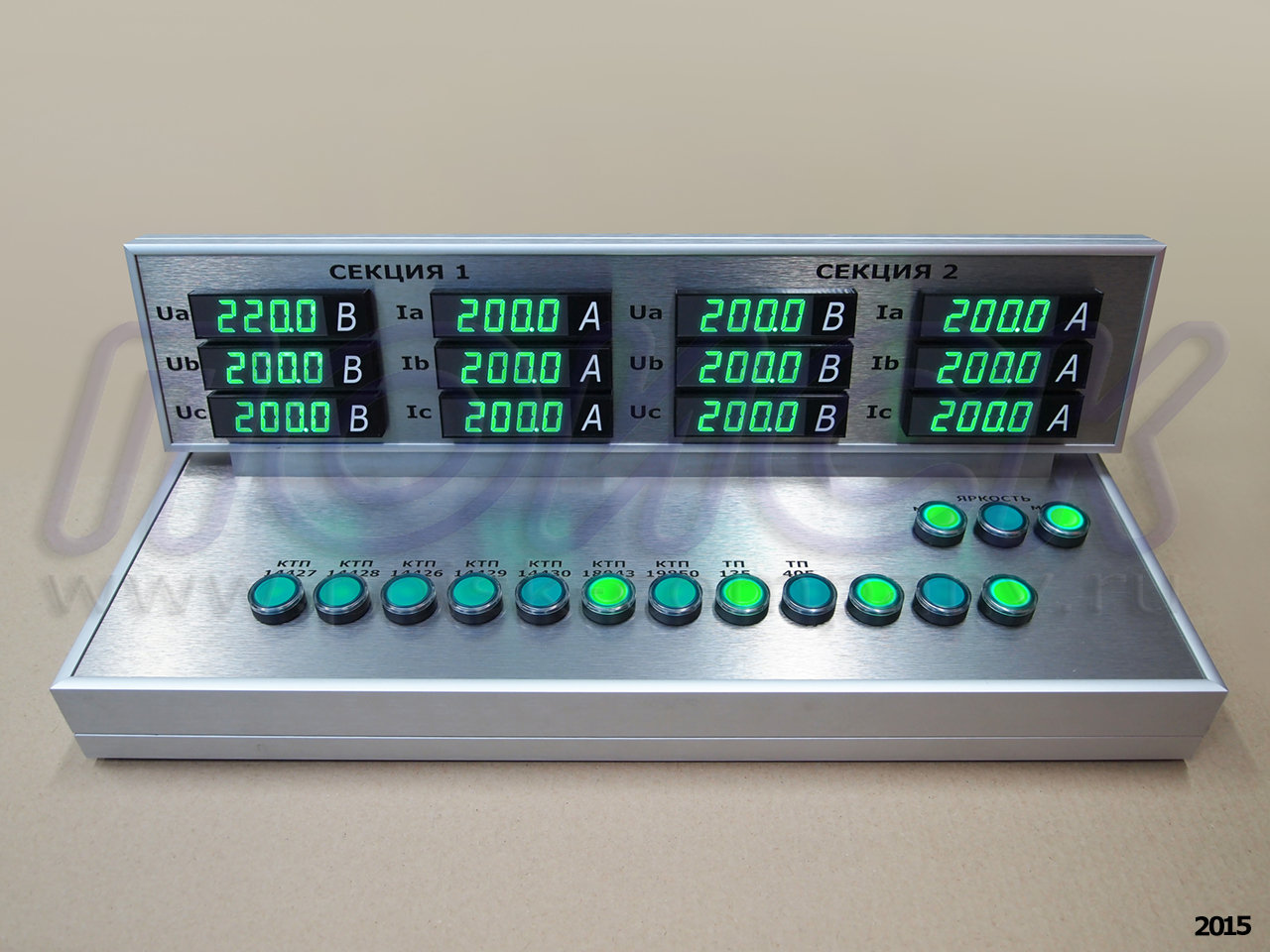

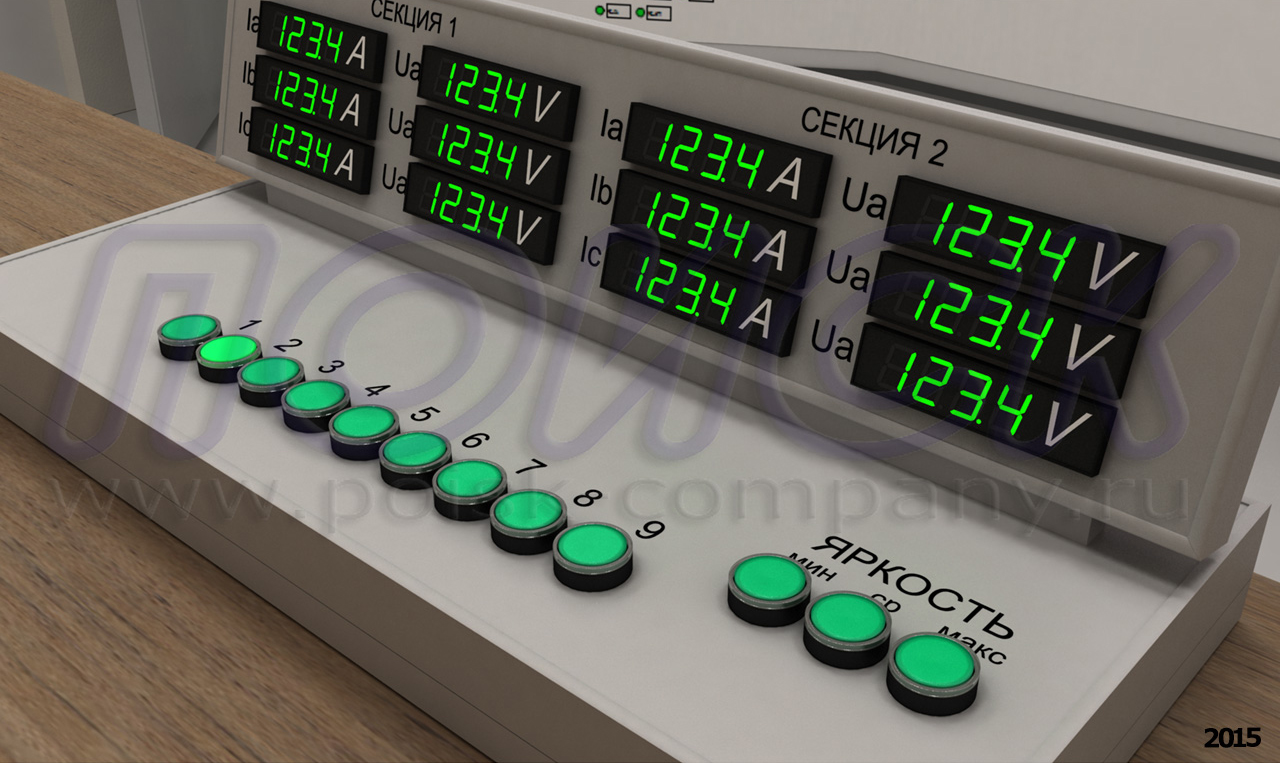

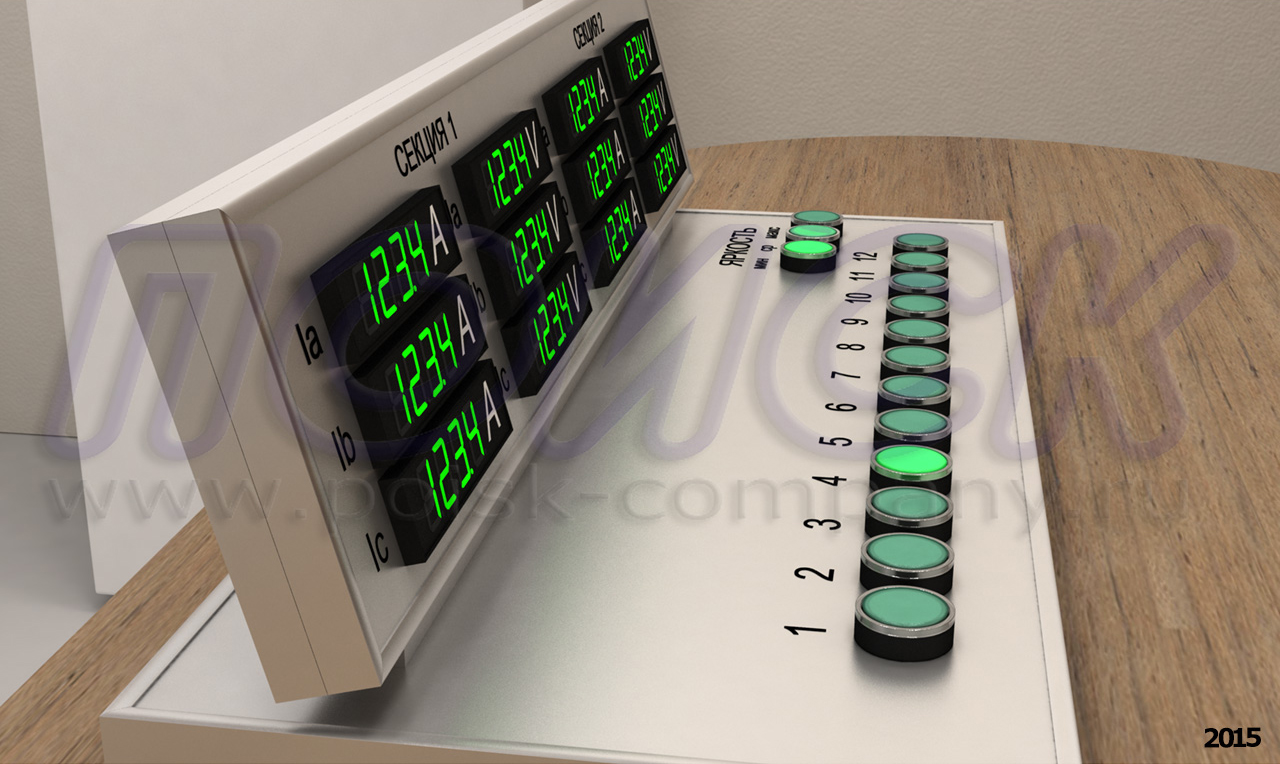

На щите имеются числовые индикаторы, отображающие электрические параметры (токи и напряжения по каждой фазе) сети 0,4 кВ по каждой секции 0,4 кВ ТП. Эти же параметры представлены (дублируются) на столе диспетчера - на специально изготовленном для это пульте. Пульт позволяет выбрать, параметры какой из девяти представленных на щите ТП будут отображаться на индикаторах на пульте и на щите. Попеременная индикация позволила избежать загромождения щита большим количеством индикаторов и улучшила его читаемость.

Диспетчерский щит для комлекса зданий Старая площадь В нижней части щита имеется масса двухцветных световых индикаторов состояния различного оборудования и систем (сиг-налы состояния и аварийно-предупредительной сигнализации).

Щит оснащен встроенной системой управления, выполненной на основе контроллеров серии kz. Управление контроллерами и индикаторами осуществляется напрямую по интерфейсу/протоколу RS-485/Modbus-RTU внешним контроллером системы АСУ ТП, управляющей комплексом зданий.

Система питания щита состоит из двух пар дублированных преобразователей питания ~220/=24В суммарной мощностью 480 Вт с автоматическим "горячим" вводом резерва. Для питания щита используются малошумные безвентиляторные преобразователи, размещенные в отдельном закрытом металлическом шкафу. В щите отсутствуют опасные для жизни напряжения, что значительно облегчает его обслуживание.

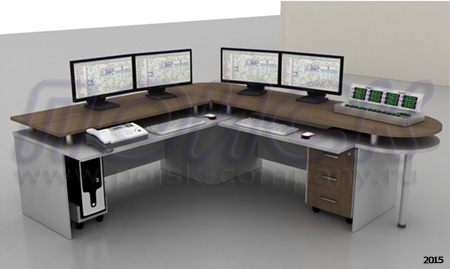

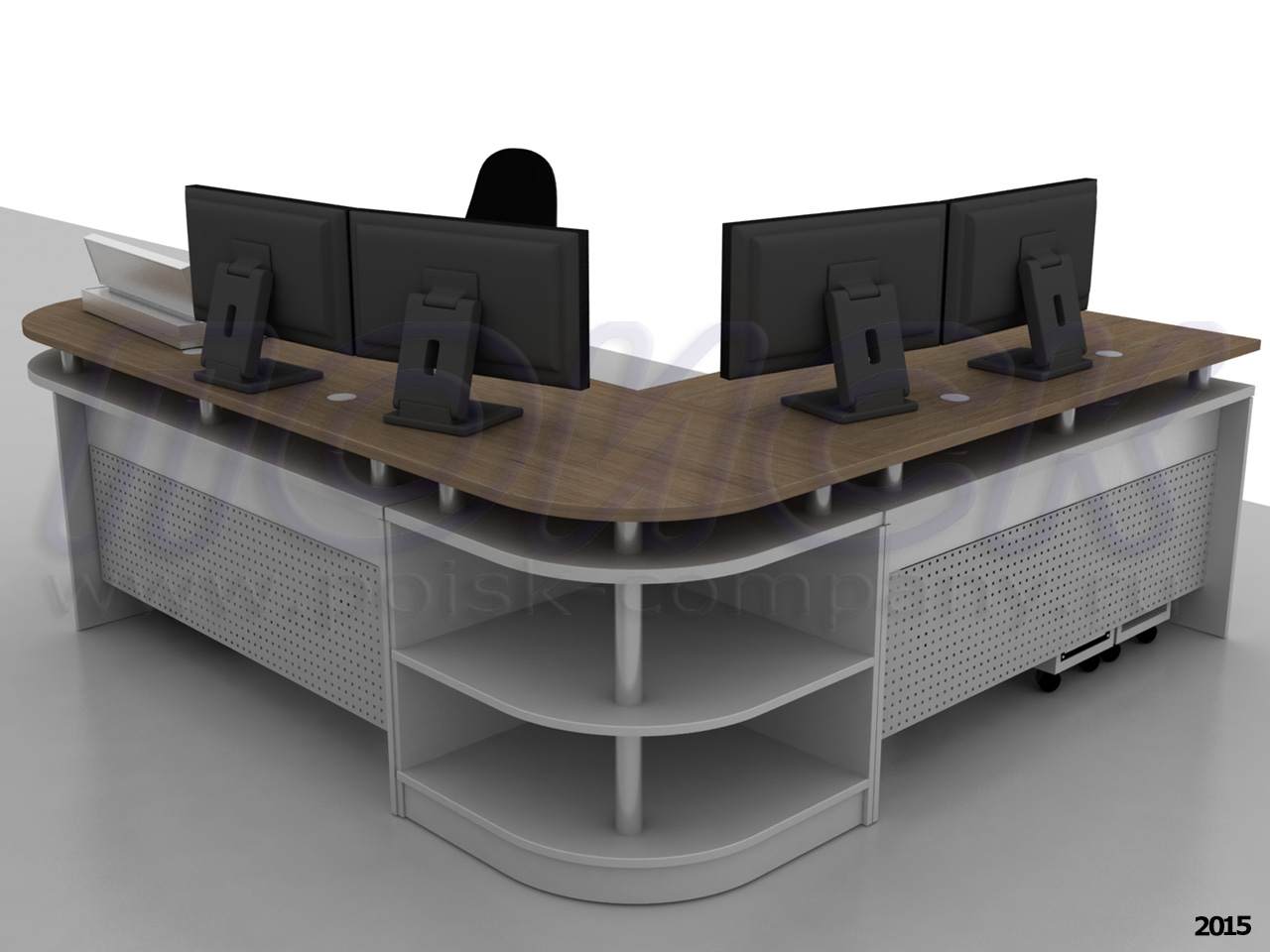

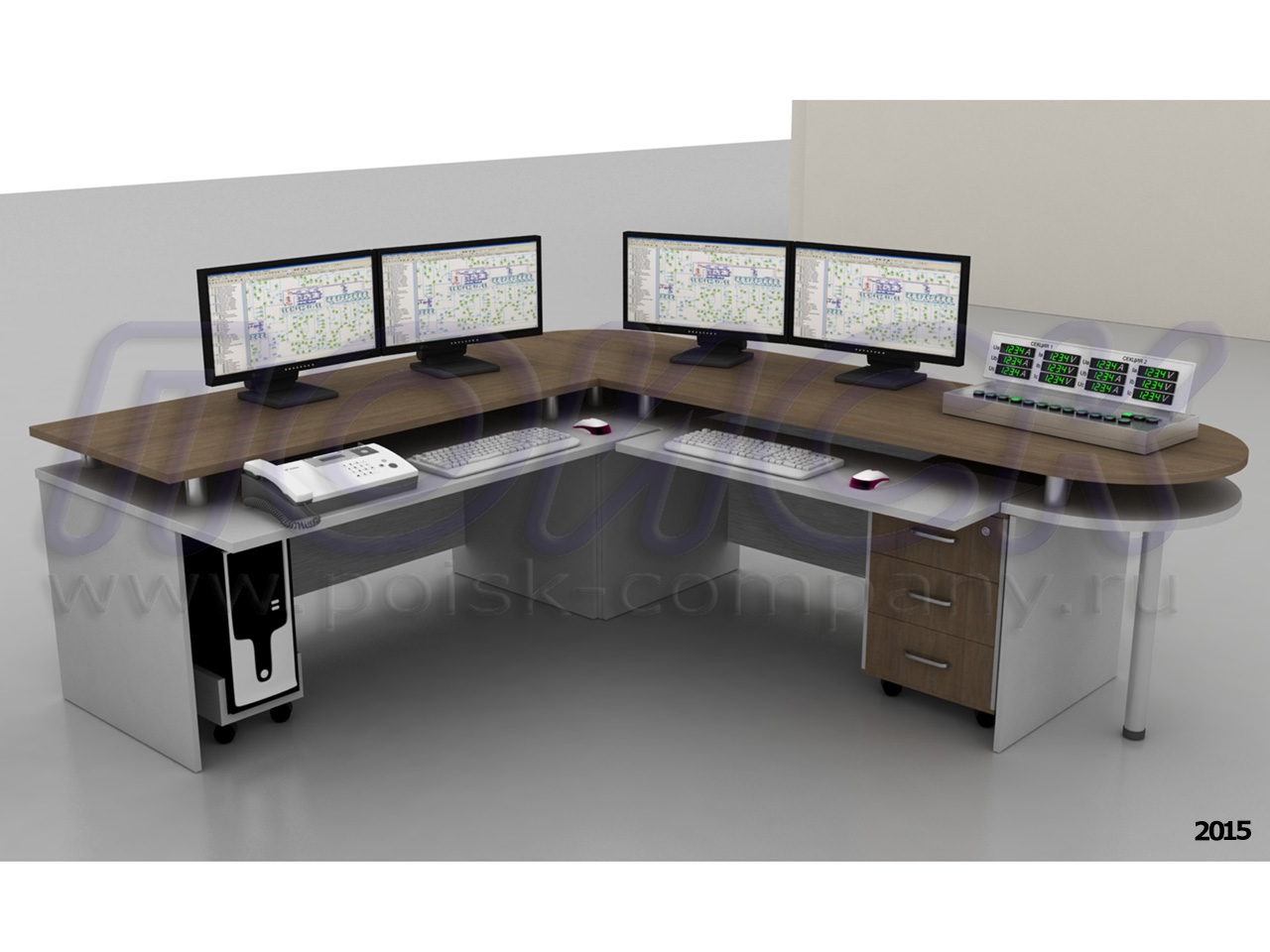

В комплект поставки вошел стол диспетчерский ПОИСК-АГ21 с монтажным модулем.

Диспетчерский щит для комлекса зданий Старая площадь Диспетчерский щит для комлекса зданий Старая площадь

СОСТАВ РАБОТ

Разработка индивидуального проекта yes
Проектирование конструкции щита yes
Разработка плана размещения щита в диспетчерском пункте yes
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) yes
Производство компонентов щита
каркас Напольный, "глубокий", с внутренней зоной обслуживания
наборное поле панели в сборе
комплект мнемосимволов yes
система питания yes
система управления yes
декоративное обрамление наборного поля yes
облицовка нерабочих поверхностей yes
заголовок no
Нанесение согласованной мнемосхемы на наборное поле yes
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита yes
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение yes
Сопряжение с системой телемеханики на программном уровне no
Поставка запаса мнемосимволов (% от числа смонтированных на щите) 50% активных мнемосимволов 20% пассивных мнемосимволов


КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Основа напольного диспетчерского активного аппликативного щита ПОИСК-ЩИТ-А с мнемосхемой размером 2,9х4,0 м, включая разработку проекта, изготовление и комплектацию щита (каркас, наборное поле, комплект пассивных мнемосимволов (включая 20%-ный запас пассивных мнемосимволов от числа смонтированных на щите), облицовка нерабочих поверхностей), нанесение мнемосхемы, тара/упаковка компл. 1
Мнемосимвол МВЭ-2ц, РВЭ-2ц, ВНЭ-2ц, ЗНЭ-2ц, ССЭ-2ц, РКЭ-2ц, КЗЭ-2ц, ОДЭ-2ц, ЗНЭd12-2ц - выключатели "экранные", 2 цвета шт. 620
Мнемосимвол LB-20 - светящаяся шина 20 мм шт. 16
Мнемосимвол LB-60 - светящаяся шина 60 мм шт. 4
Мнемосимвол LB-100 - светящаяся шина 100 мм шт. 99
ССЗ - центральный сигнализатор аварии с 37 двухцветными светодиодами ø5 мм и звуковой сигнализацией шт. 1
Цифровой индикатор М-Ин4.18 - 4 знакоместа, высота символов 18 мм (RS-485/Modbus RTU) шт. 16
Часы Ин4Р57А, высота символов 57 мм, семисегментные, [88:88] (ЧЧ:ММ), автономные (сохранение хода в отсутствие питания), GPS-коррекция, пульт ДУ, выход для управления индикатором даты шт. 1
Индикатор даты Ин10Р57, высота символов 57 мм, семисегментный, [88:88:8888] (ДД:ММ:ГГГГ) шт. 1
KZ07 - контроллер группы, управление контроллерами kz05/kz50/kz40, RS-485/Modbus RTU шт. 15
KZ05X+P32X - контроллер с терминальной платой, 32 выхода по 250 мА, встроенная диагностика тока шт. 53
КZ50+P32Х - контроллер с терминальной платой, 32 входа шт. 1
Сервер интерфейсов EKI-1524-AE шт. 1
ШП 2000-480Б - шкаф питания 220В/24В 480 Вт с двойным комплектом БП220/24 и "горячим" вводом резерва шт. 1
Комплект инструментов для внесения изменений в мнемосхему (для активных щитов) шт. 2
Оборудование для изготовления надписей (ламинатор А4, комплект пленки, ламинанта, цветной лазерный принтер HP Laserjet Pro 400 Color M451nw) шт. 1
Дополнительная секция с дверью (0,88*3,2 м) шт. 1
Пульт индикации (настольный), включая кнопки управления и цифровые индикаторы М-Ин4.18 в количестве 12 шт. шт. 1
Линейки освещения ЛСО-5-24 для системы освещения внутреннего пространства щита шт. 20
Стол диспетчерский ПОИСК-Г11-СтП на 1 раб. место, 2 тумбы, 2 комп. блока, 2 вращающихся кресла "Антей", встроенные каб. каналы, розетки шт. 1



Диспетчерский щит для комлекса зданий Старая площадь

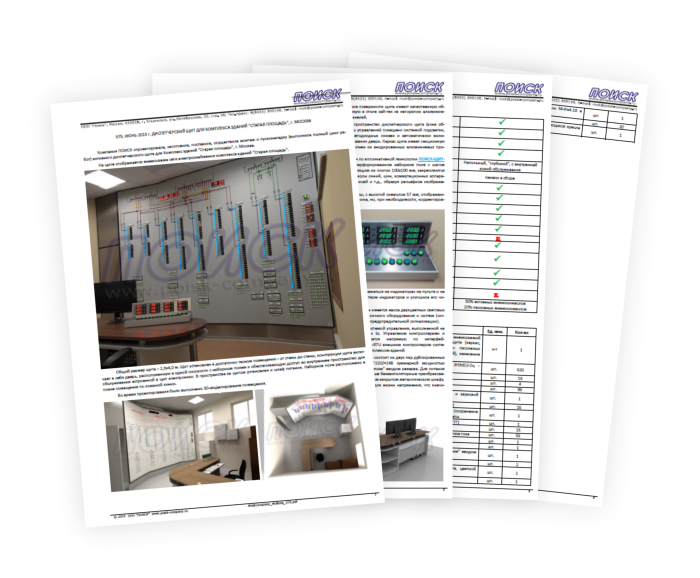

(PDF-брошюра, А4, 4стр., 1,02 МБ, 2016 г.)
