261. ОКТЯБРЬ 2012 г. МНЕМОЩИТ И КАРТОГРАФИЧЕСКИЙ ПЛАНШЕТ ДЛЯ ДИСПЕТЧЕРСКОГО ПУНКТА ФИЛИАЛА ООО "КЭНК" "ЭНЕРГОСЕТЬ г. ТОПКИ"

Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку активного диспетчерского щита и активного картографического планшета для диспетчерского пункта филиала ООО "Кузбасская энергосетевая компания" "Энергосеть г. Топки" г. Топки Кемеровской области.

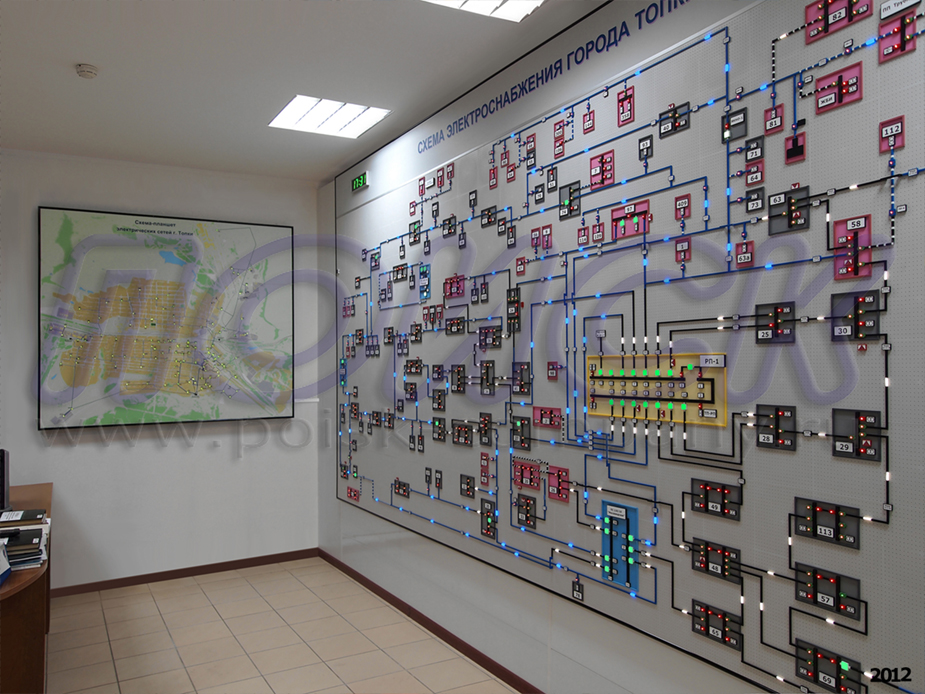

Диспетчерский щит для филиала КЭНК

На щите напольного исполнения, расположенного по прямой линии, представлена мнемосхема городских электрических сетей 10 кВ г. Топки. Доступ для обслуживания тыльной стороны щита обеспечивается через технологический коридор шириной 600 мм. Внутреннее пространство щита освещается светодиодными светильниками. В число активных мнемосимволов, помимо символов выключателей, входят индикаторы запитки линии (подсвечиваемые отрезки линий длиной 20 мм). На фризе щита расположены часы и индикатор даты серии Ин57.

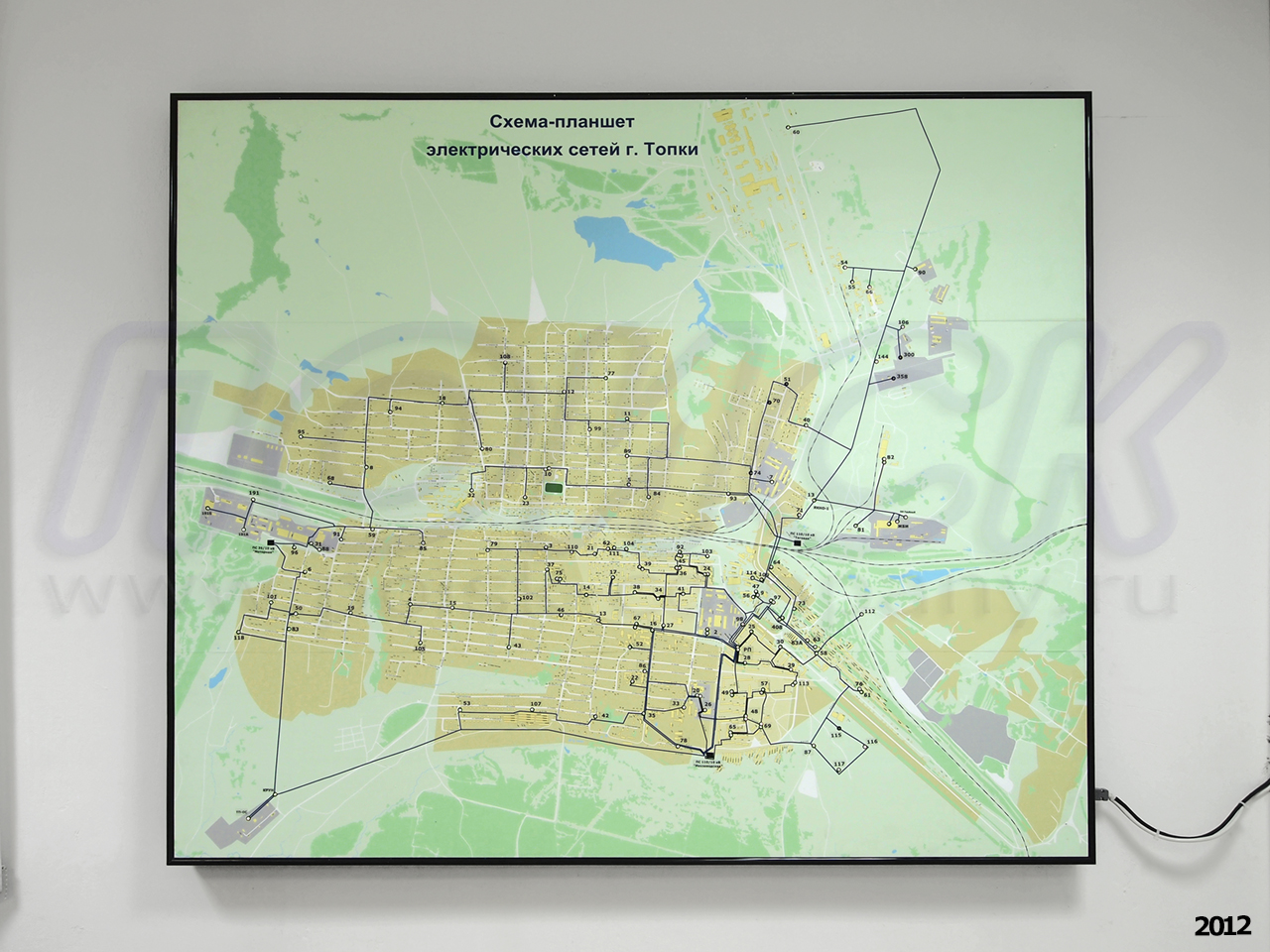

Планшет настенного исполнения предназначен для отображения объектов городских электрических сетей 10 кВ г. Топки на фоне карты города с нанесенными улицами, дорогами, зданиями и т.д. Объекты сети представлены ПС, РП, ТП, кабельными и воздушными линиями. В планшет встроены активные двухцветные мнемосимволы, индицирующие наличие напряжения на секциях шин 10 кВ всех имеющихся ПС, РП, ТП сети. Планшет имеет магнитную основу, что позволяет закреплять различные информационные плакаты в любой точке его рабочего поля.

Диспетчерский щит для филиала КЭНК

И щит, и планшет управляются одной программой ZNZ32, в которой сформировано 2 соответствующих слоя, "провязанных" между собой по состояниям объектов сети.

ПЛАНШЕТ

Порядковый номер 261
Размеры планшета 1,66 х 1,4 м (2,3 м²)
МНЕМОСИМВОЛЫ АКТИВНЫЕ
ИСЗ-2ц 150
СИСТЕМА УПРАВЛЕНИЯ
Контроллер КZ07 3
Контроллер с терминальной платой КZ05+P32Z 11
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Дополнительный слой проекта в ПО ZNZ32 - слой "Условная карта населенного пункта" 1
Дополнительный слой проекта в ПО ZNZ32 - слой "Сеть 10/6 кВ на фоне карты местности" 1
