544-557. 2021 г. ДИСПЕТЧЕРСКИЕ ЩИТЫ ДЛЯ ФИЛИАЛОВ АО "ОБЛКОММУНЭНЕРГО", г. ЕКАТЕРИНБУРГ

В 2021 году компания ПОИСК спроектировала, изготовила, поставила и смонтировала 14 диспетчерских щитов для филиалов АО “Облкоммунэнерго”, г. Екатеринбург, суммарной площадью 174 кв.м.

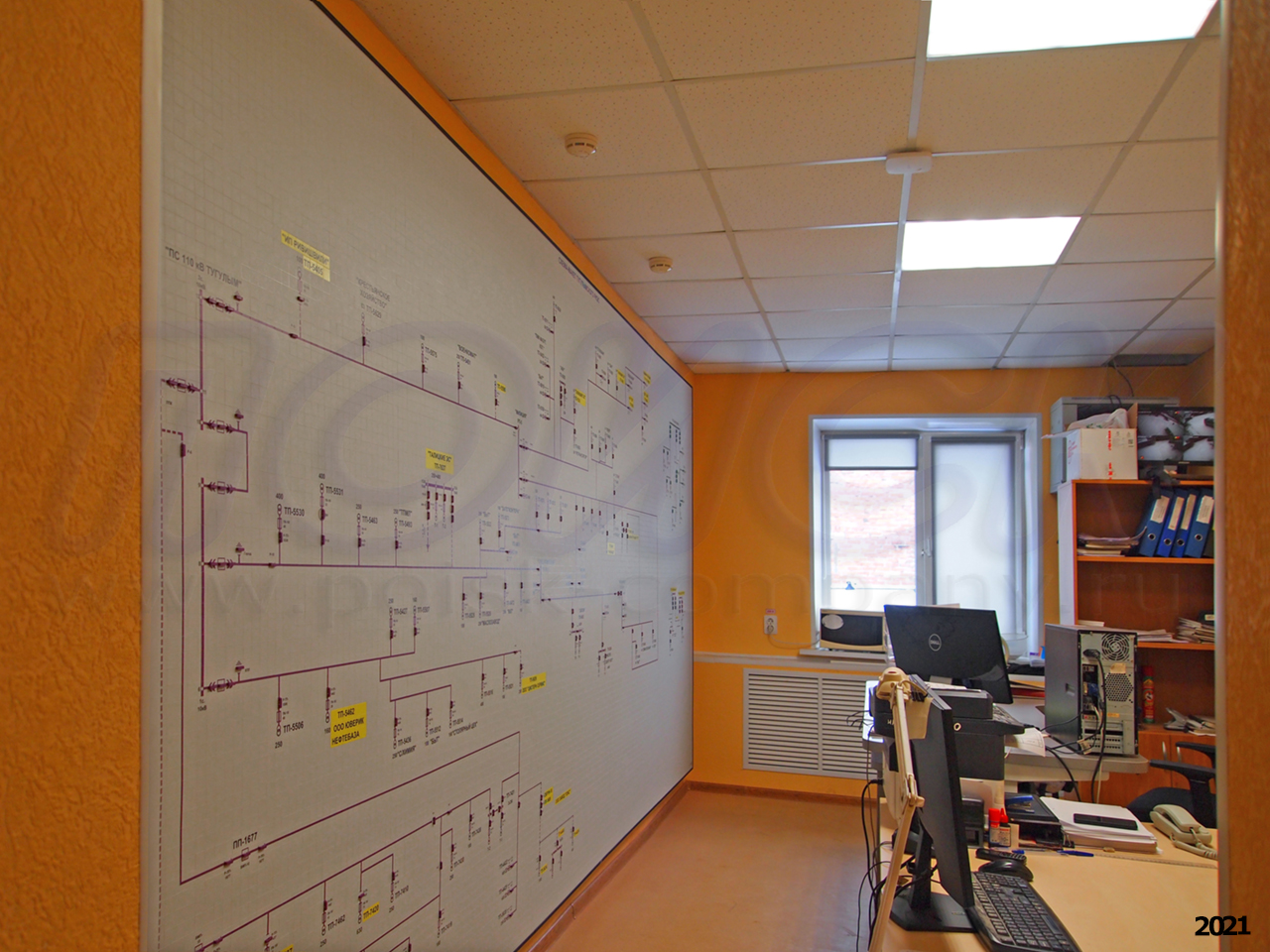

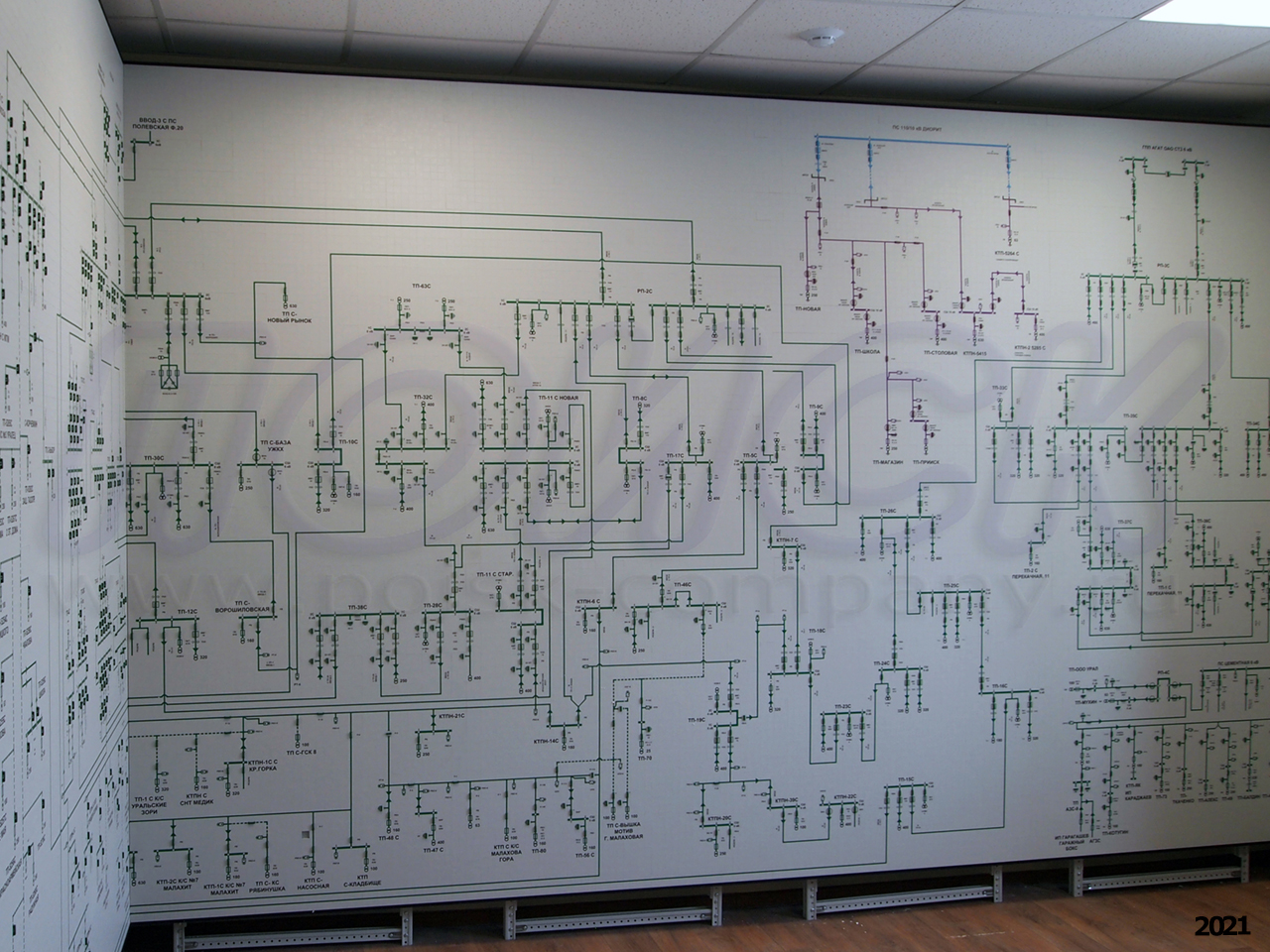

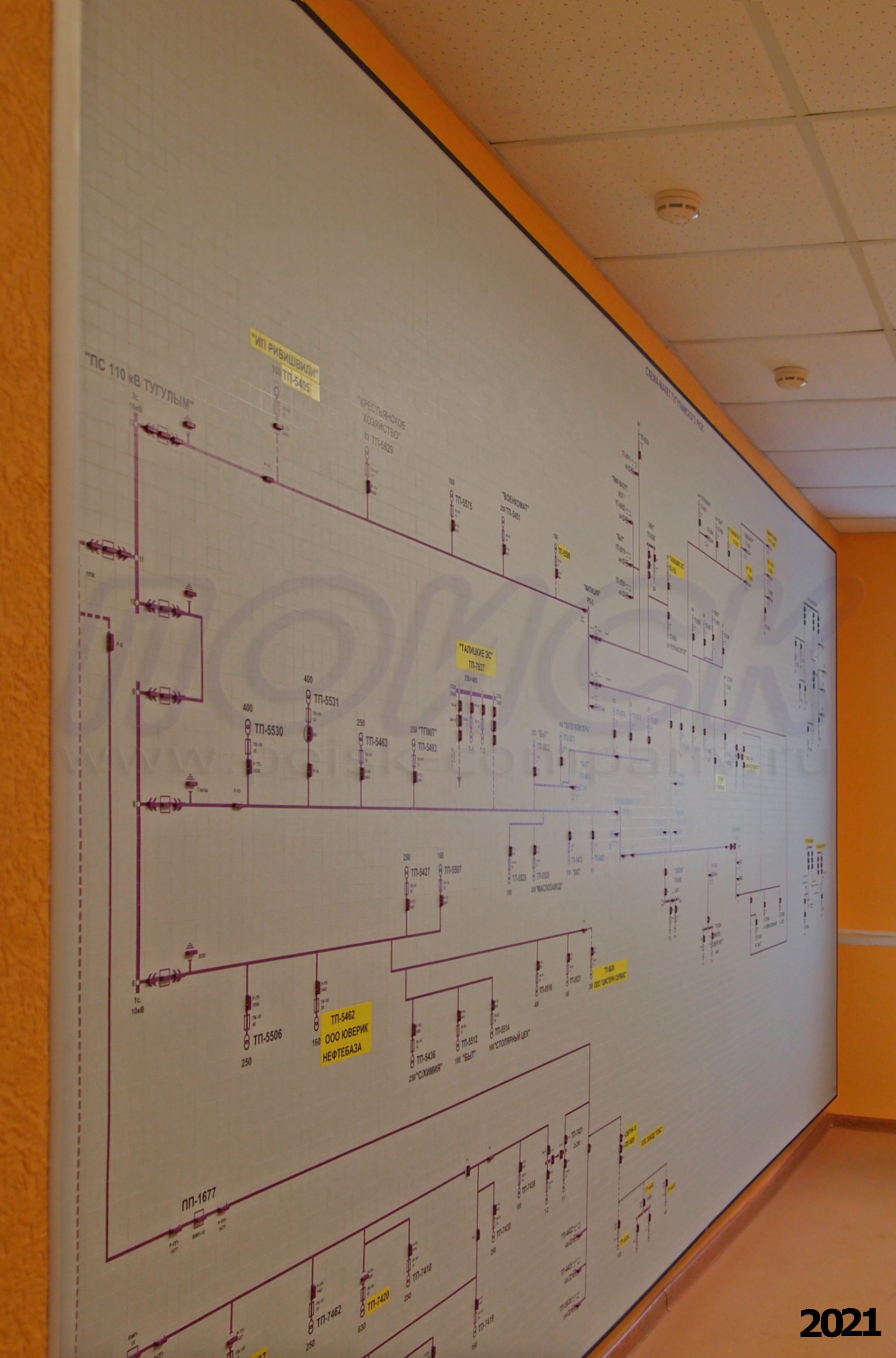

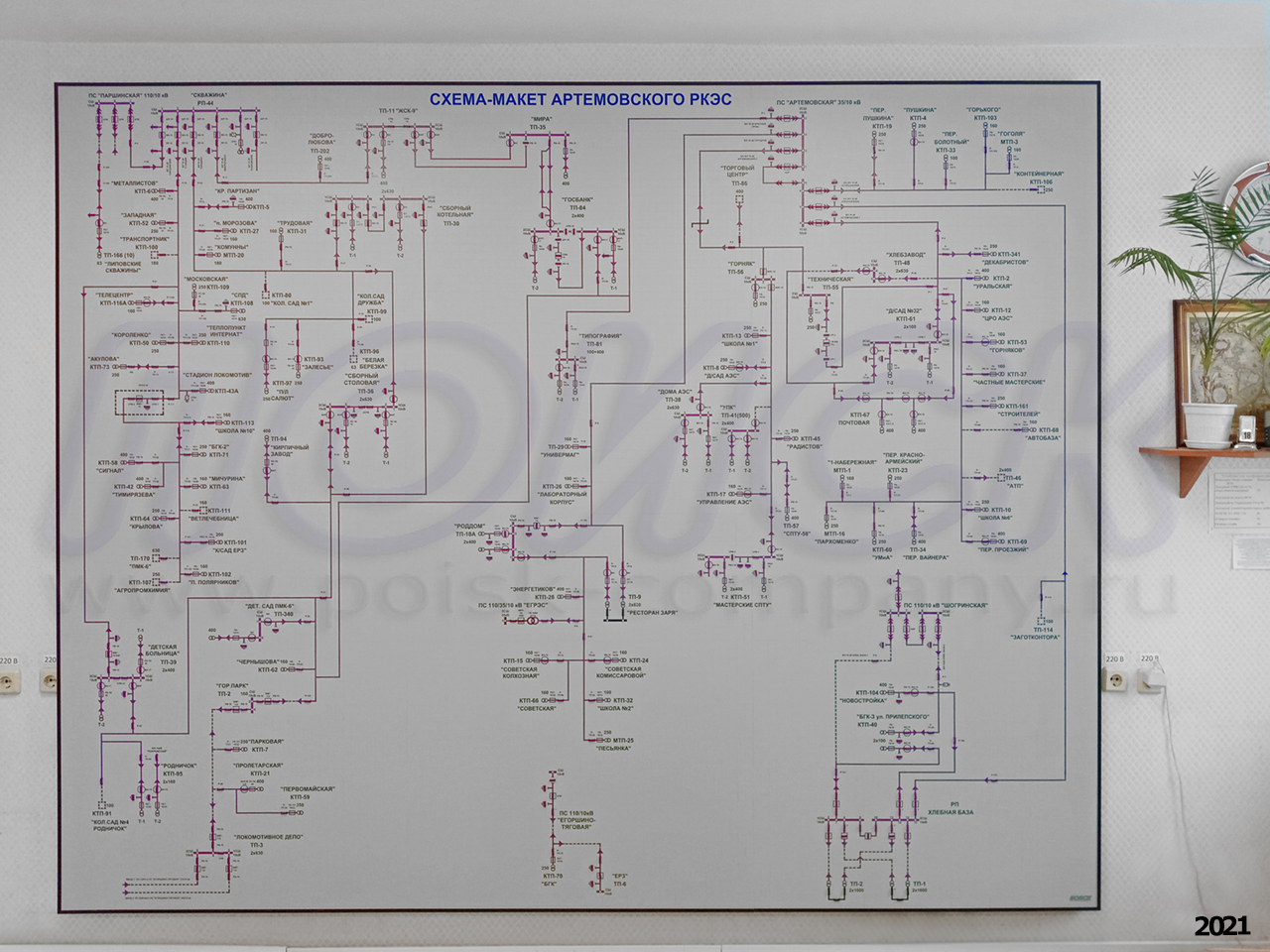

Диспетчерские щиты для АО Облкоммунэнерго

Артемовский РКЭС

Диспетчерские щиты для АО Облкоммунэнерго

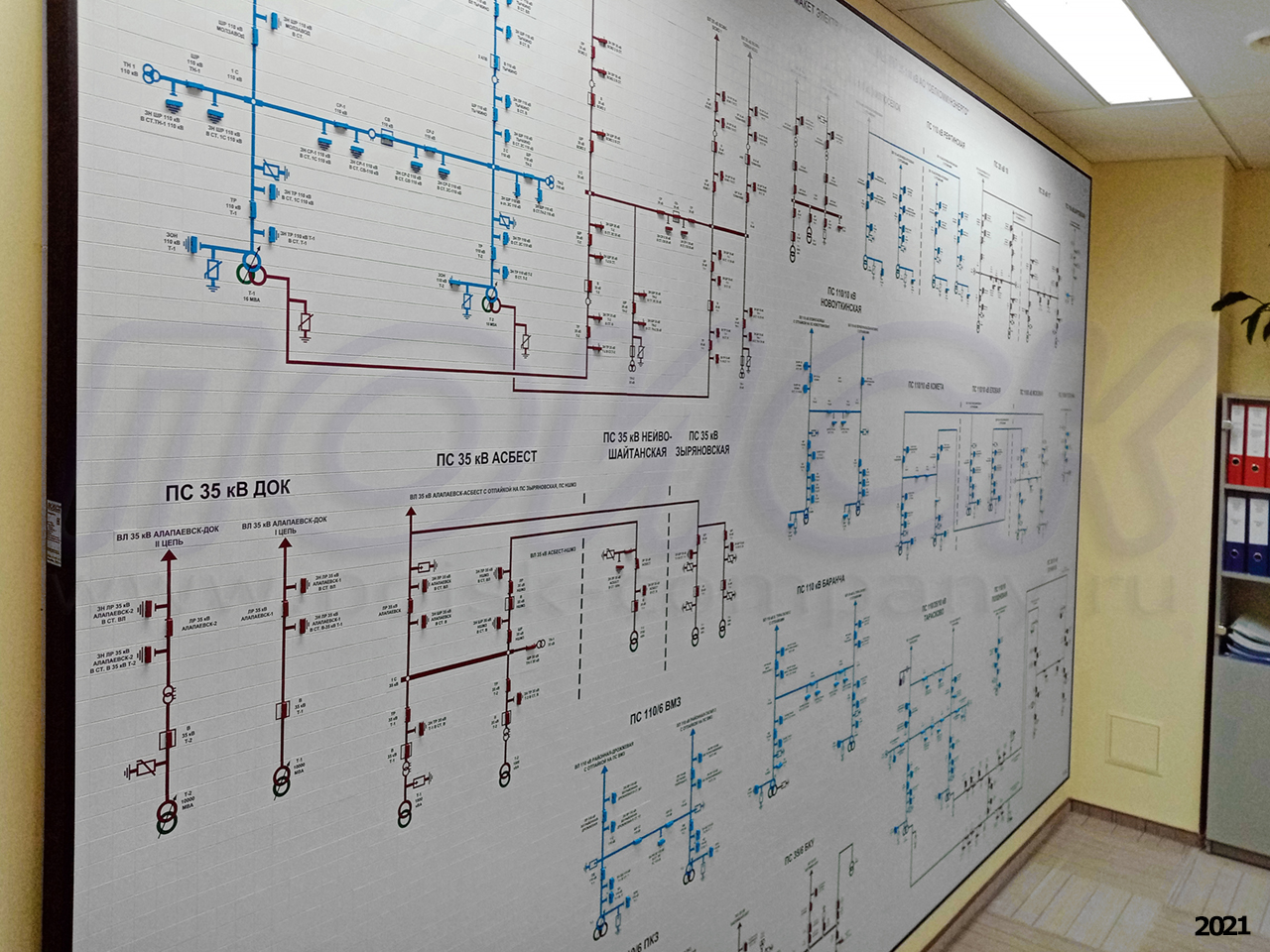

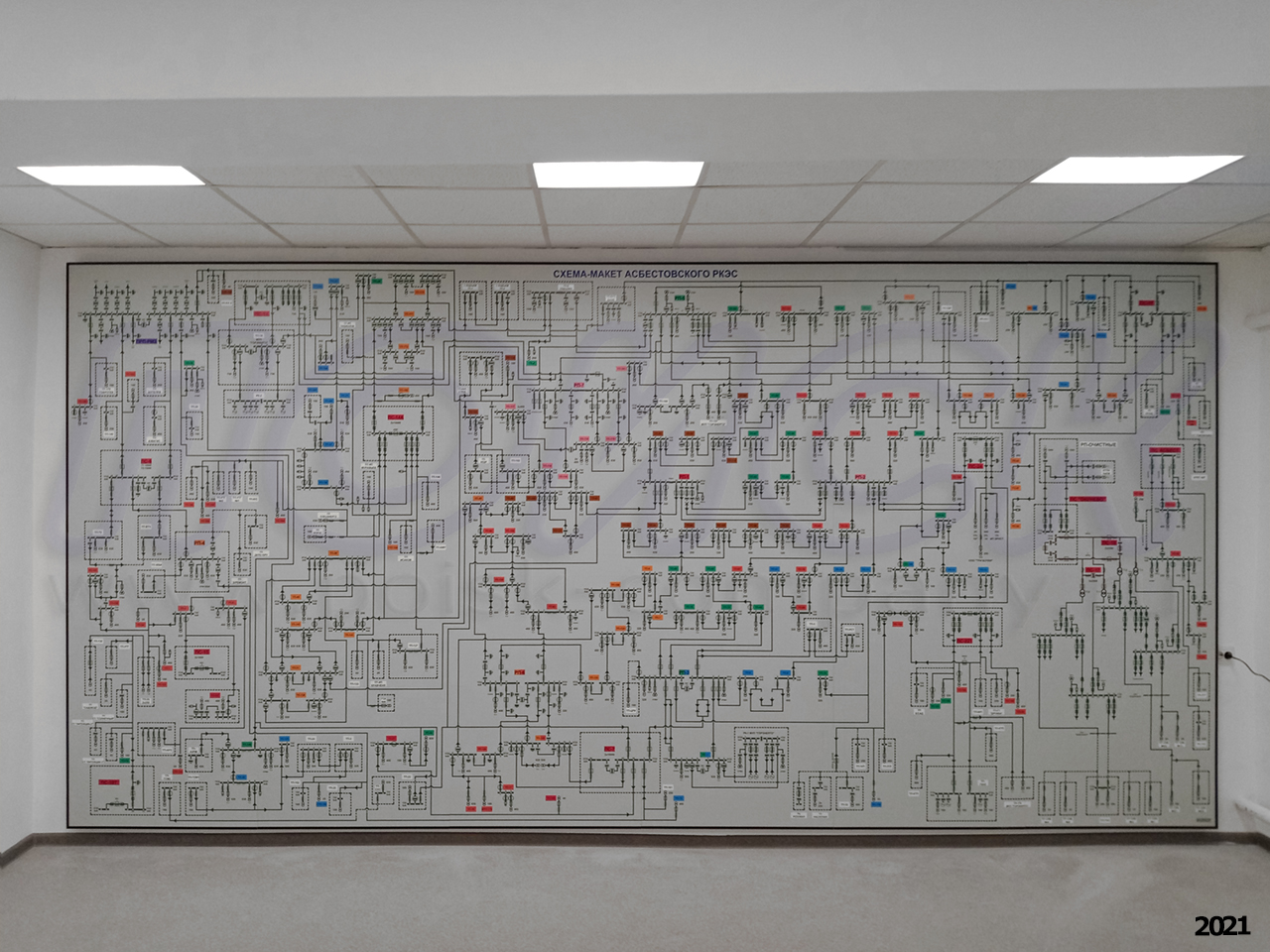

Асбестовский РКЭС

Диспетчерские щиты для АО Облкоммунэнерго

Богдановичский РКЭС

Диспетчерские щиты для АО Облкоммунэнерго

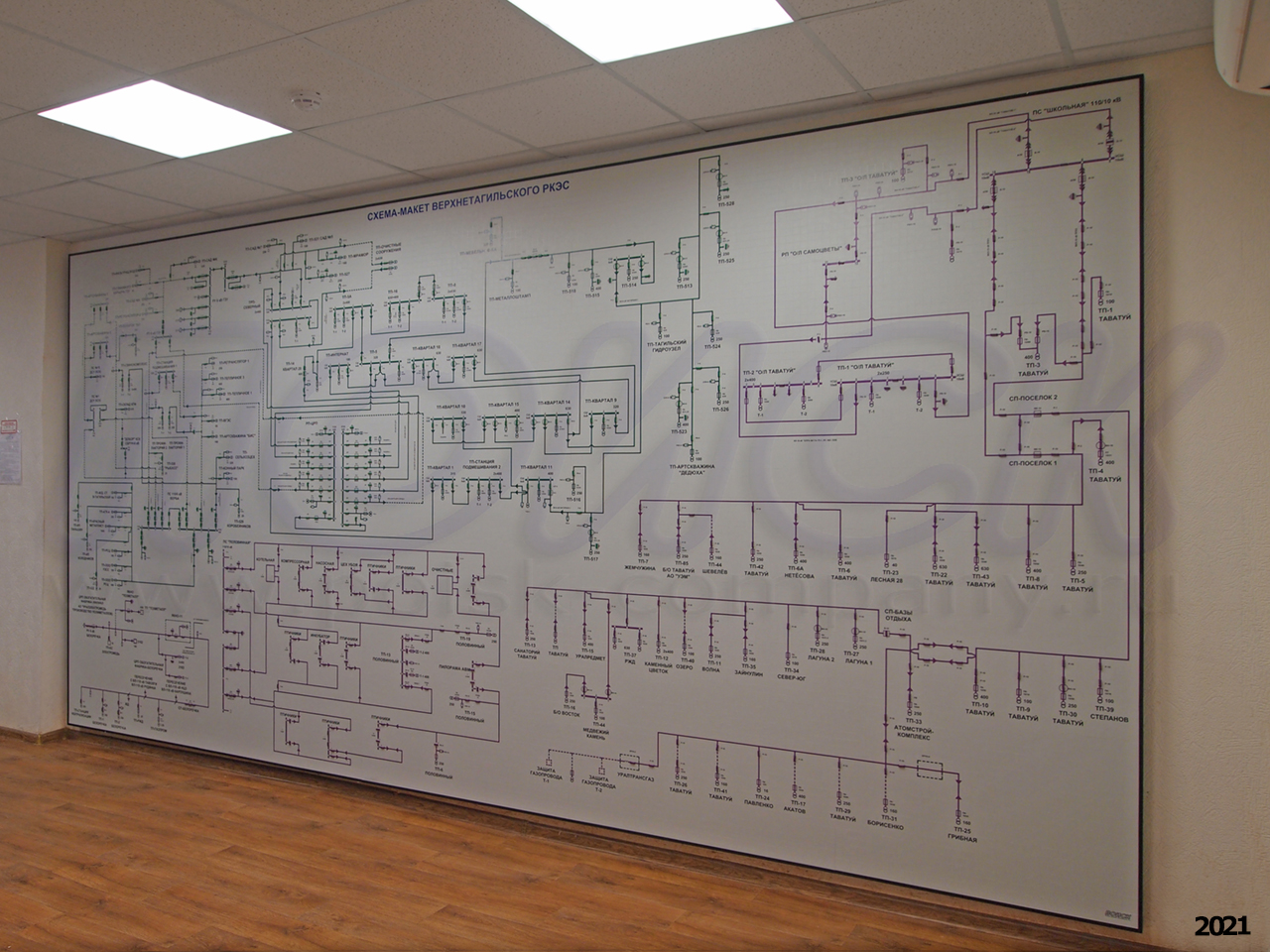

Верхнетагильский РКЭС

Диспетчерские щиты для АО Облкоммунэнерго

Екатеринбургский УКЭС

Диспетчерские щиты для АО Облкоммунэнерго

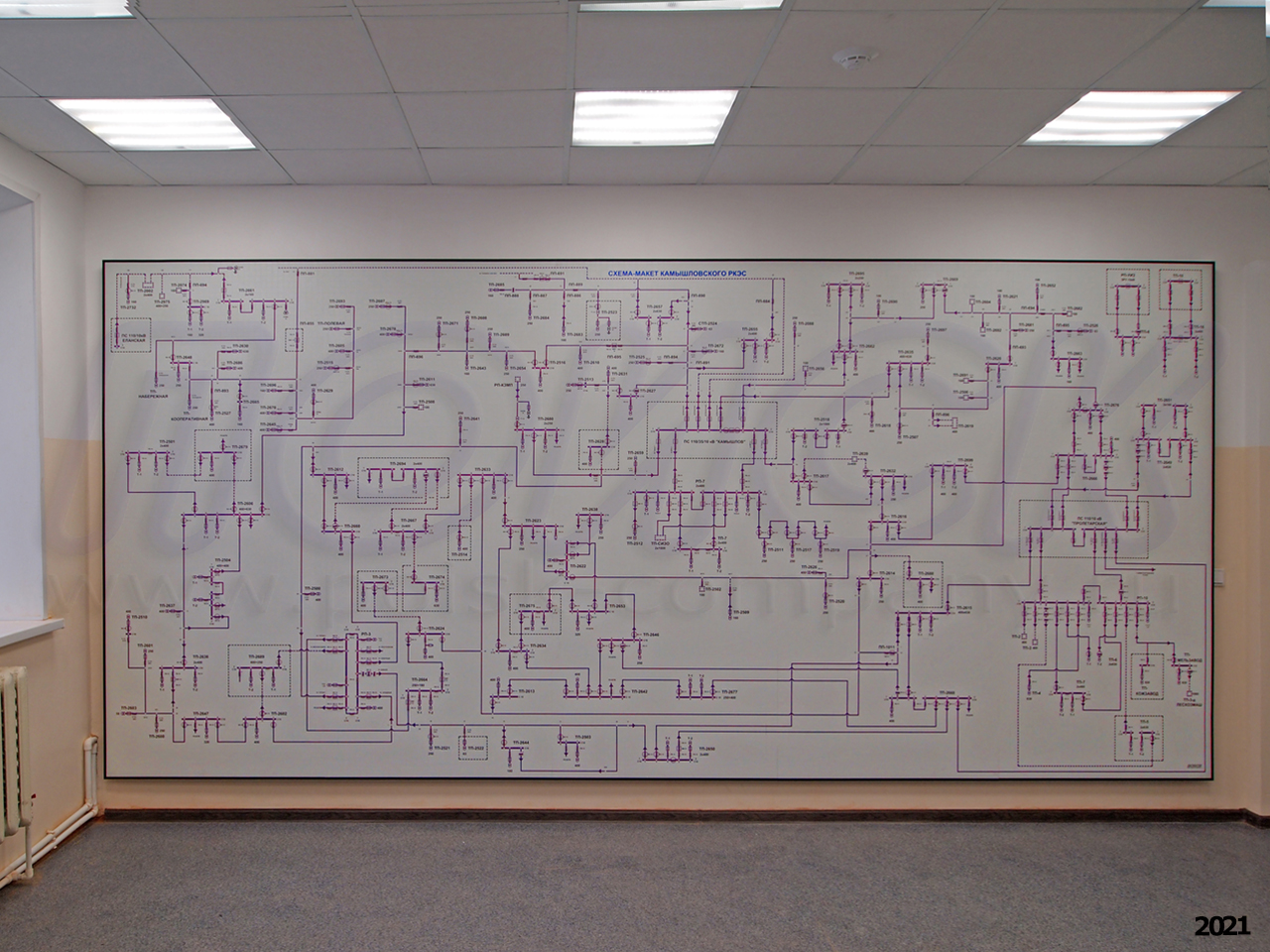

Камышловский РКЭС

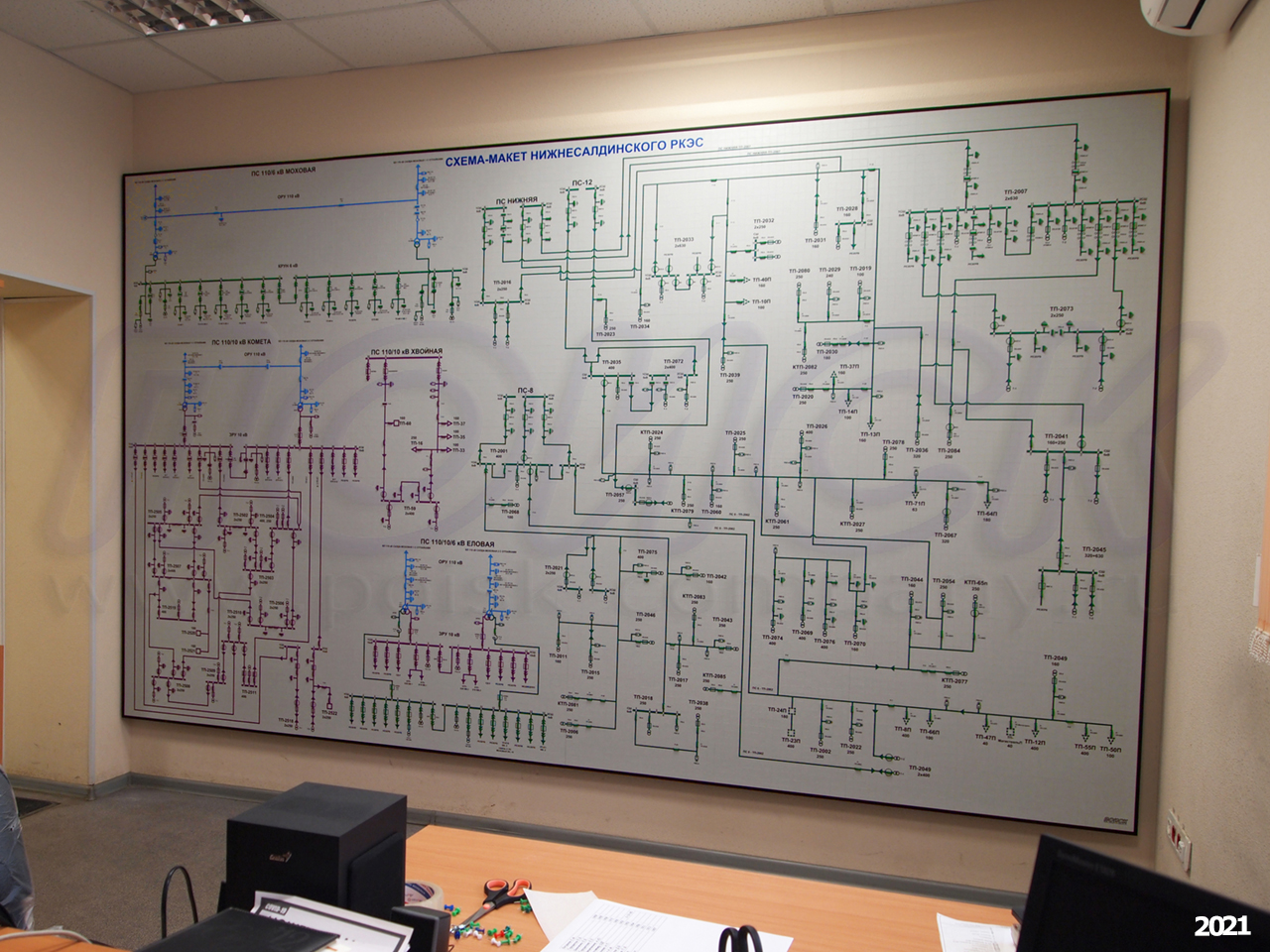

Диспетчерские щиты для АО Облкоммунэнерго

Нижнесалдинский РКЭС

Диспетчерские щиты для АО Облкоммунэнерго

Полевской РКЭС

Диспетчерские щиты для АО Облкоммунэнерго

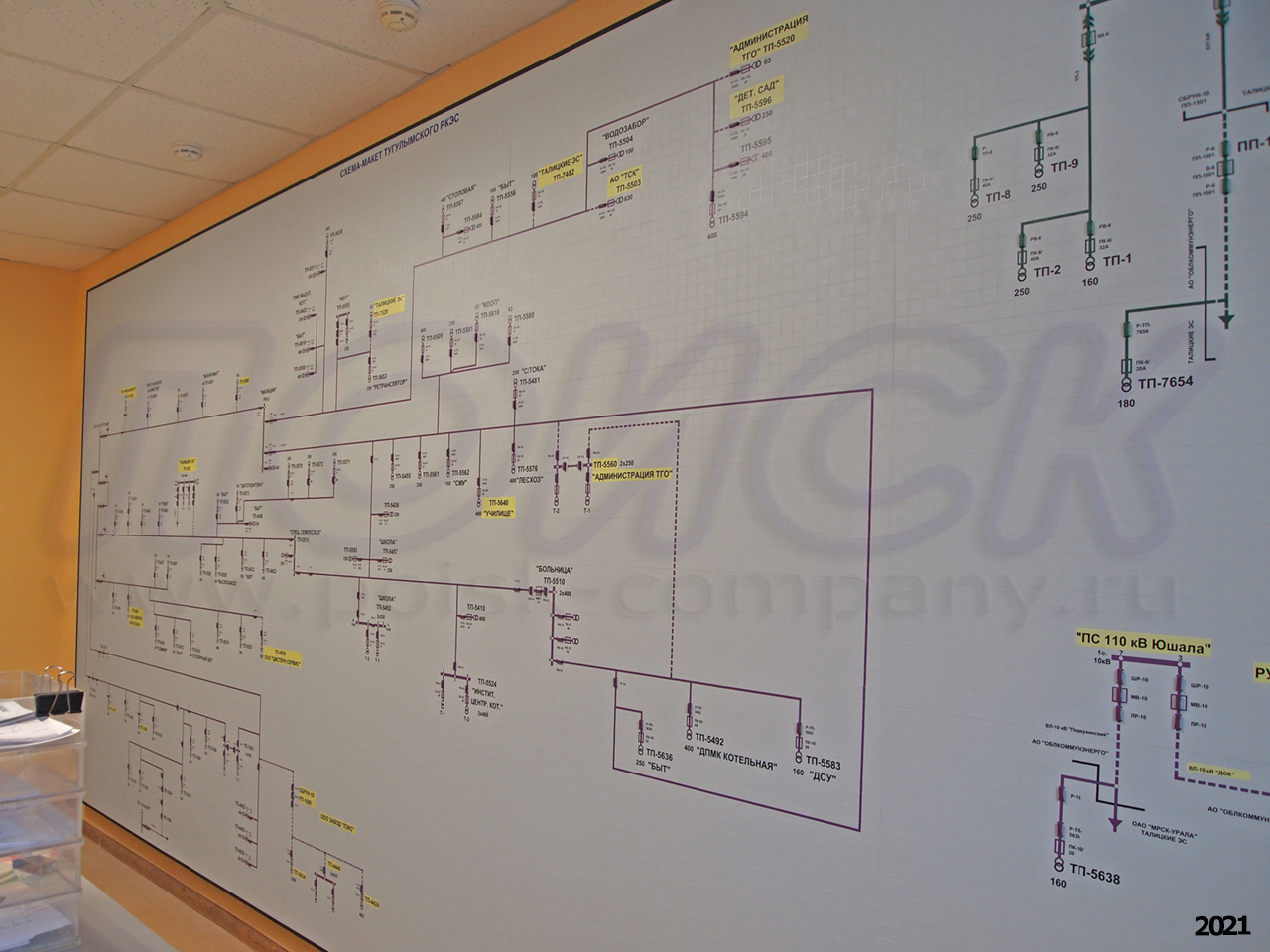

Тугулымский РКЭС

Диспетчерские щиты для АО Облкоммунэнерго

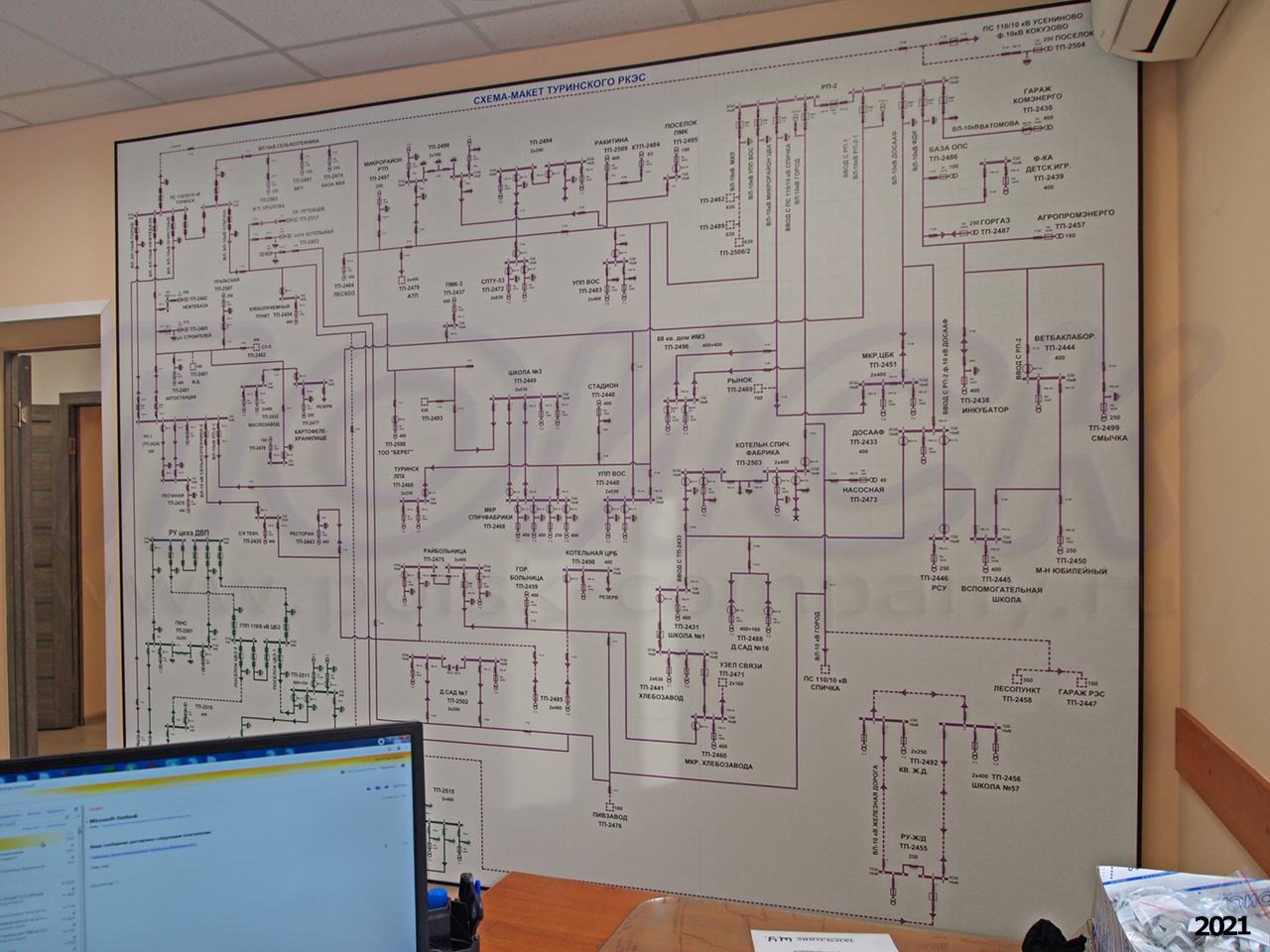

Туринский РКЭС

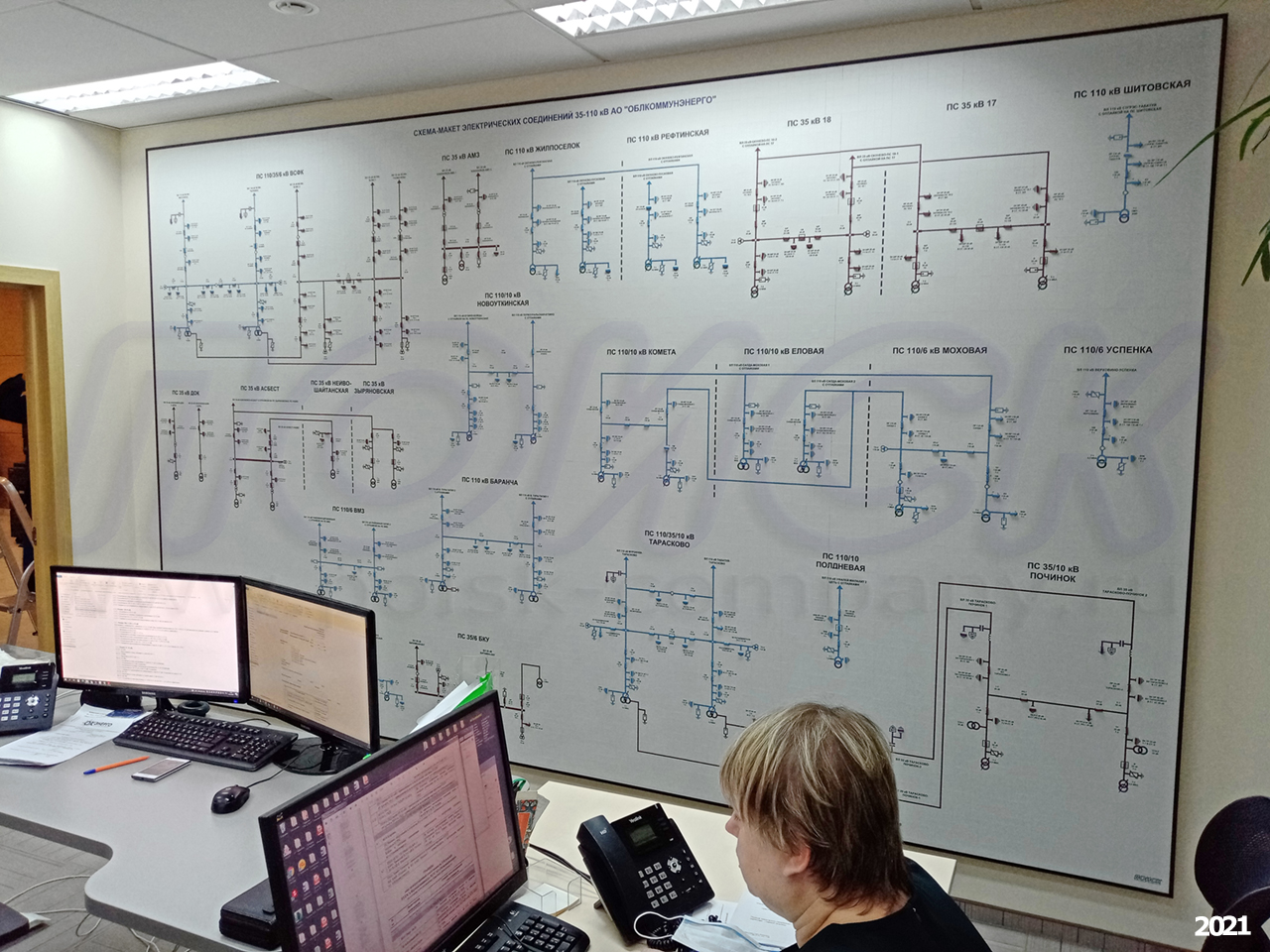

Диспетчерские щиты для АО Облкоммунэнерго

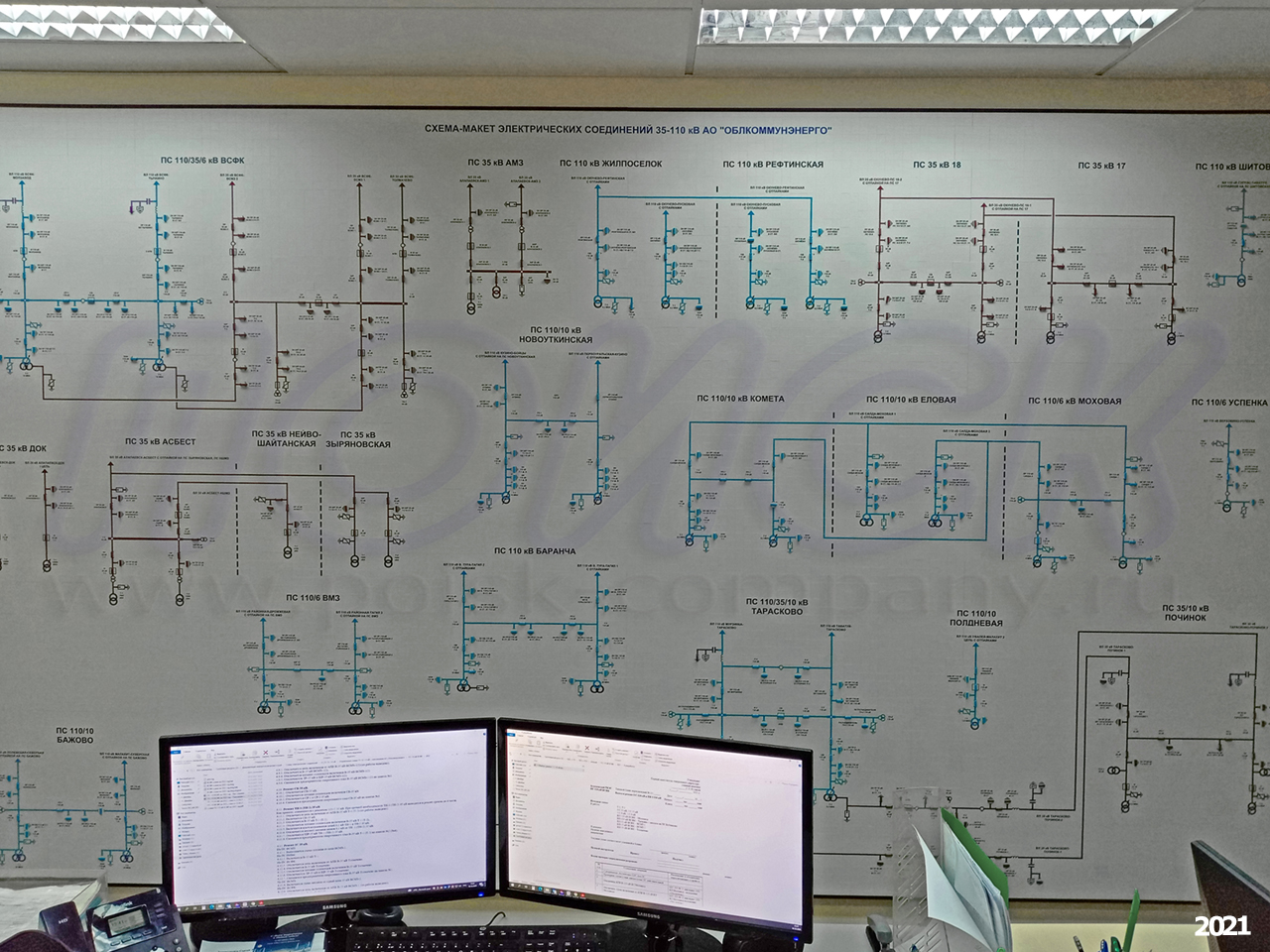

Управление

Диспетчерские щиты для АО Облкоммунэнерго

Асбестовский РКЭС

Диспетчерские щиты для АО Облкоммунэнерго

Артемовский РКЭС

Диспетчерские щиты для АО Облкоммунэнерго

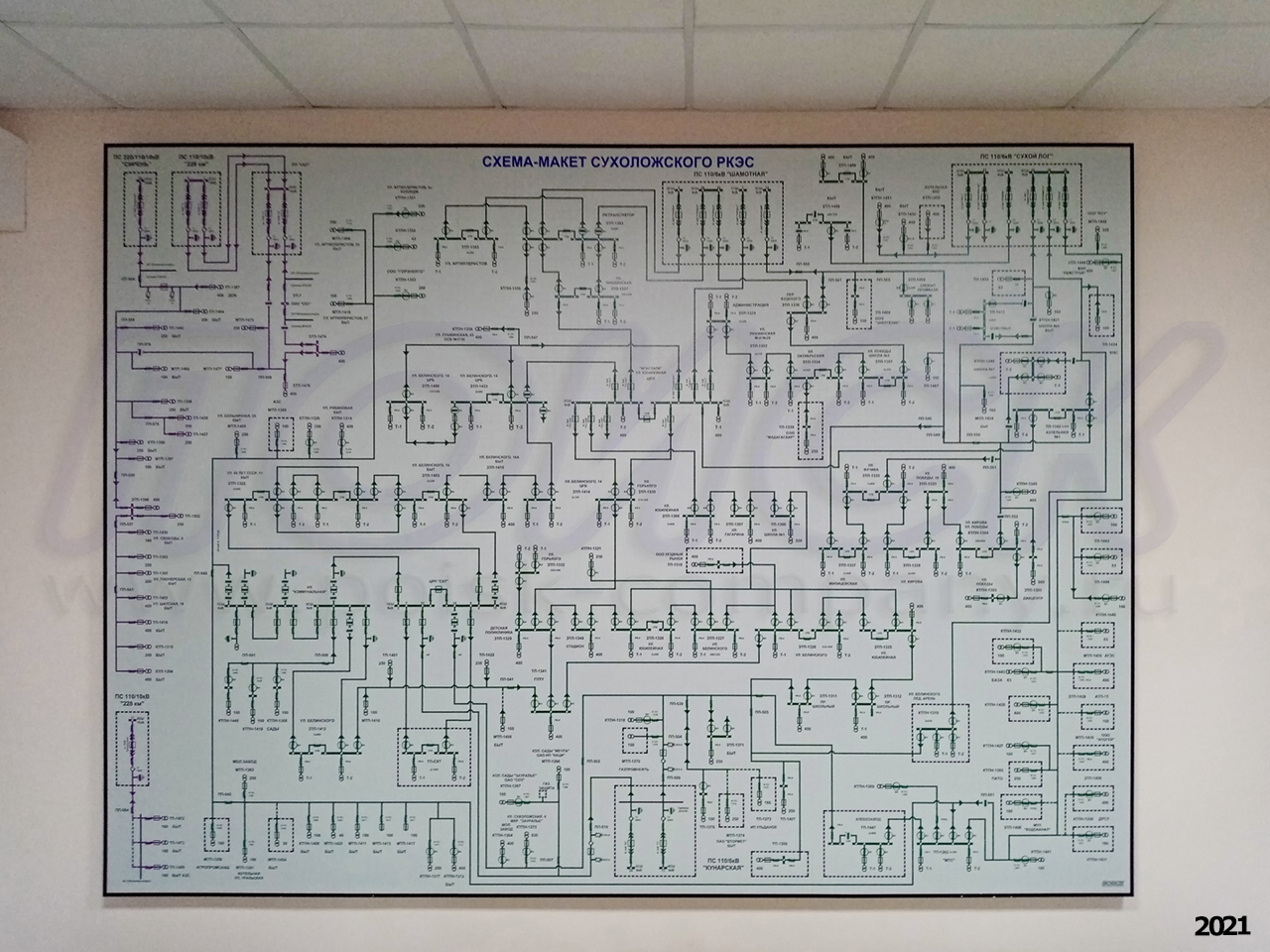

Сухоложский РКЭС

    Годом ранее компания ПОИСК уже изготавливала для АО “Облкоммунэнерго” 3 подобных щита для
  • - Талицкий РКЭС,
  • - Ирбитский РКЭС,
  • - Алапаевский РКЭС),
  • суммарной площадью 30,12 кв.м (https://www.poisk-company.ru/news/pnlnote515.html).
Диспетчерские щиты для АО Облкоммунэнерго

Щиты выполнены по мозаичной технологии ПОИСК-ЩИТ-М с размером плитки (ячейки) 25х25 мм. Пластмасса, из которой выполнено наборное поле и мнемосимволы щита, устойчива к выцветанию и не поддерживает горение (самозатухающий пластик). Цвет мнемосимволов – различный, цвет наборного поля – светло-серый RAL7035. Для достижения ярких сочных цветов и устойчивости мнемосхемы к истиранию и выцветанию изображение наносится на ячейки наборного поля в несколько слоев методом высокоточной полноцветной печати, с разрешением 1440х1200 dpi, красками с ультрафиолетовым отверждением поверх наносимого заранее специализированного слоя-основы. Срок службы – не менее 30 лет. Изображение устойчиво к влаге и истиранию.

Щиты выполнены по мозаичной технологии ПОИСК-ЩИТ-М с размером плитки (ячейки) 25х25 мм. Пластмасса, из которой выполнено наборное поле и мнемосимволы щита, устойчива к выцветанию и не поддерживает горение (самозатухающий пластик). Цвет мнемосимволов – различный, цвет наборного поля – светло-серый RAL7035. Для достижения ярких сочных цветов и устойчивости мнемосхемы к истиранию и выцветанию изображение наносится на ячейки наборного поля в несколько слоев методом высокоточной полноцветной печати, с разрешением 1440х1200 dpi, красками с ультрафиолетовым отверждением поверх наносимого заранее специализированного слоя-основы. Срок службы – не менее 30 лет. Изображение устойчиво к влаге и истиранию.

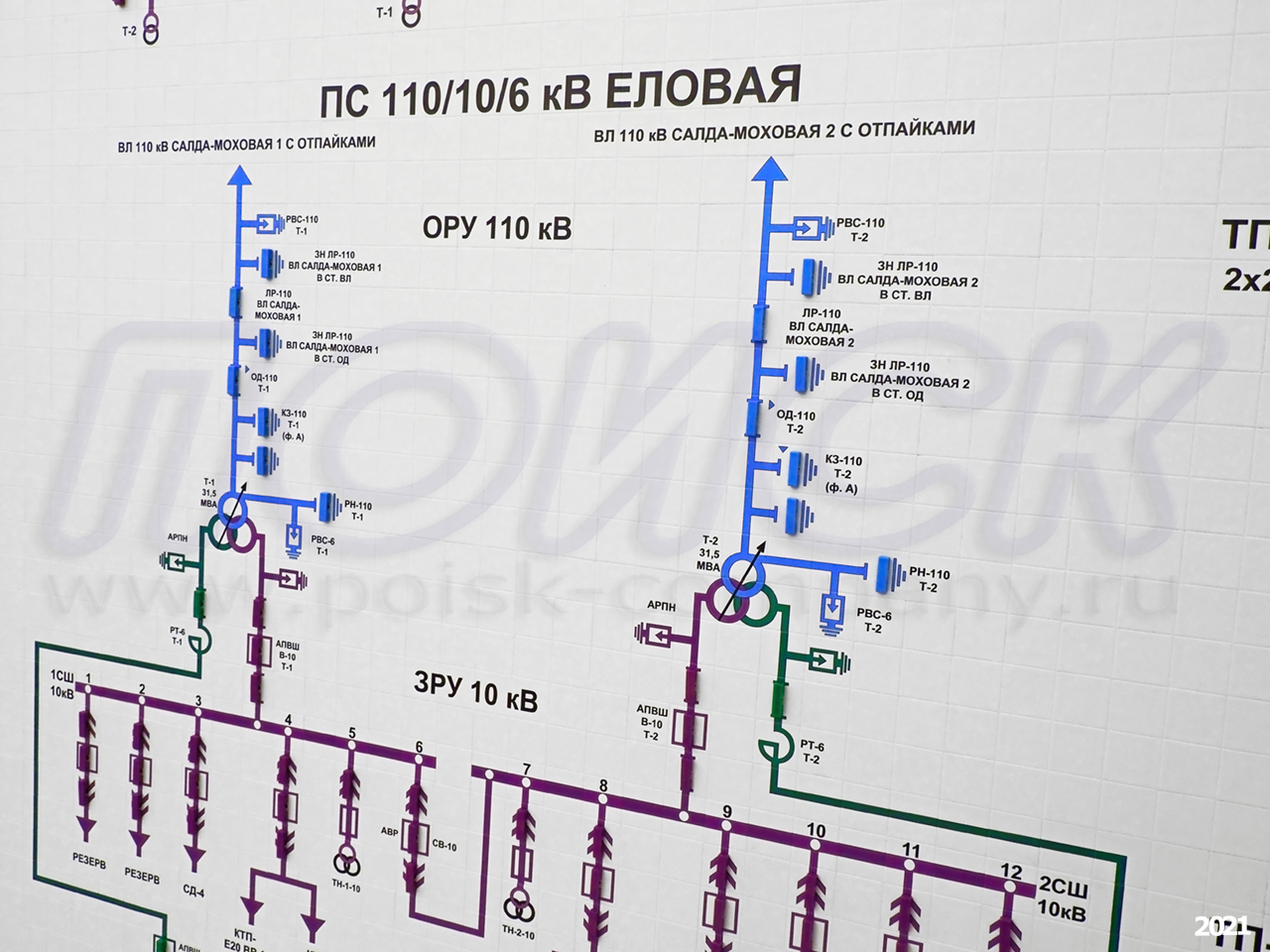

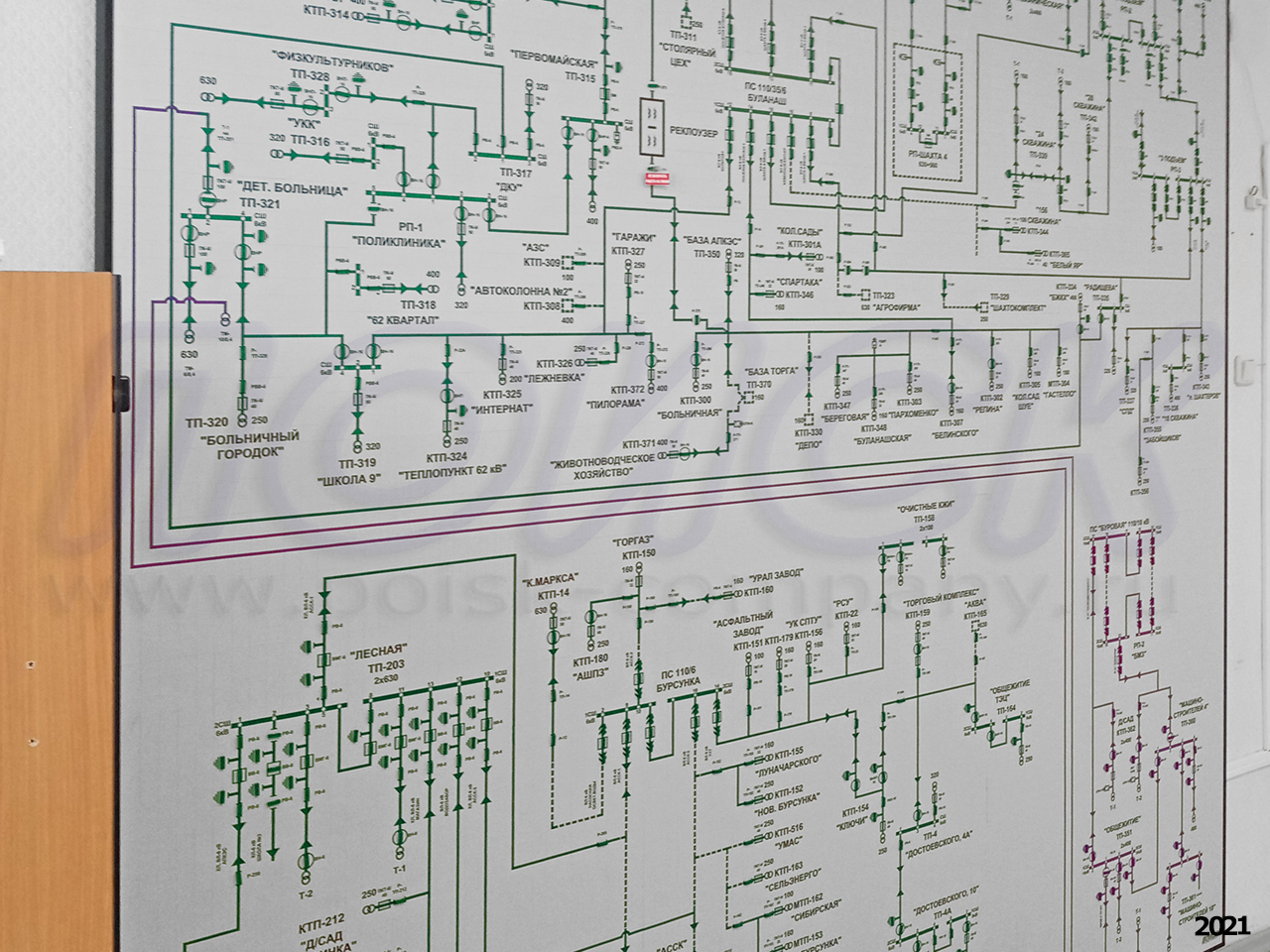

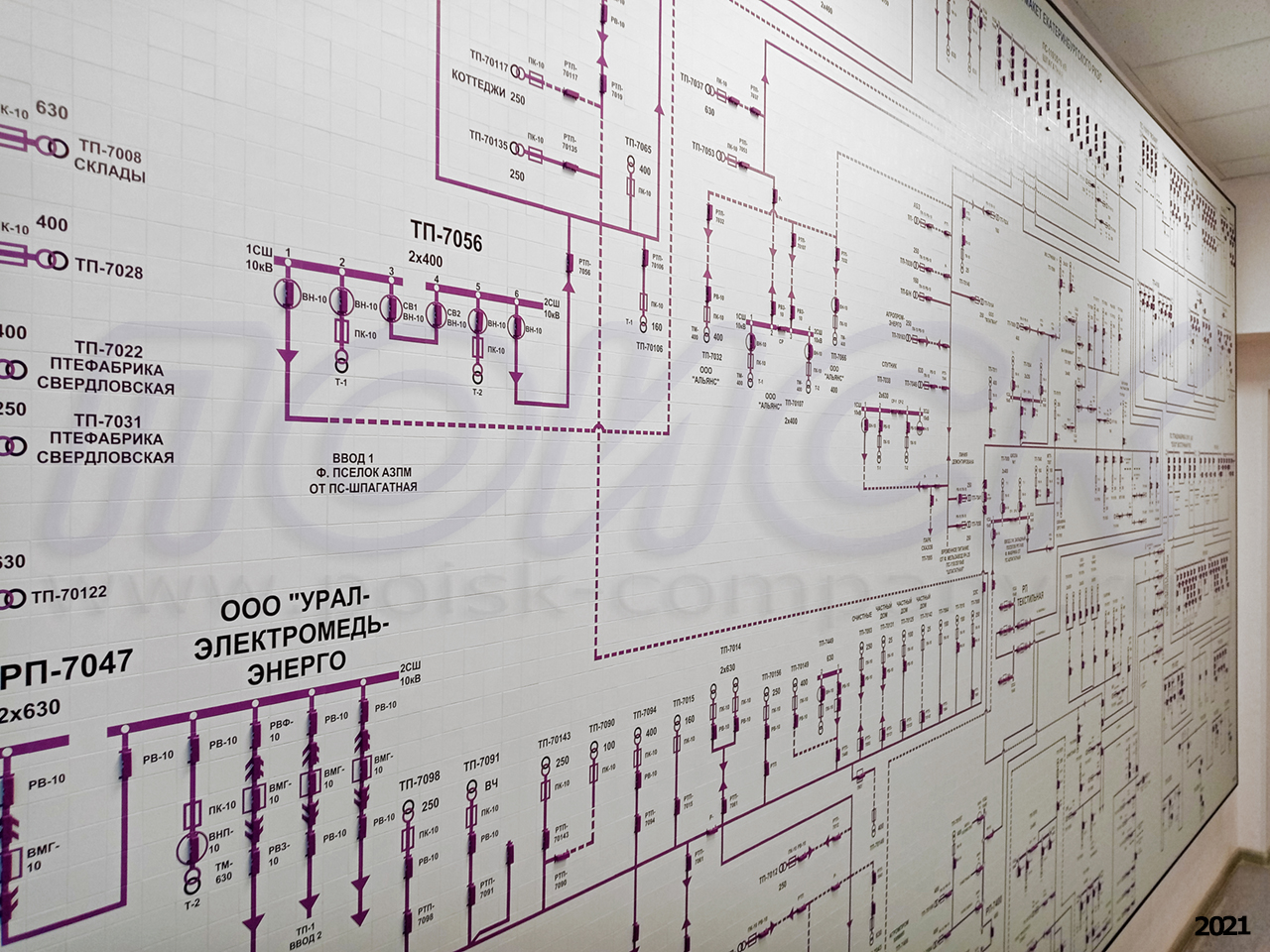

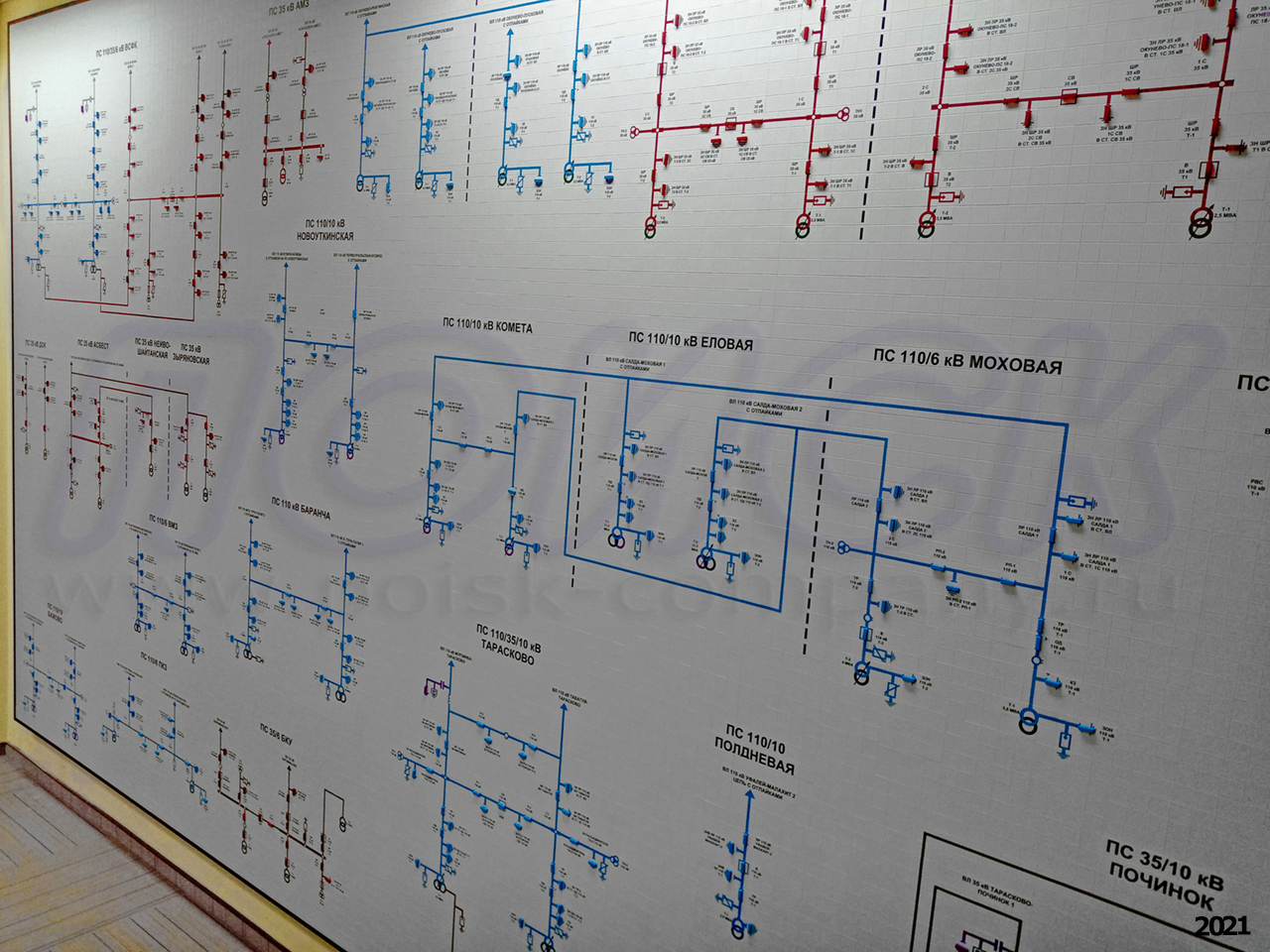

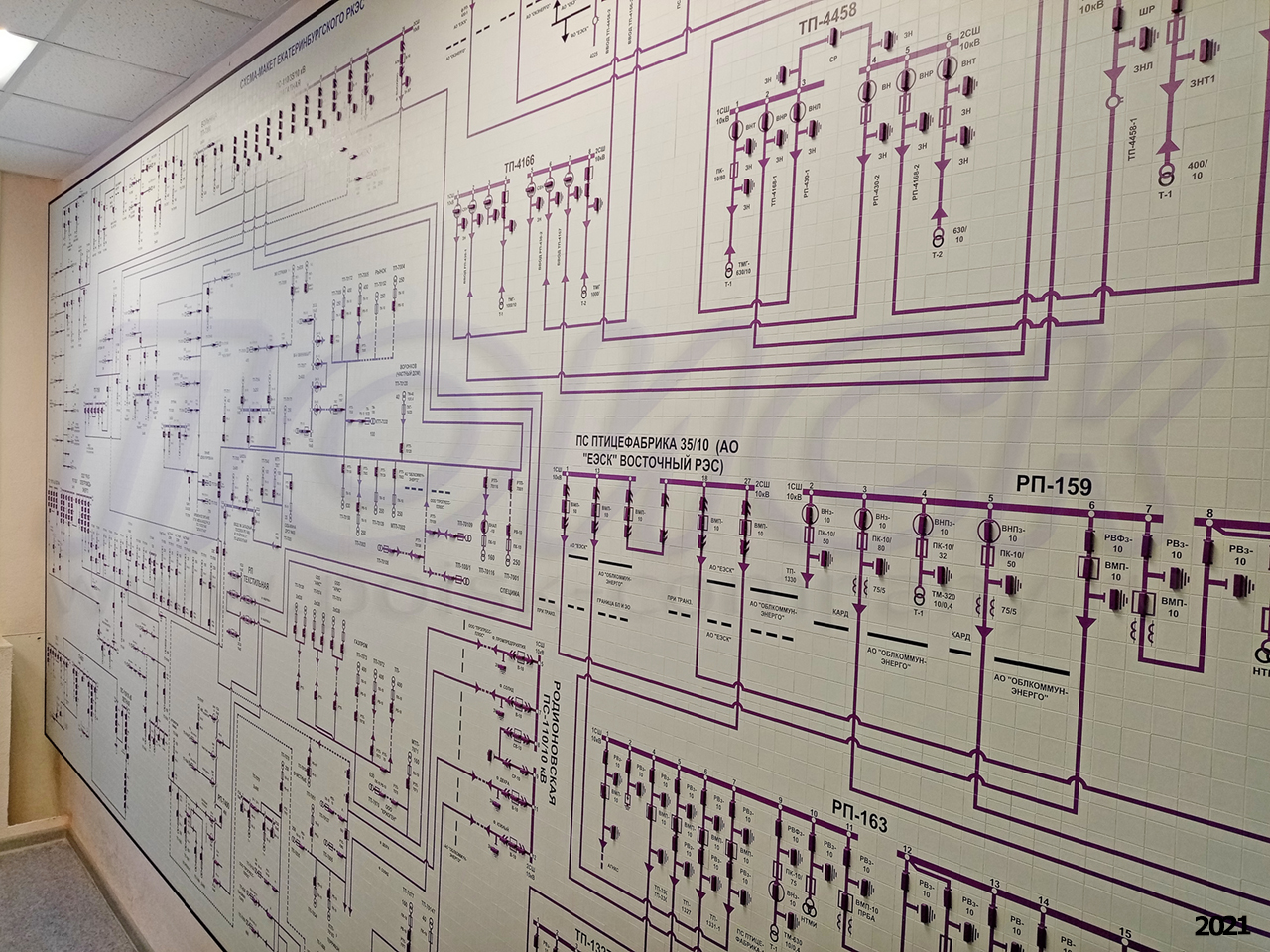

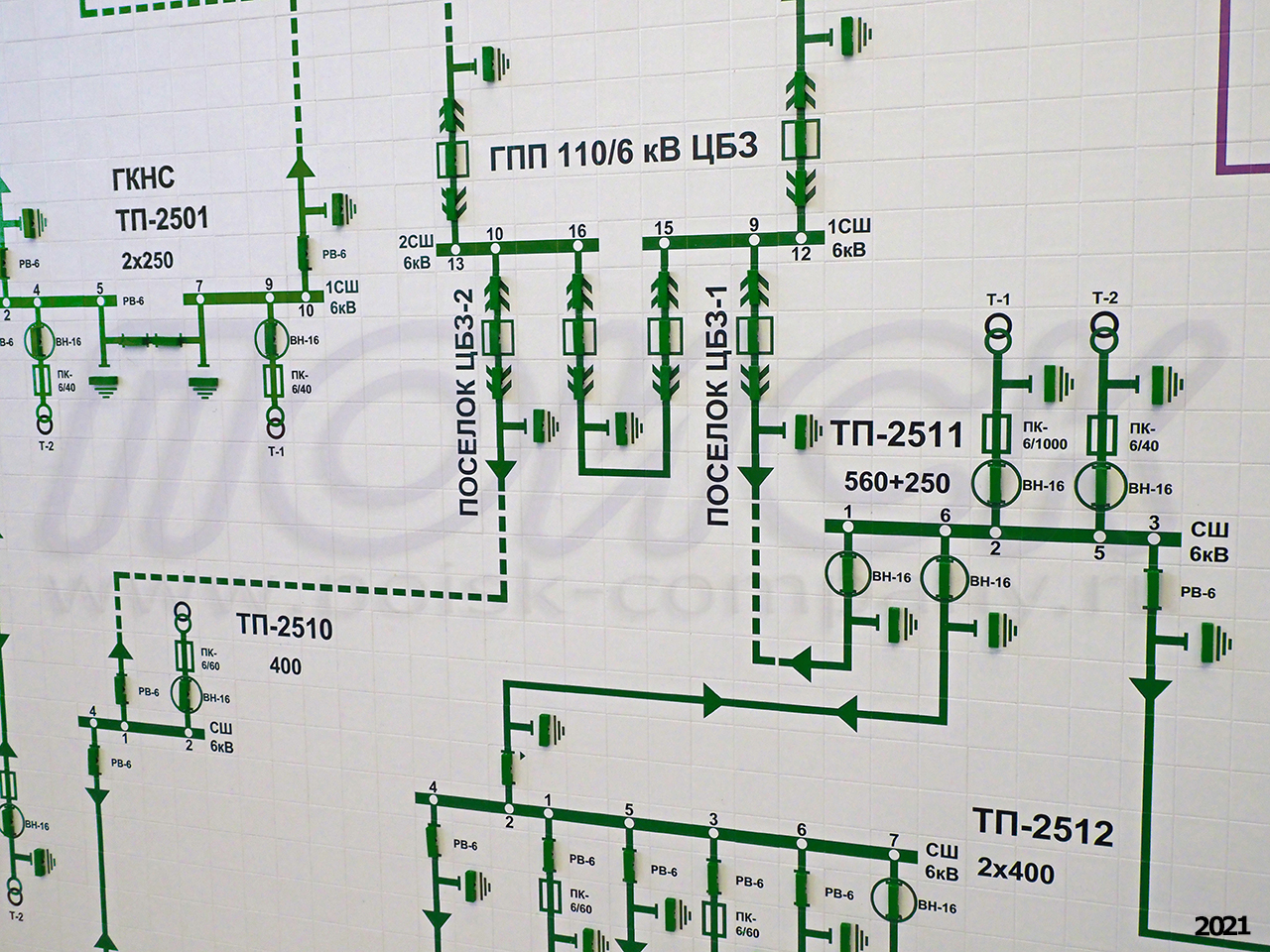

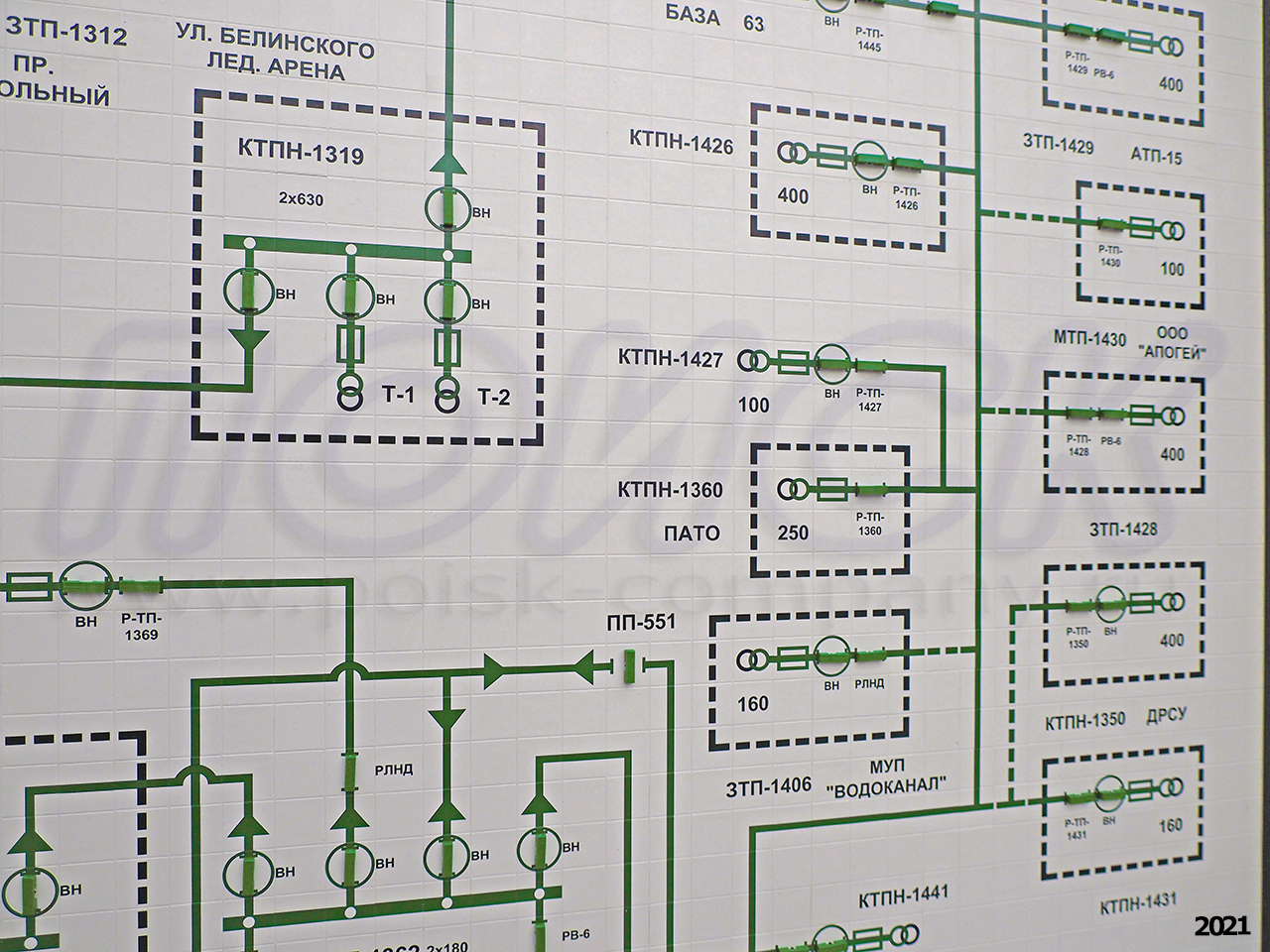

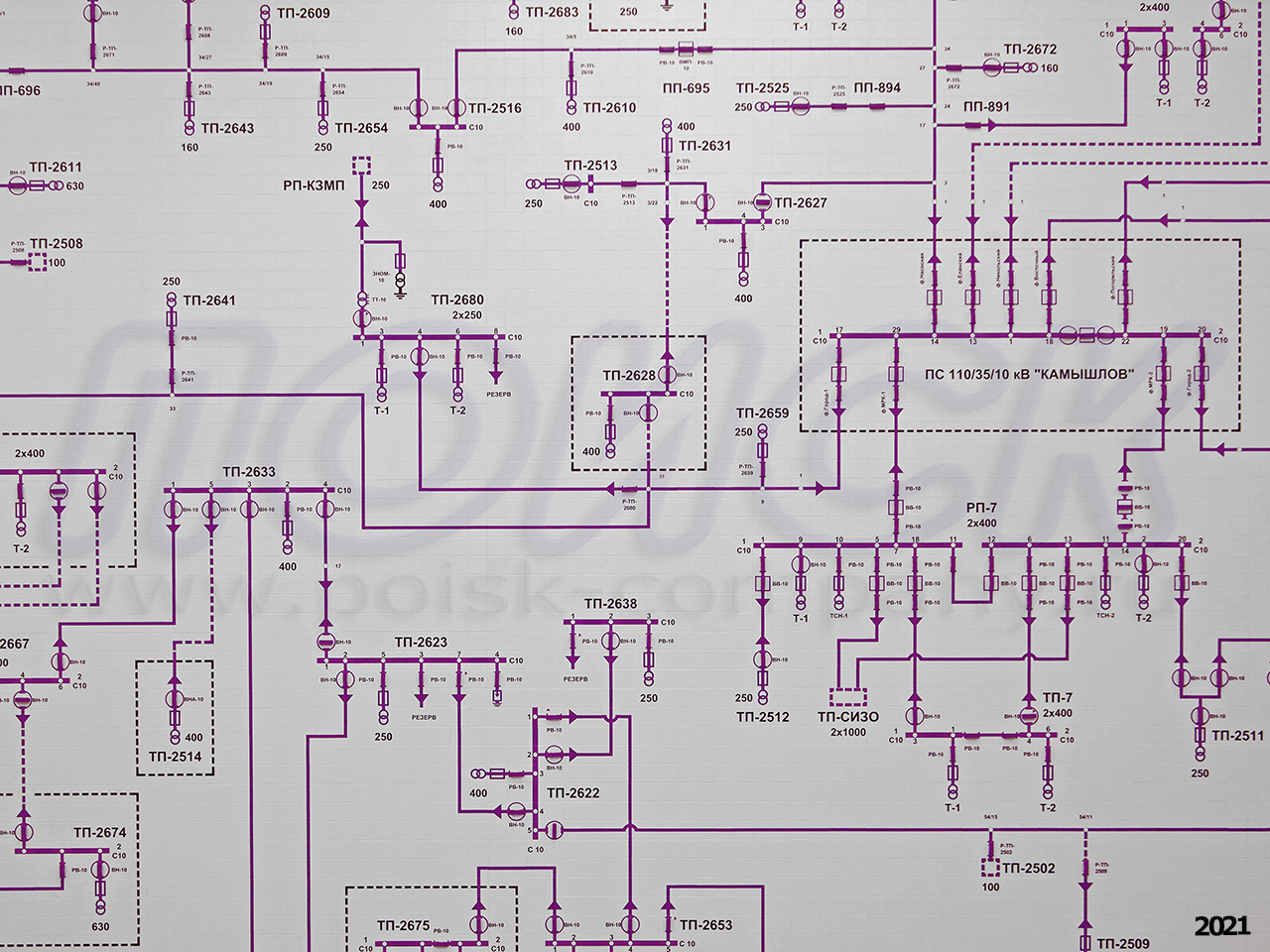

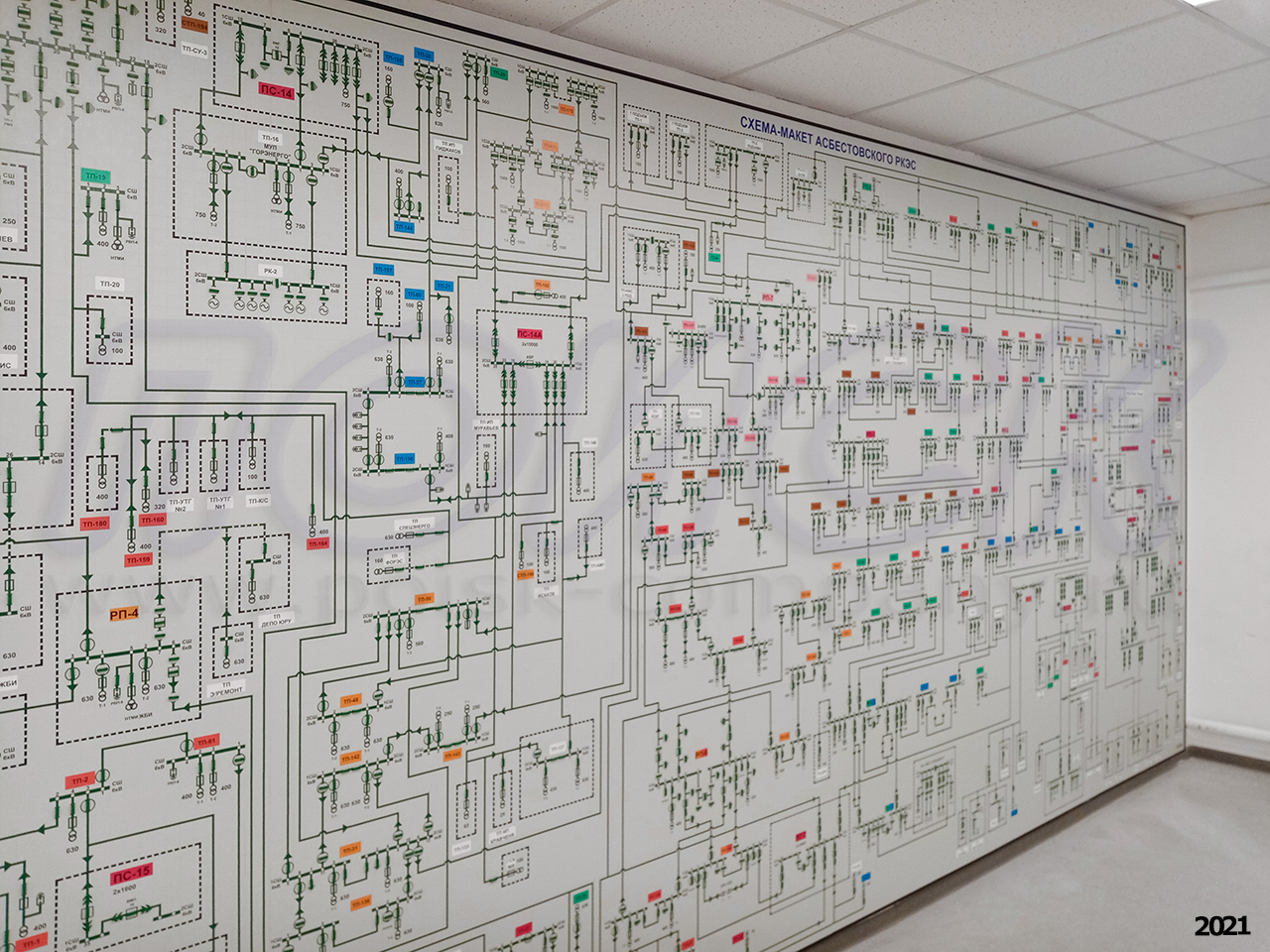

На щитах нанесены мнемосхемы электроснабжения соответствующих городов и районов Свердловской области номиналом 6/10/35 кВ.

Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго

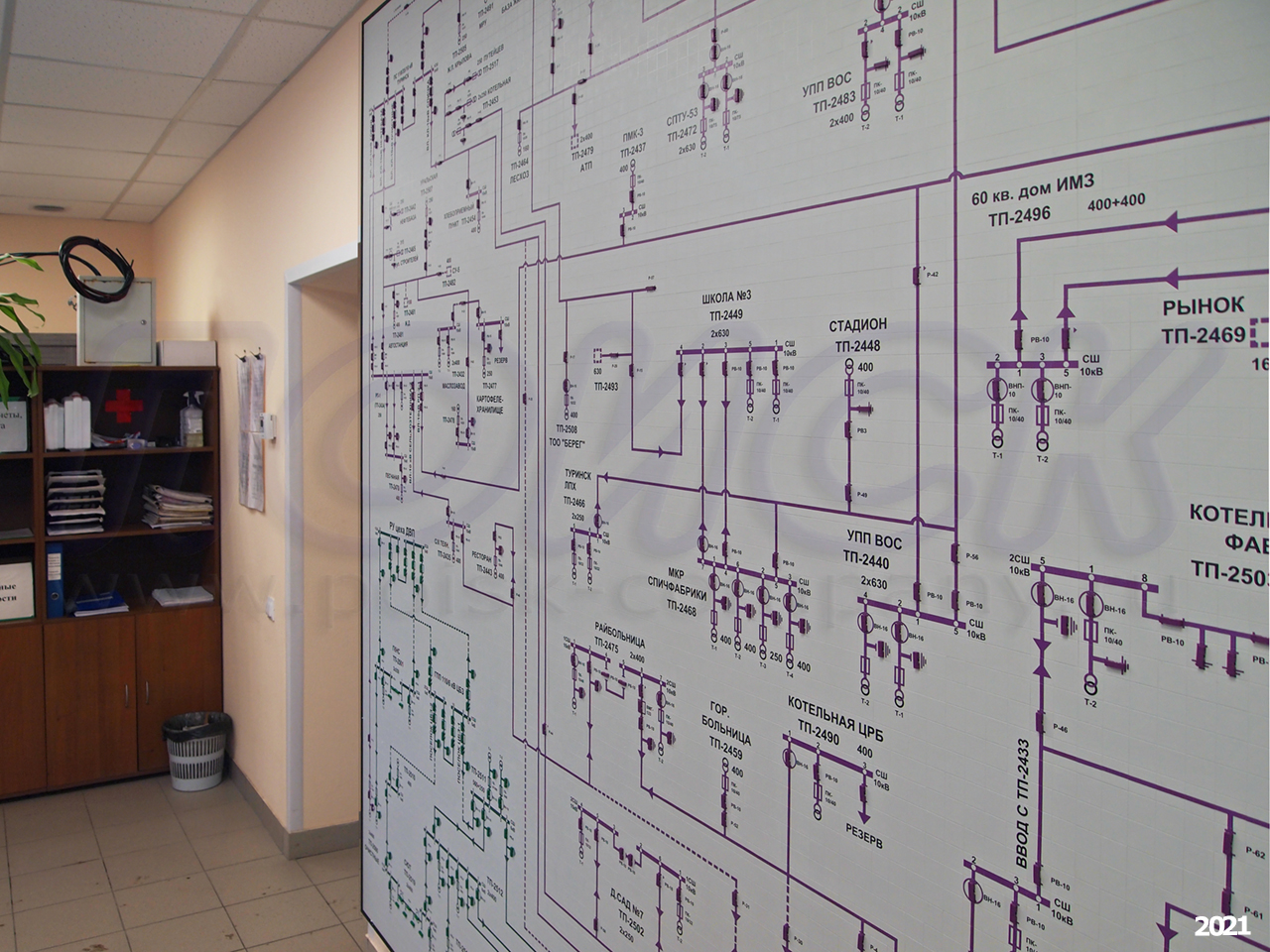

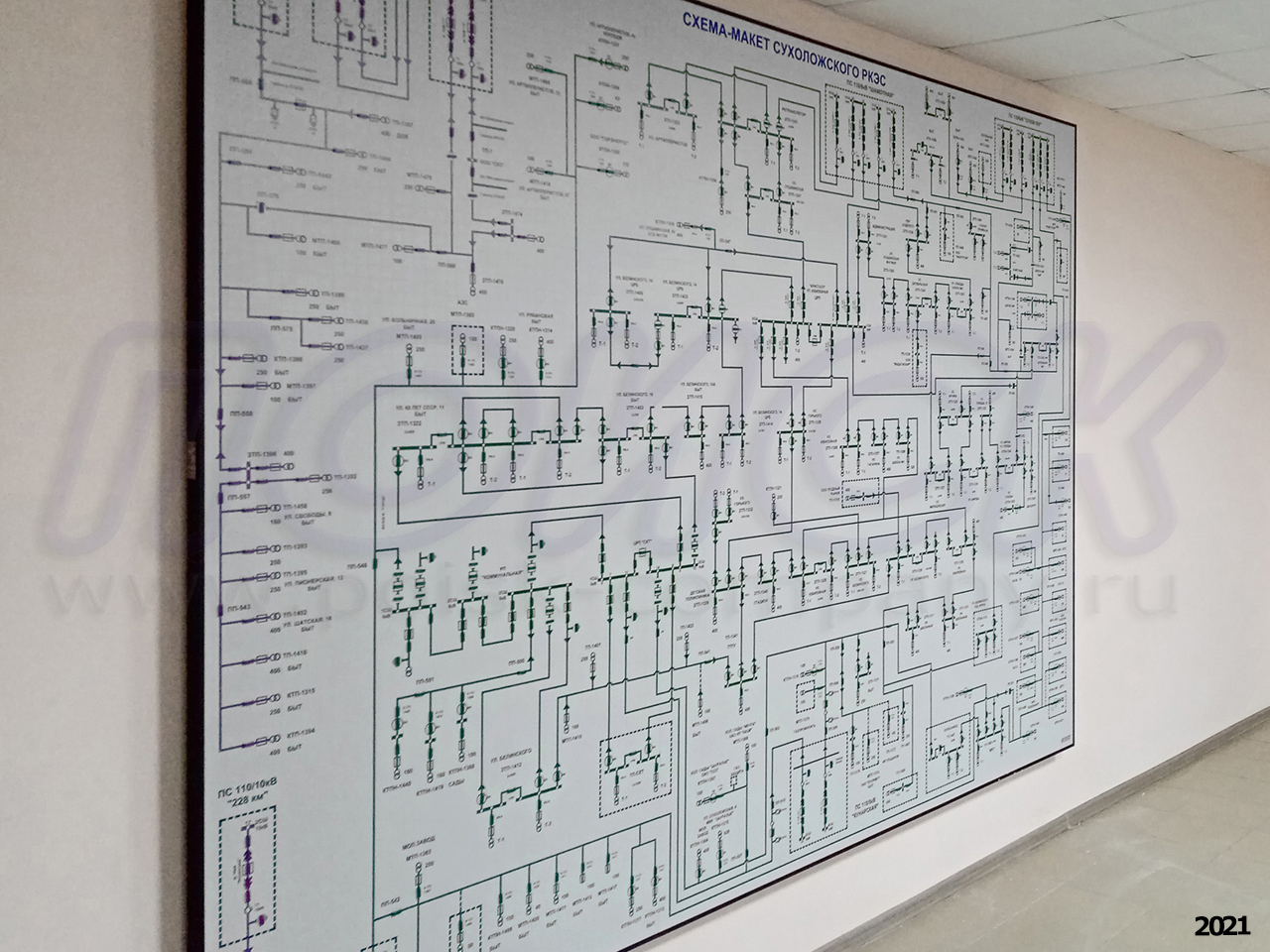

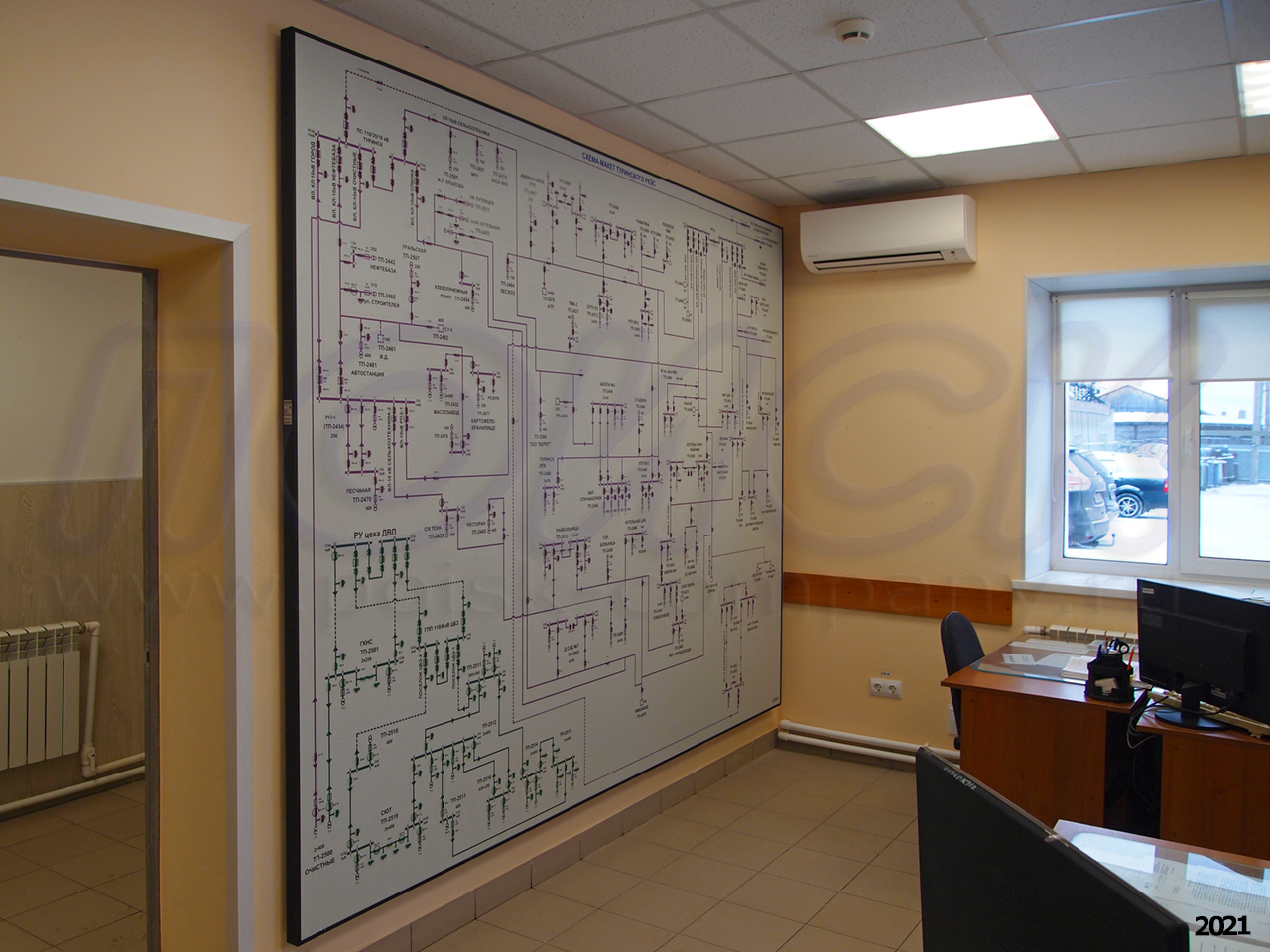

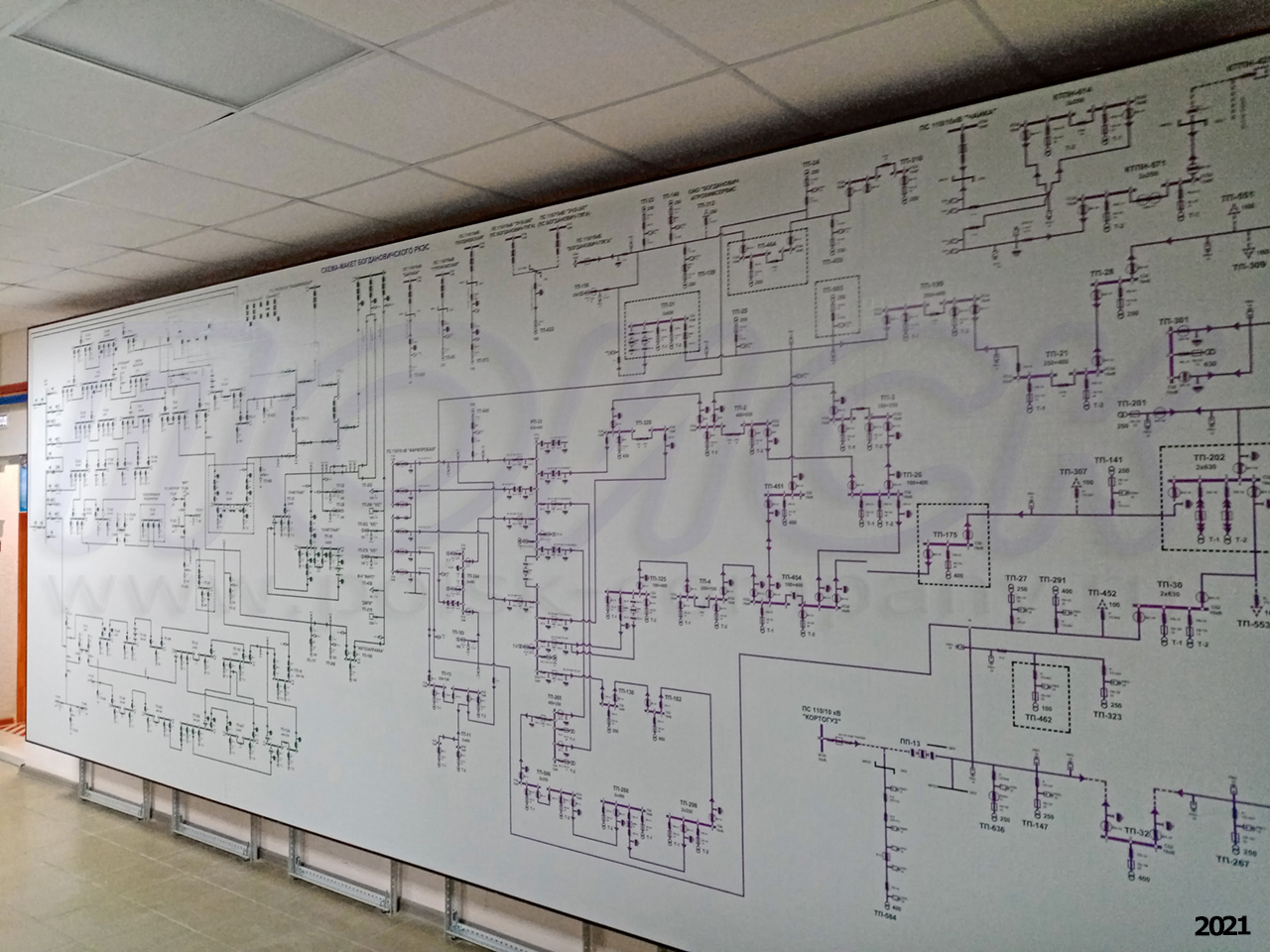

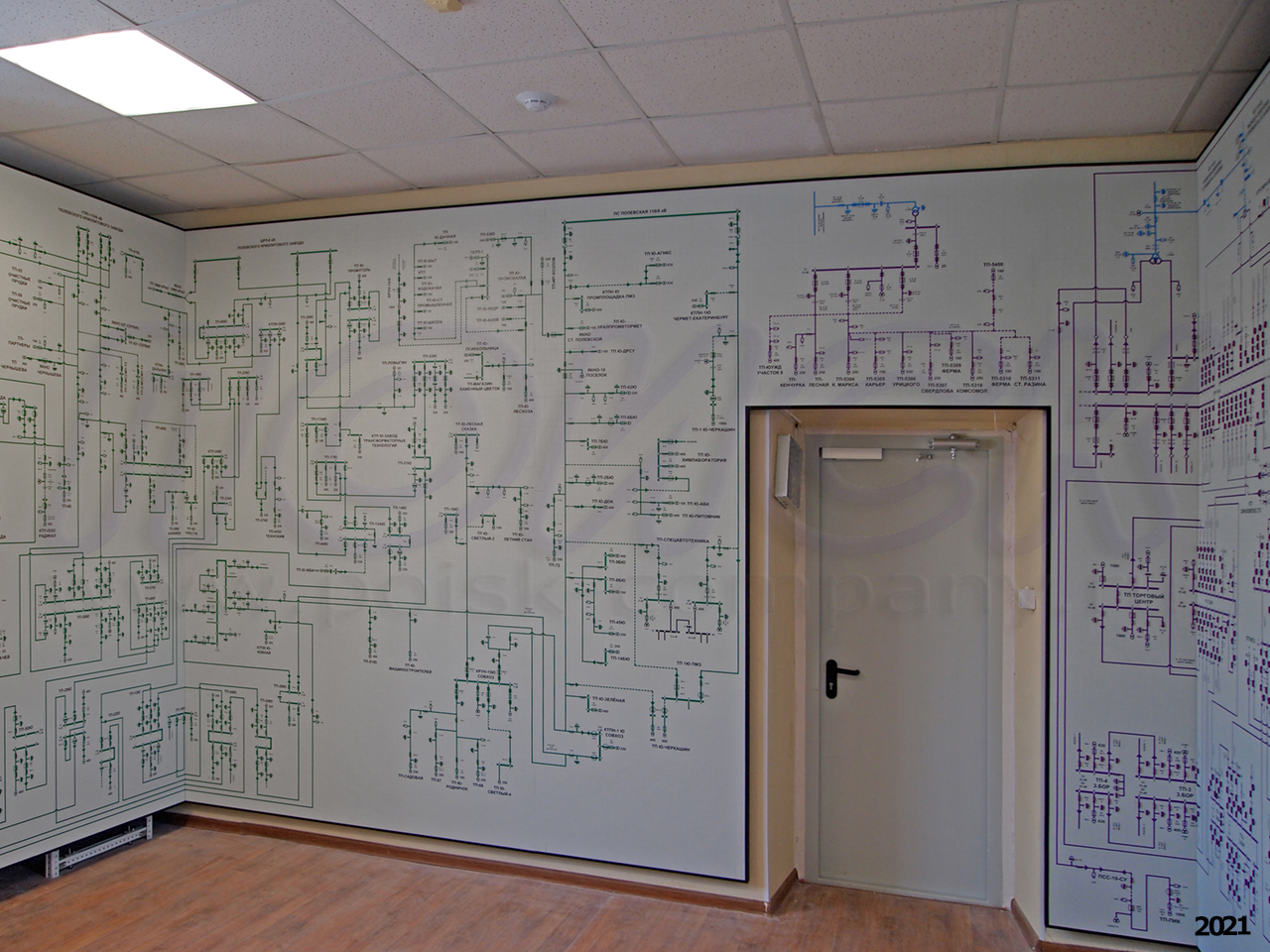

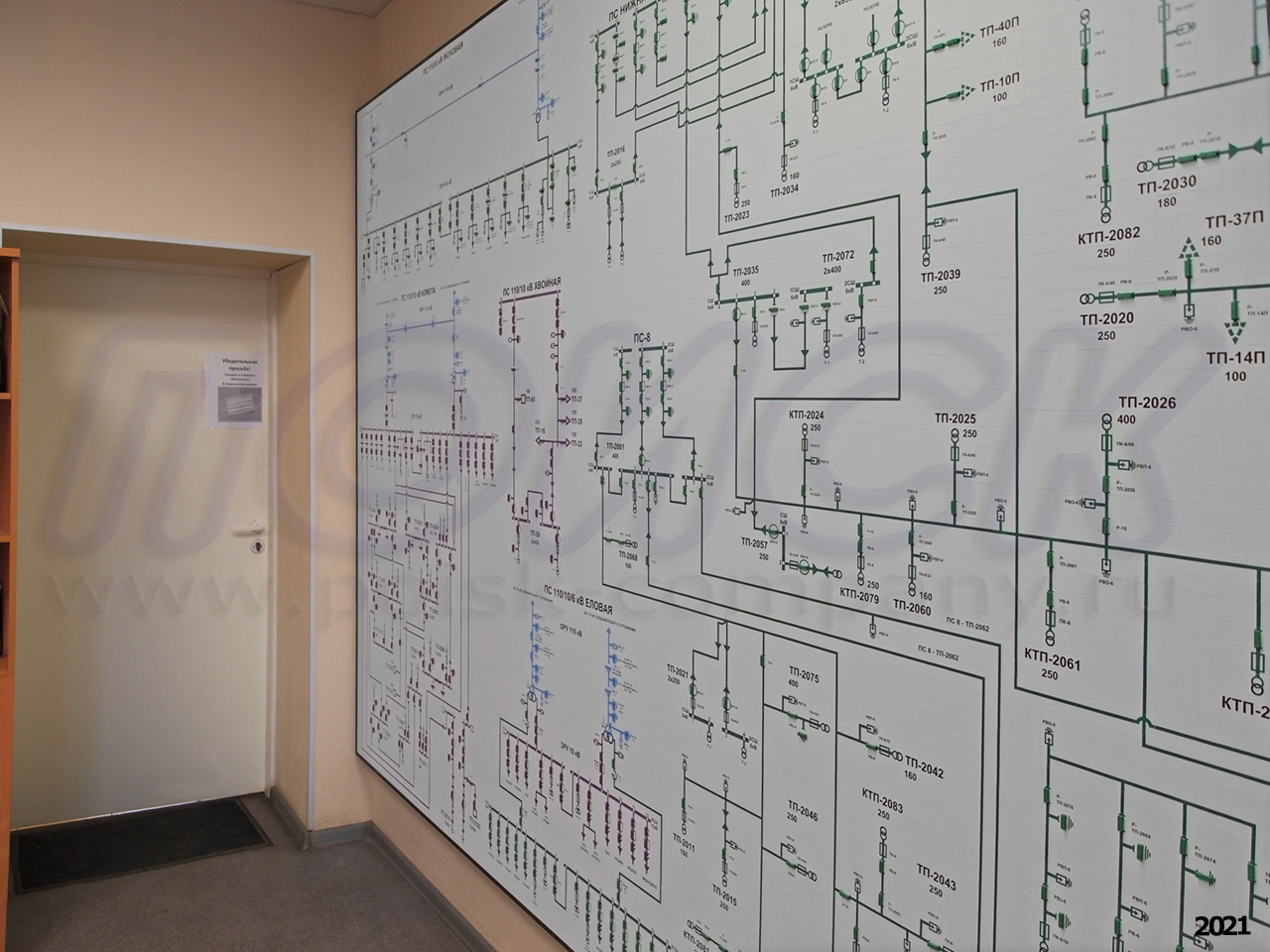

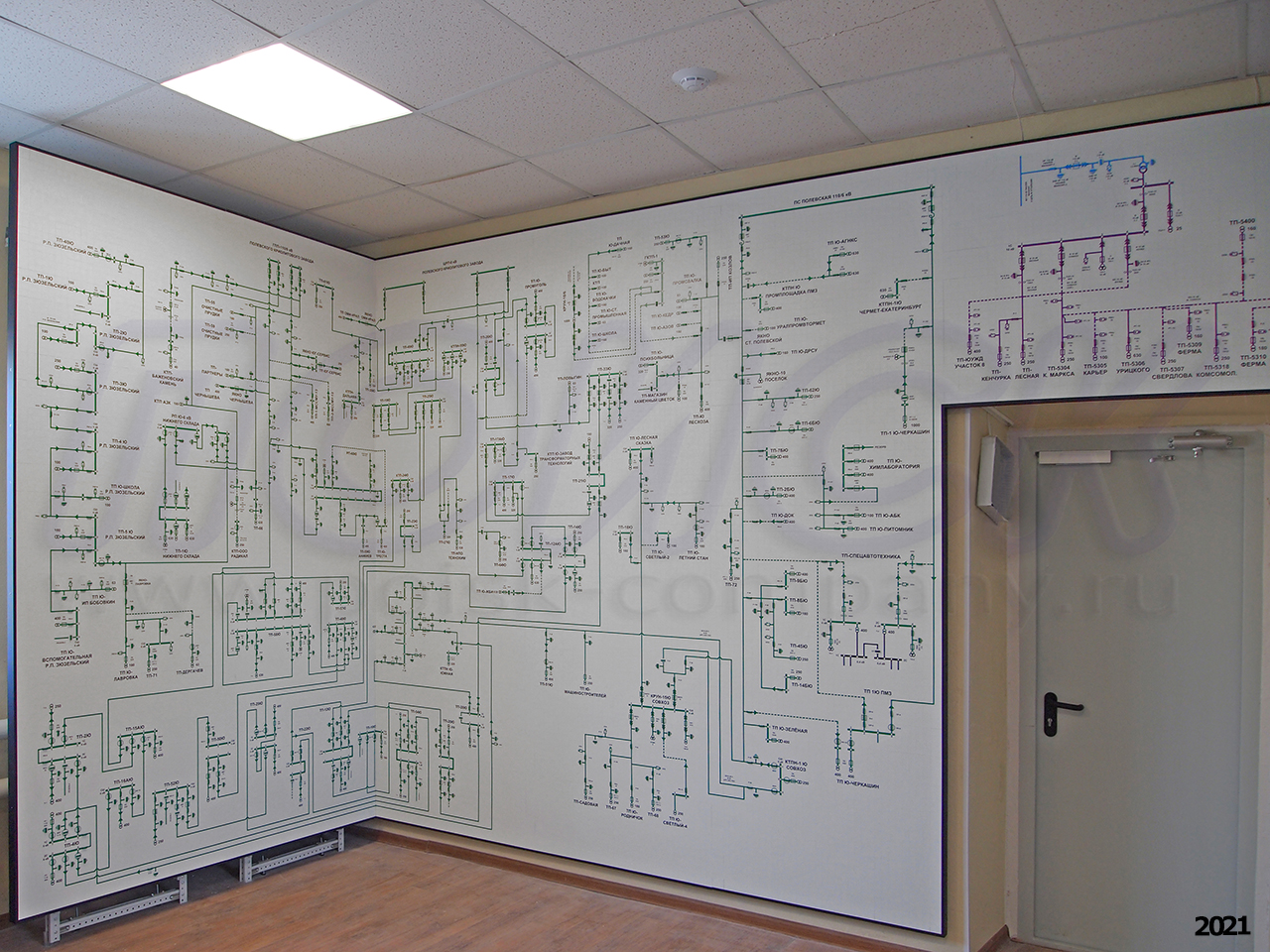

Все щиты - пассивные (без светодиодной индикации и связи с системами АСДУ), выполнены в настенном исполнении и имеют глубину около 50 мм. Площади щитов варьируются в диапазоне от 7 до 42 кв.м. В соответствии с пожеланиями Заказчика некоторые щиты имеют встроенный в ячейки с пассивными мнемосимволами (включая линии и шины) неодимовый магнит, позволяющий закрепить на их поверхности переносные мнемосимволы (плакаты, значки). Вместе с тем, все щиты укомплектованы специализированной мастикой, позволяющей надежно и многократно снять/установить на любой ячейке любой плакат или значок. Поставляемые в комплекте плакаты и значки имеют рабочую лицевую пластиковую поверхность с выгравированным двухцветным изображением, они ударопрочные, устойчивы к изгибанию, истиранию и влаге, их виды, размеры и цвета – индивидуальны.

Все щиты - пассивные (без светодиодной индикации и связи с системами АСДУ), выполнены в настенном исполнении и имеют глубину около 50 мм. Площади щитов варьируются в диапазоне от 7 до 42 кв.м. В соответствии с пожеланиями Заказчика некоторые щиты имеют встроенный в ячейки с пассивными мнемосимволами (включая линии и шины) неодимовый магнит, позволяющий закрепить на их поверхности переносные мнемосимволы (плакаты, значки). Вместе с тем, все щиты укомплектованы специализированной мастикой, позволяющей надежно и многократно снять/установить на любой ячейке любой плакат или значок. Поставляемые в комплекте плакаты и значки имеют рабочую лицевую пластиковую поверхность с выгравированным двухцветным изображением, они ударопрочные, устойчивы к изгибанию, истиранию и влаге, их виды, размеры и цвета – индивидуальны.

Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго

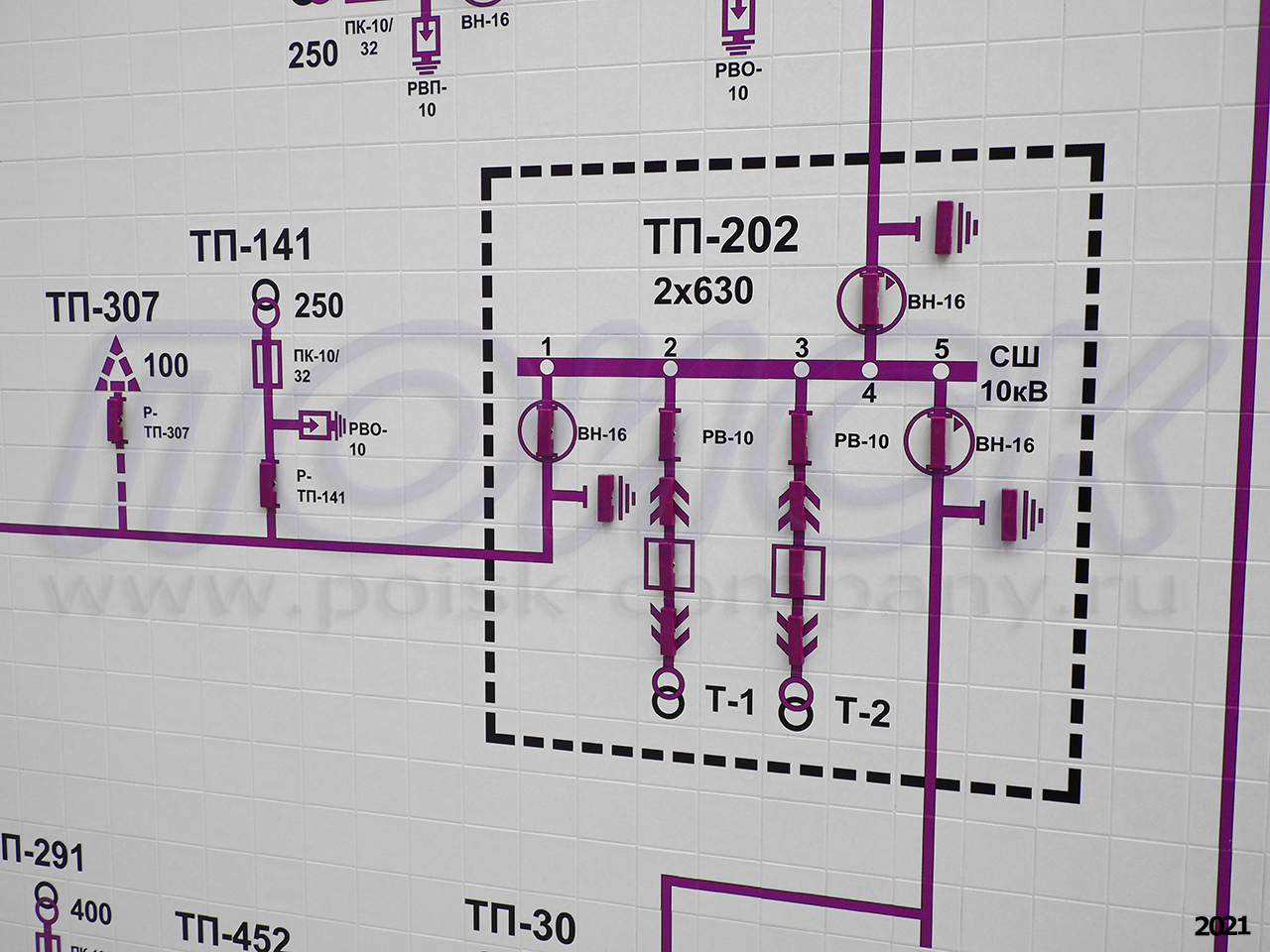

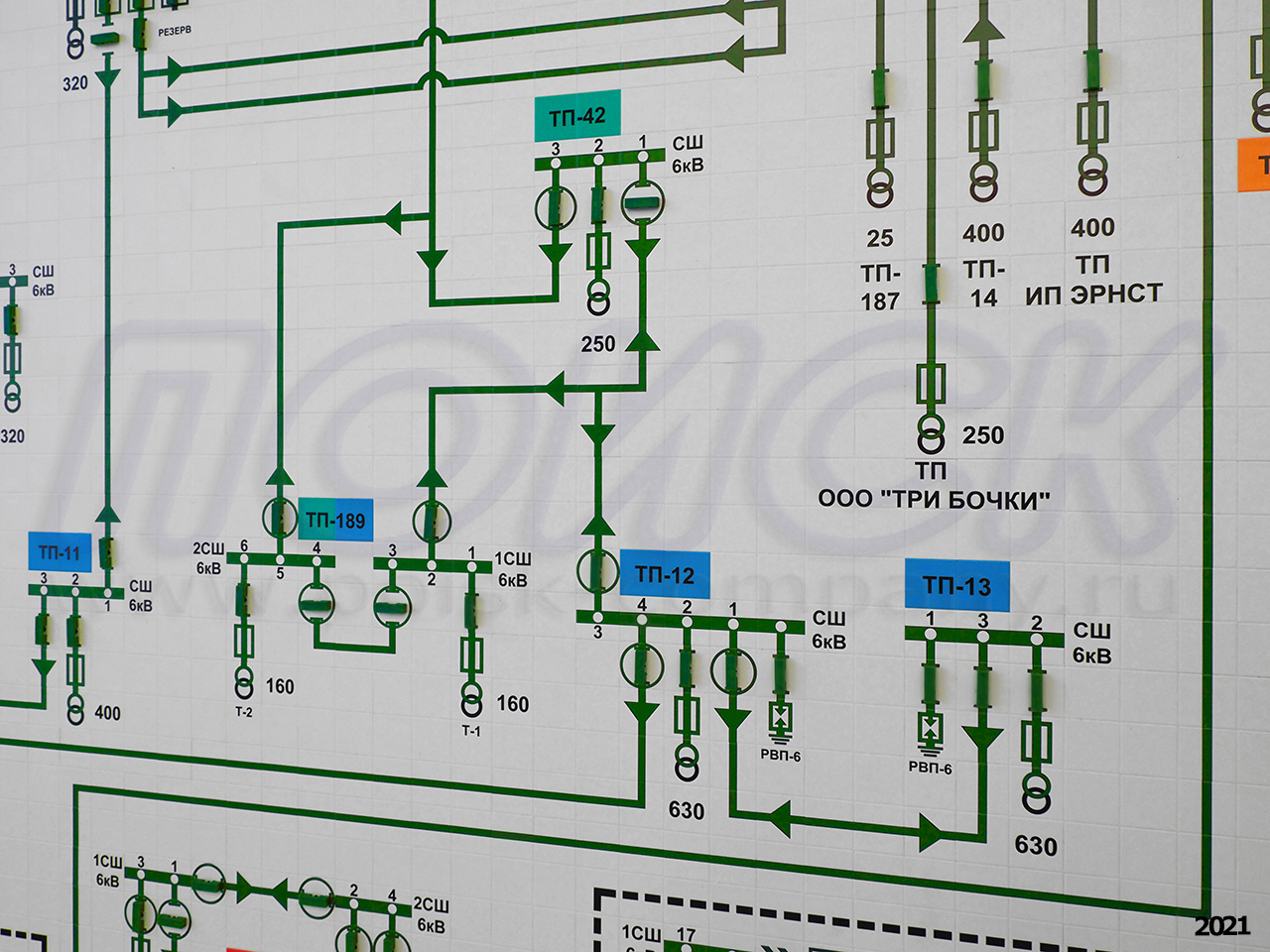

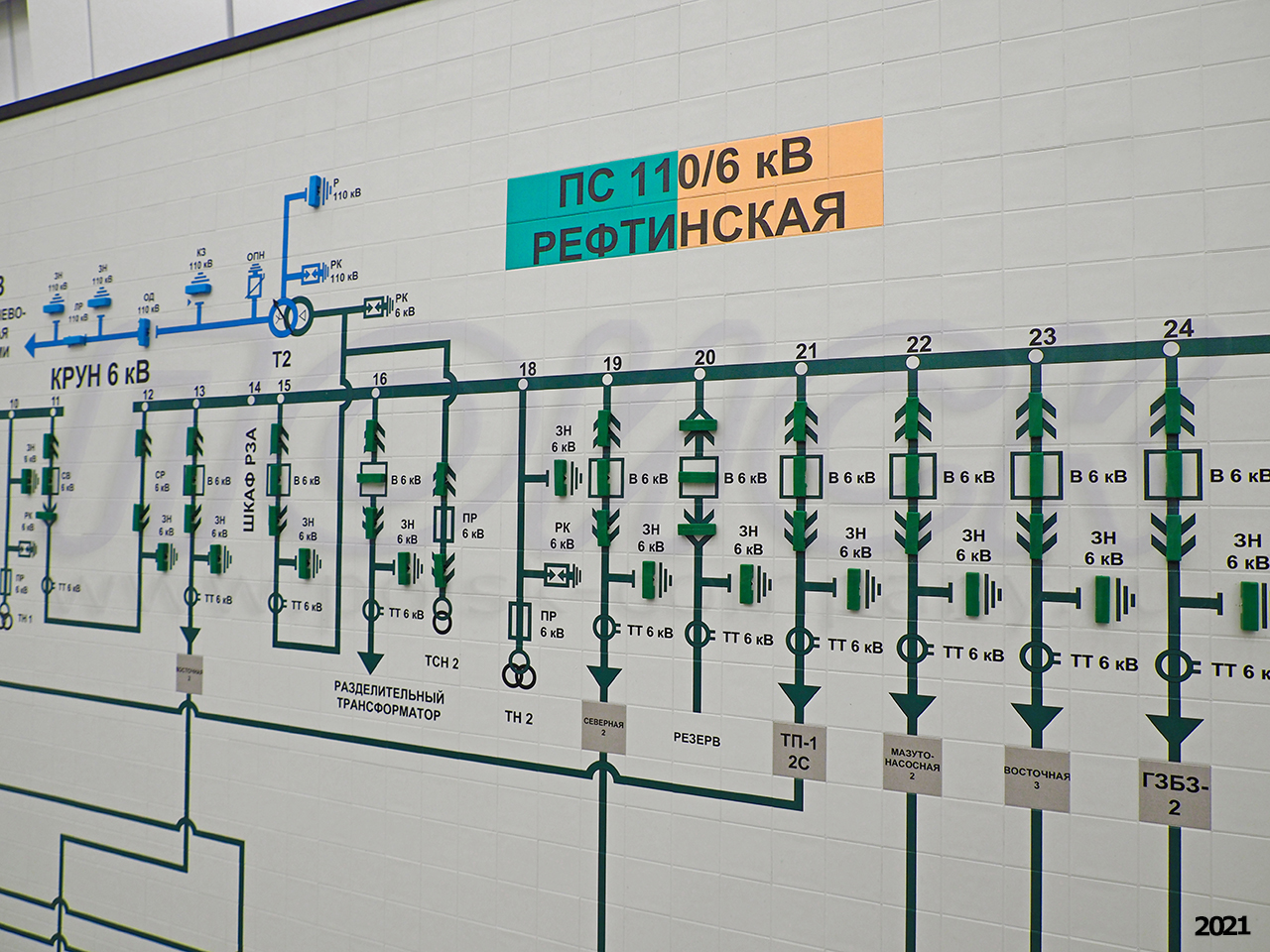

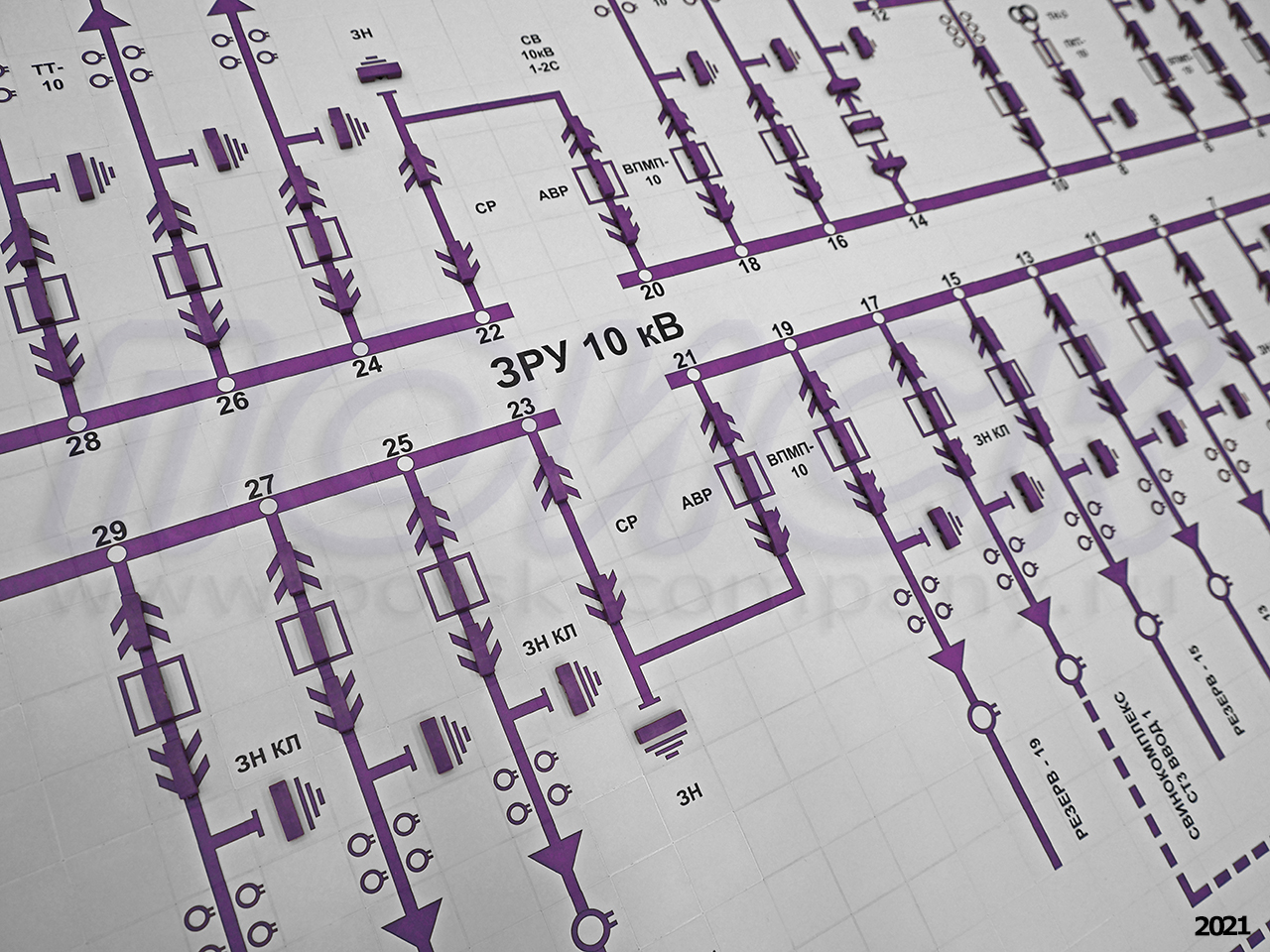

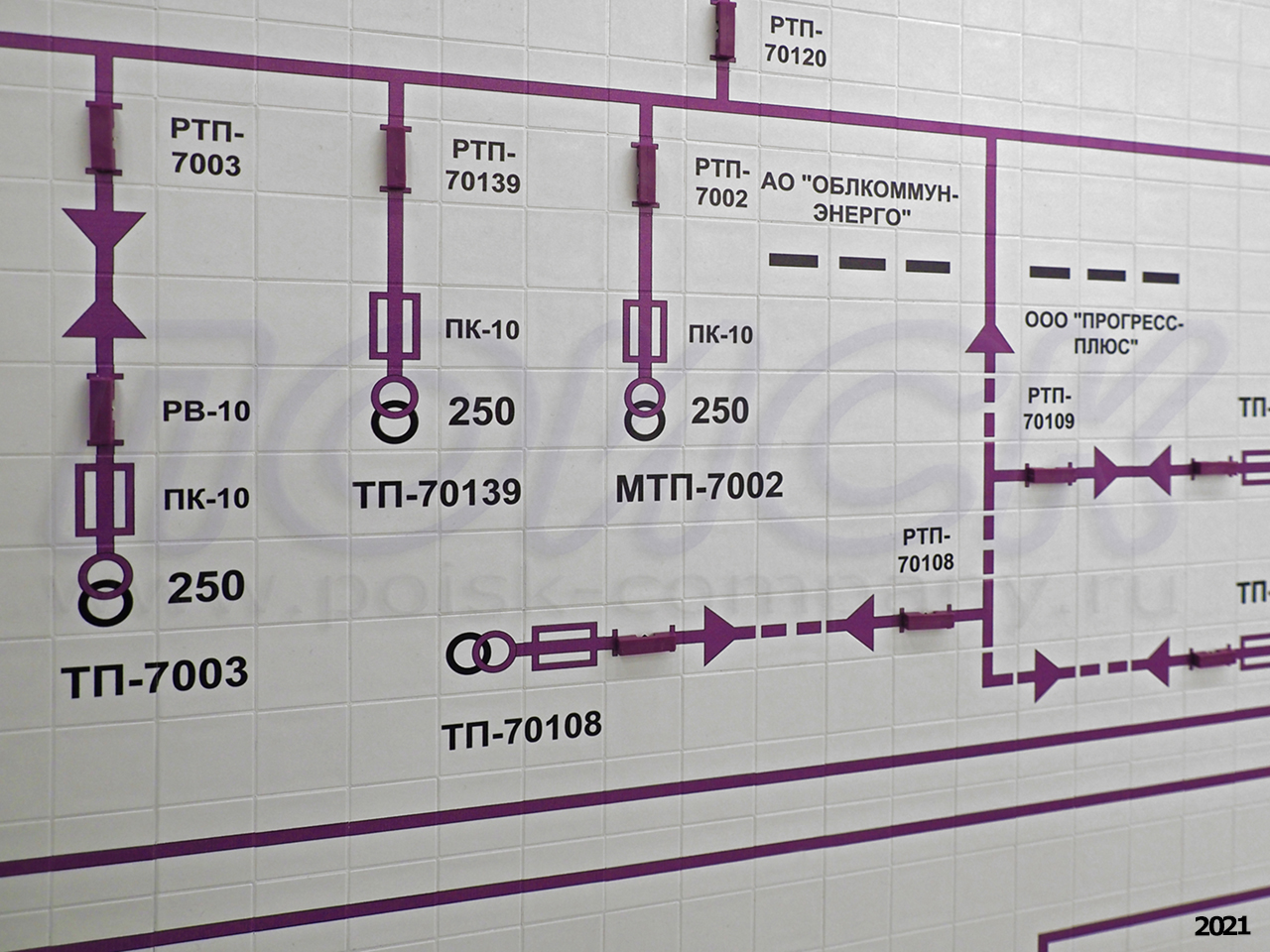

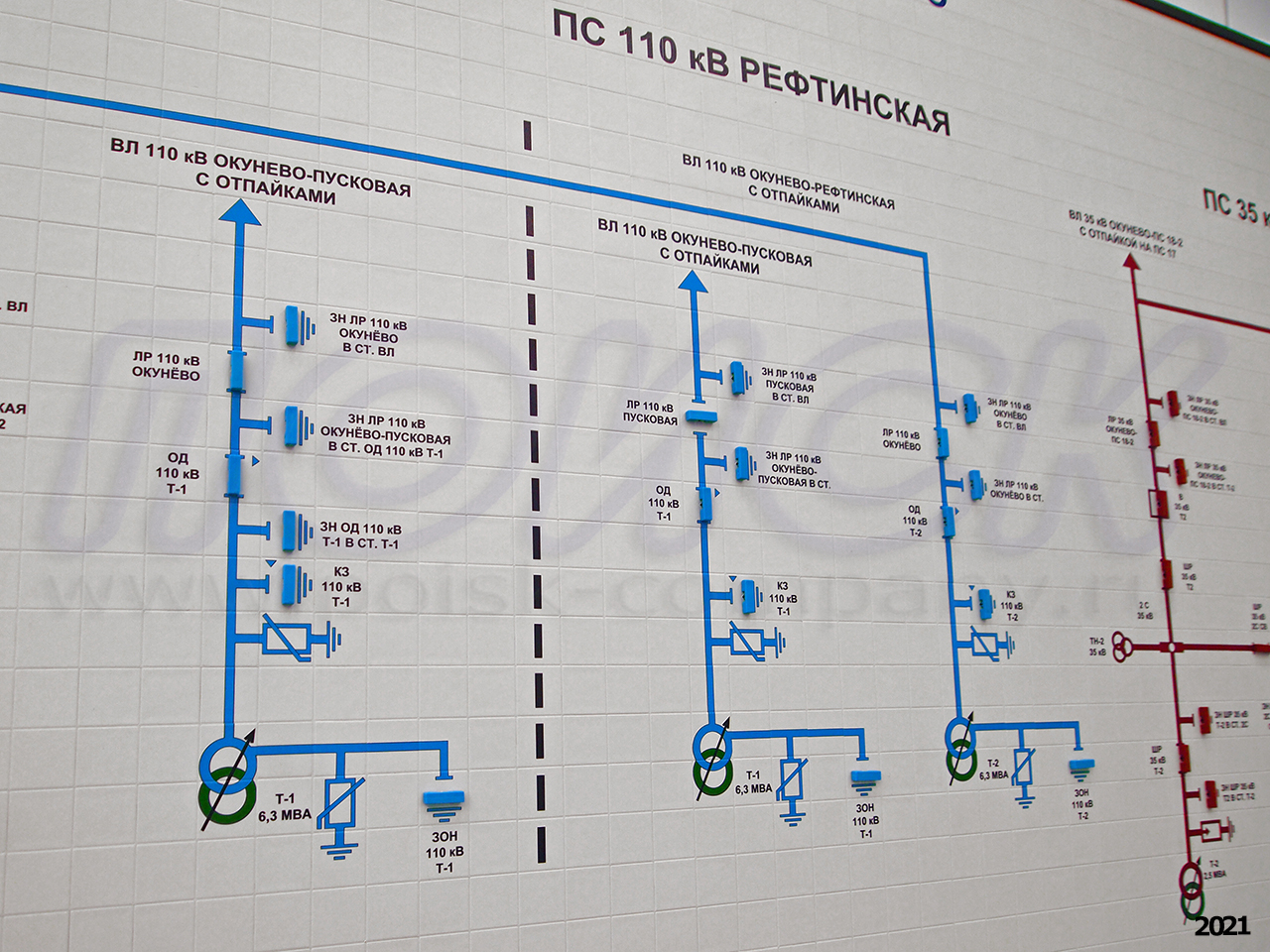

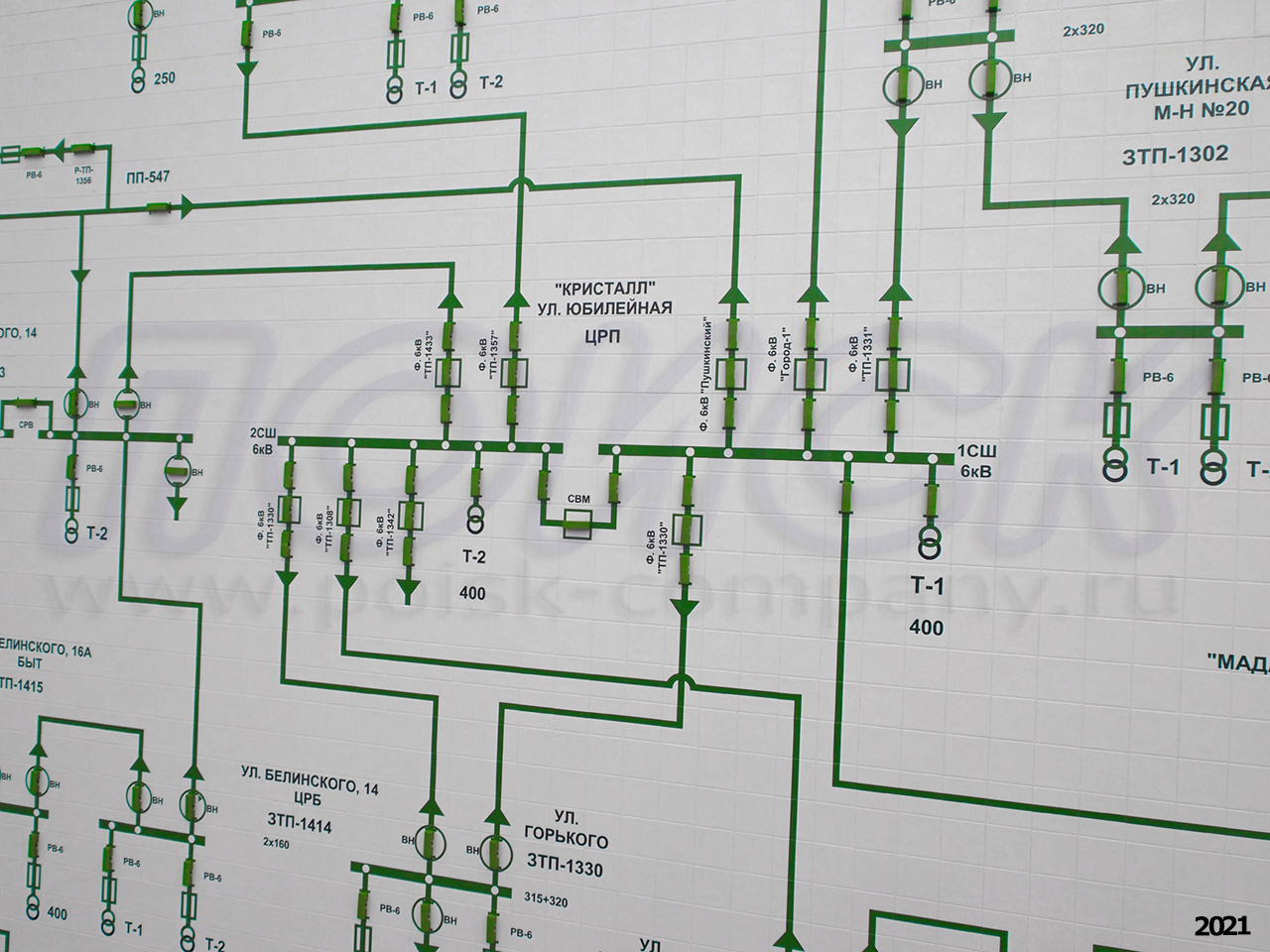

Для отображения состояний коммутационных аппаратов сети (выключателей, разъединителей и выключателей нагрузки) используются мнемосимволы с соответствующей символикой и встроенным поворотным указателем, четко фиксируемым в двух положениях (горизонтальном/вертикальном).

Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго

Интересно, что плотность мнемосхем этих щитов (отношение количества ячеек с изображением к общему количеству ячеек в щите) находится в диапазоне от 16 до 57%, средняя плотность мнемосхем составила 40% (что выше среднестатистических 30%). Щиты с мнемосхемами, плотность которых превышает 30%, сложны в восприятии из-за отсутствия видимых пробелов между объектами сети и не имеют зон для развития мнемосхемы. Впрочем, благодаря имеющемуся у компании ПОИСК опыту проектирования мнемосхем и изобразительным возможностям технологии ПОИСК-ЩИТ, проблему читабельности изображения щитов с плотной мнемосхемой удалось решить.

Мнемощиты поставлялись на объекты в виде готовых собранных панелей (шириной 0,8...1,0 м и высотой, равной высоте щита) с однослойным алюминиевым каркасом, нанесенной мнемосхемой и обрамлением. Конструкция настенного щита ПОИСК-ЩИТ позволила смонтировать большинство из них в течение двух-трех часов, а монтаж самого большого щита занял 3 дня.Для отображения состояний коммутационных аппаратов сети (выключателей, разъединителей и выключателей нагрузки) используются мнемосимволы с соответствующей символикой и встроенным поворотным указателем, четко фиксируемым в двух положениях (горизонтальном/вертикальном).

Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго

СОСТАВ РАБОТ

Разработка индивидуального проекта yes
Проектирование конструкции щита yes

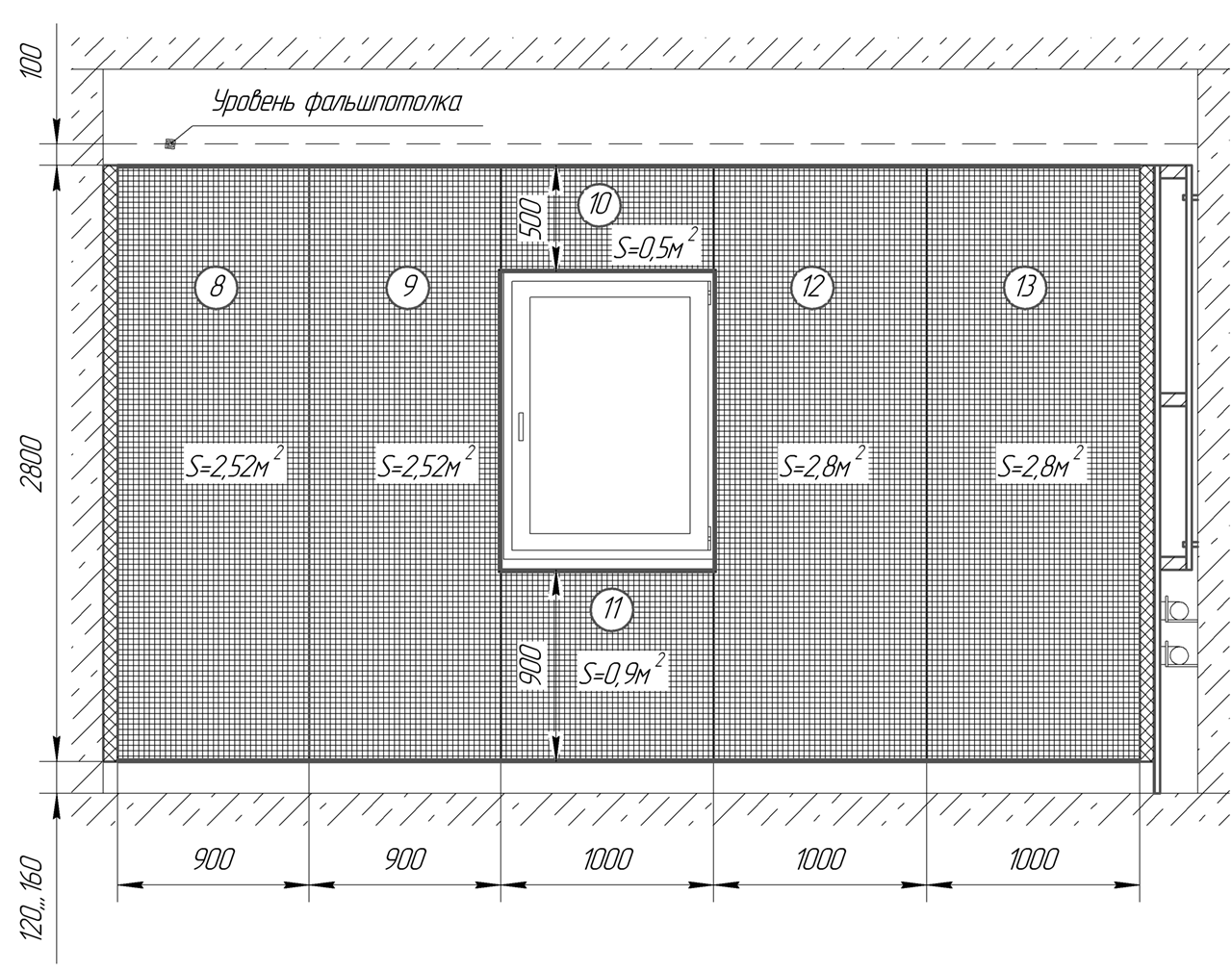

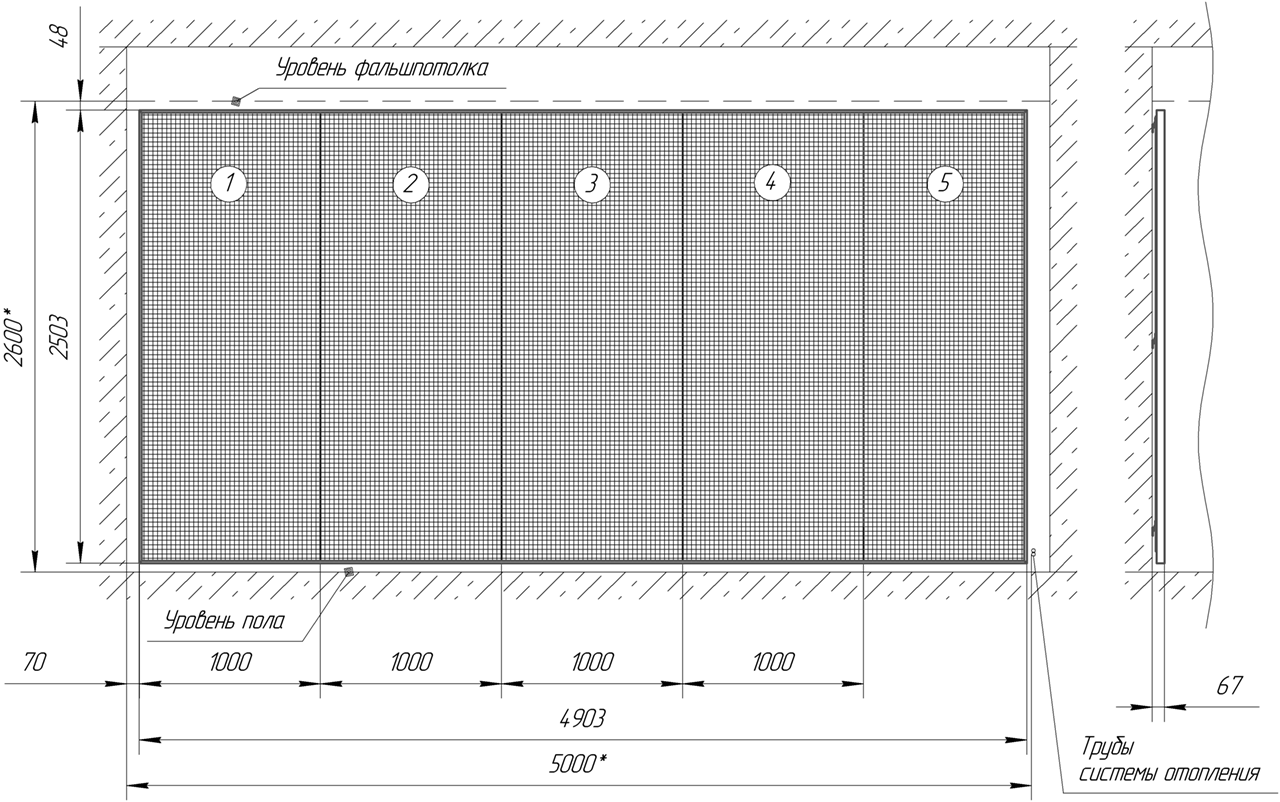

Разработка плана размещения щита в диспетчерском пункте yes
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) yes
Производство компонентов щита
каркас настенный
наборное поле панели в сборе
комплект мнемосимволов yes
система питания no
система управления no
декоративное обрамление наборного поля yes
облицовка нерабочих поверхностей yes
заголовок yes
Нанесение согласованной мнемосхемы на наборное поле yes
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита yes
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение yes
Сопряжение с системой телемеханики на программном уровне no
Поставка запаса мнемосимволов
(% от числа смонтированных на щите)
20% ячеек с поворотным указателем
5% ячеек с рисунком
2% фоновых ячеек


Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго
Диспетчерские щиты для АО Облкоммунэнерго

КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Верхнетагильский РКЭС. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,5х4,9 м* компл. 1

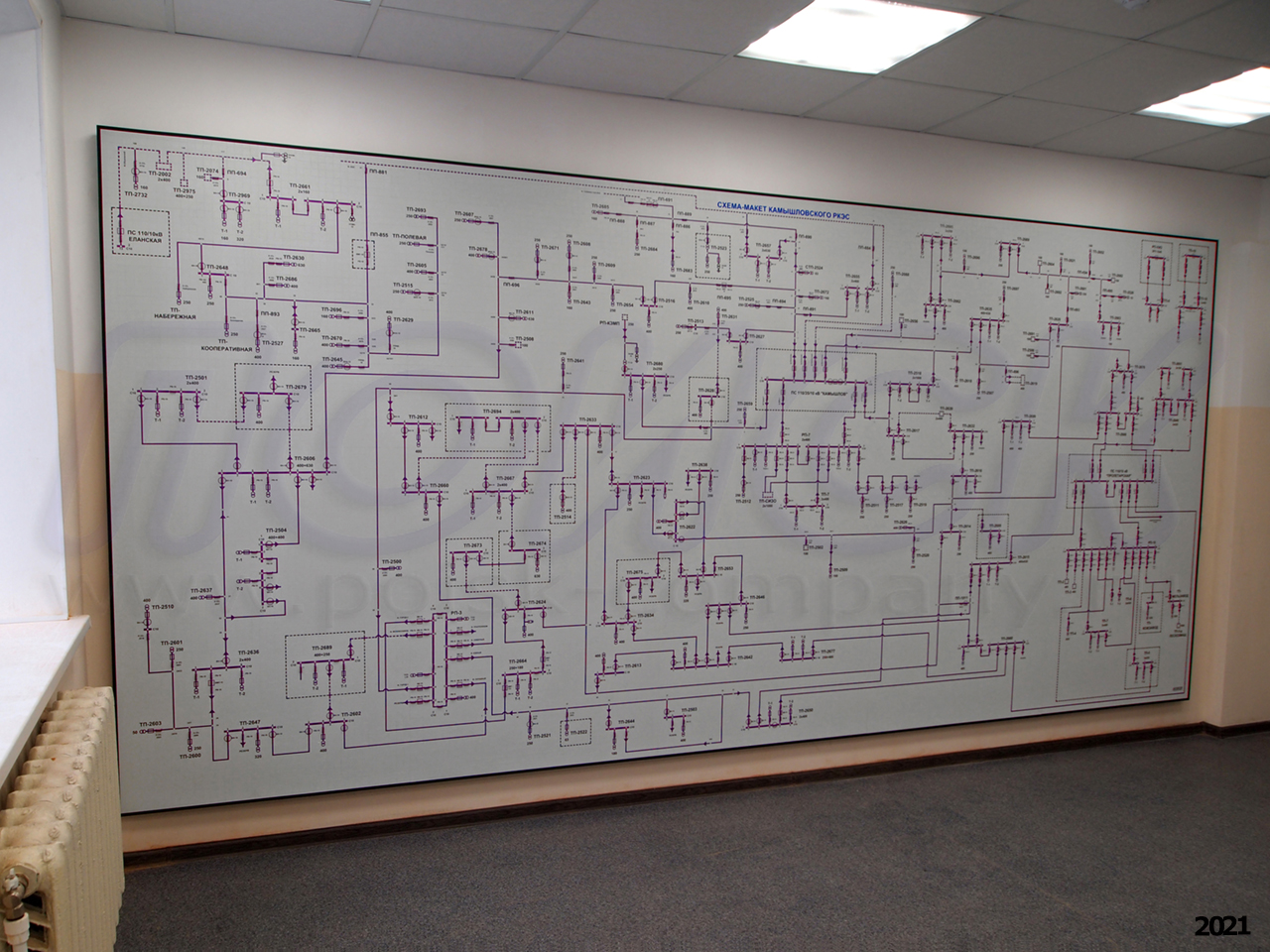

Камышловский РКЭС. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,3х5,0 м* компл. 1
Нижнесалдинский РКЭС. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,3х3,9 м* компл. 1
Управление АО "Облкоммунэнерго". Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,4х4,0 м* компл. 1
Тугулымский РКЭС. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,3х5,0 м* компл. 1
Туринский РКЭС. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,4х3,1 м* компл. 1
Артемовский РКЭС, схема 1. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,6х2,7 м* компл. 1
Артемовский РКЭС, схема 2. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,6х3,3 м* компл. 1
Асбестовский РКЭС. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,6х5,4 м* компл. 1

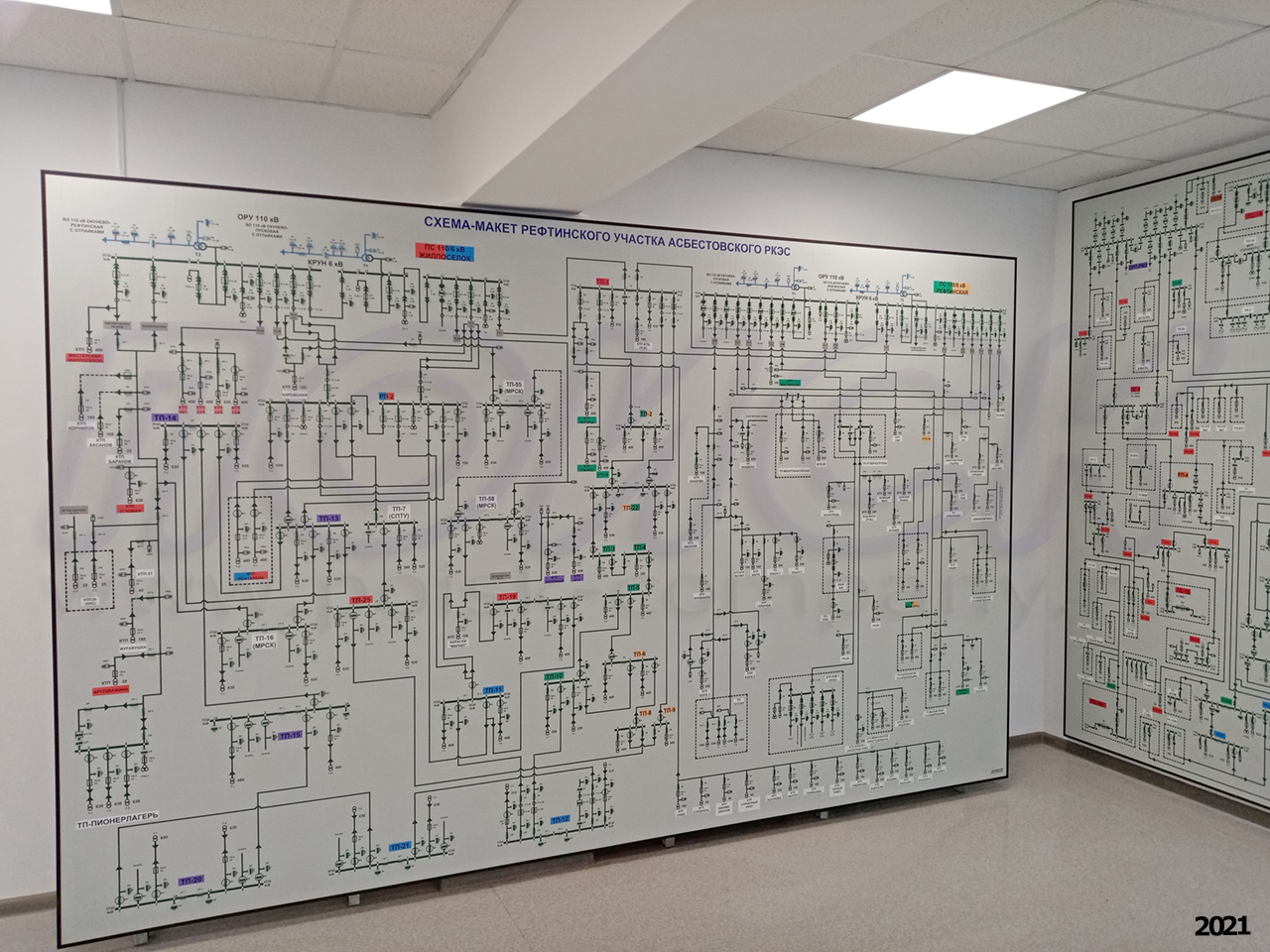

Асбестовский РКЭС, Рефтинский участок. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,3х3,7 м* компл. 1
Богдановичский РКЭС. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,3х6,0 м* компл. 1
Екатеринбургский РКЭС. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,2х4,9 м* компл. 1

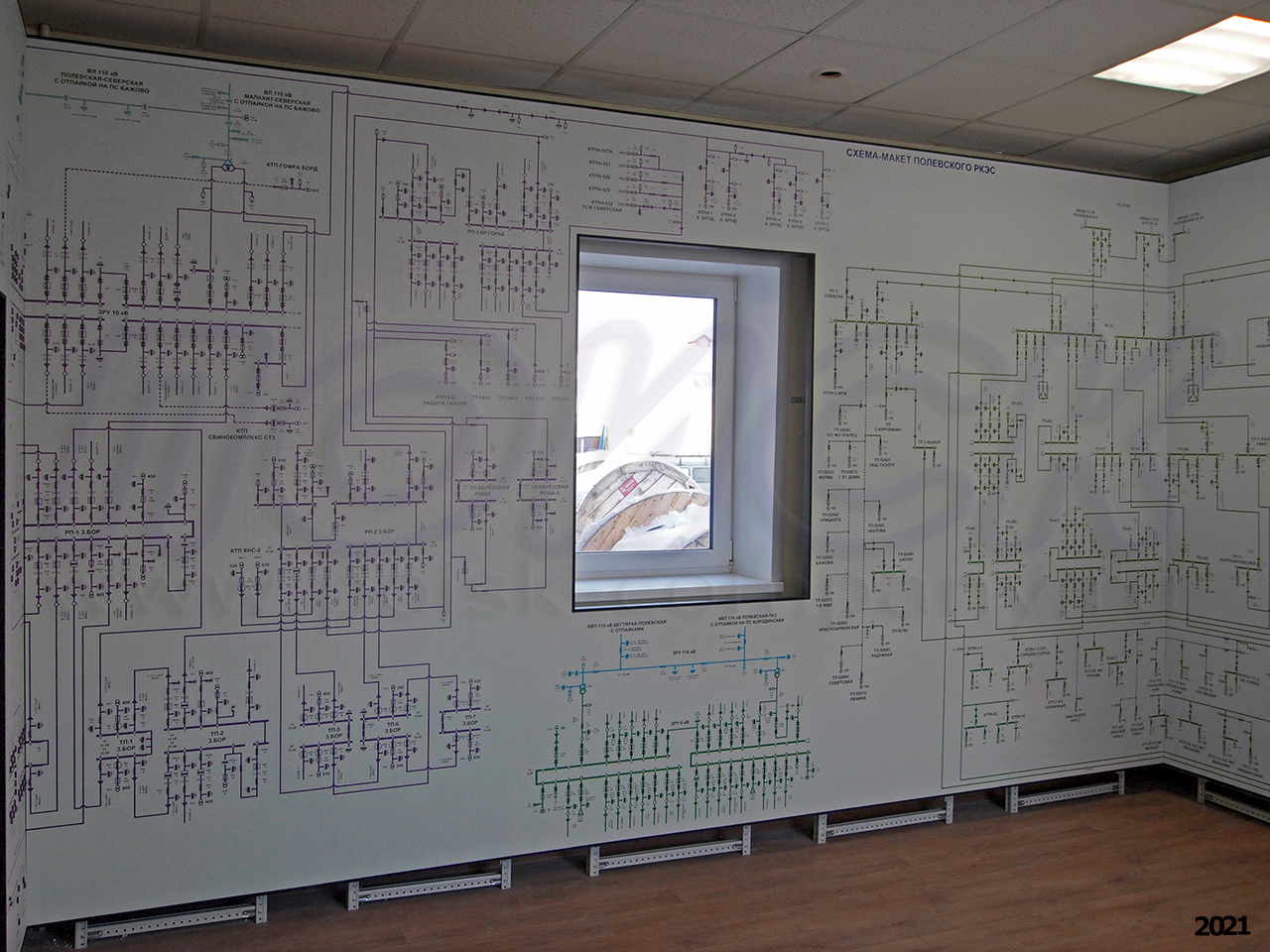

Полевский РКЭС. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой общей площадью 42,15 кв.м* компл. 1
Сухоложский РКЭС. Диспетчерский настенный пассивный мозаичный щит ПОИСК-ЩИТ-М с мнемосхемой размером 2,3х3,2 м* компл. 1
ПО ZNZ-ДИУС (Диспетчерская информационная управляющая станция) шт. 14
Комплект инструмента и принадлежностей компл. 13
* включая разработку проекта, изготовление и комплектацию щита (каркас, наборное поле, комплект пассивных мнемосимволов (включая 20%-ый запас ячеек с поворотным указателем, 5%-ый запас ячеек с рисунком, 2%-ый запас фоновых ячеек от числа смон-тированных на щите), облицовка нерабочих поверхностей), нанесение мнемосхемы, тару/упаковку
Диспетчерские щиты для АО Облкоммунэнерго

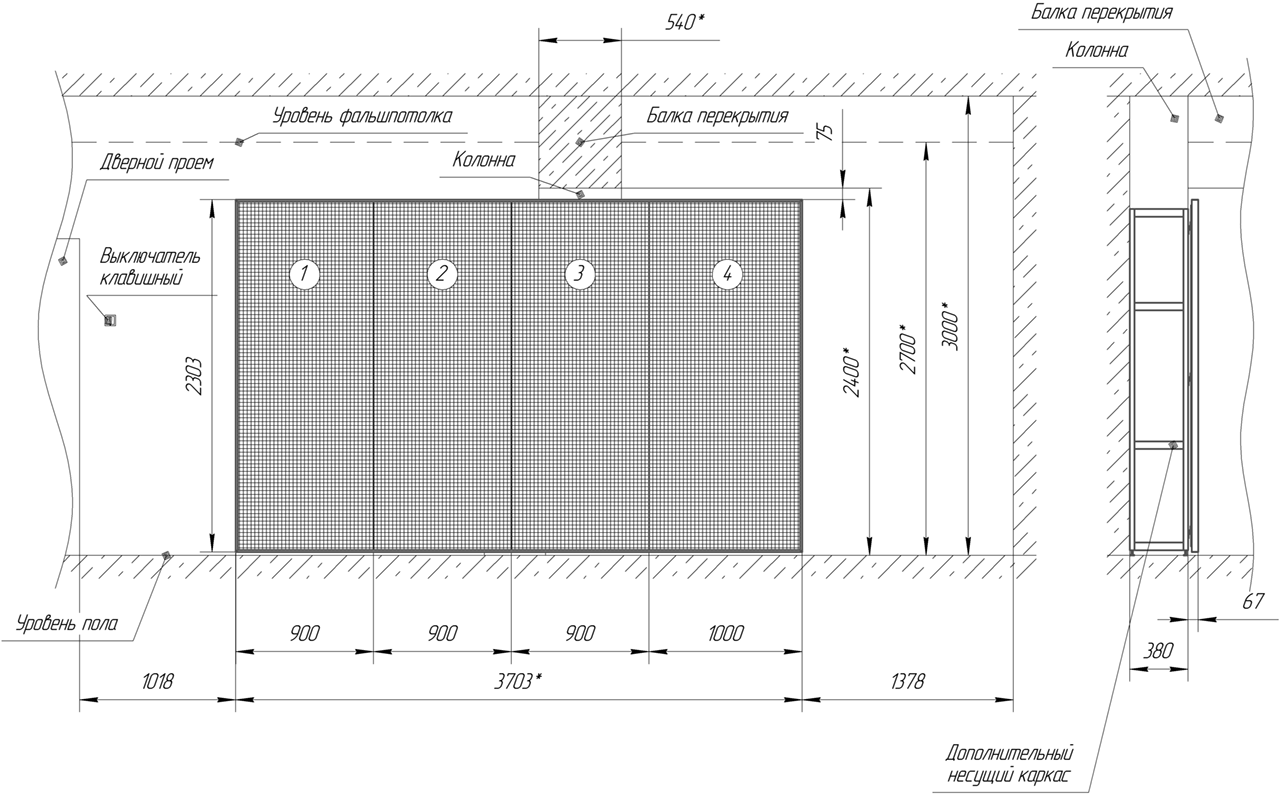

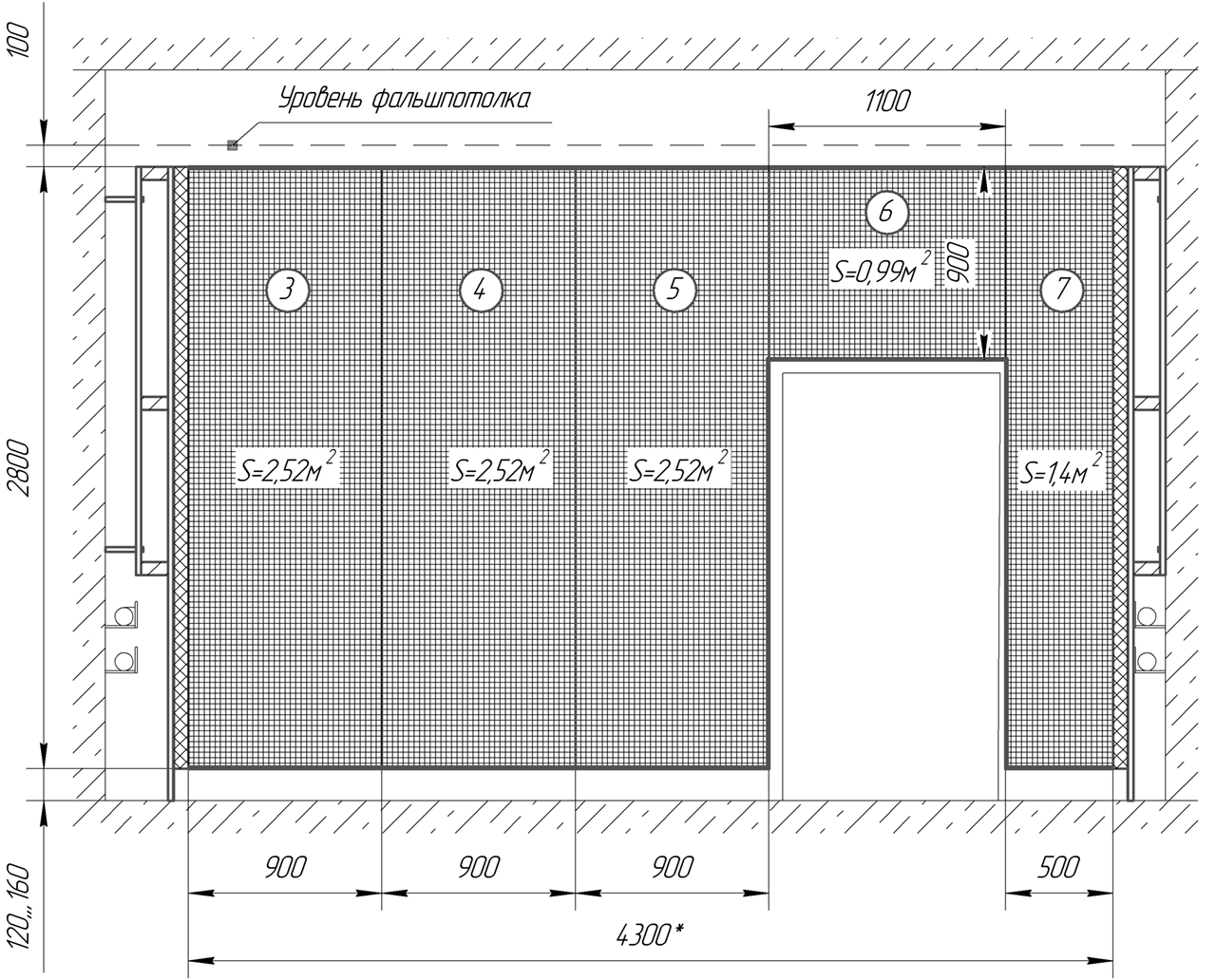

ОСОБЕННОСТИ КОНСТРУКЦИИ
