262. ОКТЯБРЬ 2012 г. МНЕМОЩИТ И КАРТОГРАФИЧЕСКИЙ ПЛАНШЕТ ДЛЯ ДИСПЕТЧЕРСКОГО ПУНКТА ФИЛИАЛА ООО "КЭНК" "ЭНЕРГОСЕТЬ г. ТОПКИ"

Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку активного диспетчерского щита и активного картографического планшета для диспетчерского пункта филиала ООО "Кузбасская энергосетевая компания" "Энергосеть г. Топки" г. Топки Кемеровской области.

ДИСПЕТЧЕРСИЙ ЩИТ ДЛЯ ФИЛИАЛА КЭНК

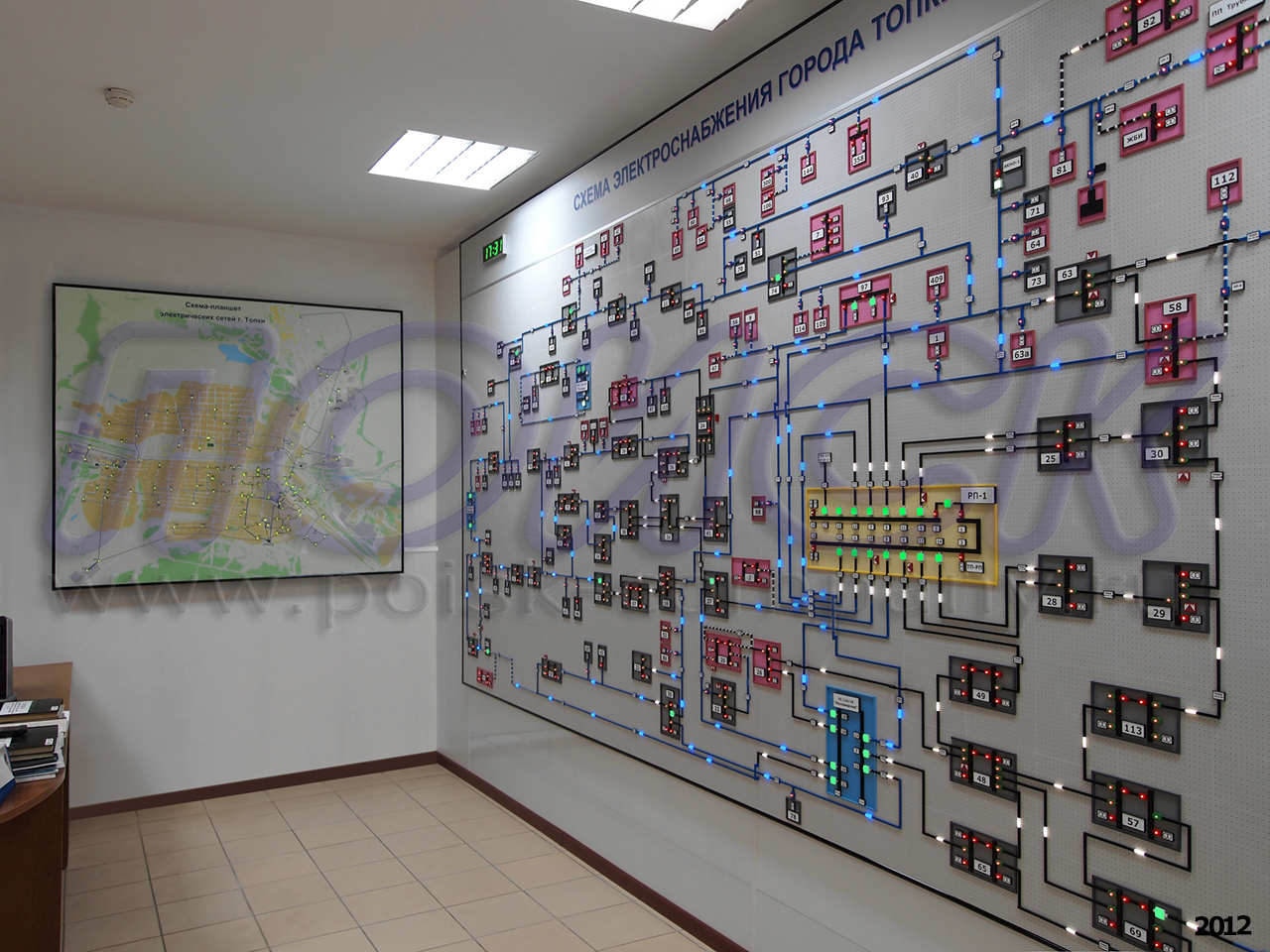

На щите напольного исполнения, расположенного по прямой линии, представлена мнемосхема городских электрических сетей 10 кВ г. Топки. Доступ для обслуживания тыльной стороны щита обеспечивается через технологический коридор шириной 600 мм. Внутреннее пространство щита освещается светодиодными светильниками. В число активных мнемосимволов, помимо символов выключателей, входят индикаторы запитки линии (подсвечиваемые отрезки линий длиной 20 мм). На фризе щита расположены часы и индикатор даты серии Ин57.

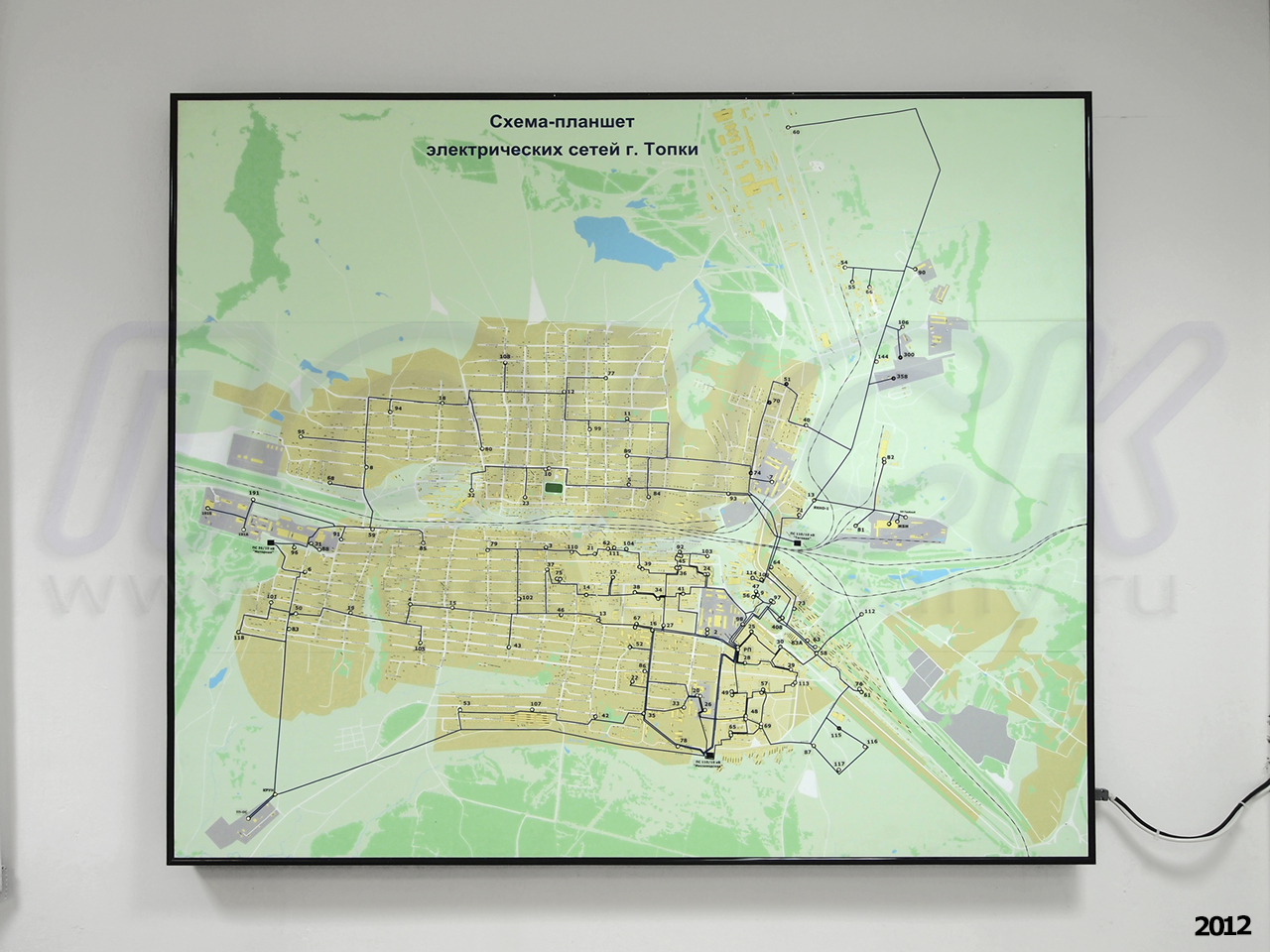

Планшет настенного исполнения предназначен для отображения объектов городских электрических сетей 10 кВ г. Топки на фоне карты города с нанесенными улицами, дорогами, зданиями и т.д. Объекты сети представлены ПС, РП, ТП, кабельными и воздушными линиями. В планшет встроены активные двухцветные мнемосимволы, индицирующие наличие напряжения на секциях шин 10 кВ всех имеющихся ПС, РП, ТП сети. Планшет имеет магнитную основу, что позволяет закреплять различные информационные плакаты в любой точке его рабочего поля.

ДИСПЕТЧЕРСИЙ ЩИТ ДЛЯ ФИЛИАЛА КЭНК

И щит, и планшет управляются одной программой ZNZ32, в которой сформировано 2 соответствующих слоя, "провязанных" между собой по состояниям объектов сети.

ДИСПЕТЧЕРСКИЙ ЩИТ

Порядковый номер щита 262
Габариты щита 2,8 х 5,0 м
Размеры рабочего поля щита 2,0 х 5,0 м (10,0 м²)
Кол-во подстанций ПС 134
Кол-во распредпунктов РП 1
Кол-во трансформаторных подстанций ТП 134
МНЕМОСИМВОЛЫ АКТИВНЫЕ
ВЭ18-3ц 52
ОД-2ц, РВ-2ц, ВН-2ц, ЗН-2ц 413
ИЗЛ-1ц 241
Комплект пассивных мнемосимволов 1
ИНДИКАТОРЫ ЧИСЛОВЫХ ВЕЛИЧИН (семисегментные)
Ин8Р57 (индикатор даты) 1
Ин4Т57 (часы) 1
СИСТЕМА УПРАВЛЕНИЯ
Контроллер КZ07 14
Контроллер с терминальной платой КZ05+P32Z 42
Сервер интерфейсов Ethernet/RS-485 1
Компьютер диспетчерский 1
Сервер щита 1
СИСТЕМА ПИТАНИЯ
ШП 2000-240ГО - шкаф питания 220В/24В 240 Вт с двойным комплектом БП220/24 и "горячим" вводом резерва 1
Система бесперебойного питания (СБП), выполнена на основе ИБП SMART-UPS 1
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
ZNZ32 Базовая версия 1
ZNZ32 - Просмотр (просмотр на дополнительном рабочем месте) 1
ZNZ32 Базовая версия (дополнительное рабочее место) 1
Модуль ZNZ32 - Разграничение прав пользователей 1
Модуль ZNZ32 - Журнал событий 1
Модуль ZNZ32 - Регистрация отклонений от нормальной схемы 1
Модуль ZNZ32 - Паспортизация объектов сети 1
Модуль Приема данных по протоколу МЭК-104-Мастер или OPC-Клиент (ПО для сопряжения щита с системой ТМ) 1
Драйвер PDMT - драйвер системы управления 1
ПРОЧЕЕ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Комплект инструментов для внесения изменений в мнемосхему 1
Оборудование для изготовления надписей 1
Система освещения внутреннего пространства щита 1
Шкаф 19" для размещения сервера и СБП 1
