512. НОЯБРЬ 2020 г. ДИСПЕТЧЕРСКИЙ ВИДЕОЩИТ ДЛЯ ПРАВОБЕРЕЖНОГО ПО
ФИЛИАЛА ПАО «РОССЕТИ ВОЛГА» - «САРАТОВСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ», г. САРАТОВ, САРАТОВСКАЯ ОБЛ.

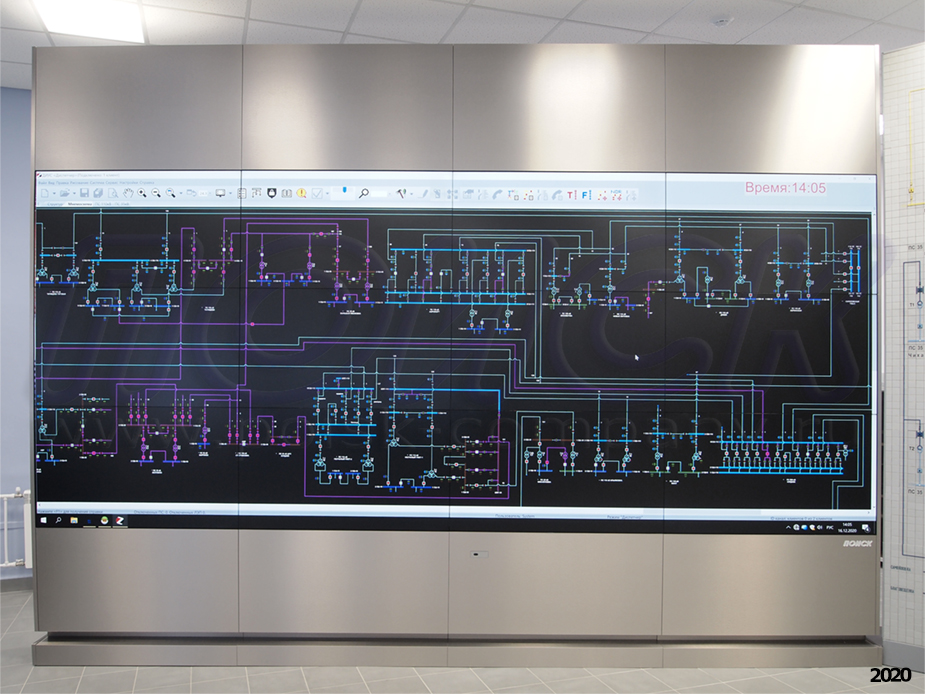

ДИСПЕТЧЕРСКИЙ ВИДЕОЩИТ ДЛЯ ПРАВОБЕРЕЖНОГО ПО ФИЛИАЛА ПАО МРСК ВОЛГИ

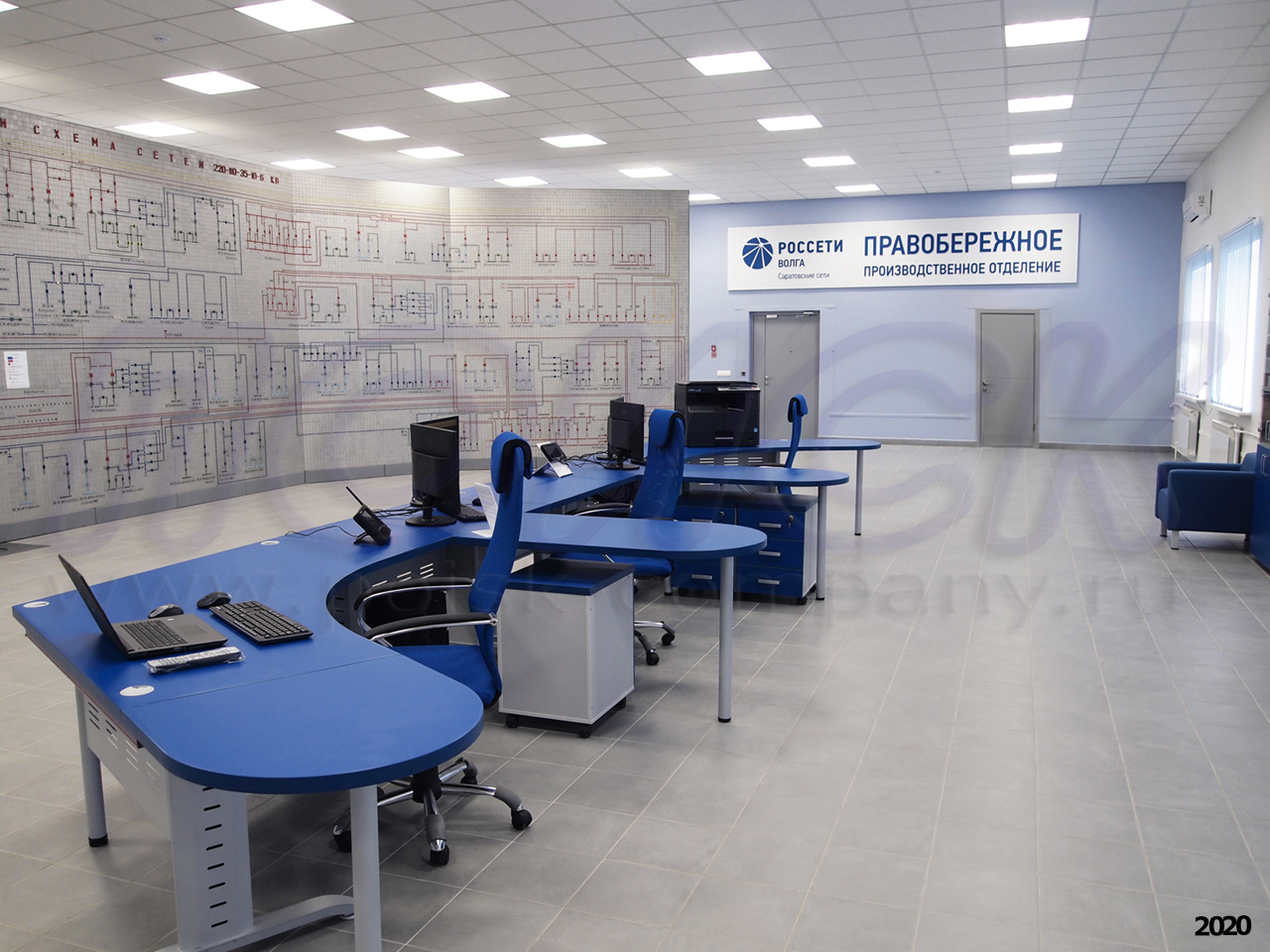

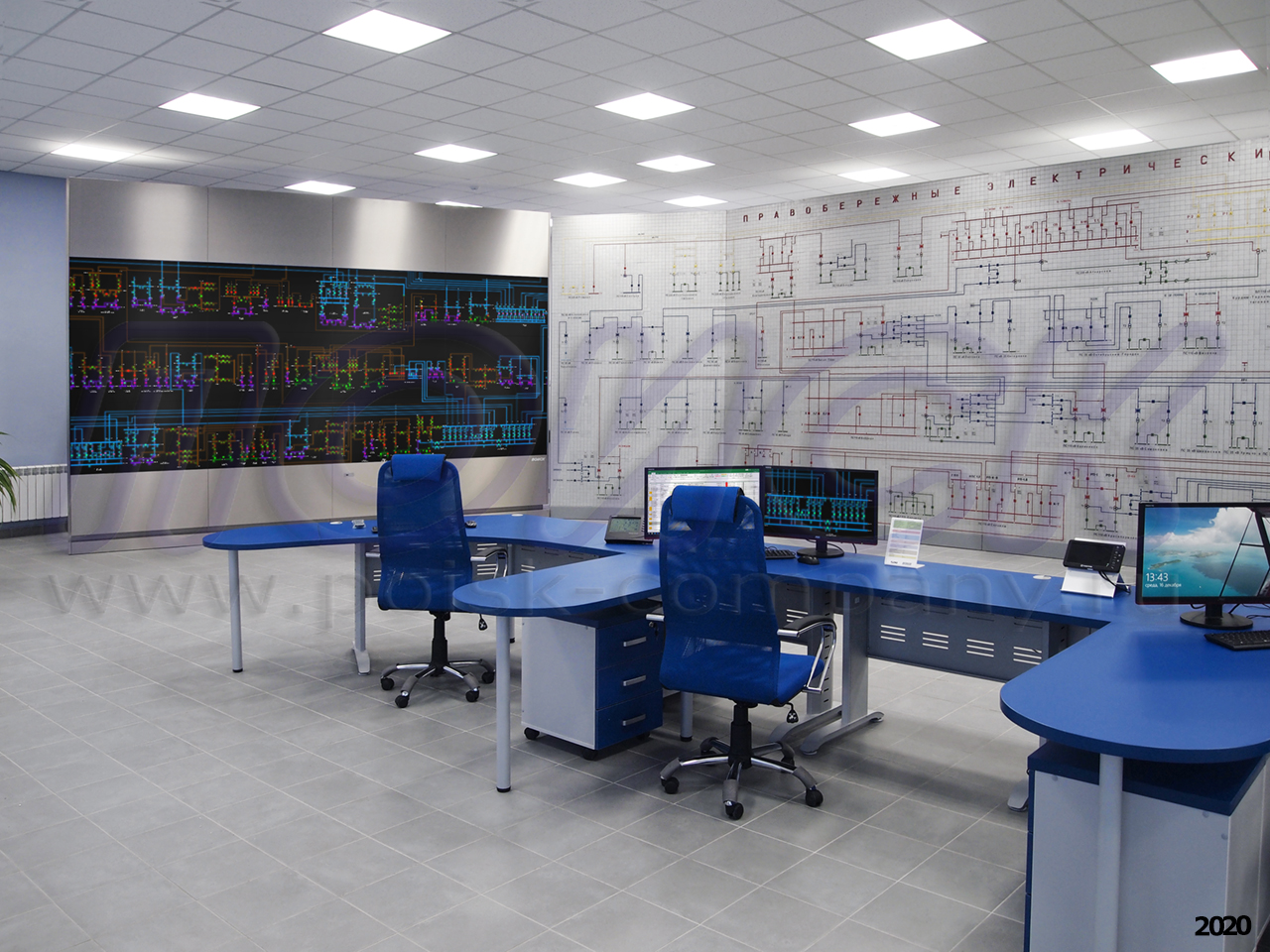

Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку (выполнила полный цикл работ) диспетчерского видеощита для Правобережного ПО ПАО «Россети Волга» - «Саратовские Распределительные сети», г. Саратов, Саратовская обл.

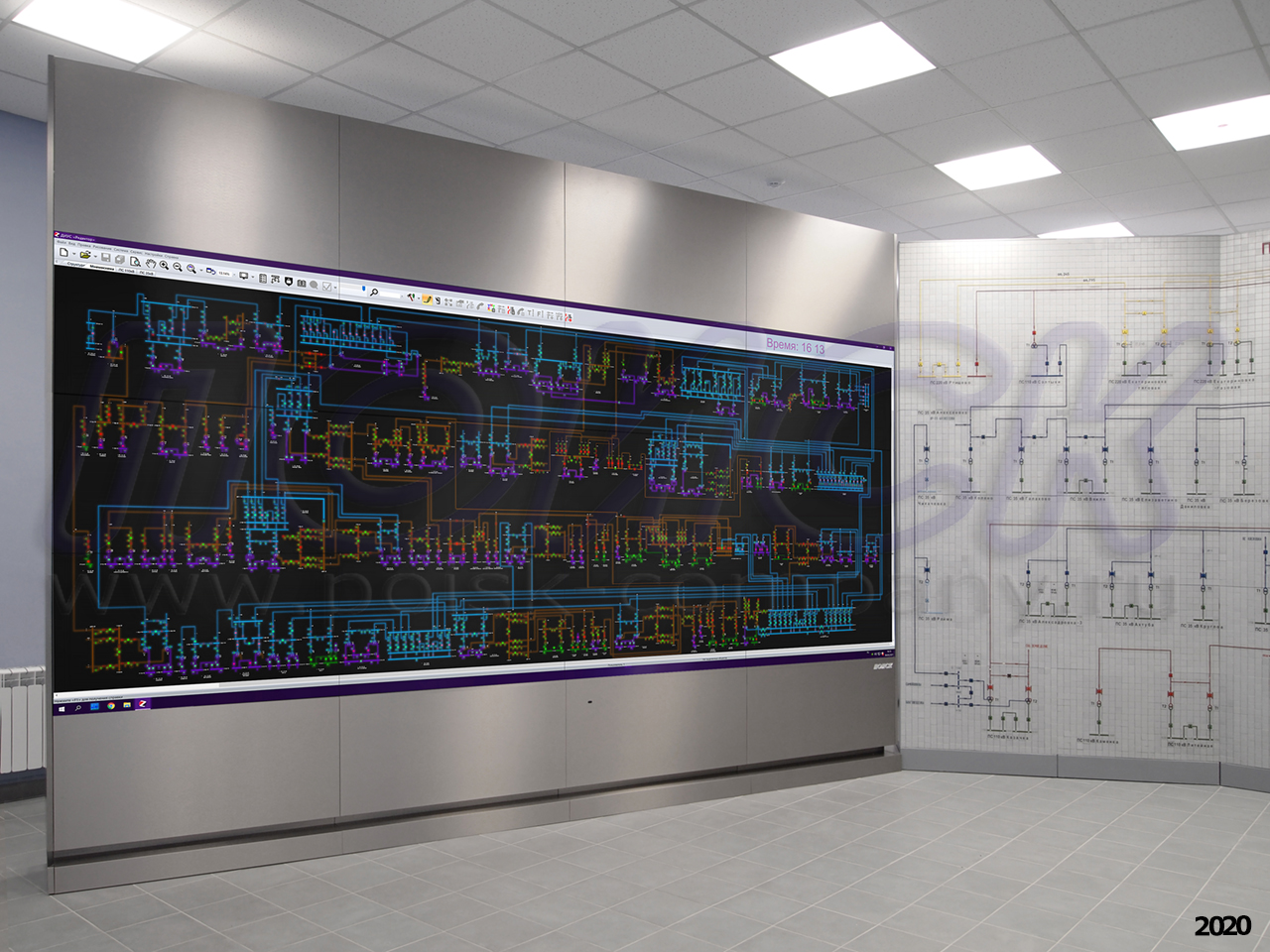

На щите отображается мнемосхема сети электроснабжения ПС 110/35/10/6 кВ Правобережного ПО.

ВИДЕОЩИТ (система отображения информации, видеостена) выполнен на основе 12-ти ЖК-панелей с диагональю экрана 55", шириной межэкранного шва – 0,9 мм, расположенных в конфигурации 4х3.

ПАРАМЕТРЫ ВИДЕОСТЕНЫ

Размеры помещения, где установлен видеощит, Д х Ш х В, м 21,9 х 11,5 х 3,8
Общие размеры видеощита, Ш х В х Г, мм 4853 х 3550 х 450
Глубина видеощита, мм 450
Конфигурация Видеощита (экранов по ширине и высоте, шт.) 4 х 3
Размер диагонали ЖК-панели, дюйм 55
Ориентация панелей Горизонтальная
Размеры экранной части видеощита, Ш х В, мм 4839 х 2041
Общая площадь видеощита, кв.м 9,90
Площадь экранной части видеощита без учета толщины рамок, кв.м 9,87
Ширина межэкранного шва, мм 0,9
Размер пиксела, мм 0,63х0,63
Общее экранное разрешение, пикселы (мегапикселы) 7680х3240 (24,9)
Информационное разрешение контента*, пикселы, (мегапикселы) 7680х3240 (24,9)
Единый рабочий стол Да
Угол обзора, гор./верт., градусы 178/178
Яркость, кд/кв.м 500
Энергопотребление комплекса (максимальное расчетное), кВт 2,5
Вес, кг, не более 700
Диспетчерское ПО комплект
ZNZ-ДИУС
ZNZ-ДРС

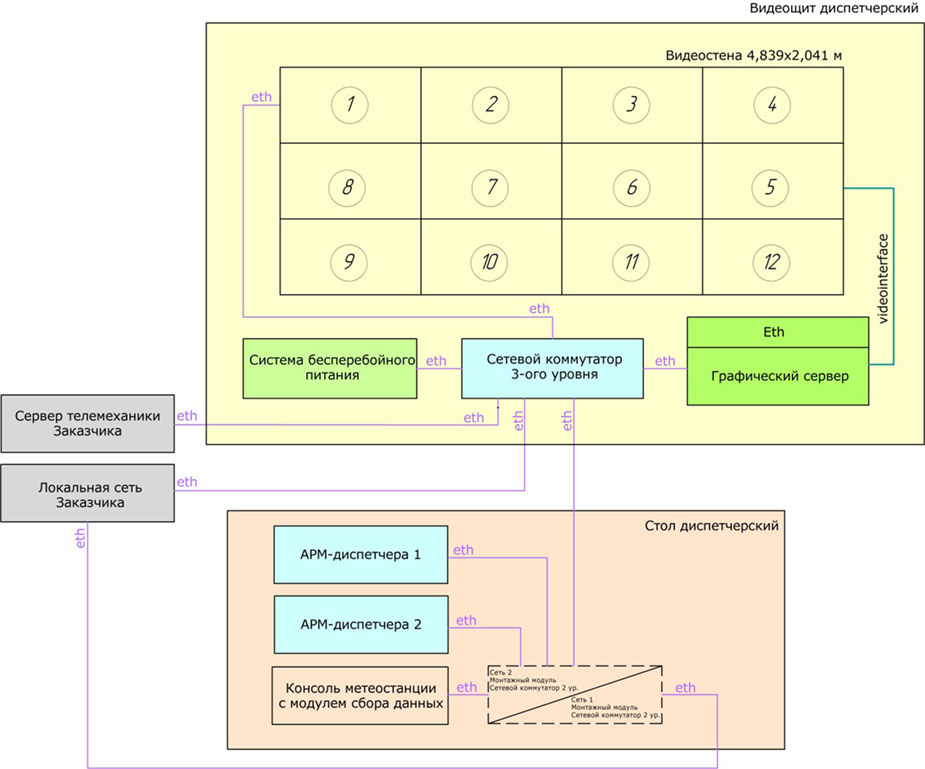

Информационная структура комплекса представлена ниже:

ДИСПЕТЧЕРСКИЙ ВИДЕОЩИТ ДЛЯ ПРАВОБЕРЕЖНОГО ПО ФИЛИАЛА ПАО МРСК ВОЛГИ

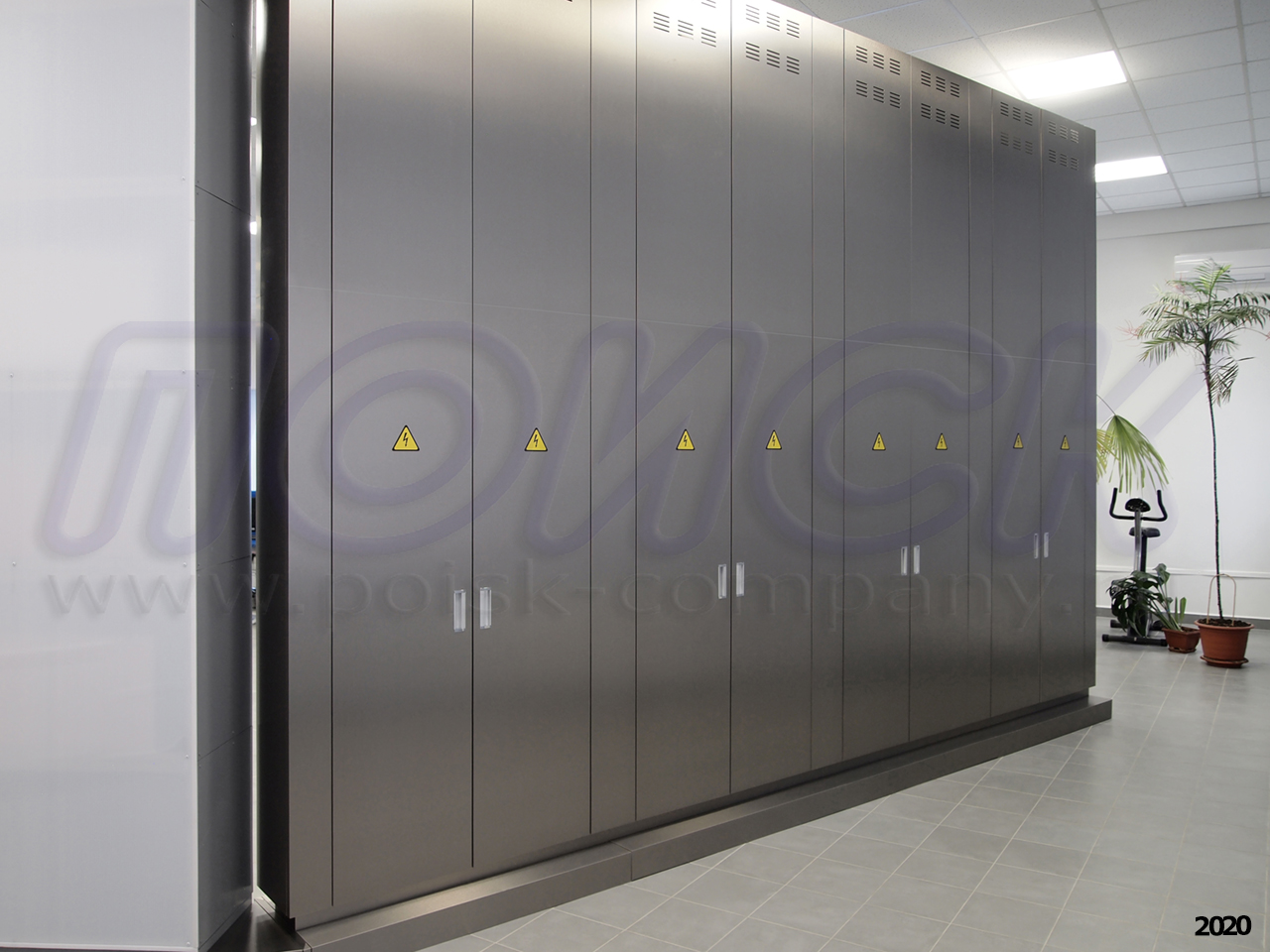

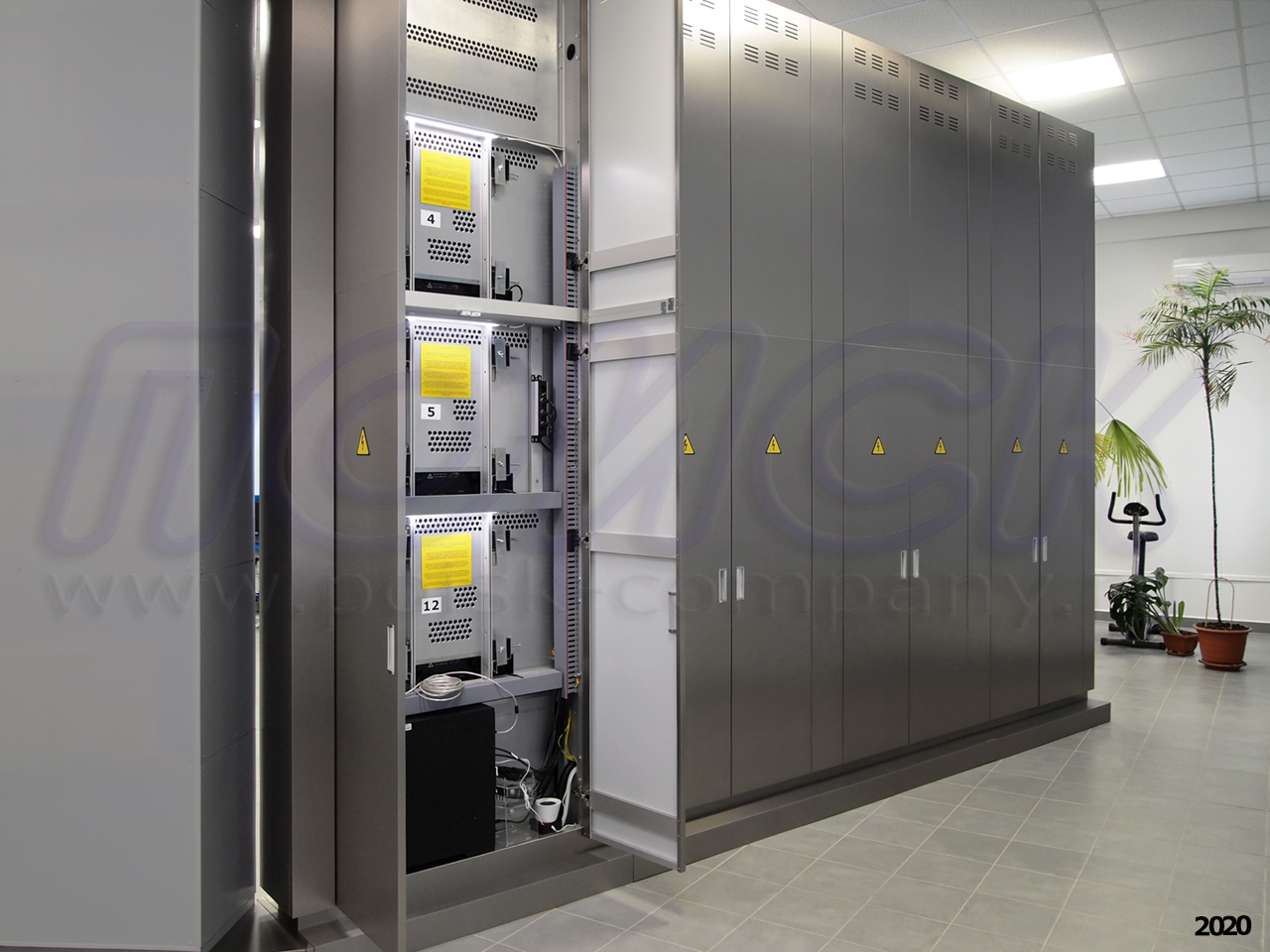

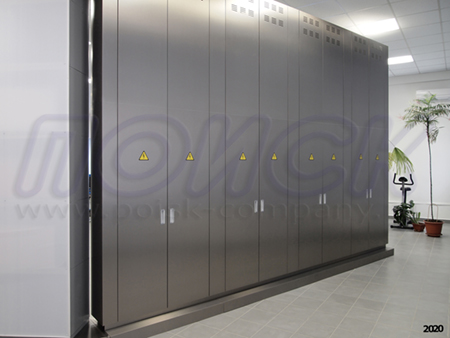

Диспетчерский видеощит Правобережного ПО выполнен аналогично видеощиту для АО "Энерго-Газ-Ноябрьск", ознакомиться с конструкцией и принципом работы которого можно здесь: 452. ИЮНЬ 2018 г. ДИСПЕТЧЕРСКИЙ ВИДЕОЩИТ ДЛЯ АО "ЭНЕРГО-ГАЗ-НОЯБРЬСК", г. НОЯБРЬСК, ТЮМЕНСКАЯ ОБЛАСТЬ. Видеощит установлен в дополнение к действующему мозаичному щиту, вплотную к нему.
