320. ДЕКАБРЬ 2013 г. ДИСПЕТЧЕРСИЙ ЩИТ ДЛЯ ФИЛИАЛА ОАО "МРСК ВОЛГИ" - "САРАТОВСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ", ПРИВОЛЖСКОЕ ПО, ЭНГЕЛЬССКИЙ РЭС

Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку (выполнила полный цикл работ) активного диспетчерского щита Энгельсского РЭС Приволжского ПО Филиала ПАО "МРСК Волги" - "Саратовские Распределительные Сети".

На щите отображается мнемосхема 110/35/10/6 кВ Энгельского РЭС. Интересной особенностью данного щита является отсутствие фидеров с трансформаторными подстанциями. На щите представлены только подстанции уровня 110/35/10/6 кВ, несколько распределительных пунктов уровня 10/6 кВ и лишь три ТП, - в основном примыкающих к ПС (причем с мнемосхемой 6/0,4 кВ).

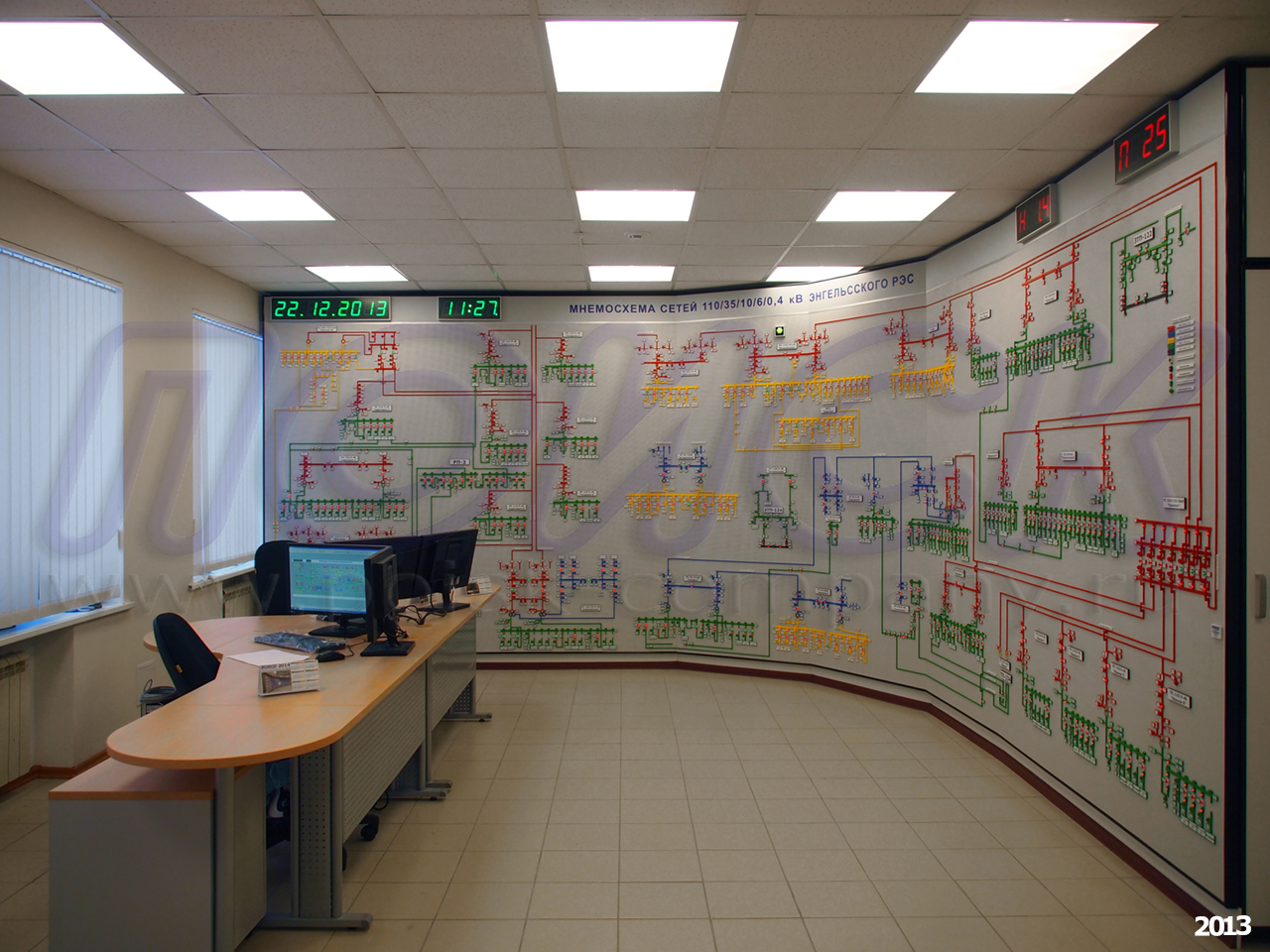

Диспетчерский щит для филиала ОАО МРСК Волги - Саратовские распределительные сети, Приволжское ПО, Энгельсский РЭС

Общий размер щита – 2,7х8,0м (высота наборного поля – 2,4 м, высота цоколя – 0,1 м, высота фриза – 0,2 м). Щит установлен в плане помещения по ломаной линии, вплотную к двум смежным стенам, и имеет глубокий каркас (800 мм) с внутренней зоной обслуживания встроенной в щит системы управления. Доступ во внутреннее пространство щита осуществляется через расположенную на его боковой поверхности дверь. Внутреннее пространство щита оснащено системой подсветки, выполненной из светодиодных линеек и автоматически включающейся при открывании двери.

Все нерабочие поверхности щита имеют облицовку, выполненную из пластиковых панелей.

Каркас щита имеет секционную конструкцию и выполнен из высококачественных анодированных алюминиевых профилей.

Щит выполнен по аппликативной технологии ПОИСК-ЩИТ-А (на пластиковом перфорированном наборном поле с шагом отверстий 5 мм, состоящим из плиток 100х100 мм, закрепляются объемные мнемосимволы линий, шин, коммутационных аппаратов, держателей надписей и т.д., образуя рельефное изображение мнемосхемы).

Пластмасса, из которой выполнено наборное поле и мнемосимволы щита, устойчива к выцветанию и не поддерживает горение (самозатухающий пластик). Цвет мнемосимволов – различный, цвет наборного поля – светло-серый RAL7035.

Щит оснащен крупными (с высотой символов 100 мм) числовыми индикаторами времени, даты, температуры в помещении и на улице. В совокупности с GPS-корректором времени часы и индикатор даты показывают высокоточное астрономическое время и дату. При необходимости, корректировка времени может производиться вручную при помощи пульта дистанционного управления.

На 19,2 кв.м. щита размещена мнемосхема, состоящая из 34 ПС, 2 РП, 2 ЗТП и 1 ТП.

Щит – активный. Для отображения выключателей используются двухцветные мнемосимволы с крестообразно расположенными светодиодами и двухцветным светодиодом, для отображения отделителей/разъединителей/выключателей нагрузки используются мнемосимволы с единичным светодиодом, для заземляющих ножей - с одноветным единичным светодиодом. Их питание и управление осуществляется при помощи контроллеров серии kz производства компании ПОИСК. Управление контроллерами осуществляется от поставленного АРМ-диспетчера, на котором установлен комплект программного обеспечения ZNZ-ДИУС (Диспетчерская информационно-управляющая станция, серверная часть), включая дополнительные модули:

  • - Разграничение прав пользователей,
  • - Журнал событий,
  • - Регистрация отклонений от нормальной схемы,
  • - модуль Приема данных по протоколу МЭК 870-5-104 или OPC-клиент (ПО для сопряжения щита с системой ТМ)),
  • а также непосредственно управляющий контроллерами драйвер PDMT.

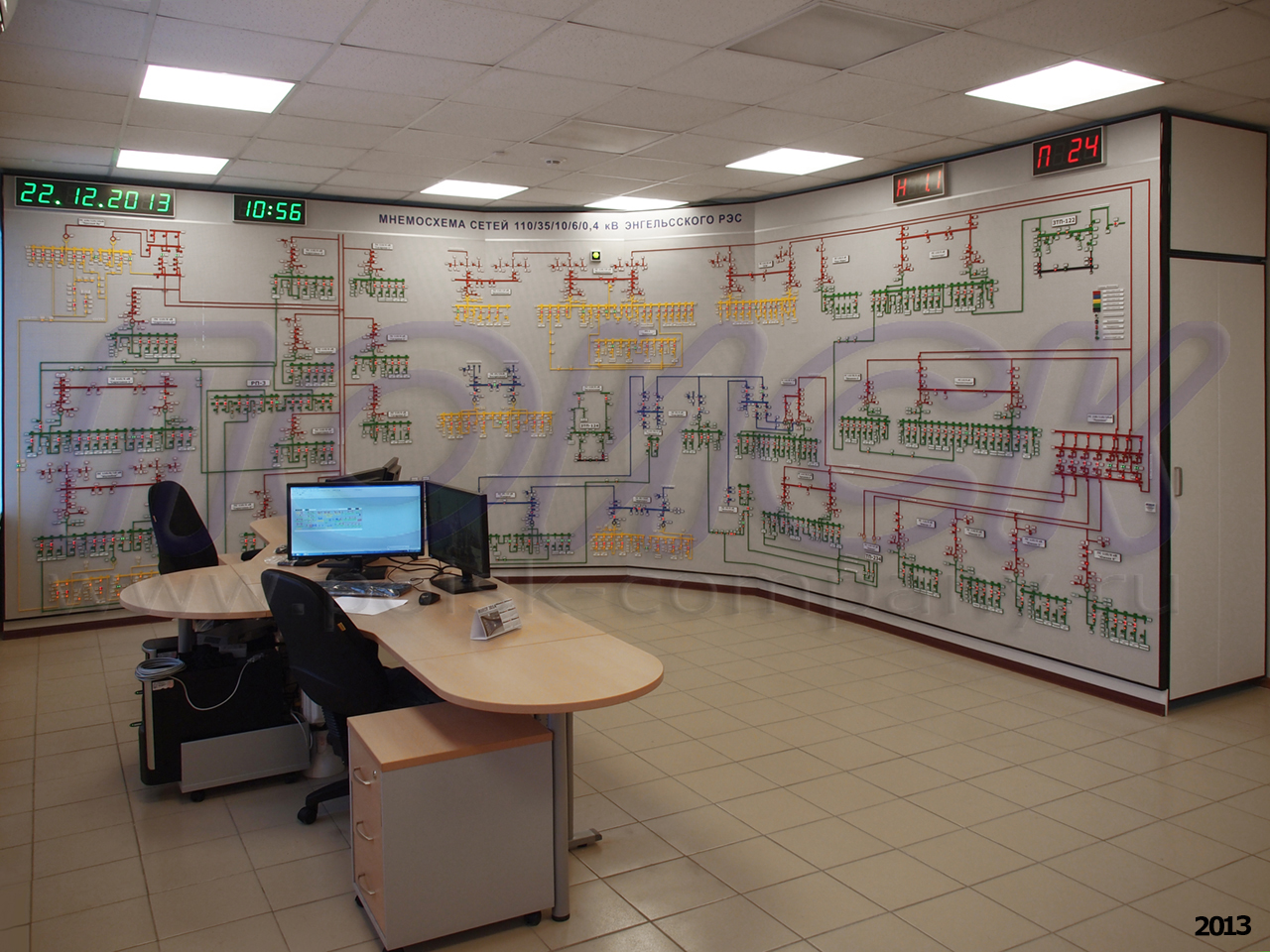

Диспетчерский щит для филиала ОАО МРСК Волги - Саратовские распределительные сети, Приволжское ПО, Энгельсский РЭС

Также организовано АРМ-наблюдателя, на котором установлена клиентская версия ПО ZNZ-ДНС, позволяющая в рамках локальной сети предприятия просматривать текущее состояние электронной мнемосхемы (без возможности управления).

В ПО ZNZ диспетчеры работают с электронной мнемосхемой-копией щита, имитирующей работу сети, позволяющей производить коммутации, получающей данные от системы телемеханики и т.д. При необходимости ПО ZNZ способно обеспечить полноценный режим работы диспетчерской службы с электронной мнемосхемой вообще без щита (именно так работают диспетчерские видеощиты (видеостены) производства компании ПОИСК).

Разработка и согласование с Заказчиком электронной мнемосхемы-копии щита (в полной привязке к будущему щиту) перед запуском щита в производство составили существенную часть работ. В рамках этих работ было не только создано изображение мнемосхемы, как таковое, но и выбраны и согласованы символика мнемосхемы, цвета пассивных и активных элементов мнемосхемы, цвета и режимы свечения активных мнемосимволов, компоновка мнемосхемы и многое другое. В частности: в целях ведения электронного журнала переключений, журнала отклонений от нормальной схемы и работы прочих модулей и функций ПО ZNZ всем мнемосимволам коммутационных аппаратов мнемосхемы присвоены уникальные имена в соответствии с предоставленной Заказчиком информацией; для работы системы Разграничения прав пользователей созданы несколько учетных записей с различными правами; для работы системы регистрации отклонений от нормальной схемы создана копия электронной мнемосхемы, приведенная в «нормальное состояние» по данным, полученным от Заказчика, и зафиксирована как "нормальная" и т.д.

Система питания щита состоит из двух пар дублированных преобразователей питания ~220/=24В суммарной мощностью 480 Вт с автоматическим "горячим" вводом резерва. Для питания щита используются малошумные безвентиляторные преобразователи, размещенные в отдельном закрытом металлическом шкафу. В щите отсутствуют опасные для жизни напряжения, что значительно облегчает его обслуживание.

Для надежной работы комплекса (включая щит и компьютеры АРМ) в его составе предусмотрена система бесперебойного питания, обеспечивающая автономную работу комплекса (в течение одного часа в отсутствие внешнего питания. Система бесперебойного питания и шкаф питания расположены в отдельной напольной стойке, установленной во внутреннем пространстве щита.

В комплект поставки вошел стол диспетчерский ПОИСК-Т21.


СОСТАВ РАБОТ

Разработка индивидуального проекта yes
Проектирование конструкции щита yes
Разработка плана размещения щита в диспетчерском пункте yes
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) yes
Производство компонентов щита
каркас Напольный, установленный по лома-ной линии, "глубокий", с внутренней зоной обслуживания
наборное поле панели в сборе
комплект мнемосимволов yes
система питания yes
система управления yes
декоративное обрамление наборного поля yes
облицовка нерабочих поверхностей yes
заголовок yes
Нанесение согласованной мнемосхемы на наборное поле yes
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита yes
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение yes
Сопряжение с системой телемеханики на программном уровне no
Поставка запаса мнемосимволов (% от числа смонтированных на щите) 6% активных мнемосимволов 20% пассивных мнемосимволов


КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Основа напольного диспетчерского активного аппликативного щита ПОИСК-ЩИТ-А с мнемосхемой размером 2,4х8,0 м, включая разработку проекта, изготовление и комплектацию щита (каркас, наборное поле, комплект пассивных мнемосимволов (включая 20%-ный запас пассивных мнемосимволов от числа смонтированных на щите), облицовка нерабочих поверхностей), нанесение мнемосхемы, тара/упаковка компл. 1
Мнемосимвол ВИ18-М4 - выключатель 18х18 мм (2 красных, 2 зеленых) шт. 294
Мнемосимвол ЗН-1ц - выключатели 15х15 мм, с одноцветным светодиодом ø3 мм шт. 719
Мнемосимвол ОД-2ц, РВ-2ц, ВН-2ц - выключатели 10х15, 15х15 мм, с двухцветным светодиодом ø3 мм шт. 959
Мнемосимвол ССЗ - центральный сигнализатор аварии с 37 двухцветными светодиодами ø5 мм и звуковой сигнализацией шт. 1
Часы Ин4Р100А, высота символов 100 мм, семисегментные, [88:88] (ЧЧ:ММ), автономные (сохранение хода), GPS-коррекция, пульт ДУ, выход для управления индикатором даты шт. 1
Индикатор даты Ин8Р100А, высота символов 100 мм, семисегментный, [88:88:8888] (ДД:ММ:ГГГГ) шт. 1
Т-100 Измеритель температуры, двухканальный, в комплекте измеритель ТРМ-200 и два табло Ин4.100А (индикаторы температуры) шт. 1
KZ07 – контроллер, 96 выходов шт. 42
Терминальная плата P32D шт. 109
Cервер интерфейсов EKI-1524-AE шт. 1
Коммутатор Cisco SF100-16-EU шт. 1
Компьютер управляющий с двумя 23"-мониторами (1920x1080), ОС Win7 шт. 2
ШП 2000-400Б - шкаф питания 220В/24В 400 Вт с двойным комплектом БП220/24 и "горячим" вводом резерва шт. 1
СБП 60-2500 - система бесперебойного питания 2500Вт с временем автономии 60 мин. на открытом каркасе шт. 1
ПО ZNZ-ДИУС (Диспетчерская информационно-управляющая станция) шт. 1
ПО ZNZ-ДНС (Диспетчерская наблюдательная станция - просмотр на дополнительном рабочем месте) шт. 1
ПО Модуль ZNZ - Разграничение прав пользователей шт. 1
ПО Модуль ZNZ - Журнал событий шт. 1
ПО Модуль ZNZ - Регистрация отклонений от нормальной схемы шт. 1
ПО Драйвер PDMT - драйвер системы управления шт. 1
Комплект инструментов для внесения изменений в мнемосхему (для активных щитов) шт. 1
Стол диспетчерский ПОИСК-Т21 на 2 раб. места, 2 тумбы, 2 комп. блока, 2 вращающихся кресла шт. 1

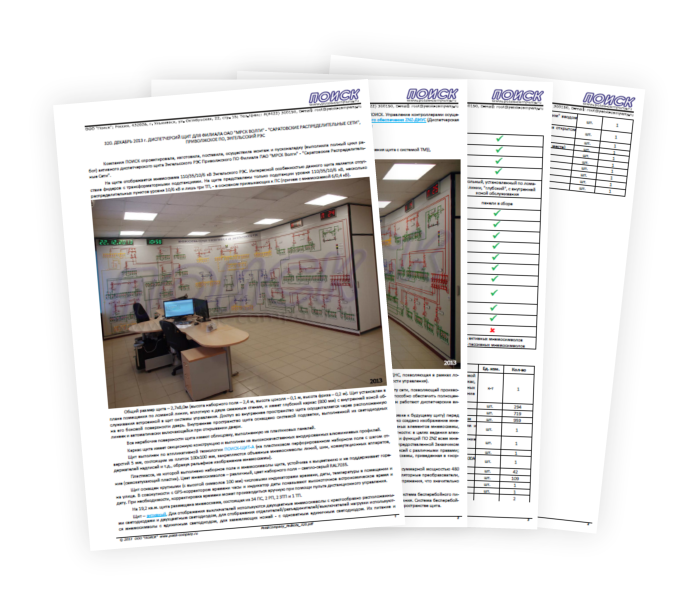

Диспетчерский щит для филиала ОАО МРСК Волги - Саратовские распределительные сети, Приволжское ПО, Энгельсский РЭС

(PDF-брошюра, А4, 4стр., 457 КБ, 2013 г.)
