482. АПРЕЛЬ 2019 г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ЗАО "НЕРЮНГРИНСКИЕ РАЙОННЫЕ ЭЛЕКТРИЧЕСКИЕ СЕТИ", г. Нерюнгри, Республика Саха (Якутия)

Компания ПОИСК спроектировала, изготовила и поставила диспетчерский щит для ЗАО "Нерюнгринские районные электрические сети", г. Нерюнгри, Республика Саха (Якутия).

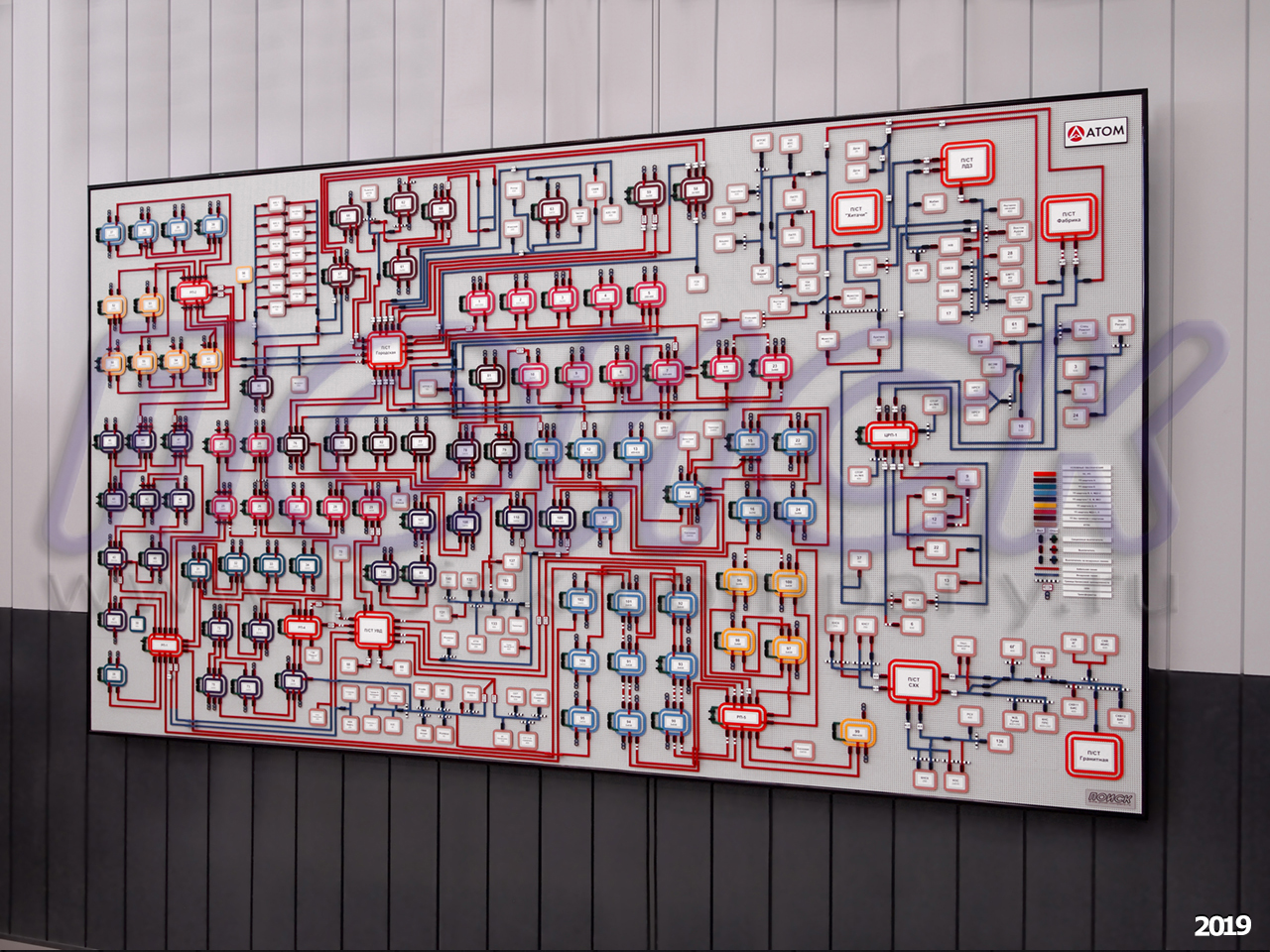

Пассивный настенный диспетчерский щит с мнемосхемой городской электросети.

Для щита характерен весьма необычный стиль мнемосхемы, за основу которого при создании был взят стиль старого самодельного щита, имевшегося на тот момент у Заказчика.

Диспетчерский щит для ЗАО Нерюнгринские районные электрические сети, г. Нерюнгри, Республика Саха (Якутия).

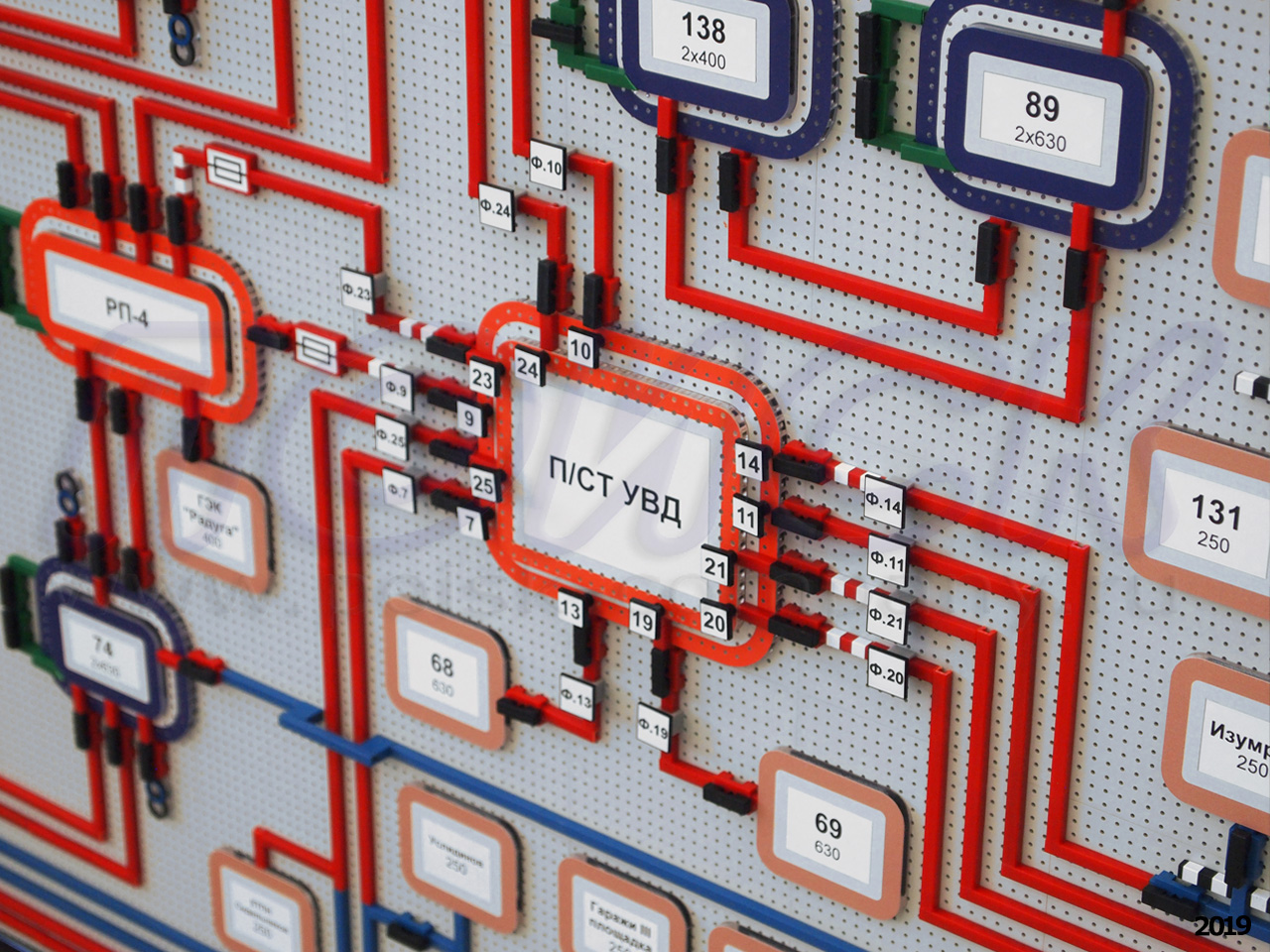

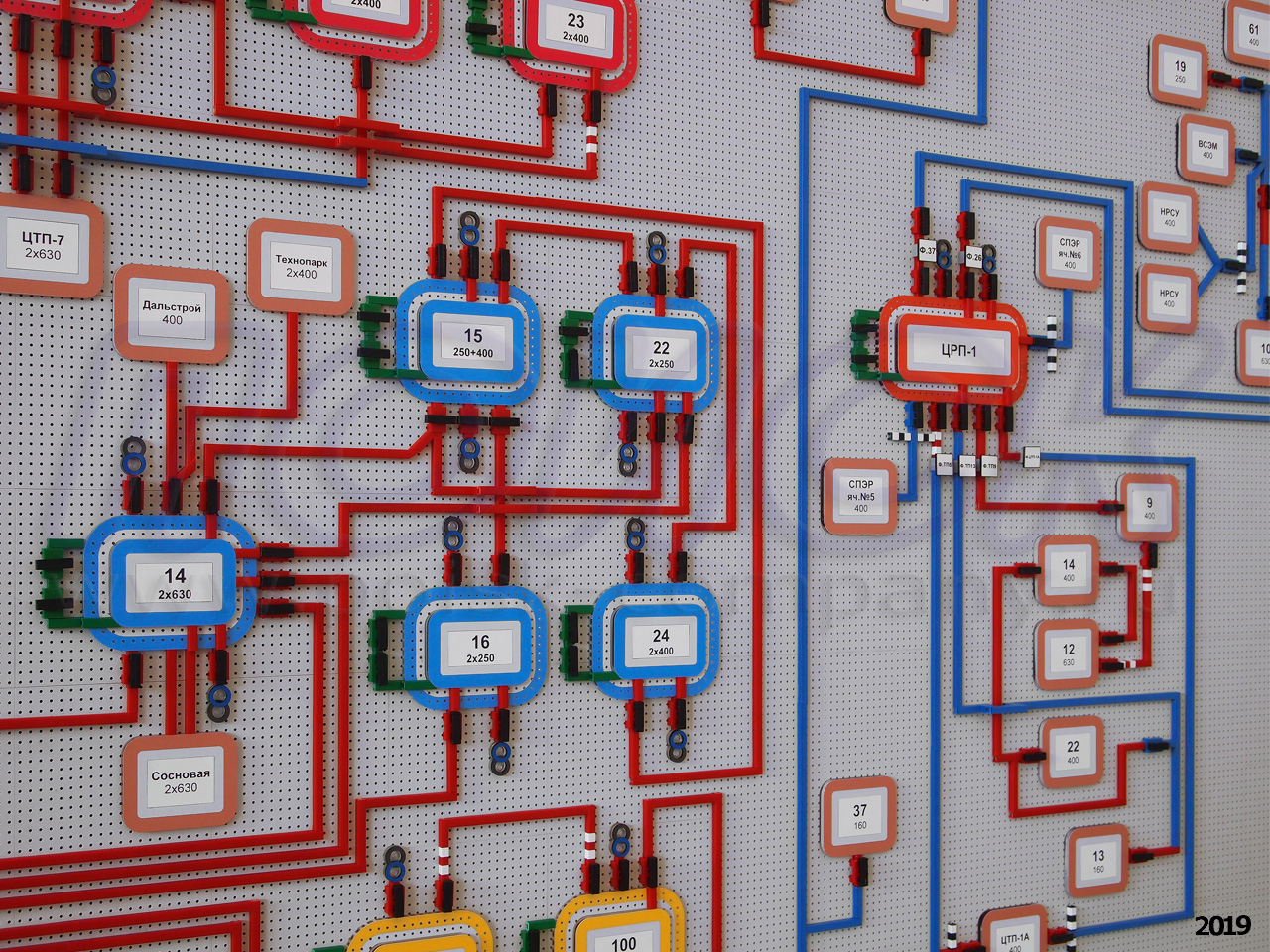

Щит выполнен в технике пластиковой аппликации по технологии ПОИСК-ЩИТ-А, однако от стандартных щитов производства компании ПОИСК его отличает способ отображения подстанций в виде компактных прямоугольников с радиально-расположенными по его периметру линиями связи. Это позволило создать очень компактный щит, причем без потери читабельности. Благодаря сохранению общей стилистики мнемосхемы специалистам Заказчика не пришлось адаптироваться к новому щиту. Что интересно, - имеющиеся средства технологии ПОИСК-ЩИТ позволили выполнить такую мнемосхему без каких-либо нововведений и дополнений.

Размеры щита – 1,7х3,1 м (почти на 5,5 кв.м. щита размещена мнемосхема, состоящая из 7 ПС, 4 РП и 215 нераскрытых ТП).

Для отображения выключателей, разъединителей и выключателей нагрузки используются мнемосимволы с поворотным указателем различных цветов.

Диспетчерский щит для ЗАО Нерюнгринские районные электрические сети, г. Нерюнгри, Республика Саха (Якутия). Диспетчерский щит для ЗАО Нерюнгринские районные электрические сети, г. Нерюнгри, Республика Саха (Якутия).

СОСТАВ РАБОТ

Разработка индивидуального проекта yes
Проектирование конструкции щита yes
Разработка плана размещения щита в диспетчерском пункте yes
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство) yes
Производство компонентов щита
каркас настенный
наборное поле панели в сборе
комплект мнемосимволов yes
система питания no
система управления no
декоративное обрамление наборного поля yes
облицовка нерабочих поверхностей yes
заголовок yes
Нанесение согласованной мнемосхемы на наборное поле yes
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита yes
Доставка щита Заказчику yes
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение no
Сопряжение с системой телемеханики на программном уровне no
Поставка запаса мнемосимволов (% от числа смонтированных на щите) 20%


КОМПЛЕКТ ПОСТАВКИ

Наименование Ед. изм. Кол-во
Щит диспетчерский аппликативный ПОИСК-ЩИТ-А, настенный, пассивный с мнемосхемой размером 1,7х3,1 м, включая разработку проекта, изготовление и комплектацию щита (каркас, наборное поле, комплект пассивных мнемосимволов (включая 20%-ый запас от числа смонтированных на щите), облицовка нерабочих поверхностей, заголовок), нанесение мнемосхемы, тара/упаковка компл. 1
ПО ZNZ-ДИУС (Диспетчерская информационная управляющая станция) с электронной мнемосхемой-копией щита шт. 1
Комплект инструментов для внесения изменений в мнемосхему (бокорезы, инструмент для запрессовки монт. штырей, резак), компл. компл. 1
Материалы для изготовления надписей (комплект пленки) компл. 1

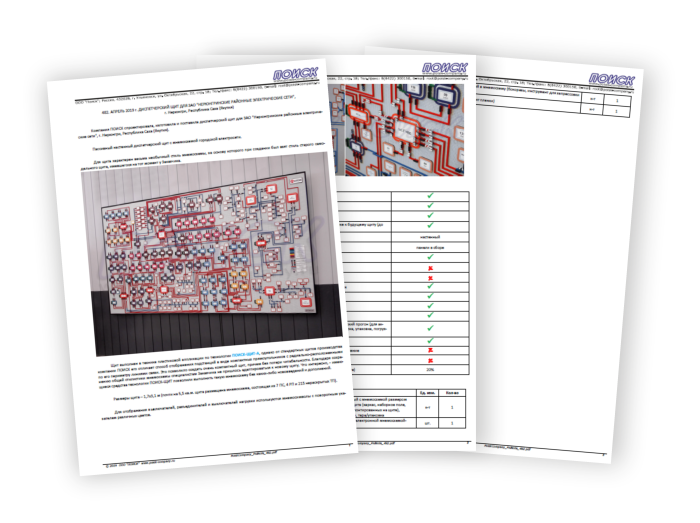

Диспетчерский щит для ЗАО Нерюнгринские районные электрические сети, г. Нерюнгри, Республика Саха (Якутия)

(PDF-брошюра, А4, 3стр., 957 КБ, 2019 г.)
