67. НОЯБРЬ 2004 г. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ООО "ЭНЕРГОНЕФТЬ САМАРА"

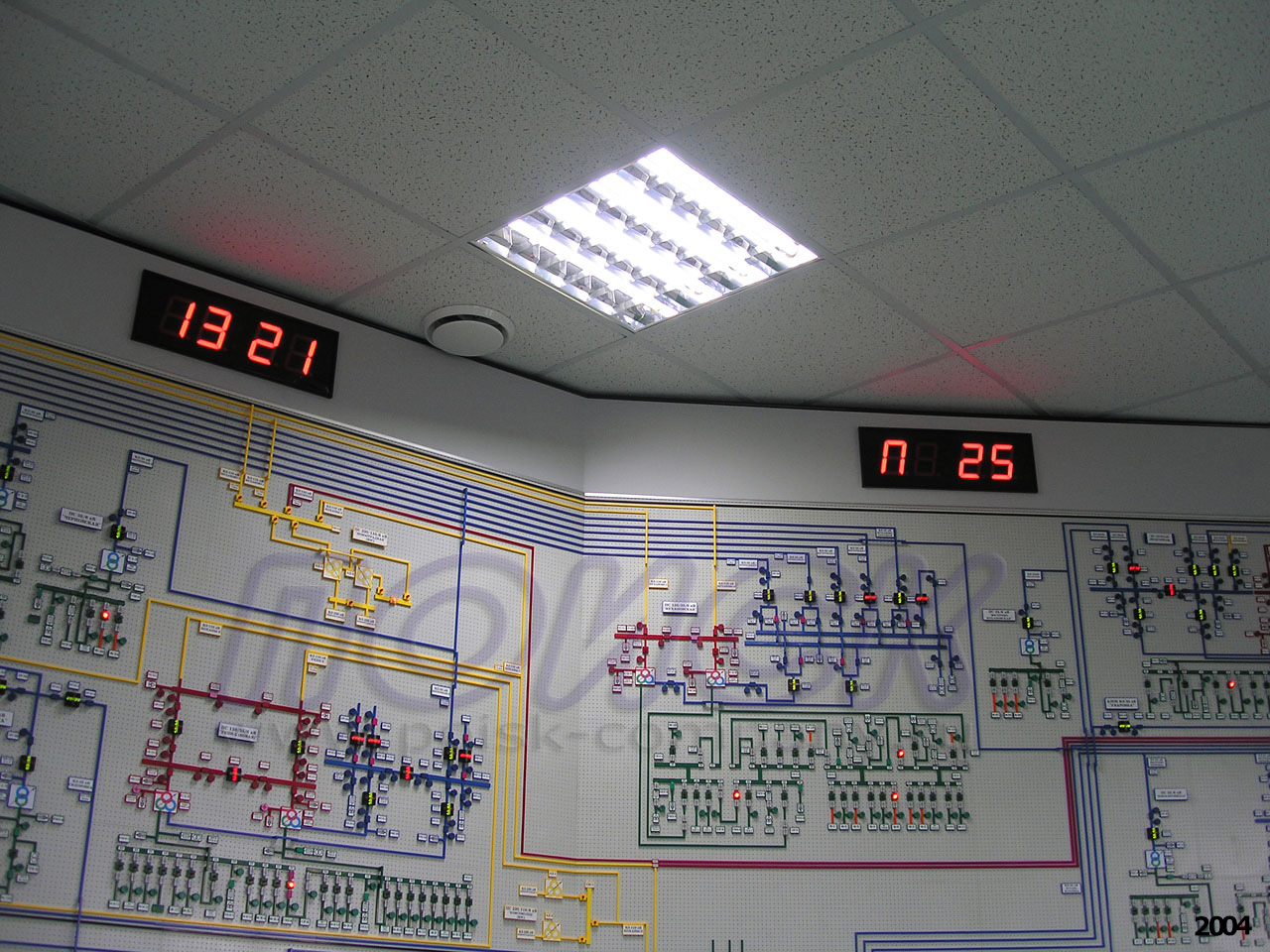

Это 67-й по счету щит, выпущенный нашей компанией. Щит отличается исключительно высокой плотностью изображения - на площади 42,5 кв. м (2,5 х 17,0 м) размещены мнемосхемы 170 подстанций 110/35/6 кВ и 35/6 кВ, причем подавляющее большинство из них представлено в развернутом виде. Здесь в полной мере проявились преимущества аппликативной мнемосхемы перед мозаичной: более высокая разрешающая способность (шаг изображения 10 мм вместо 25 мм), возможность создавать надписи любого размера и положения (без привязки к ячейкам мозаики).

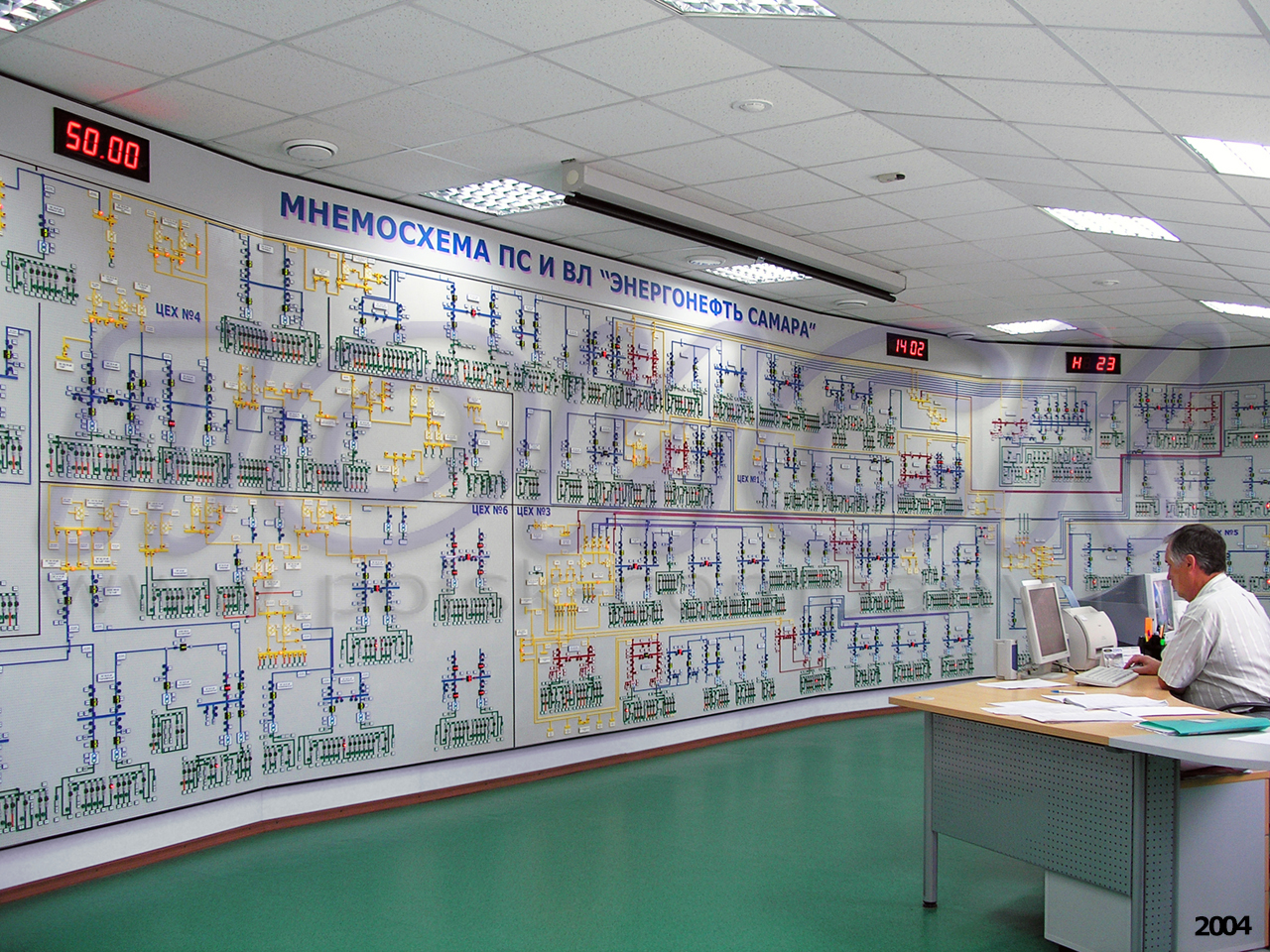

Диспетчерский щит для ООО Энергонефть Самара

Щит смонтирован на стационарном каркасе. Позади щита - открытое пространство (другое рабочее помещение). В связи с этим декоративному оформлению задней стороны щита уделено особое внимание: цоколь, фриз щита облицованы пластиковыми панелями, рабочая зона щита закрыта сзади пластиковыми дверцами.

Диспетчерский щит для ООО Энергонефть Самара

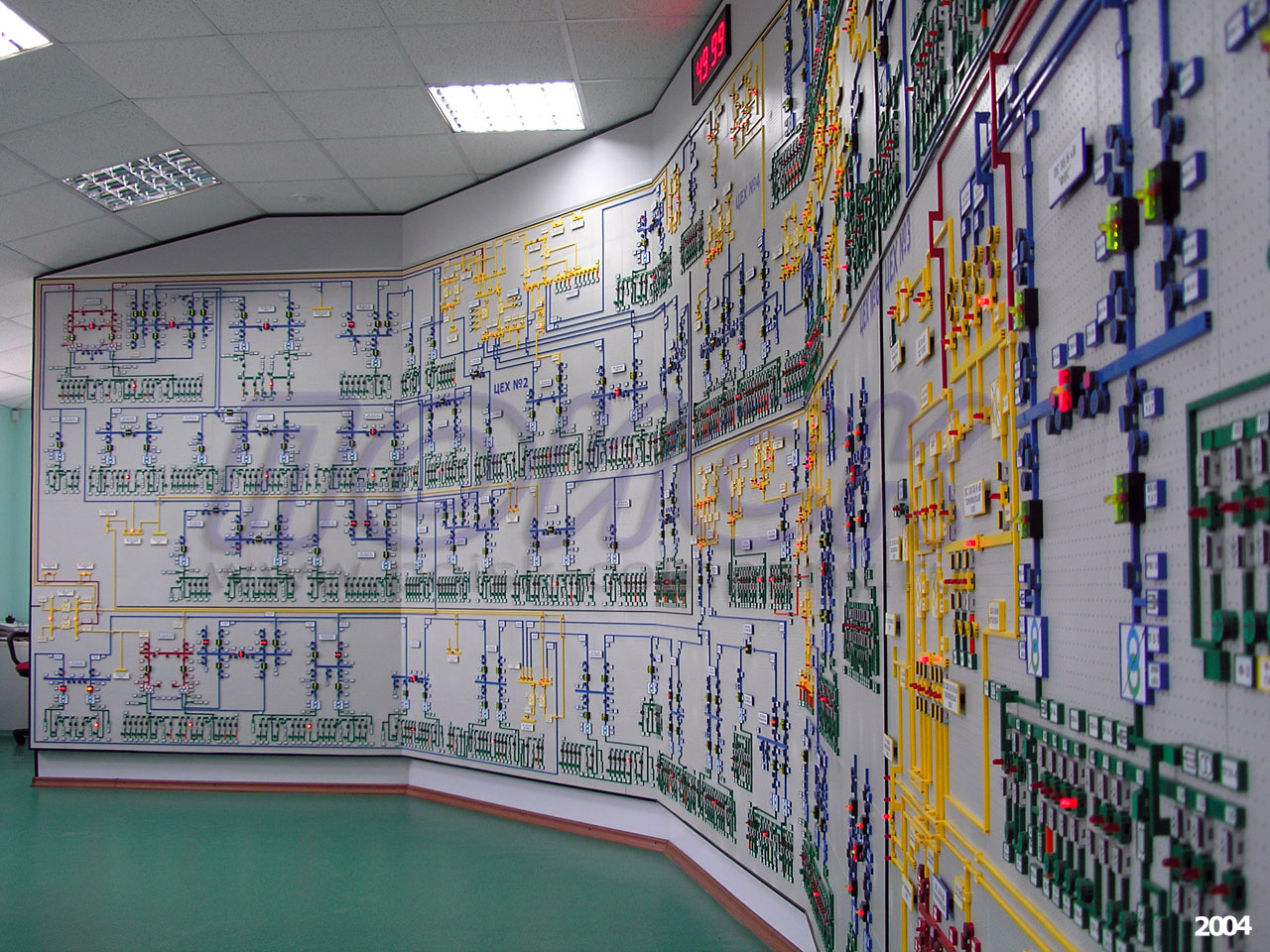

Диспетчерский щит для ООО Энергонефть Самара

В мнемосхеме использованы 4 цвета мнемосимволов: 110 кВ - красный, 35 кВ - синий, 6 кВ - зеленый; сети, не принадлежащие ООО "Энергонефть Самара", показаны желтым.

Сдвоенные воздушные линии выделены сиреневыми подложками.

Основные выключатели уровней 110 и 35 кВ (342 шт.) - активные, с 5 светодиодами (2 красных, 2 зеленых, 1 желтый), расположенными крестообразно (мнемосимвол МВП-5).

Прочие активные коммутируемые аппараты, большая часть которых - масляные выключатели отходящих линий 6 кВ, выполнены в виде мнемосимволов с одним одноцветным светодиодом; их число - 1295 шт.

Разъединители, выкатные тележки, заземляющие ножи выполнены пассивными - с применением цветных накладных пластинок из магнитопласта.

Щит управляется от компьютера (программа ZNZ32 с активной мнемосхемой сети) через 50 контроллеров К56М, распределенных равномерно по всему щиту.

В состав дополнительного оборудования, поставленного вместе со щитом, вошли: электронные часы, частотомер, двухканальный измеритель температуры (наружного воздуха и воздуха в помещении), оборудование для изготовления надписей, компьютер с ЖКИ-монитором, лазерный принтер, диспетчерский стол на два рабочих места, видеопроектор с настенным экраном 2,2 х 3,0 м, четырехканальная электронная система регистрации переговоров ЭХО+.
