449. ДИСПЕТЧЕРСКИЙ ЩИТ ДЛЯ ООО "ВЕЛИКОЛУКСКИЙ СВИНОВОДЧЕСКИЙ КОМПЛЕКС", г. ВЕЛИКИЕ ЛУКИ, ПСКОВСКАЯ ОБЛ.

В апреле 2018 г. компания ПОИСК выполнила работы по производству и поставке компонентов диспетчерского щита для сети предприятия ООО "Великолукский свиноводческий комплекс".

Заказчику отгружен набор для самостоятельной сборки пассивного (без светодиодной индикации) щита: основа настенного щита размером 1,5х5,0 м (однослойный каркас, наборное поле, декоративное обрамление, заголовок), комплект пассивных мнемосимволов, а также диспетчерское программное обеспечение ZNZ для предварительного моделирования мнемосхемы-копии щита перед ее нанесением на наборное поле.

Кроме того, в состав поставляемого набора включены материалы для самостоятельного изготовления надписей (необходимость в которых возникает во время эксплуатации щита), а также комплект инструментов для нанесения мнемосхемы и последующего внесения изменений в нее. Для изготовления надписей Заказчику дополнительно потребуется любой лазерный принтер. Глубина щита – всего 60 мм.

Диспетчерский щит для сети предприятия ООО Великолукский свиноводческий комплекс

На щите расположены индикатор GPS-времени Ин4Р60М и индикатор GPS-даты Ин8Р60М с высотой символов 60 мм. В совокупности с GPS-корректором времени индикаторы времени и даты показывают высокоточное астрономическое время и дату. Для корректировки параметров индикаторов используется магнитный активатор (указка).

Данный щит не связан с компьютером или какой-либо внешней информационной системой. Мнемосимволы со светодиодной индикацией отсутствуют. Состояния всех мнемосимволов выключателей отображаются на щите с помощью встроенного в них поворотного указателя.

Наборное поле поставляется в виде пяти легко соединяемых между собой панелей с однослойным каркасом, которые навешиваются на две заранее закрепленные на стене горизонтальные планки и скрепляются друг с другом в единое наборное поле при помощи встроенных в плитки наборного поля защелок. Вся процедура занимает не более одного часа.

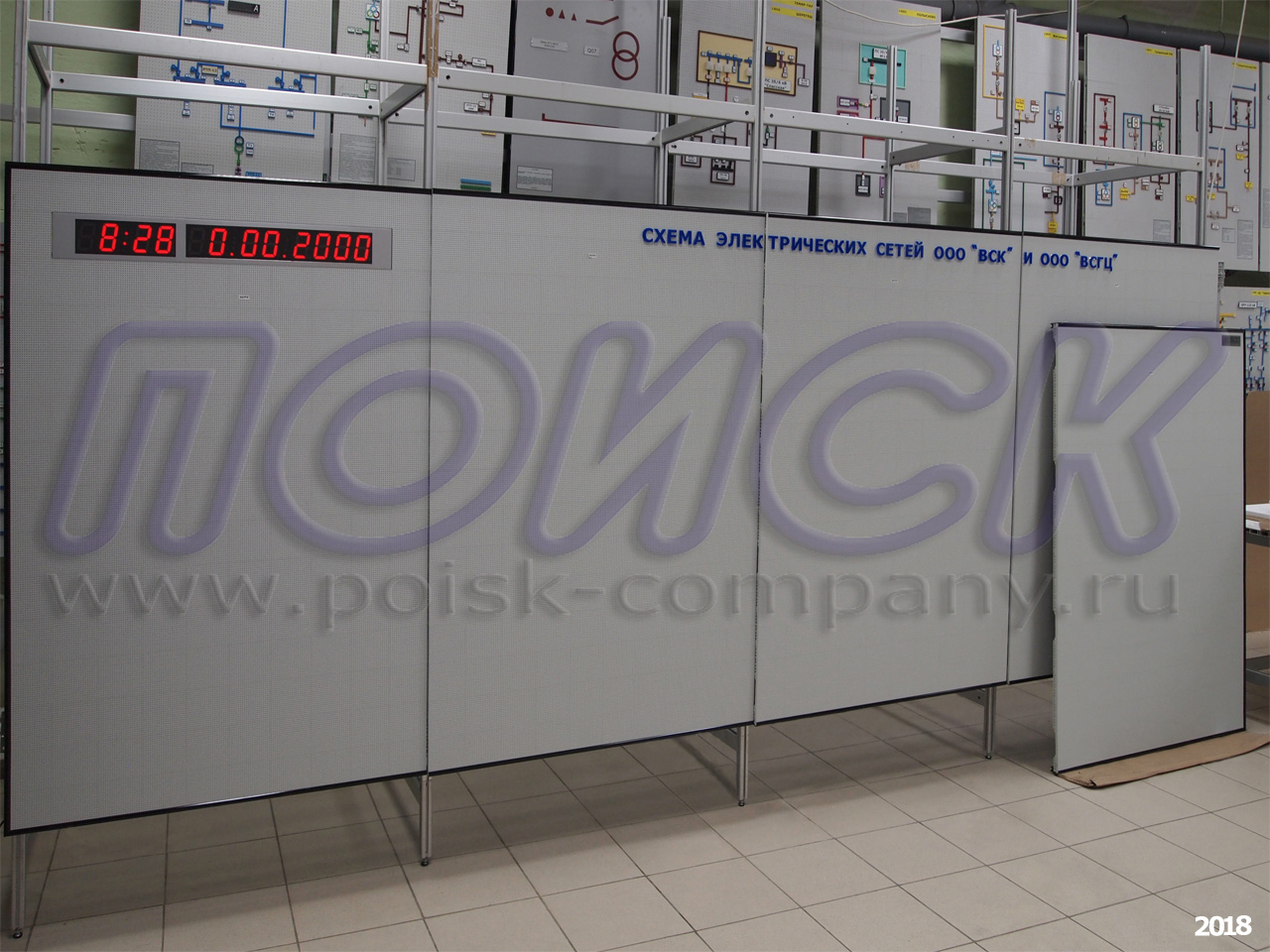

Наборное поле щита прошло контрольную сборку на предприятии-изготовителе перед отгрузкой.

В данном случае в целях удешевления все работы, касающиеся проектирования и нанесения мнемосхемы, установки щита в диспетчерском пункте и т.д., выполняются Заказчиком самостоятельно.

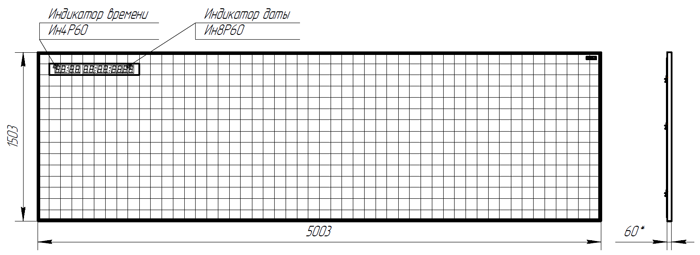

На щите расположены индикатор GPS-времени Ин4Р60М и индикатор GPS-даты Ин8Р60М с высотой символов 60 мм

СОСТАВ РАБОТ

Разработка индивидуального проекта
Проектирование конструкции щита
Разработка плана размещения щита в диспетчерском пункте
Проектирование и согласование мнемосхемы в полной привязке к будущему щиту (до запуска в производство)
Производство компонентов щита
	каркас	однослойный
	наборное поле	панели в сборе
	комплект мнемосимволов
	система питания
	система управления
	декоративное обрамление наборного поля
	облицовка нерабочих поверхностей
	заголовок
Нанесение согласованной мнемосхемы на наборное поле
Контрольная сборка, автономная отладка, 72-часовой технологический прогон (для активных щитов или активных компонентов пассивных щитов), разборка, упаковка, погрузка щита
Доставка щита Заказчику
Монтаж и пусконаладка щита в диспетчерском пункте, включая обучение
Сопряжение с системой телемеханики на программном уровне
Поставка запаса мнемосимволов (% от числа смонтированных на щите)		-

КОМПЛЕКТ ПОСТАВКИ

Наименование	Ед. изм.	Кол-во
Основа настенного щита размером 1,5х5,0 м (однослойный каркас, наборное поле, декоративное обрамление, заголовок), кв. м	шт.	1460
Мнемосимвол Линия (Л45200)	шт.	260
Мнемосимвол Опора мостовая (ОМ)	шт.	10
Мнемосимвол Выключатель с поворотным указателем (В1515П)	шт.	30
Мнемосимвол Разъединитель с поворотным указателем (Р1015П)	шт.	20
Мнемосимвол Заземляющий нож с поворотным указателем (ЗН15П)	шт.	50
Мнемосимвол Держатель надписи 25х50 (ДН2550)	шт.	150
Мнемосимвол Генератор Г23 (держатель надписи круглый d23)	шт.	20
Мнемосимвол Клипса (К0809)	шт.	800
Мнемосимвол Клипса (К1516)	шт.	5
Мнемосимвол Клипса - держатель плаката (КДП)	шт.	80
Мнемосимвол Плакат	шт.	20
Мнемосимвол Символ автомобильной дороги (5-ДОРОГА)	шт.	500
Мнемосимвол Символ железной дороги (5-ЖД)	шт.	36
Мнемосимвол Трансформатор двухобмоточный (ТР2х12)	шт.	36
Штырь монтажный	шт.	30
Ин5.60 - Часы, высота символов 60 мм, автономные, с пультом ДУ, имеют выход для управления индикатором даты	шт.	30
Ин10.60 - семисегментный, 8+2 знакоместа, высота символов 60 мм - индикатор даты	шт.	50
Сетевой адаптер с евровилкой 40Вт	шт.	450
GPS-корректор компьютерного времени	шт.	1
Комплект инструментов для внесения изменений в мнемосхему (бокорезы, инструмент для запрессовки монтажных штырей, резак)	шт.	1
Материалы для изготовления надписей (комплект пленки)	шт.	1
ПО ZNZ-ДИУС - Диспетчерская информационно-управляющая станция (лицензия на одно рабочее место)	шт.	1

Поставка компонентов диспетчерского щита сопровождается альбомом эксплуатационной (в т.ч. сборочной) документации, а также лицензией на диспетчерское ПО ZNZ (лицензия на 1 рабочее место, поставляется бесплатно с каждым диспетчерским щитом), в котором можно не только выполнить предварительное моделирование мнемосхемы щита перед ее нанесением на наборное поле, но и работать в нем с электронной "живой" мнемосхемой-копией щита с возможностью коммутации элементов, с отображением запитки линий и т.д.
