Компания ПОИСК спроектировала, изготовила, поставила, осуществила монтаж и пусконаладку (выполнила полный цикл работ) активного диспетчерского щита для Красноярского РЭС Самарского ПО ПАО «МРСК Волги» - «Самарские Распределительные сети», с. Красный Яр, Самарская обл.

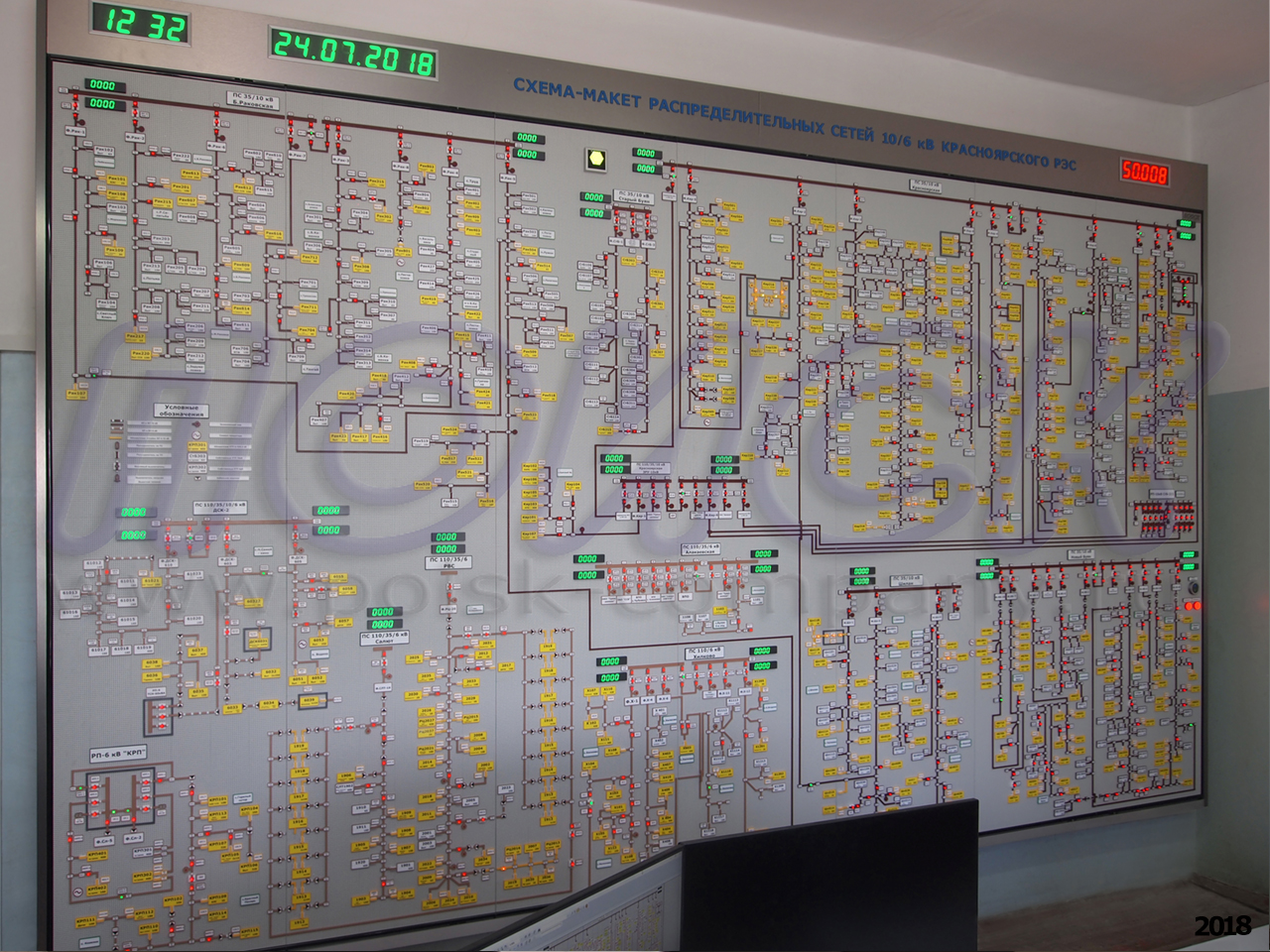

На щите отображается мнемосхема сети электроснабжения 10/6 кВ Красноярского РЭС.

Щит размером 4,2х2,4 м имеет компактную модульную напольную конструкцию, глубиной всего 160 мм, благодаря чему он комфортно разместился на единственной подходящей для этого стене в помещении диспетчерского пункта, причем рабочее про-странство диспетчерского персонала осталось практически незатронутым. Каждый модуль щита был поставлен в сборе и представлял собой законченную конструкцию из секции каркаса и поворотной панели наборного поля с нанесенной мнемосхемой, а также смонтированными системами питания и управления. Кроме того, благодаря такой конструкции были обеспечены минимальные затраты времени на сборку щита в диспетчерском пункте и на запуск его в эксплуатацию.

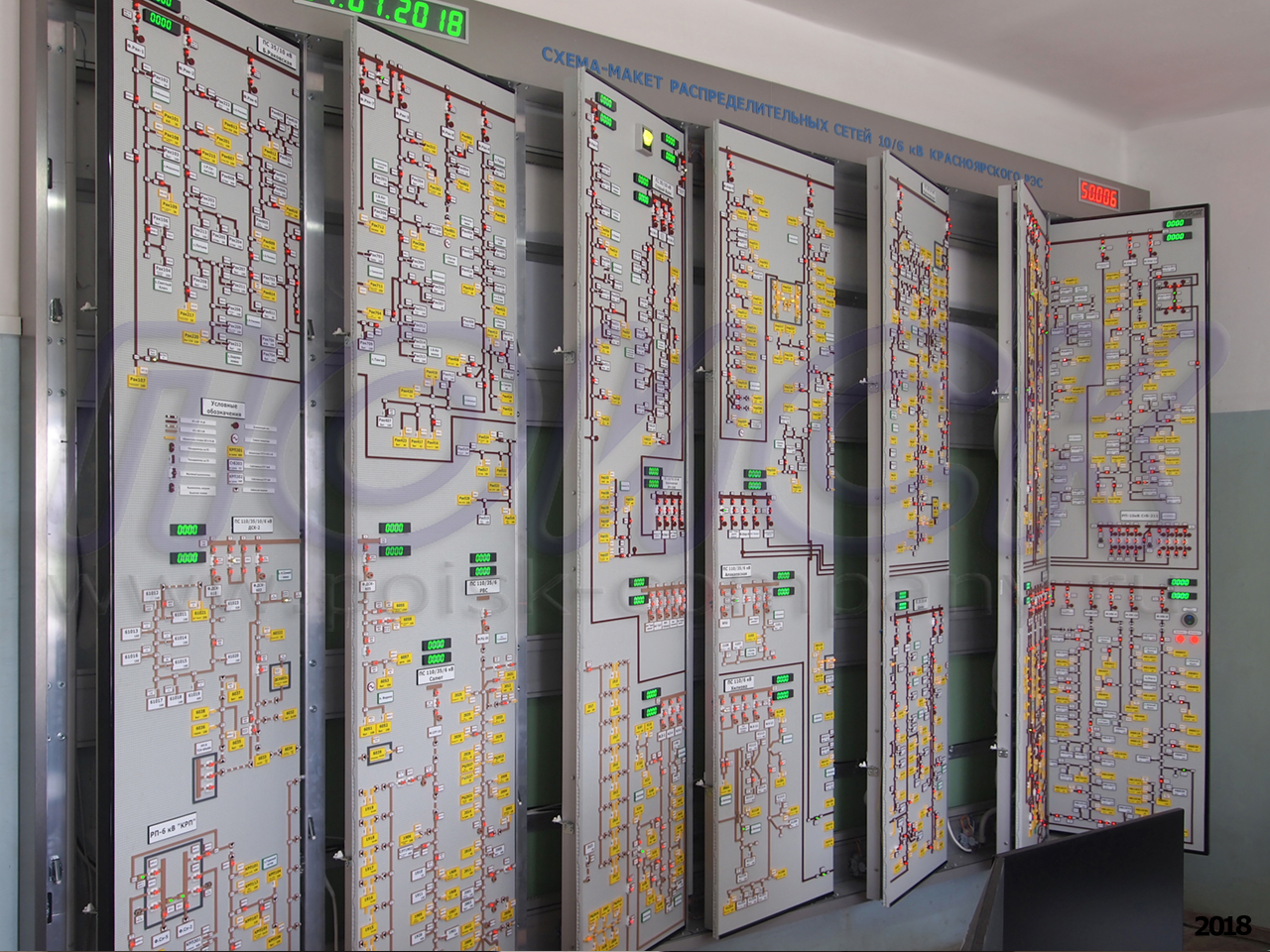

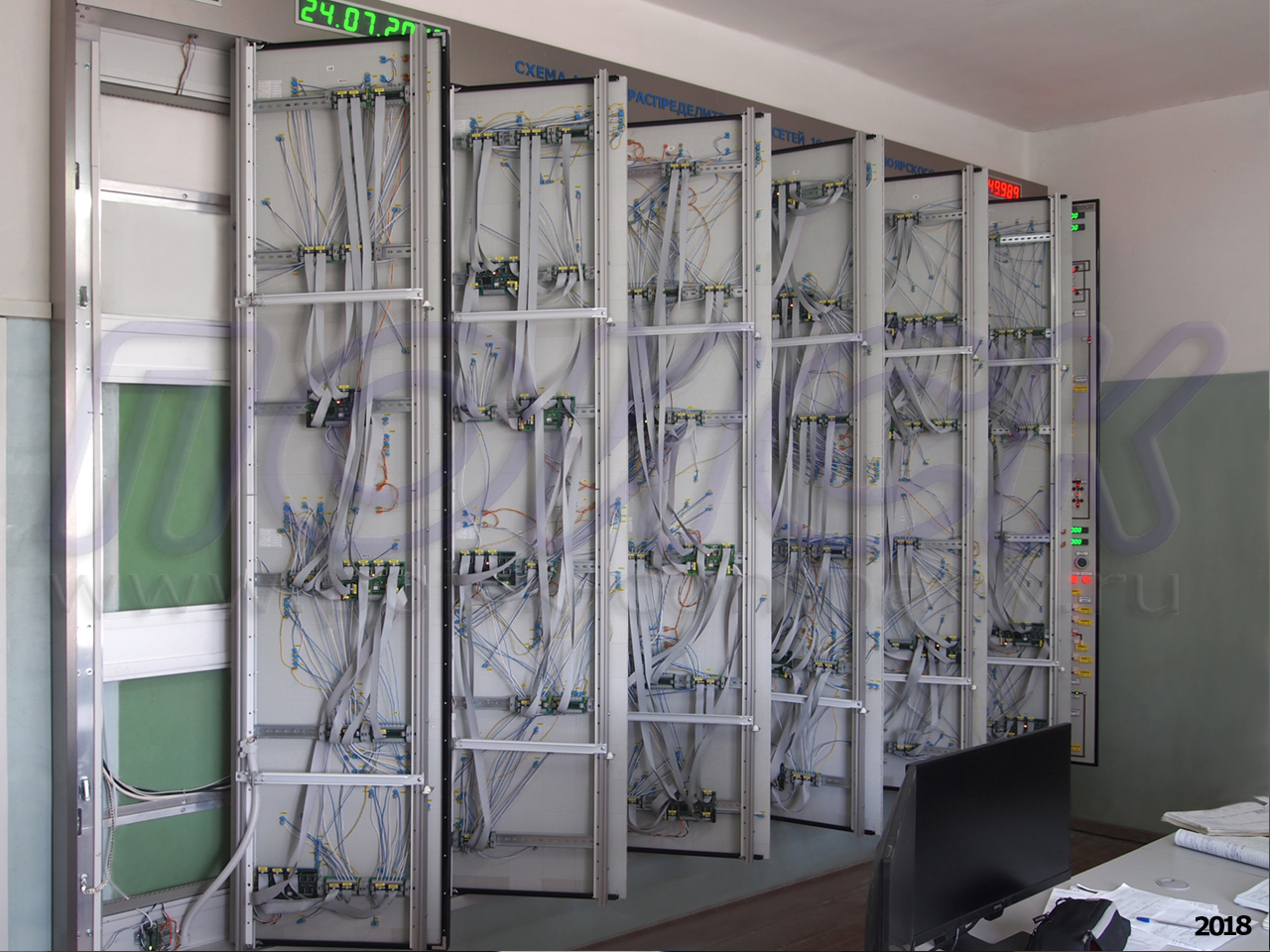

Обслуживание встроенных в щит систем питания и управления осуществляется спереди за счет поворота (открывания) панелей наборного поля. В закрытом состоянии панели-створки образуют ровную плоскость. Щит выполнен по аппликативной технологии ПОИСК-ЩИТ-А (на пластиковом перфорированном наборном поле с шагом отверстий 5 мм, состоящим из плиток 100х100 мм, закрепляются объемные мнемосимволы линий, шин, коммутационных аппаратов, держателей надписей и т.д., образуя рельефное изображение мнемосхемы).

На наборном поле щита расположены часы, индикатор текущей даты и индикатор частоты с высотой символов 60 мм. В совокупности с GPS-корректором времени часы и индикатор даты показывают высокоточное астрономическое время и дату. При необходимости, корректировка времени может производиться вручную при помощи ИК-пульта дистанционного управления.

На почти 10 кв.м. щита размещена мнемосхема, состоящая из схем шести ПС 10кВ, шести ПС 6кВ с 730-ю нераскрытыми ТП.

Щит – активный: коммутационные аппараты на ПС, а также реклоузеры и линейные разъединители на фидерах показаны мнемосимволами, оснащенными светодиодной индикацией, и управляются от сервера щита. Общее количество активных (со светодиодной индикацией) мнемосимволов – около 700 шт. Часть мнемосимволов коммутационных аппаратов управляется диспетчером вручную из диспетчерского ПО ZNZ, а часть мнемосимволов – автоматически от системы телемеханики (через ПО ZNZ). Дис-петчерское ПО ZNZ сопряжено с имеющейся у Заказчика системой телемеханики по протоколу МЭК 870-5-104.

Помимо мнемосимволов, отображающих состояние коммутационных аппаратов, мнемосхема щита содержит 36 четырехраз-рядных индикатора числовых величин (индикаторов телеизмерений) с высотой символов 18 мм.

Для отображения выключателей используются мнемосимволы с поворотным указателем и двухцветным светодиодом, для отображения разъединителей/выключателей нагрузки - двухцветные мнемосимволы, а для отображения заземляющих ножей - одноцветные. Их питание и управление осуществляется при помощи контроллеров серии kX производства компании ПОИСК. Управление контроллерами осуществляется от сервера щита, размещенного в специализированном шкафу. На нем установлен комплект программного обеспечения ZNZ-ДИУС (Диспетчерская информационно-управляющая станция, серверная часть), включая дополнительные модули:
- Разграничение прав пользователей,
- Журнал событий,
- Регистрация отклонений от нормальной схемы,
- модуль Приема данных по протоколу МЭК 870-5-104 или OPC-клиент (ПО для сопряжения щита с системой ТМ)),
а также непосредственно управляющий контроллерами драйвер PDMT.

Организовано два АРМ, на которых установлены клиентские версии ПО ZNZ (ПО ZNZ-ДРС и ПО ZNZ-ДНС).

На первом АРМ, где установлено ПО ZNZ-ДРС (Диспетчерская рабочая станция), диспетчер может наблюдать за текущим состоянием электронной мнемосхемы, просматривать журналы событий, вручную отображать состояния нетелемеханизированных объектов сети, квитировать сигналы, производить переключения и т.д. На втором АРМ установлено ПО ZNZ-ДНС (Диспетчерская наблюдательная станция), позволяющее в рамках локальной сети предприятия просматривать текущее состояние электронной мнемосхемы (без возможности управления).

Для организации подсети, в которой работают только устройства, входящие в комплекс щита, и отделенной от остальной сети предприятия, применен сетевой коммутатор 3-го уровня. Он работает таким образом, что трафик сети предприятия не оказывает влияния на обмен данными внутри этой подсети, поскольку коммутатор отсеивает пакеты внешней сети, не предназначенные для устройств, входящих в комплекс. В то же время, при обращении внешних устройств к устройствам комплекса, коммутатор поз-воляет осуществить соединение.

В ПО ZNZ диспетчеры работают с электронной мнемосхемой-копией щита, имитирующей работу сети, позволяющей производить коммутации, получающей данные от системы телемеханики и т.д. При необходимости ПО ZNZ способно обеспечить полноценный режим работы диспетчерской службы с электронной мнемосхемой вообще без щита (именно так работают диспетчерские видеощиты (видеостены) производства компании ПОИСК).

Разработка и согласование с Заказчиком электронной мнемосхемы-копии щита (в полной привязке к будущему щиту) перед запуском щита в производство составили существенную часть работ. В рамках этих работ было не только создано изображение мнемосхемы, как таковое, но и выбраны и согласованы символика мнемосхемы, цвета пассивных и активных элементов мнемосхемы, цвета и режимы свечения активных мнемосимволов, компоновка мнемосхемы и многое другое. В частности: в целях ведения электронного журнала переключений, журнала отклонений от нормальной схемы и работы прочих модулей и функций ПО ZNZ всем мнемосимволам коммутационных аппаратов мнемосхемы присвоены уникальные имена в соответствии с предоставленной Заказчиком информацией; для работы системы Разграничения прав пользователей созданы несколько учетных записей с различными правами; для работы системы регистрации отклонений от нормальной схемы создана копия электронной мнемосхемы, приведенная в «нормальное состояние» по данным, полученным от Заказчика, и зафиксирована как "нормальная" и т.д.

Система питания щита состоит из двух пар дублированных преобразователей питания ~220/=24В суммарной мощностью 480 Вт с автоматическим "горячим" вводом резерва. Для питания щита используются малошумные безвентиляторные преобразо-ватели, размещенные в отдельном закрытом металлическом шкафу. В щите отсутствуют опасные для жизни напряжения, что значительно облегчает его обслуживание.

Для надежной работы всего комплекса (включая щит, АРМ Диспетчера, сервер управления щитом) в его составе предусмотрена система бесперебойного питания, выполненная на основе ИБП Eaton, обеспечивающая автономную работу комплекса в течение 120 мин. при максимальном потреблении, равном 1,8 кВт.

После установки диспетчерского щита специалисты компании ПОИСК провели сопряжение щита с системой телемеханики на программном уровне по протоколу МЭК 870-5-104.

Для самостоятельного изготовления надписей диспетчерских наименований, необходимость в которых возникает во время эксплуатации щита, а также для внесений изменений в мнемосхему, в состав щита включены материалы для изготовления надписей и комплект инструментов.

В комплекте со щитом Заказчику был произведен и поставлен комплект диспетчерской мебели, состоящий из стола ПОИСК-А21 и двух шкафов П/Ш4 для документации. Стол имеет встроенный монтажный модуль (система встроенных алюминиевых ка-бельных каналов со встроенными в них розетками/клеммами и внутренним электрическим монтажом), позволяющий качественно и аккуратно организовать весь сопутствующий кабельный монтаж и исключить, обычно, неопрятно свисающие провода. В комплекте со столом поставлены специализированные диспетчерские кресла с необходимым набором регулировок.
