В сентябре 2017 г. компания ПОИСК выполнила работы по производству и поставке компонентов диспетчерского щита для Петроввальского участка Камышинских МЭС ПАО "ВОЛГОГРАДОБЛЭЛЕКТРО" (ПАО "ВОЭ"). ПАО "ВОЭ" представляет собой территориальную сетевую организацию, обслуживающую энергообъекты с уровнем напряжения от 0,4 до 110 кВ. Основным видом деятельности является передача и распределение электроэнергии населению, объектам жилищно-коммунального хозяйства, а также объектам малого и среднего предпринимательства Волгоградской области.

Заказчику отгружен набор для самостоятельной сборки пассивного (без светодиодной индикации) щита: основа модульного напольного щита размером 2,0х2,0 м глубиной не более 160 мм, комплект пассивных мнемосимволов, а также диспетчерское программное обеспечение ZNZ для предварительного моделирования мнемосхемы-копии щита перед ее нанесением на наборное поле.

В комплекте со щитом поставлены часы Ин4P57 с высотой символов 57 мм, с поддержанием хода в отсутствие питания и корректировкой времени от ИК-пульта дистанционного управления.

Данный щит не связан с компьютером или какой-либо внешней информационной системой. Мнемосимволы со светодиодной индикацией отсутствуют. Состояния всех мнемосимволов выключателей отображаются на щите с помощью встроенного в них поворотного указателя.

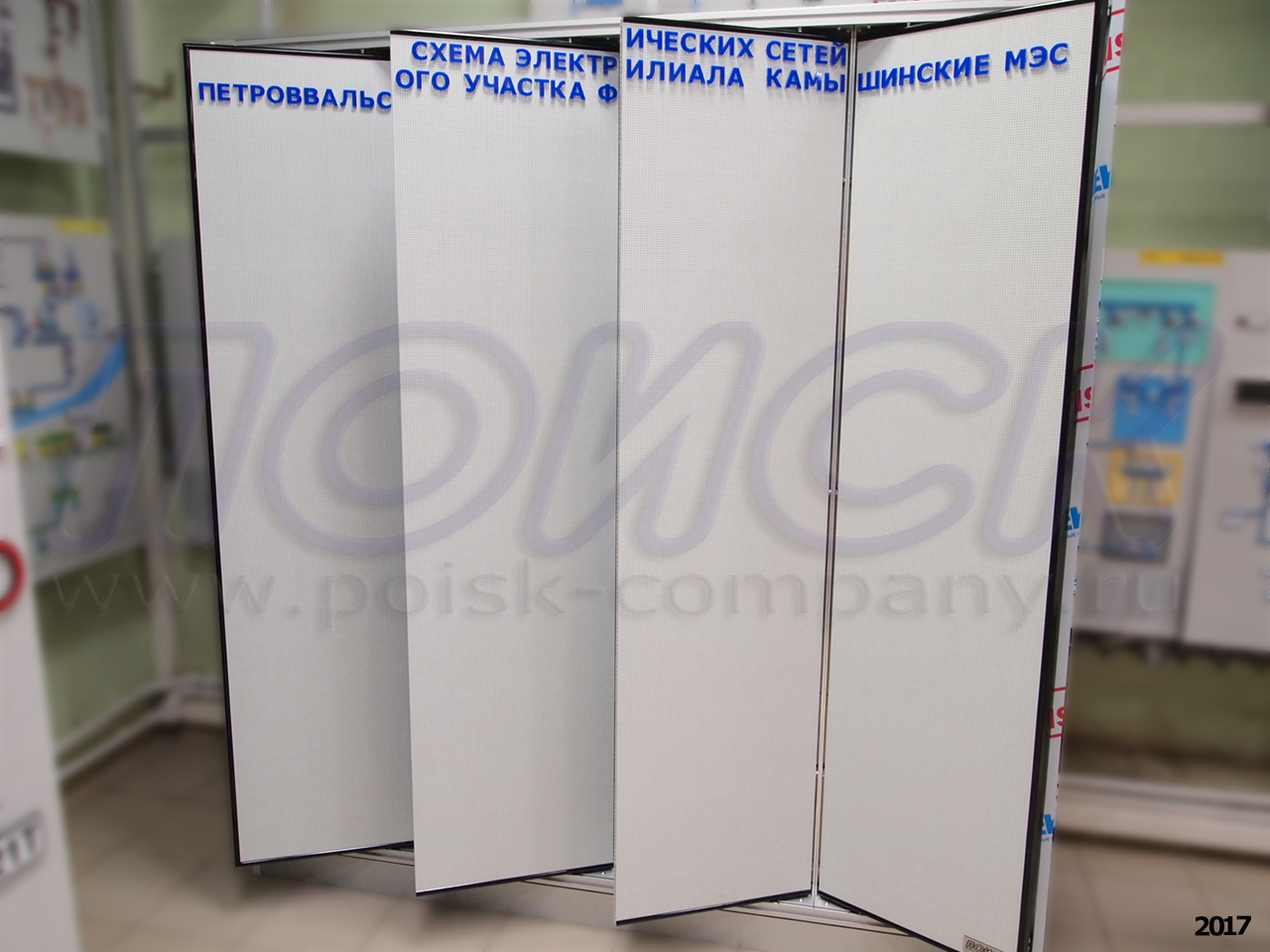

Основа поставлена в виде четырех модулей размером 0,5х2,0 м каждый. Каждый модуль щита был поставлен в сборе и представлял собой законченную конструкцию из секции каркаса и поворотной панели наборного поля. Благодаря такой конструкции обеспечиваются минимальные затраты времени на сборку щита Заказчиком в диспетчерском пункте и на запуск его в эксплуатацию. Кроме того, такая конструкция позволяет в будущем, при необходимости, сделать щит активным – оснастить его активными мнемосимволами, встроенной системой управления, подключить к управляющему компьютеру и выполнить сопряжение с системой телемеханики/АСКУЭ. При этом обслуживание встроенной в щит системы управления осуществляется спереди – через открывающиеся створки наборного поля.

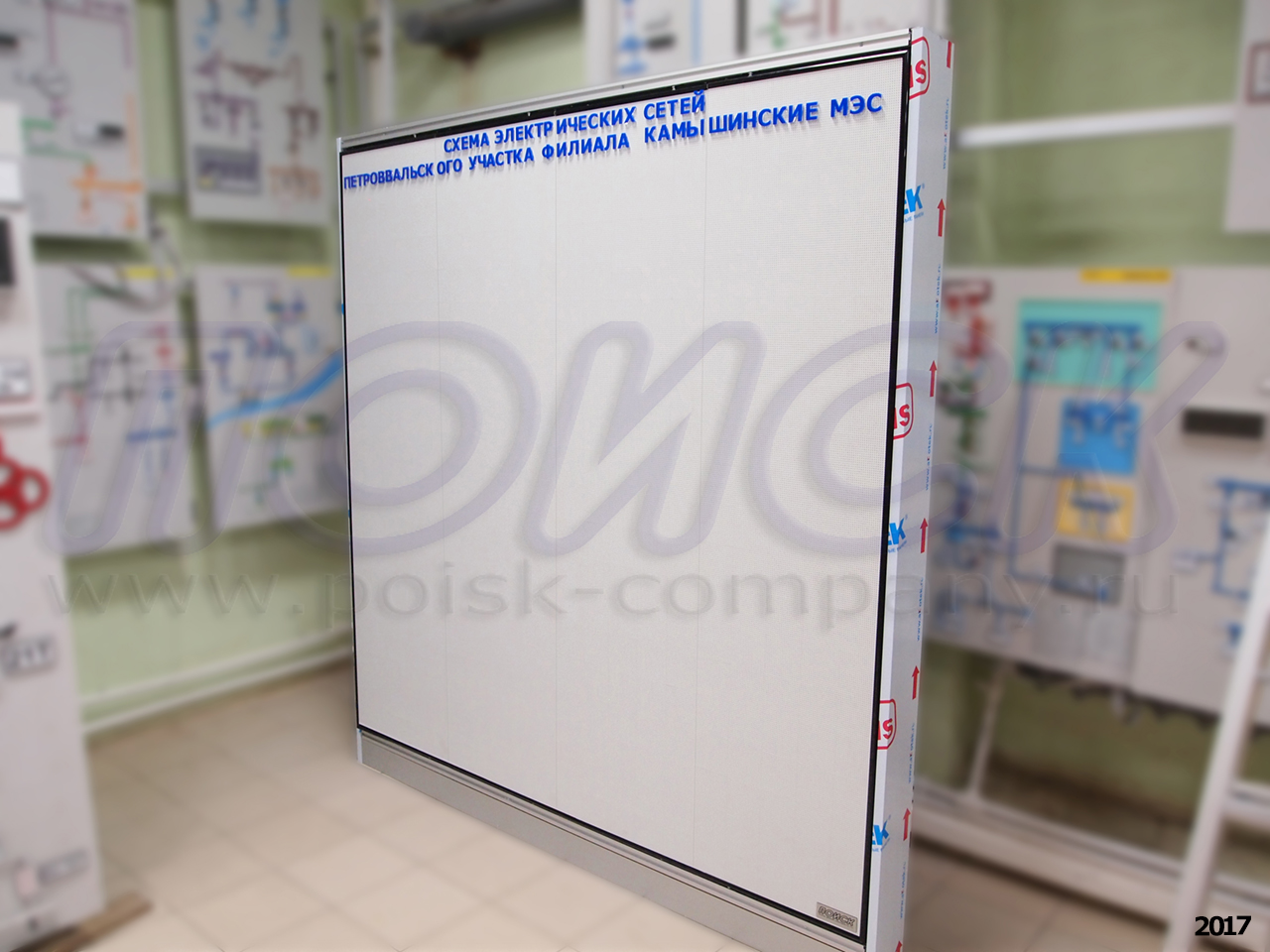

Наборное поле щита прошло контрольную сборку на предприятии-изготовителе перед отгрузкой.

В данном случае в целях удешевления все работы, касающиеся проектирования и нанесения мнемосхемы, установки щита в диспетчерском пункте и т.д., выполняются Заказчиком самостоятельно.
